塑料卷材切芯加工专用机架式切料设备

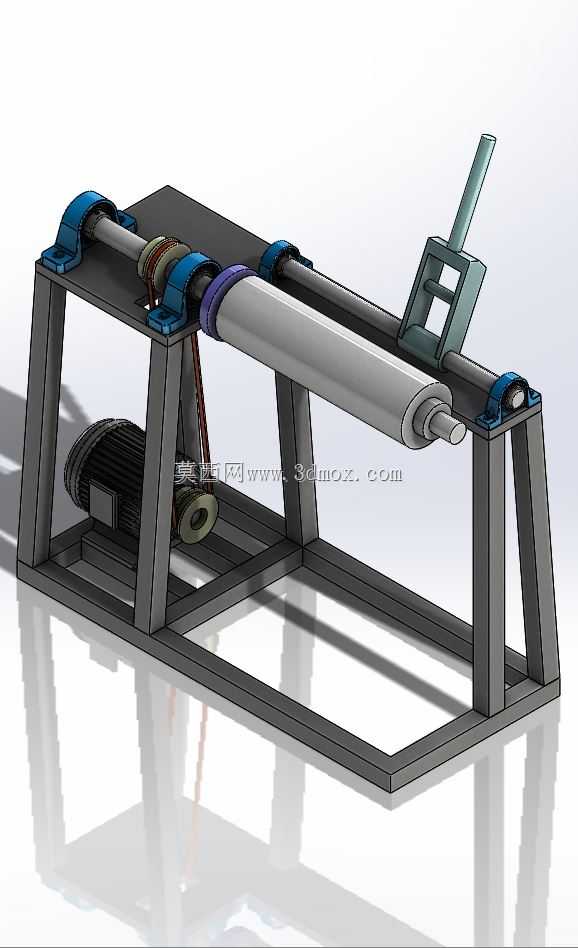

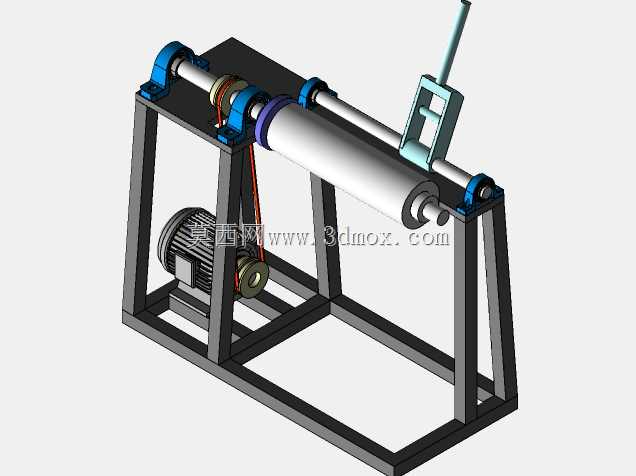

在软质塑料卷材的后段加工工序里，卷芯裁切是分切、复卷环节前的必备前置工序，这款切芯设备正是针对塑料卷芯的定长切断需求设计，适配中小规模塑料包装、卷材加工车间的离线切芯作业场景，可对纸管、塑料硬管类卷芯完成手动进给的精准裁切，替代传统手工锯切的低效作业方式。设备整体采用方管焊接的框架式机架结构，底部为矩形焊接底架，四根立式支撑柱直接承接上部的辊轴安装座，整体重心偏低，安装时仅需将底架通过膨胀螺栓固定在硬化水泥地面即可，无需额外浇筑混凝土基础，安装边界占用面宽约1.2米、进深约0.8米，整机高度约1.1米，适配常规车间的操作工位高度，操作人员站立即可完成全部上料、裁切、下料动作。传动部分采用电机带轮减速结构，电机卧式安装在机架下部的内侧安装位，通过V带将动力传递至主驱动辊，主驱动辊两端采用带座外球面轴承支撑，可快速调整轴承座位置实现皮带张紧度调节，日常维护时无需拆解整体机架即可完成易损件更换。裁切执行端采用手动滑台结构，裁切刀架通过直线导向结构跨装在两根平行导杆上，操作人员握持操作手柄即可推动刀架沿卷芯轴向进给，刀架上的裁切刀具可根据卷芯材质更换圆切刀或者平切刀，进给过程中驱动辊带动卷芯匀速转动，配合刀具的径向进给即可完成整根卷芯的圆周切断，切口平整无毛刺，无需二次打磨处理。设计过程中充分考虑了作业安全性，刀架的滑动行程设置了两端硬限位，避免刀架超程脱轨，传动带外侧预留了安全护罩的安装位，可后期加装钣金护罩避免传动部件外露引发安全隐患。辊轴的中心高统一设置为距安装面750mm，适配常规直径76mm、152mm的标准塑料卷芯装夹，卷芯穿装在主动辊与从动托辊之间，依靠摩擦力带动转动，无需额外的卡盘装夹结构，上料时仅需将卷芯水平放置在两辊之间即可，单根卷芯的上料时间不超过10秒，大幅降低操作人员的劳动强度。设备的整体结构没有复杂的电控逻辑，仅需控制电机的启停即可完成作业，故障率极低，适合加工环境相对复杂、维护能力有限的小型加工车间使用，裁切长度可通过在导杆上加装定位挡块实现定长控制，重复定位精度可控制在2mm以内，满足常规卷材加工的卷芯长度公差要求。
