17毫米规格深沟球滚动轴承三维建模

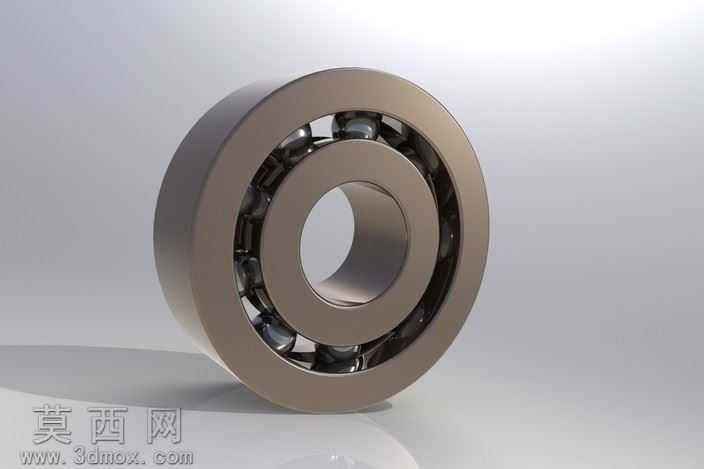

本作品为17毫米规格深沟球滚动轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的标准结构尺寸规范，完整还原了深沟球轴承的全部核心组成结构。建模阶段首先完成轴承内圈、外圈的回转基体构建，通过精准的草图绘制约束内外圈的滚道曲率、壁厚、安装倒角等关键尺寸，确保内圈内孔直径为17毫米的安装基准尺寸完全符合设计要求，内外圈的同轴度约束在建模过程中通过基准轴对齐实现，从根源上避免了装配错位问题。之后针对滚动体进行建模，按照深沟球轴承的滚珠排布规律，计算对应规格下的滚珠直径与数量，通过圆周阵列命令完成所有滚珠的均匀排布，保证每颗滚珠与内外圈滚道的接触位置完全贴合，还原轴承滚动传动的结构逻辑。保持架部分采用适配的兜孔结构设计，建模时预留出滚珠的活动间隙，还原保持架分隔滚动体、避免滚珠间直接摩擦的功能结构。材质与渲染阶段，为轴承的内外圈、滚动体赋予高碳铬轴承钢材质，调整材质参数还原轴承钢特有的哑光金属质感与细微的表面磨削纹理，保持架部分则根据常规冲压钢保持架的特性赋予对应的金属材质，渲染时采用柔和的环境光照，清晰呈现轴承各部件的结构层次与装配关系，既可以直观展示轴承的整体外观，也能清晰呈现内部滚动体的排布状态。整个建模过程以可参数化修改为设计思路，所有尺寸均关联全局参数，后续可根据不同的安装需求快速调整轴承的尺寸规格，模型结构完整无破面，各部件之间的装配关系符合实际轴承的运动逻辑，可用于机械结构装配演示、传动原理教学、设备虚拟装配等多种场景，能够直观展现深沟球轴承作为通用传动支撑零件的结构特点与工作原理。
