发动机连杆结构有限元分析三维设计

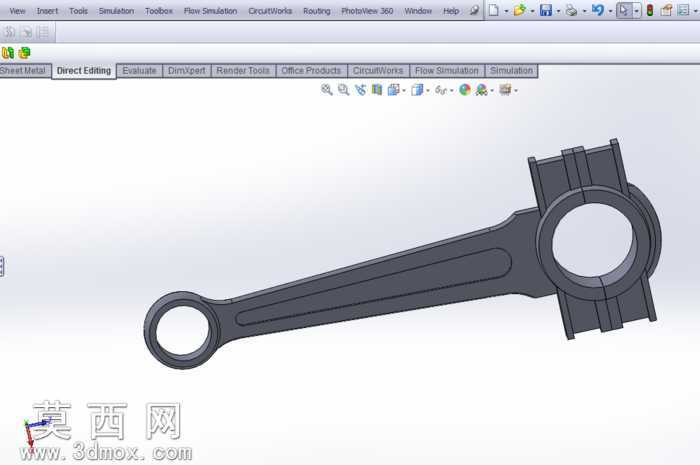

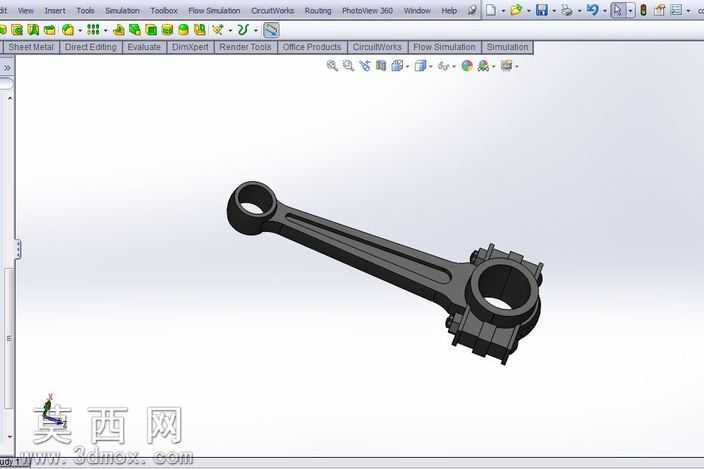

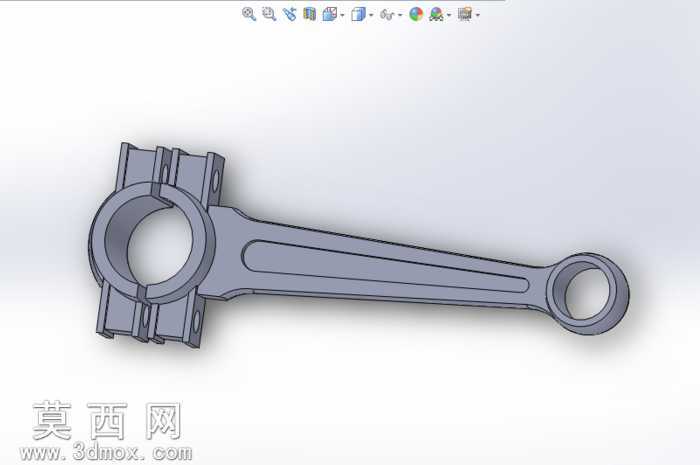

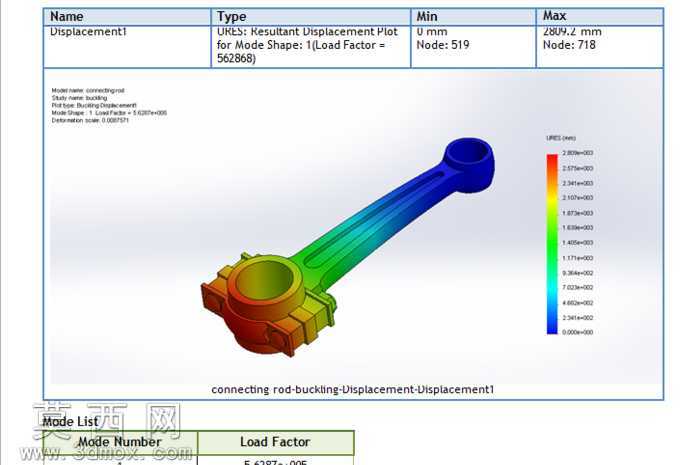

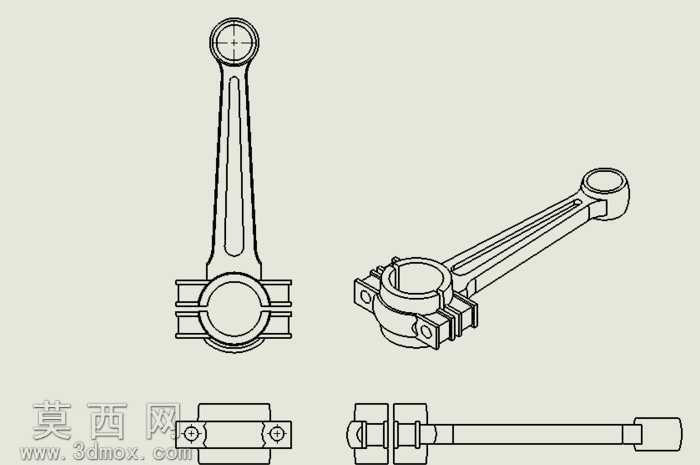

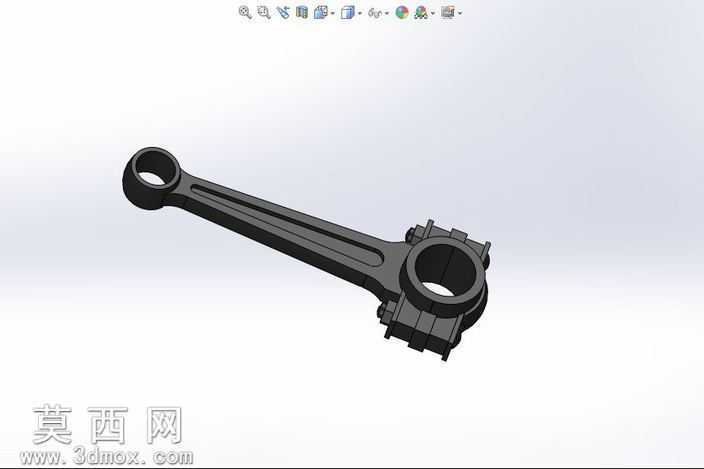

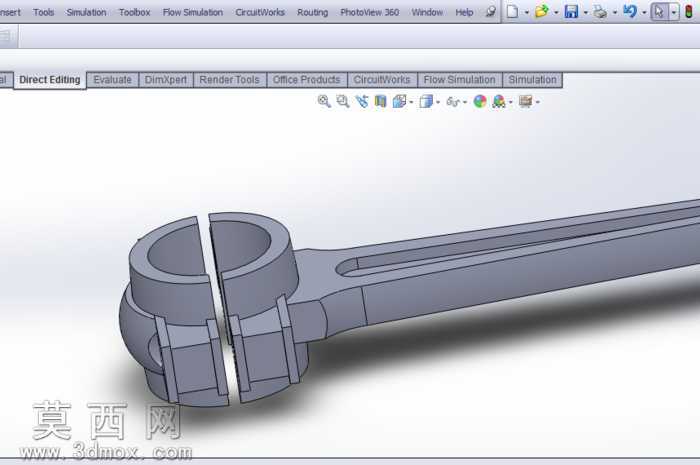

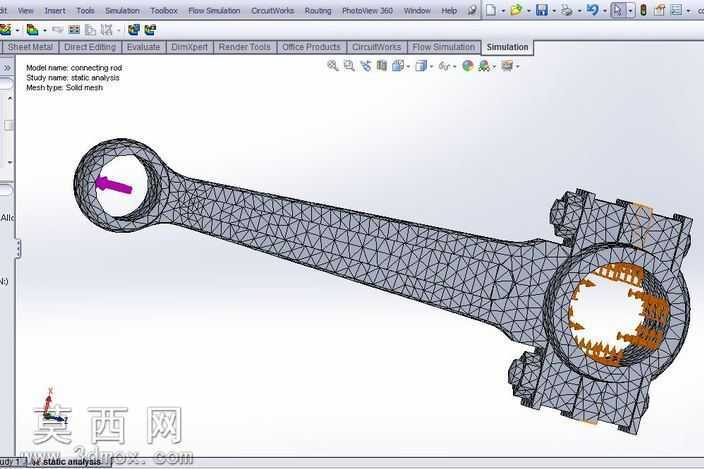

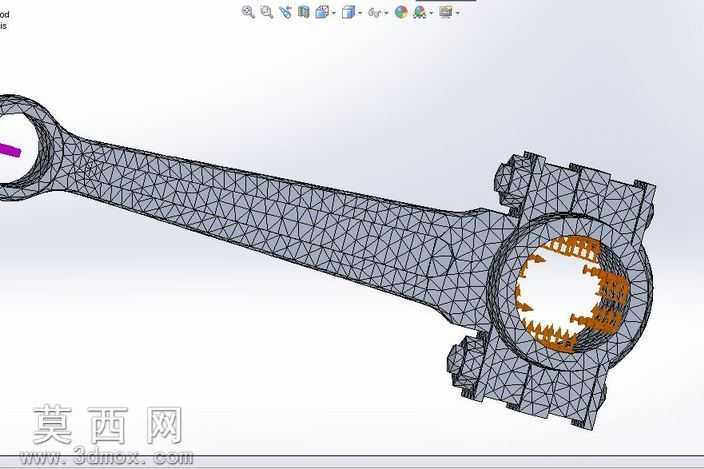

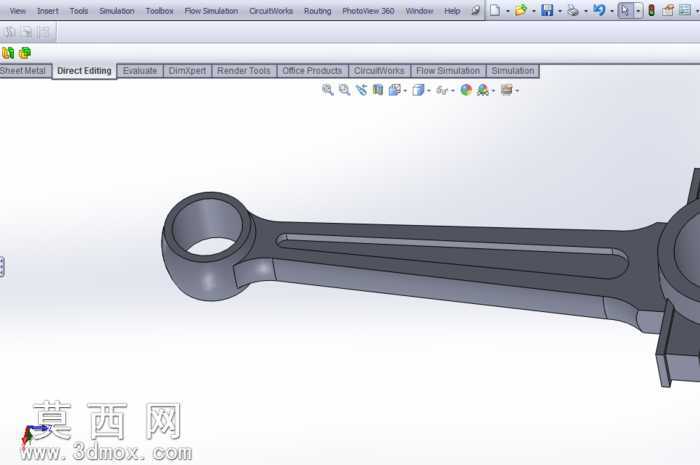

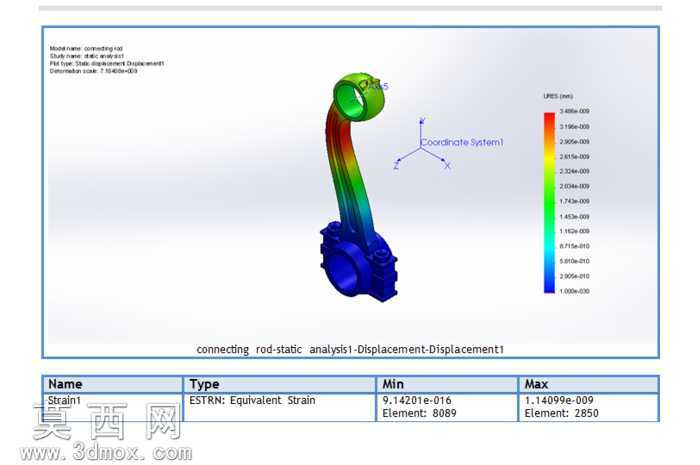

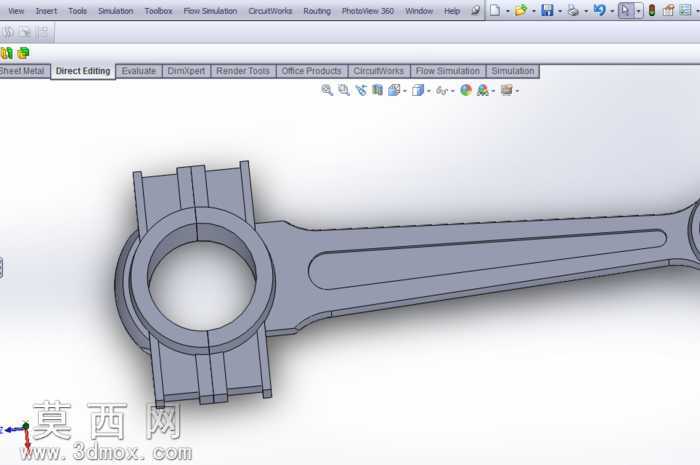

本作品围绕内燃机核心传动部件连杆开展三维建模与仿真分析工作，建模阶段依托实体特征建模逻辑，先完成连杆整体轮廓的草绘搭建，精准匹配连杆大小端孔径、杆身过渡圆弧、中心距等核心尺寸参数，对大端分体式连接结构的螺栓安装位、轴瓦贴合面、小端衬套安装槽等细节特征做精细化处理，保证模型几何精度完全符合实际加工装配要求，避免因几何简化导致后续仿真结果出现偏差。完成基础实体建模后，对模型进行仿真前处理，首先对几何模型做网格划分，采用二阶四面体单元适配连杆复杂的曲面过渡结构，在大小端应力集中区域、杆身与端盖连接过渡位置做网格加密处理，平衡仿真计算精度与运算效率，确保网格质量满足静力学分析的求解要求。材质配置阶段，为连杆模型赋予对应合金结构钢的材料属性，准确设置弹性模量、泊松比、屈服强度、密度等核心力学参数，还原真实连杆的材料力学特性。边界条件设置环节，根据连杆实际工作工况，对小端活塞销连接位置施加对应方向的位移约束，在大端曲柄销连接面施加符合内燃机做功冲程的爆发压力载荷，同时添加螺栓预紧力载荷模拟大端盖的装配紧固状态，完整还原连杆工作时的真实受力环境。求解完成后通过后处理模块生成应力分布云图与位移变形云图，可直观观测连杆在工作载荷下的应力集中区域与最大变形量，验证杆身截面设计、过渡圆角参数的合理性，为连杆的结构优化、轻量化设计提供可靠的数据支撑，整个建模与仿真流程严格遵循机械设计与有限元分析的规范，模型可直接用于结构验证、教学演示等场景。
