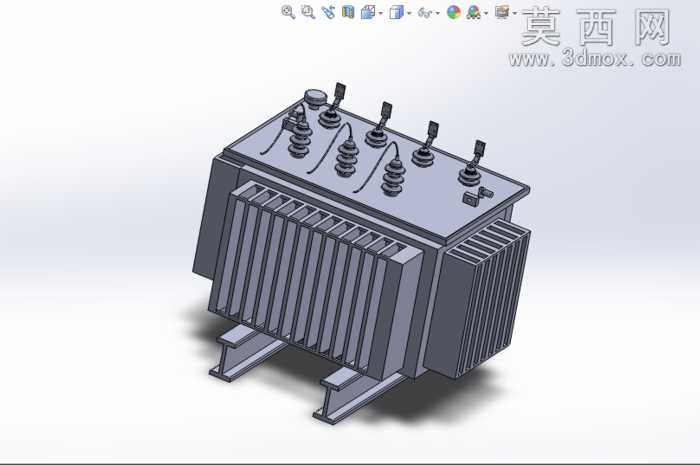

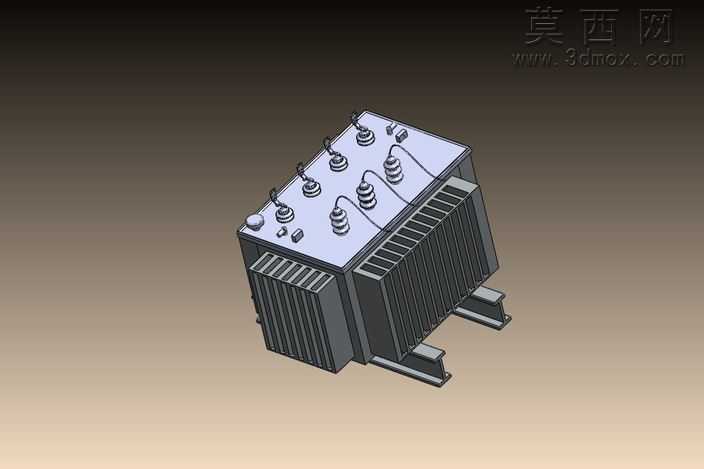

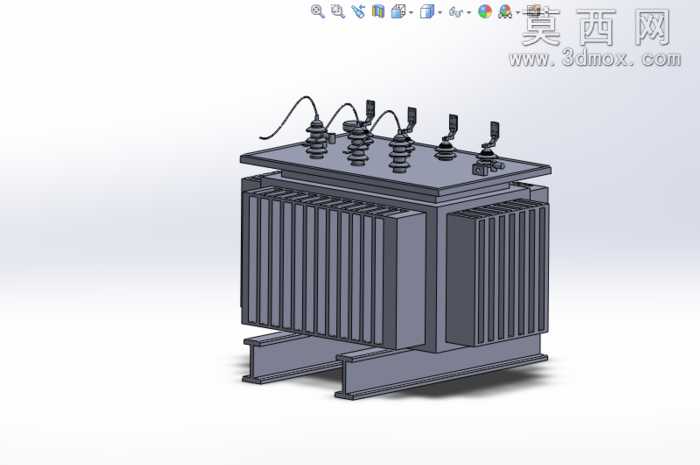

油浸式电力变压器外观结构三维建模

本作品为油浸式电力变压器的三维数字化建模成果，建模过程以真实油浸式配电变压器的结构比例为参考依据，首先在三维建模环境中完成整体基准坐标系的搭建，按照从下到上、从主体到附件的顺序逐步构建各部分结构。首先完成底部安装支架的建模，采用带斜向支撑的槽钢式支架结构，精准还原支架的安装孔位、支撑斜筋的角度与厚度，确保支架部分的结构强度表现与实物一致。随后完成油箱主体的建模，油箱为长方体密封结构，建模时严格把控油箱壁的厚度、边角的圆角过渡处理，还原油箱的密封焊接结构特征。在油箱两侧构建散热翅片组，每一片散热翅片都按照等距排列的方式逐一建模，还原翅片的褶皱形态、与油箱壁的连接结构，确保散热结构的外观与实际产品的散热组件完全匹配。油箱顶部的建模为重点部分，首先完成箱盖的密封结构建模，还原箱盖与油箱之间的连接法兰、固定螺栓的排布，随后依次构建高低压套管组件，每一个套管都还原了瓷质绝缘外壳的层级结构、顶部的接线端子结构、底部与箱盖的密封固定结构，按照实际产品的排布规律完成六个高压套管与对应低压端子的位置布局，同时还原箱盖上的油位计、压力释放阀、吊环等附属配件的结构与位置。材质渲染阶段，为油箱外壳、散热翅片、安装支架赋予哑光深灰色金属漆材质，模拟真实变压器外壳的防腐涂层质感，为高低压套管赋予深褐色半透明绝缘瓷质材质，还原瓷件的哑光釉面质感，为接线端子、螺栓等金属配件赋予亮面镀锌金属材质，区分不同部件的材质差异。渲染时采用柔和的环境漫反射光源，搭配底部柔和的投影效果，清晰展现变压器各部分的结构层次与细节特征，整体模型严格遵循油浸式电力变压器的真实结构比例，各部件之间的装配关系准确，无结构错位、比例失调问题，可用于电力设备教学演示、配电场景布局可视化、产品结构展示等相关场景。
