双层带院独栋住宅框架结构三维设计

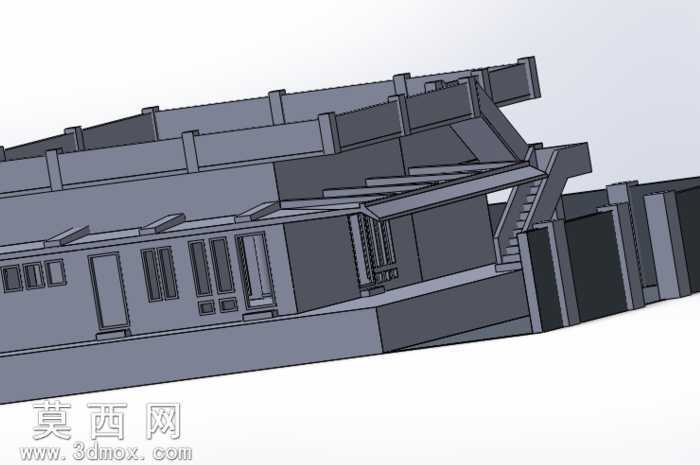

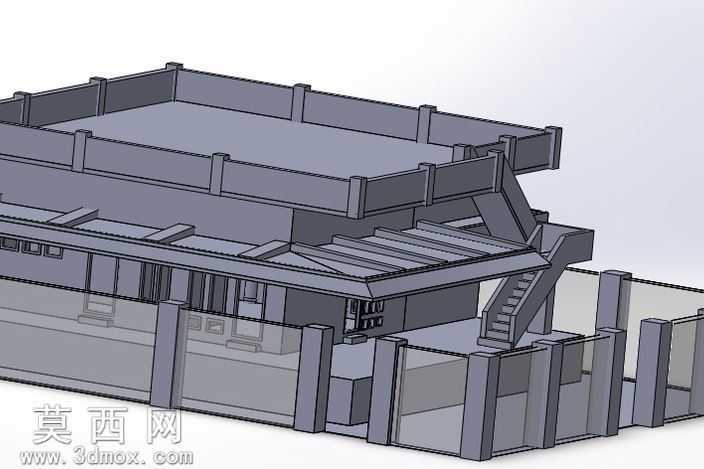

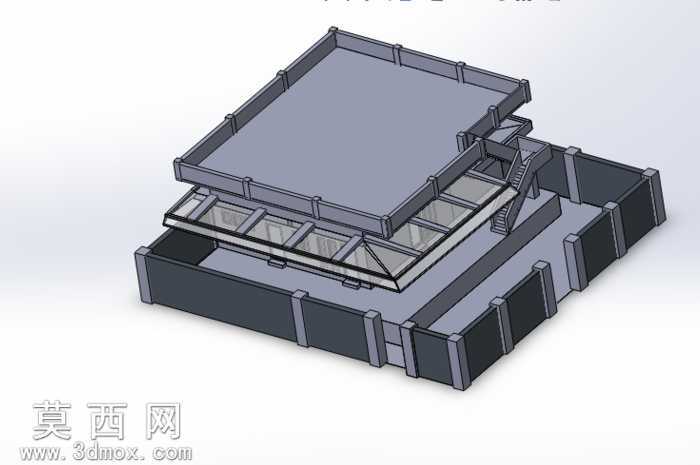

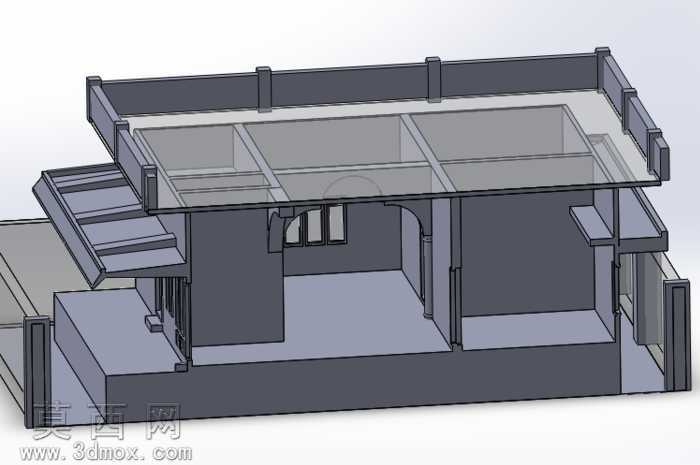

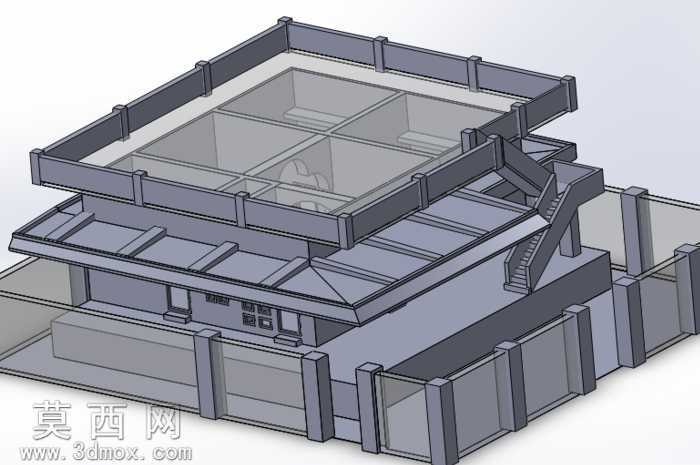

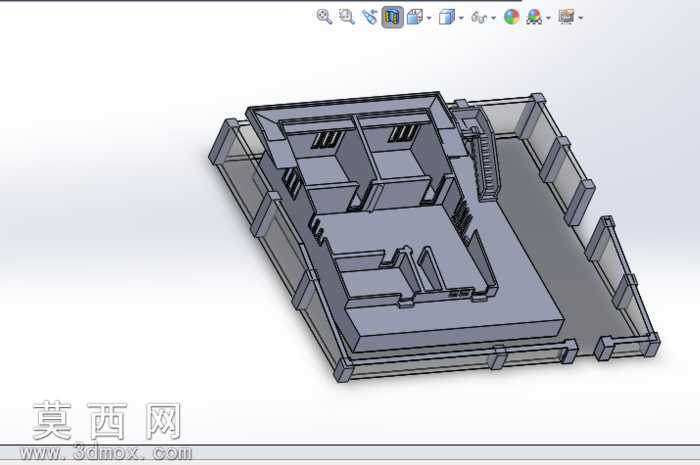

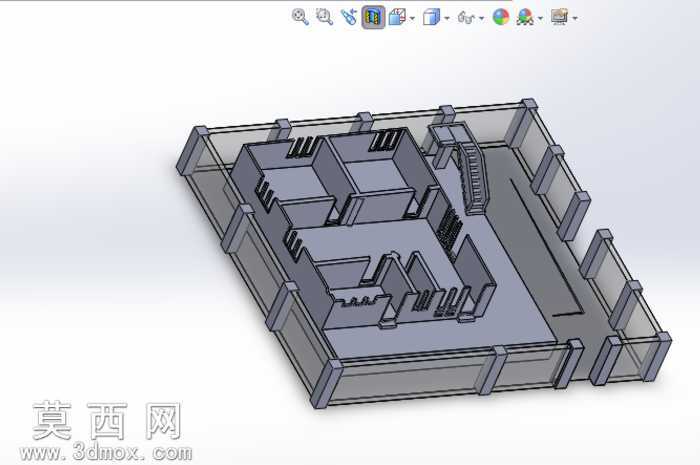

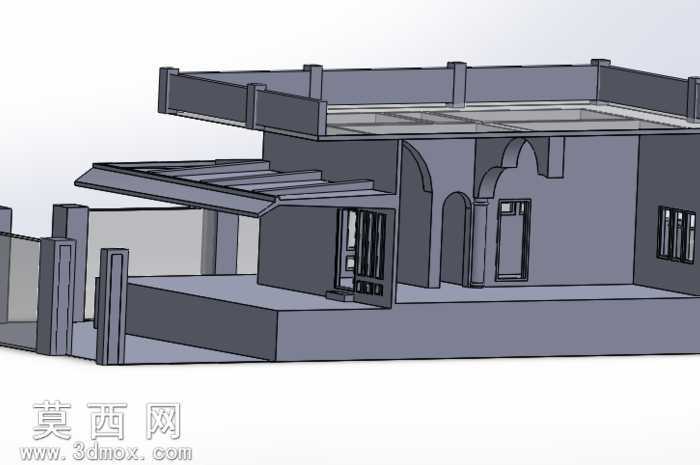

本作品为双层带独立院落的民用住宅框架结构三维建模成果，建模过程中严格遵循民用住宅建筑结构设计规范，完整还原了从基础承台、地梁到上部梁柱体系、楼板结构的全层级构造。建模阶段采用参数化特征建模逻辑，先以基准轴网定位各承重柱的排布位置，柱体沿建筑外轮廓与内部空间分隔节点均匀布设，保证结构受力的合理性；地梁与上部框架梁均按照结构传力路径绘制截面轮廓，通过拉伸、布尔运算完成实体构建，梁体与柱体的交接节点做了贴合处理，还原真实建筑施工中的节点构造逻辑。楼板部分区分了首层地面、二层楼面与顶层屋面的不同构造厚度，屋面区域做了找坡层的结构示意，清晰呈现屋面排水的坡度设计。建筑外侧设置了通高的院落围墙，围墙与主体建筑之间预留了合理的院落活动空间，围墙出入口位置对应建筑入户方向，还原了带院住宅的空间布局特征。建筑内部通过框架梁的自然分隔划分出不同功能的房间区块，外置楼梯采用踏步逐阶阵列的方式建模，楼梯段连接首层地面与二层楼面，休息平台与梯梁的衔接位置做了精细化处理，清晰展示楼梯的通行路径与结构支撑关系。材质渲染上，整体结构采用混凝土哑光材质，不同结构构件通过灰度差异做区分，方便观察各部分的构造边界，渲染时采用正交视角配合半透明显示效果，可直观看到建筑内部的框架排布与空间分隔逻辑，无需剖切即可清晰展示墙体、梁柱、楼板、楼梯的相对位置关系。设计过程中充分考虑了民用住宅的实际使用需求，在框架预留的门窗洞口位置做了明确的结构标识，为后续添加门窗构件、细化室内布局预留了充足的调整空间，整体模型结构严谨，构件无重叠错位，几何精度满足建筑方案展示、结构教学演示、施工参考等多场景的使用需求，可直观帮助观者理解双层带院住宅的框架受力体系与空间组织逻辑。
