小型水平轴风力发电机组结构三维设计

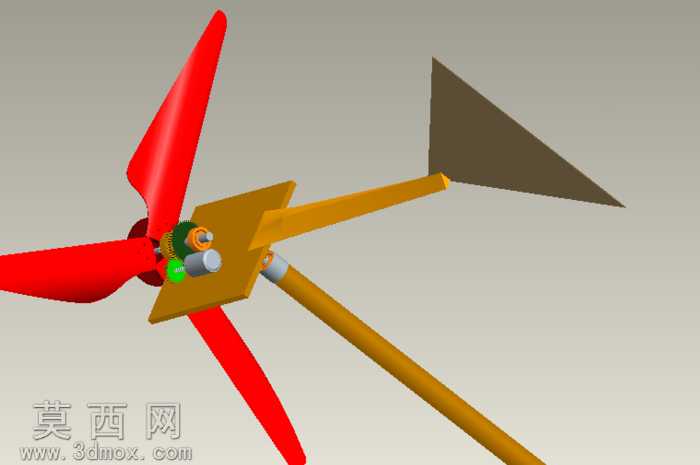

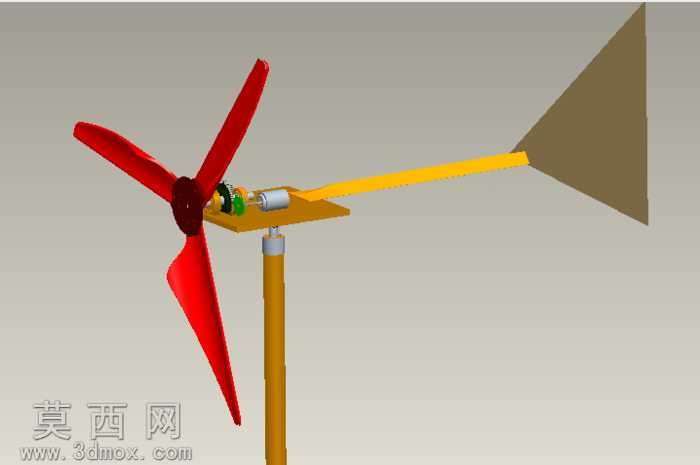

本作品为小型水平轴风力发电机组的三维结构设计，建模过程围绕风力发电的核心运行逻辑展开，完整还原了风电机组从风能捕获到机械传动再到对风调节的全链路结构。首先在叶轮部分，采用三叶片式水平轴叶轮设计，建模时精准还原了叶片的翼型曲面特征，叶片选用醒目的红色材质，通过曲面建模工具逐段勾勒叶片的翼型截面，从叶根到叶尖逐步调整截面弦长与扭转角度，保证叶片曲面顺滑无畸变，还原真实风电叶片的气动外形特征，叶片与轮毂的连接位置做了装配限位结构设计，确保叶轮转动时的结构稳定性。机舱部分作为核心承载结构，建模时还原了机舱内部的传动与发电组件布局，机舱底座采用平板式承载结构，表面设置了多个安装位，依次排布传动连接轴、发电主体等组件，各组件之间做了同轴度装配约束，还原机械传动的配合关系，机舱外壳与内部组件之间预留了合理的装配间隙，符合实际机械设计的装配要求。尾舵部分采用长支撑杆搭配三角形舵面的结构，建模时将尾舵支撑杆与机舱尾部做刚性连接设计，三角形舵面的平面结构通过拉伸建模完成，材质选用哑光棕褐色调，还原尾舵在侧风作用下带动机舱对风的功能结构特征。支撑立柱部分采用圆柱形立式结构，建模时还原了立柱与机舱底部的回转连接结构，保证机舱可以绕立柱轴线灵活转动，实现自动对风的功能，立柱表面做了均匀的材质质感处理，还原金属杆件的哑光质感。渲染阶段采用简洁的中性灰色背景，突出风电机组本身的结构特征，不同组件选用区分度较高的配色，红色叶片、黄色机舱与尾舵杆、棕褐色尾舵面、金属质感立柱与内部组件，让各部分结构边界清晰可辨，方便观察整体装配关系与结构组成。设计思路上围绕小型离网型风电机组的实用结构展开，没有添加冗余的装饰性结构，所有建模结构都服务于风电机组的核心功能，叶轮捕获风能带动转轴转动，转轴连接发电组件实现能量转换，尾舵根据风向调整机舱朝向保证叶轮始终正对来风方向，立柱支撑整体结构并提供回转自由度，完整复现了小型水平轴风电机组的核心机械机制，结构比例协调，各部件的装配关系符合机械设计的常规逻辑，可用于小型风电结构的原理展示与结构参考。
