开口扳手配套六角螺栓螺母结构建模

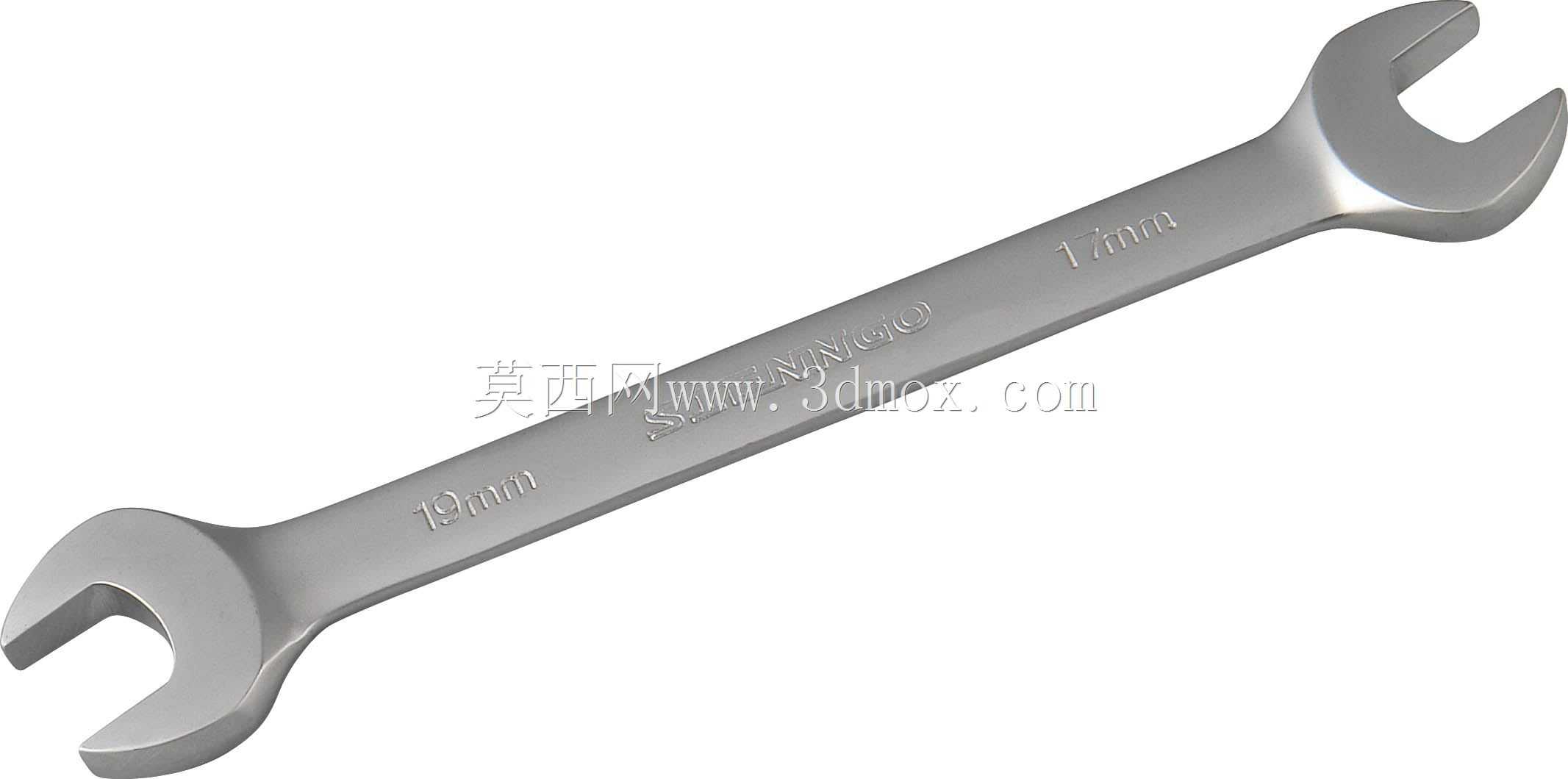

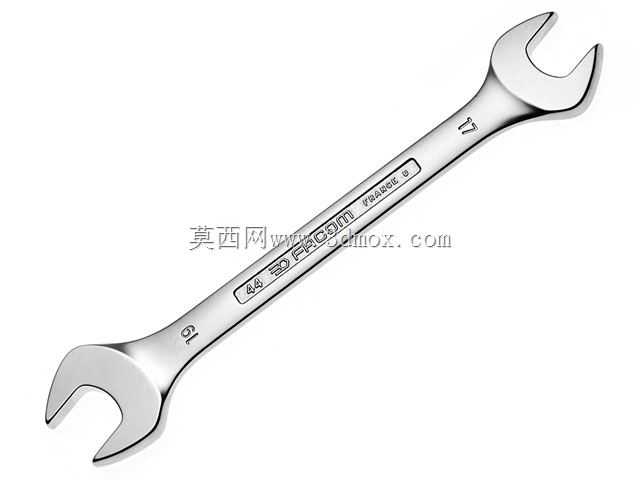

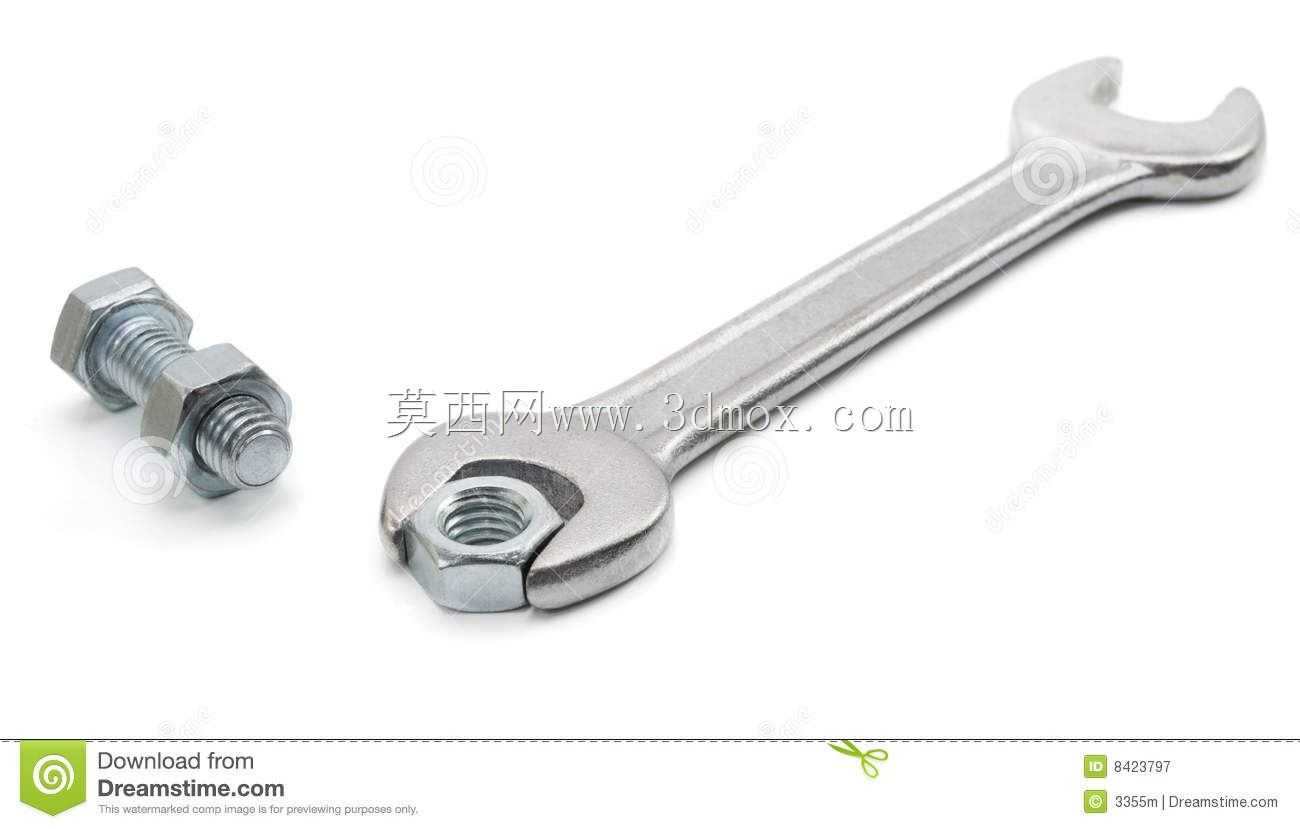

　　这套三维结构完整还原了开口扳手与配套六角螺栓螺母的装配关系，建模过程中优先考虑了实际工装场景下的操作适配性，没有做过度的外观美化，所有结构特征都对应实物的功能需求。从设备运维的实际场景来看，这类开口扳手是产线日常维保、小型设备拆装、五金装配工位最常用的手动工具，搭配同规格的外六角紧固件，不需要复杂的配套套筒就能完成常规的螺纹紧固作业，在狭窄操作空间里的适配性比活动扳手更好，不会因为钳口滑动磨损螺栓六角头。建模时先确定了扳手开口的尺寸公差，开口内侧面的夹角严格对应六角头的120度受力面，避免实际使用时出现应力集中导致的开口崩裂，手柄部分的截面做了中间厚边缘薄的过渡处理，既保证了扳拧时的抗弯强度，也能控制整体重量，

　　长时间握持操作不会产生过度的手部疲劳。配套的螺栓螺母做了完整的螺纹细节建模，螺纹牙型采用标准公制三角牙型，建模时特意还原了螺栓头部与螺杆过渡处的圆角，这个位置是实际受力时的应力集中区，实物生产中这个圆角的加工质量直接决定螺栓的疲劳强度，很多新手建模时容易忽略这个细节，导致后续做有限元受力分析时结果偏差过大。扳手的整体长度按照对应规格螺栓的额定拧紧力矩做了匹配，力臂长度刚好能让操作人员用常规手力达到螺栓的预紧力要求，不会因为力臂过长导致拧断螺栓，也不会因为力臂过短需要加套管延长，带来操作安全隐患。螺栓的长度预留了足够的螺纹啮合长度，装配后螺母拧紧后露出2-3个螺距的螺纹，符合机械装配的通用规范，不管是用于薄板件的连接，

　　还是带垫片的紧固场景，都能满足安装边界要求。建模时还考虑了扳手开口与螺栓六角头的配合间隙，间隙控制在合理的公差范围内，既不会因为间隙过大导致扳拧时打滑磨圆六角头，也不会因为间隙过小导致实际生产中无法套入存在尺寸公差的实物螺栓。手柄表面没有做多余的防滑纹理建模，因为常规的工业级开口扳手多数是镀铬表面处理，靠手柄的轮廓弧度就能提供足够的握持摩擦力，多余的纹理反而会增加加工成本，也容易在维保作业时积存油污难以清理。从结构设计的角度看，这套模型可以直接用于工具类产品的结构校核，也能作为装配场景的配套工装模型导入设备总装，验证拆装操作时的工具活动空间是否足够，避免设备设计完成后出现维保操作空间不足的问题，很多自动化设备的机架装配位置预留的扳手操作空间不足，就是因为设计阶段没有导入配套工具模型做干涉检查，最终现场装配时只能打磨周边结构或者定制特殊扳手，增加不必要的成本。
