创想三维Ender3打印机Z轴丝杠导向支架

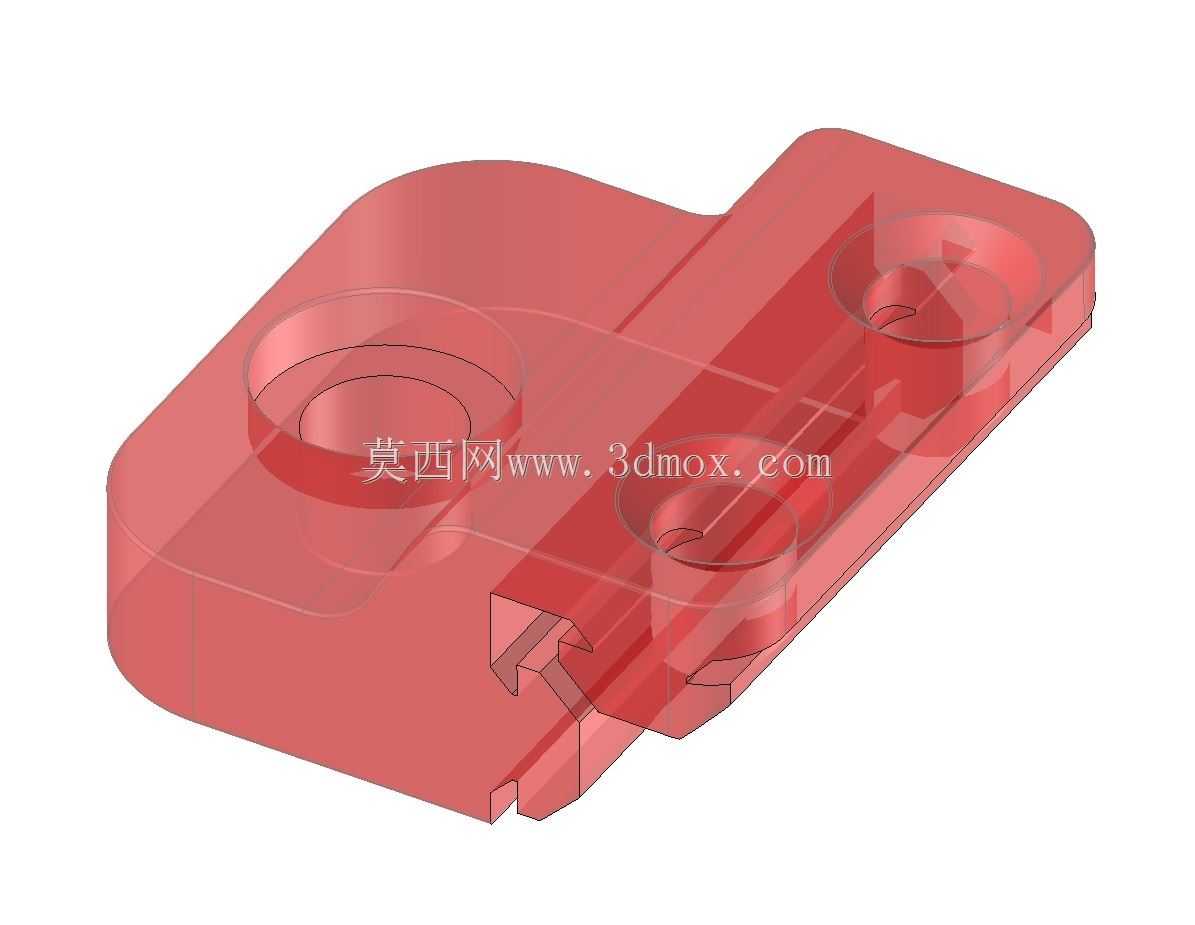

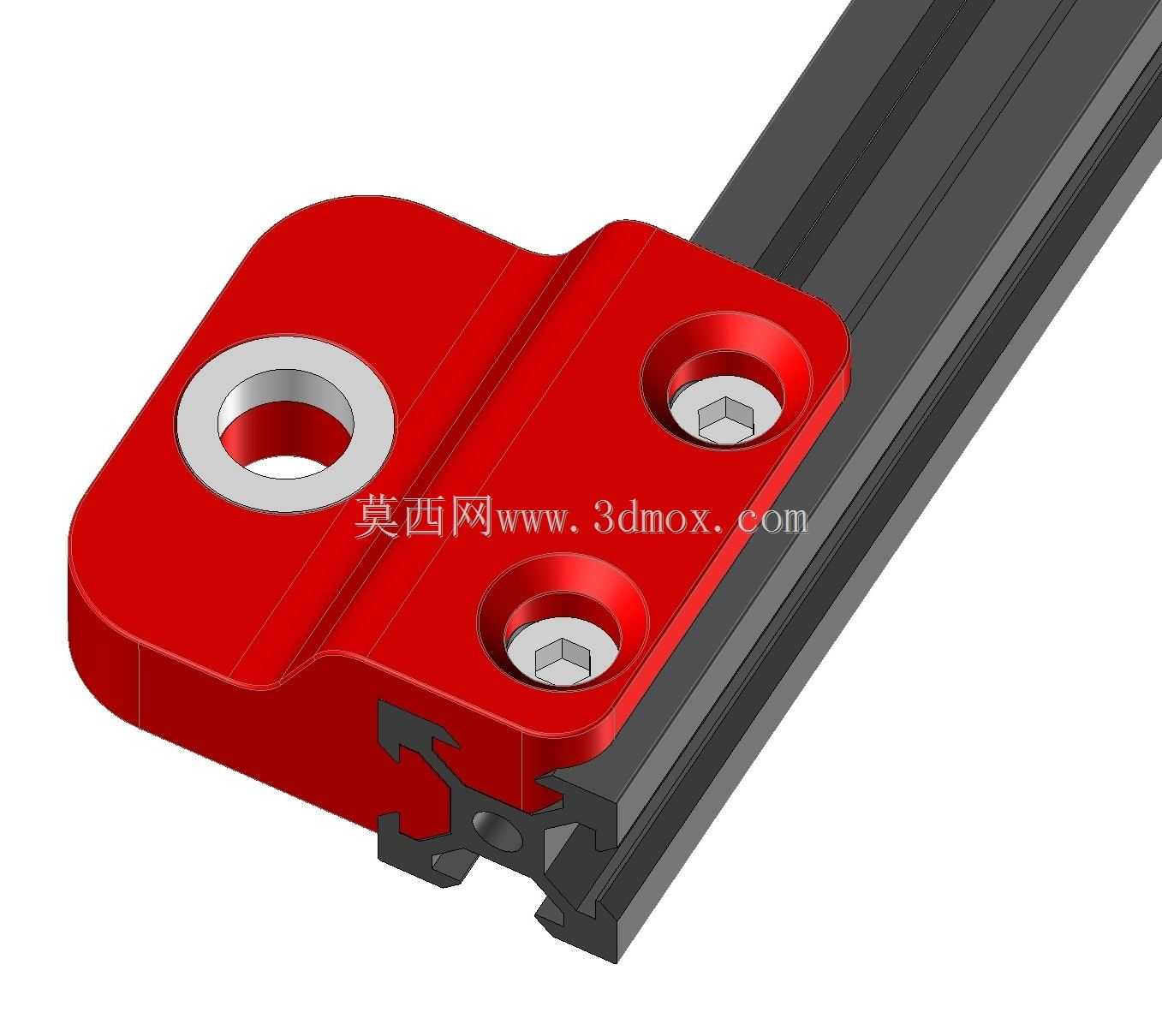

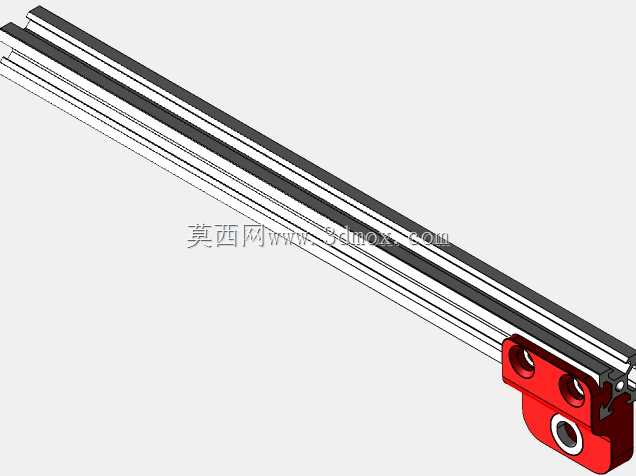

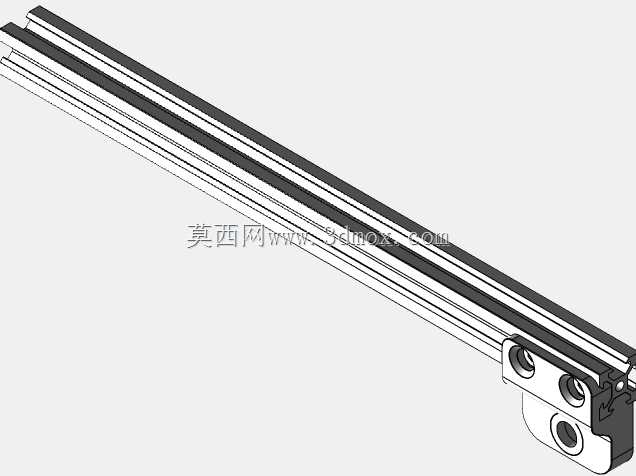

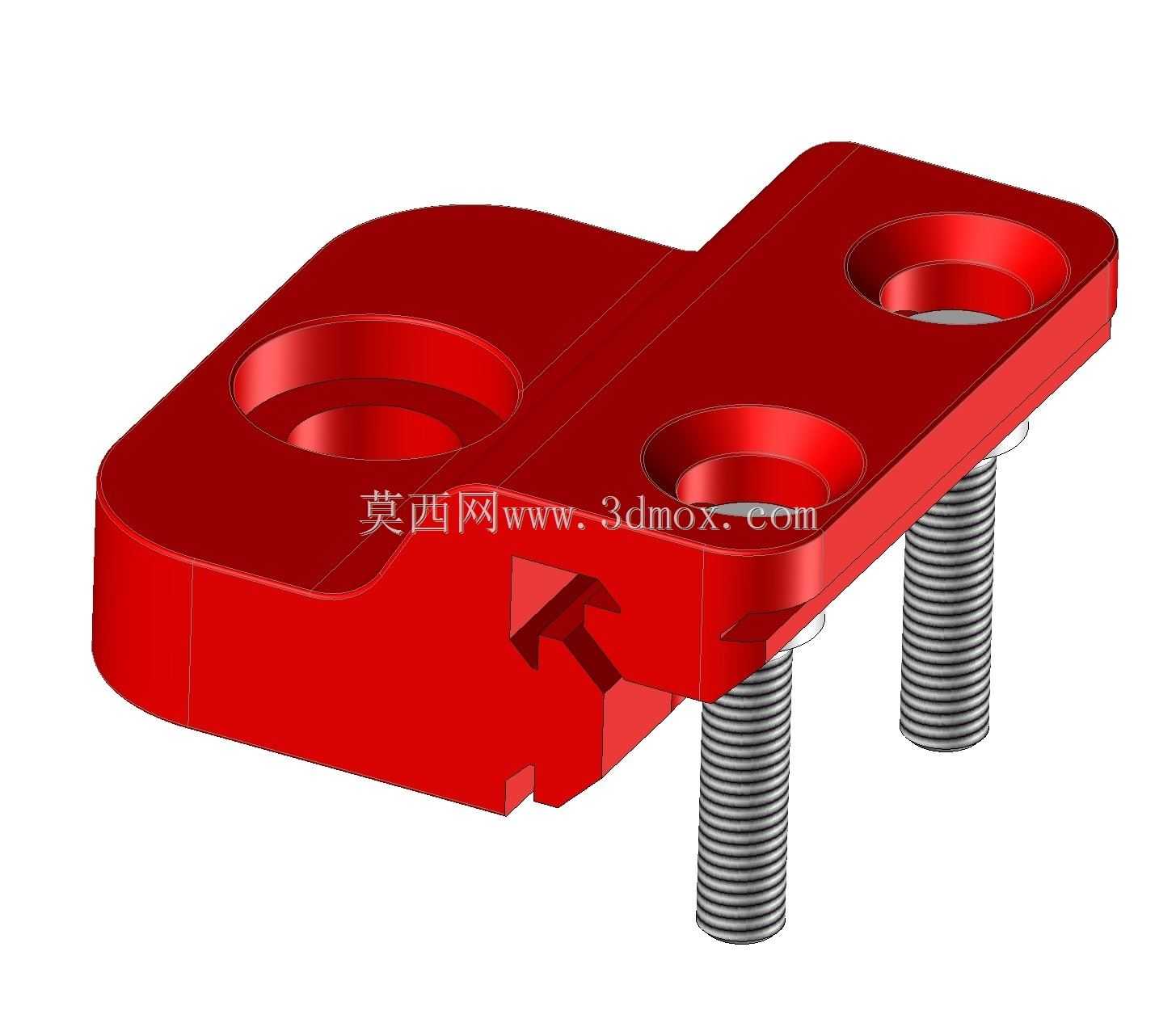

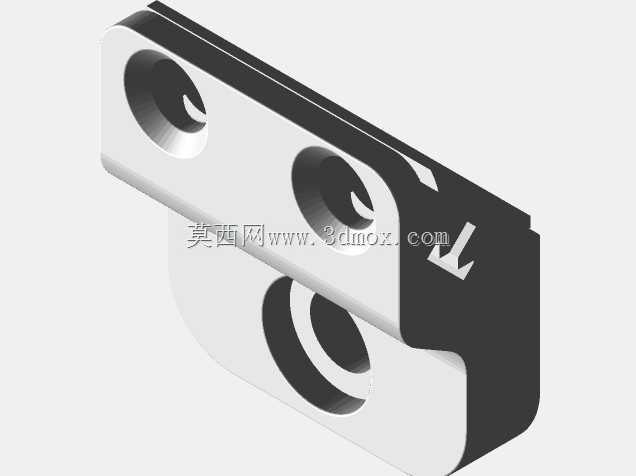

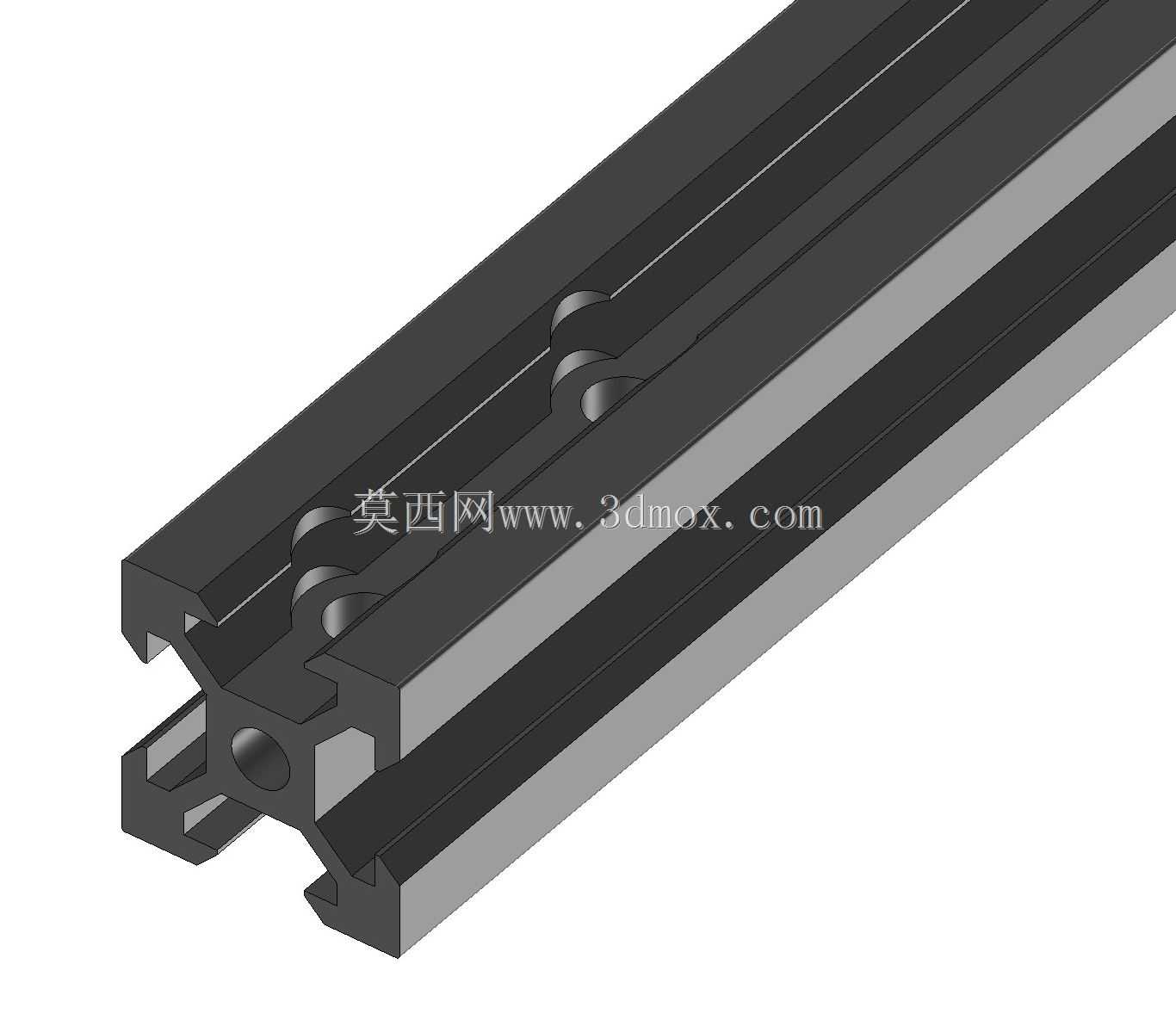

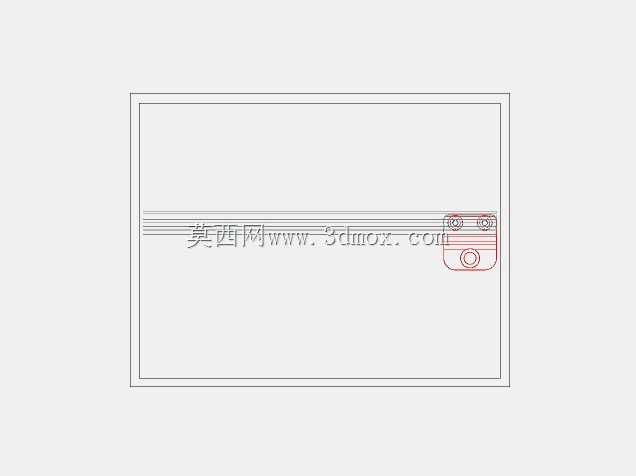

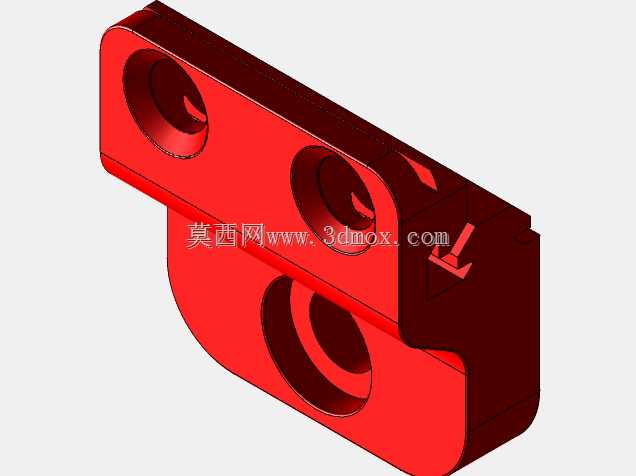

这款支架是面向桌面级FDM3D打印机Z轴传动系统做的升级适配零件，核心作用是约束丝杠的径向窜动，解决原厂悬臂式丝杠在长行程打印、高速抬刀过程中出现的摆动问题，避免Z轴层纹偏移、丝杠磨损加剧的常见故障。从安装适配性来看，支架本体一侧做了与2020铝型材槽口完全匹配的卡接结构，不需要额外改动型材原有安装位，直接卡入型材槽后通过侧面的锁紧结构就能完成初步定位，适配市面上绝大多数采用2020铝型材作为Z轴立柱的Ender3系列机型，安装边界完全贴合原厂型材的安装空间，不会和X轴滑车、打印平台的运动路径产生干涉。支架的功能设计上预留了两种安装配置，既可以直接压入标准滚珠轴承作为丝杠的旋转支撑点，也可以不装轴承直接作为丝杠的滑动导向座，用户可以根据自身的改装预算、打印精度需求灵活选择配置，轴承安装位做了精准的止口限位，压入后不会出现轴承外圈跟转的问题，轴承内孔与常用的T8丝杠外径完全匹配，丝杠穿过时不会出现卡滞、偏心的情况。从结构设计思路来看，支架主体采用了加厚的受力段设计，两个沉头安装孔的位置刚好对应铝型材的槽道中心，锁紧螺丝采用内六角圆柱头螺丝，沉头深度完全覆盖螺丝头厚度，安装后螺丝不会突出支架表面，避免和运动部件产生刮擦；支架与丝杠配合的孔位做了同轴度公差约束，安装后孔中心与丝杠的理论轴线重合度控制在合理范围内，不会额外增加丝杠的旋转阻力。在实际打印场景中，加装这款支架后，Z轴传动的稳定性会有明显提升，尤其是在打印高度超过200mm的 tall 模型时，丝杠高速转动带来的振动会被支架有效吸收，Z轴的定位精度更稳定，能有效减少层纹不均、Z轴错位导致的打印报废问题；同时支架的受力结构分散了丝杠端部的负载，降低了Z轴电机输出端的径向受力，能延长Z轴电机和联轴器的使用寿命。支架的外形做了圆角过渡处理，没有尖锐的棱角，安装操作时不会划伤手部，整体结构紧凑，不会额外占用Z轴的有效打印行程，改装后不需要重新调整打印平台的限位开关位置，就能直接适配原有设备的运动行程参数。
