蜗轮蜗杆传动式螺旋顶升承重装置

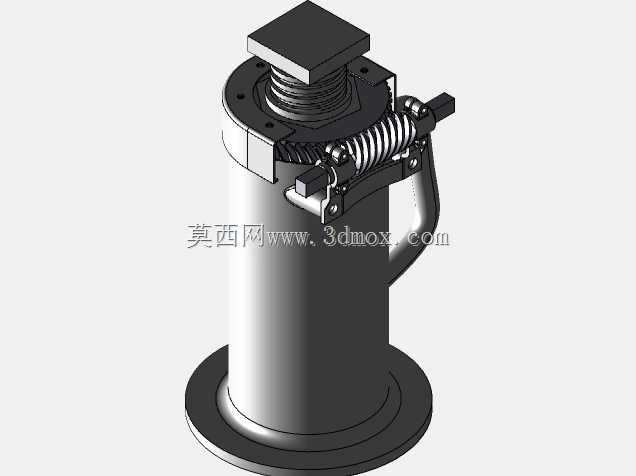

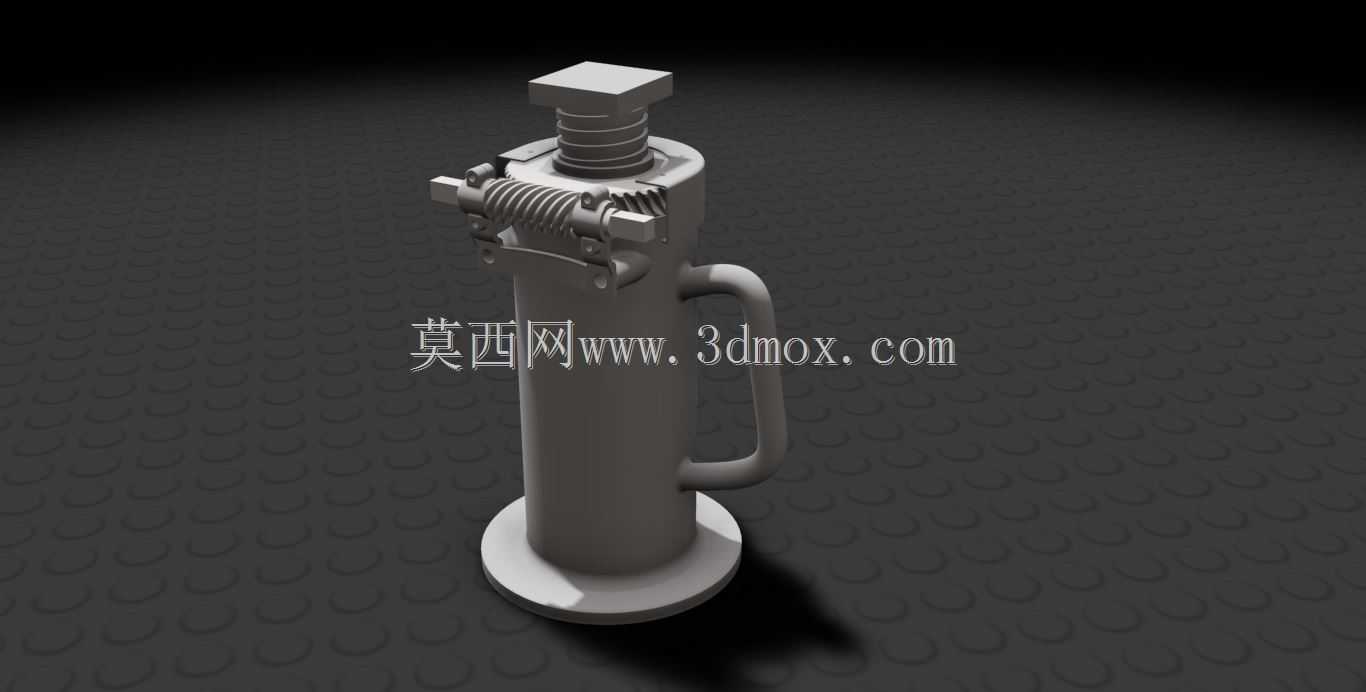

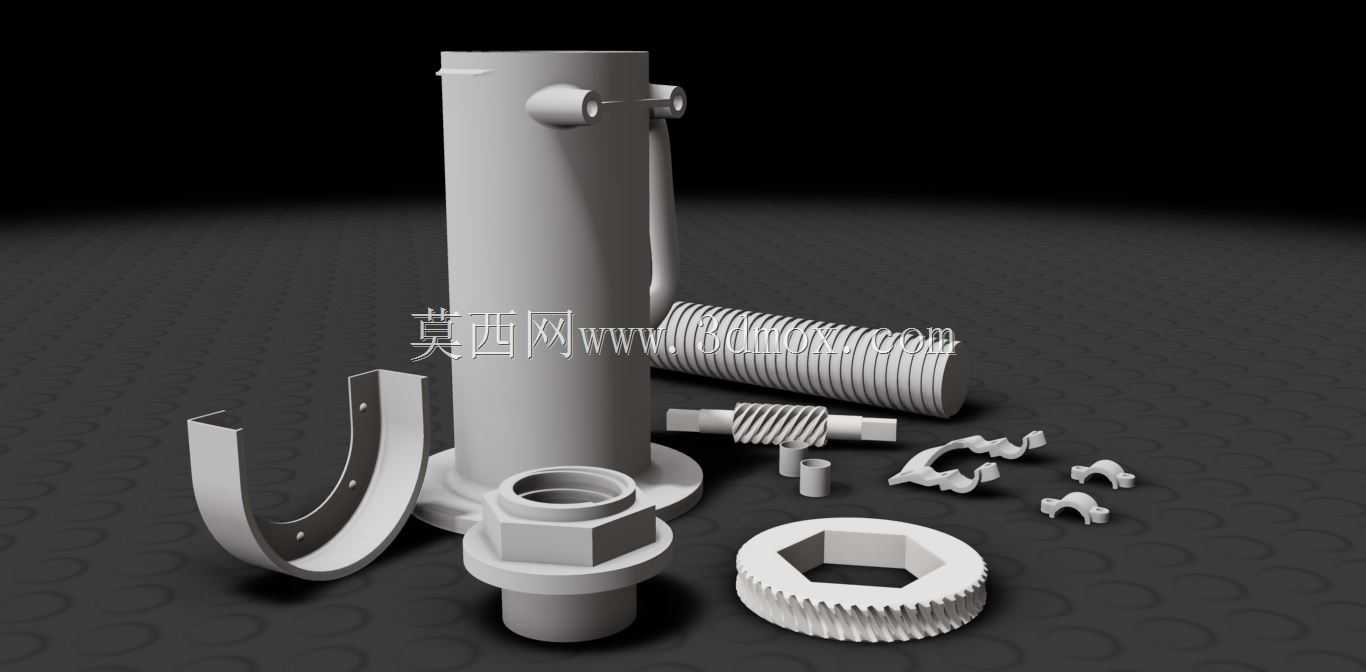

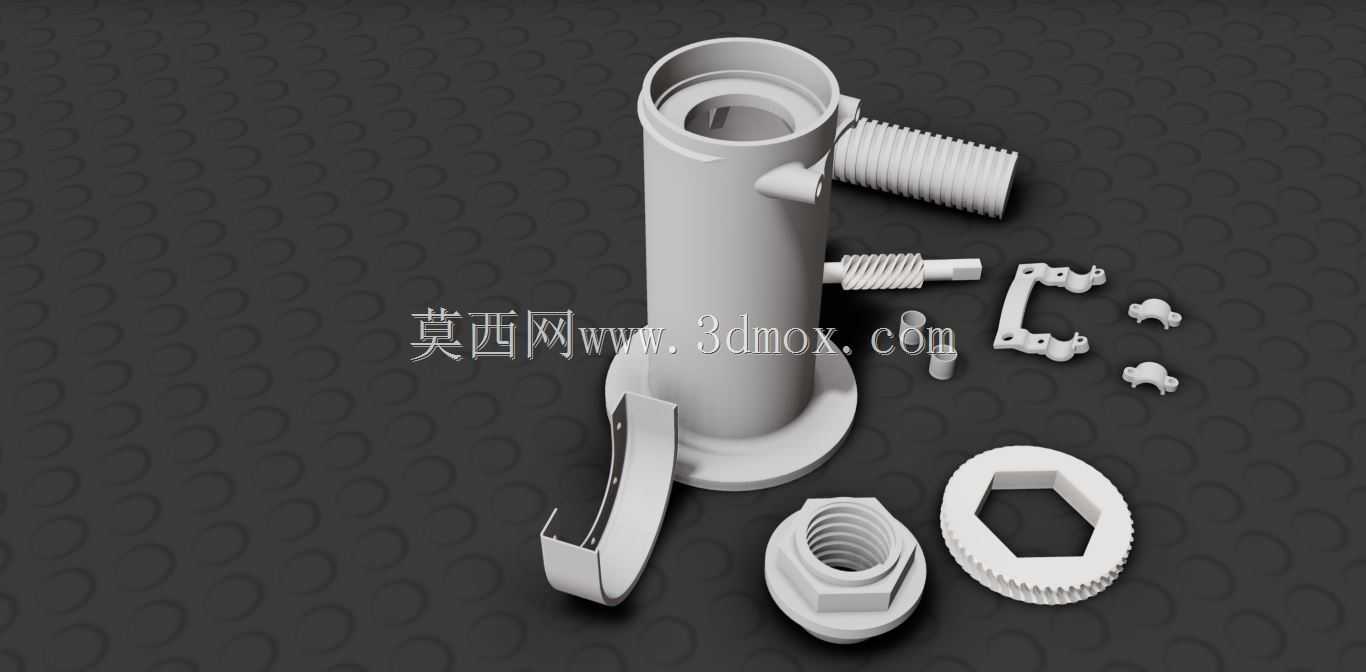

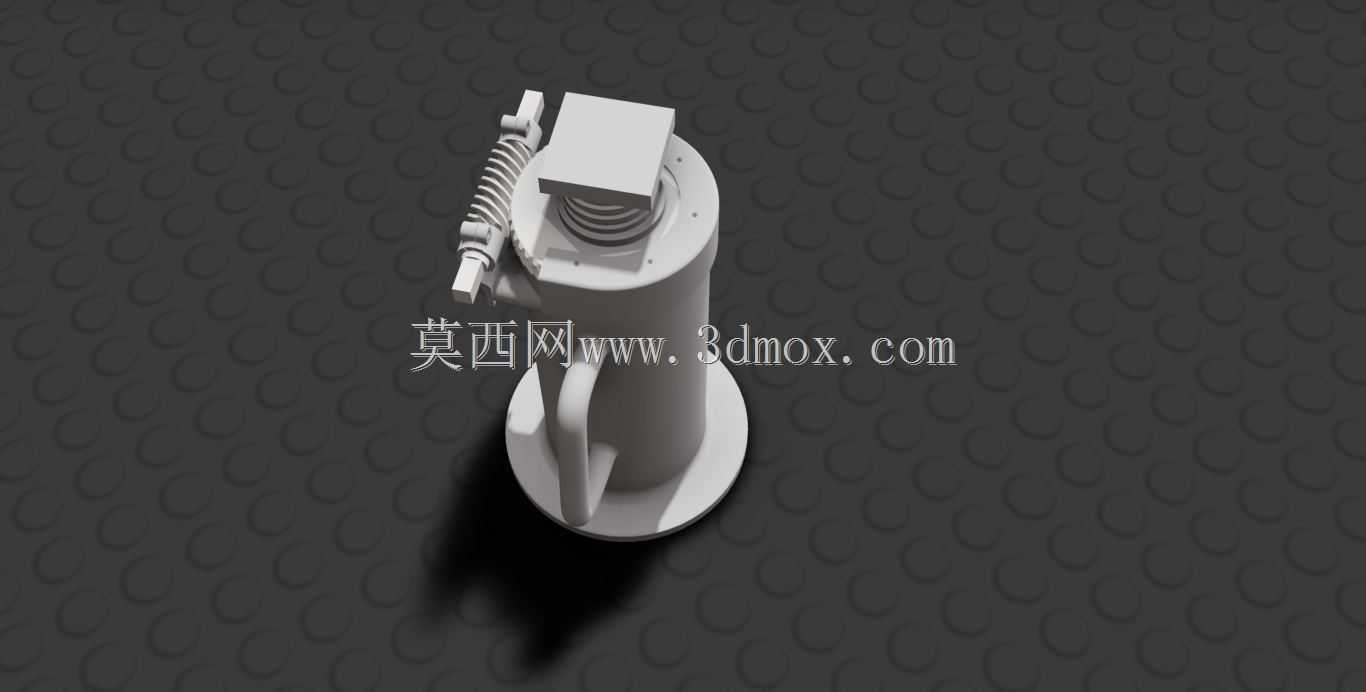

在设备检修、重型构件安装、车辆维保等现场作业场景中，这类带蜗轮副的螺旋顶升装置是常备的手动承重工具，区别于普通直旋螺旋千斤顶，蜗轮蜗杆结构的加入大幅降低了操作端的输入扭矩需求，作业人员无需使用超长加力杆即可完成数吨级载荷的顶升操作，同时蜗杆副自带的反向自锁特性，能在顶升到位后自动锁止承载位置，不会因载荷反向作用出现螺杆回落的安全隐患，完全适配无外接动力源的野外、狭小空间作业需求。从结构设计逻辑来看，整套装置以立式承压套筒作为主体承载基体，底部设置大直径圆形承压底盘，作业时可分散对支撑面的压强，避免软质地面出现下陷歪斜；侧置的摇柄安装位与内部蜗杆直接连接，蜗杆与套在顶升螺杆外侧的蜗轮啮合，转动摇柄时即可通过蜗轮带动梯形传动螺杆旋转，将旋转运动转化为螺杆的轴向直线升降动作，螺杆顶端的方形承压台可适配不同规格的支撑顶帽，匹配不同被支撑件的接触面形态，避免顶升过程中出现打滑偏移。设计过程中需要重点校核几个核心边界：首先是蜗轮蜗杆的啮合重合度，要保证手动摇柄转动全程无卡滞，同时齿面接触强度满足额定载荷下的长期使用要求，避免齿面过早磨损导致自锁失效；其次是顶升螺杆的梯形螺纹牙型强度，要核算全行程伸出状态下的螺杆压杆稳定性，避免长行程伸出时出现侧向弯曲；承压套筒的内壁与螺杆的配合间隙需要控制在合理范围，既要保证螺杆升降顺畅无卡涩，又要控制径向晃动量，避免顶升时出现偏载。装置侧部设置的一体式握持手柄，方便作业人员在转移点位时单手提携，同时摇柄的收纳结构可在非使用状态下将摇柄贴靠在筒体侧部，减少存放占用空间，适配工具箱收纳、随车携带等多种转运场景。不同于液压类顶升装置存在密封件老化、漏油泄压的隐患，这类纯机械结构的蜗轮螺旋顶升装置可在高低温、多粉尘、潮湿等恶劣工况下长期稳定工作，日常仅需定期在螺纹副、蜗轮啮合处涂抹润滑脂即可完成维护，使用寿命远高于同载荷等级的液压千斤顶，在汽修门店、设备安装班组、工程抢修队的工具配置中，这类装置往往作为核心承重顶升工具配置，尤其适合需要长时间保持顶升姿态的作业场景，比如设备安装时的标高微调、重型构件的对位支撑，自锁特性可全程保障作业安全，无需额外加装机械锁止附件。
