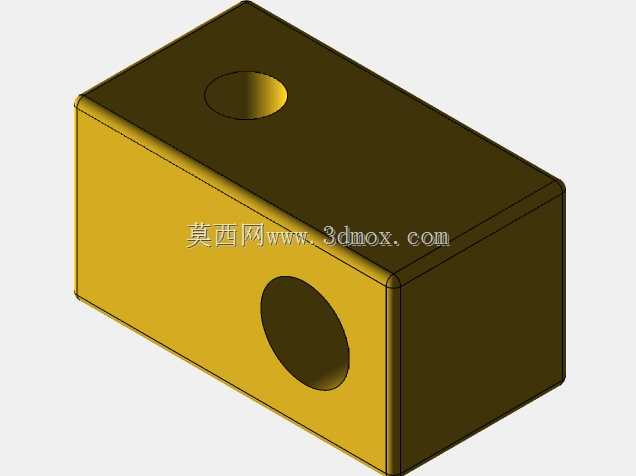

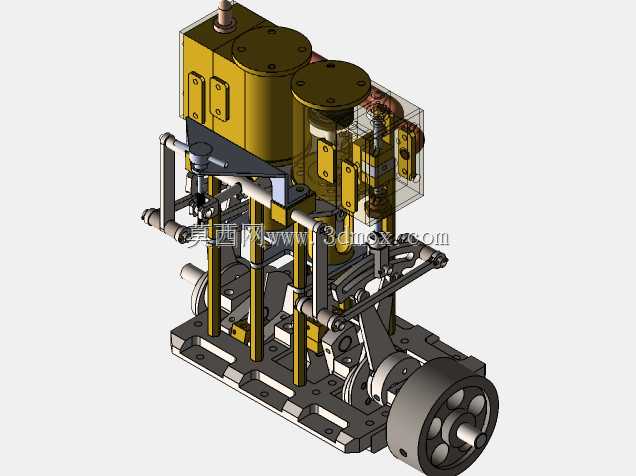

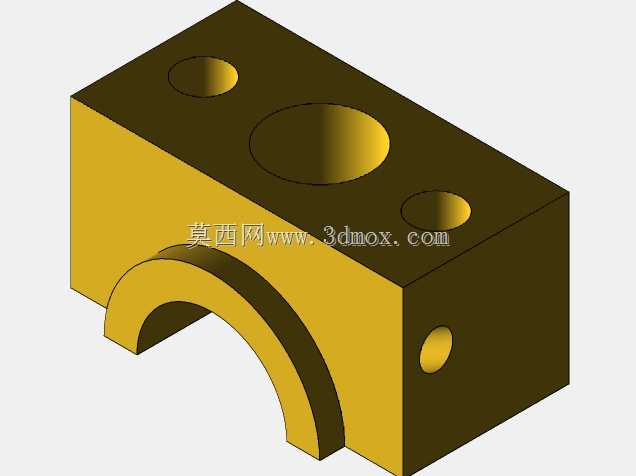

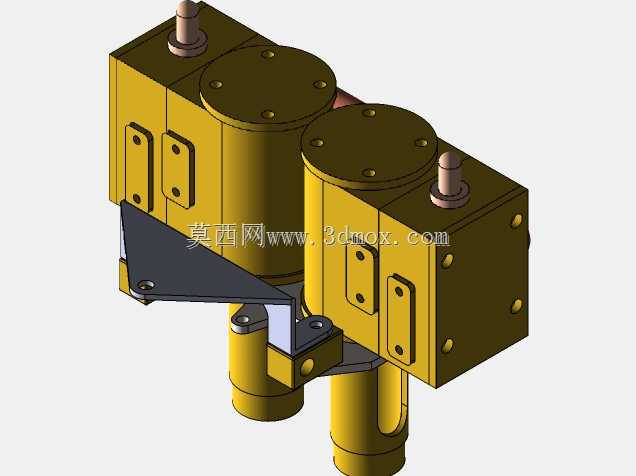

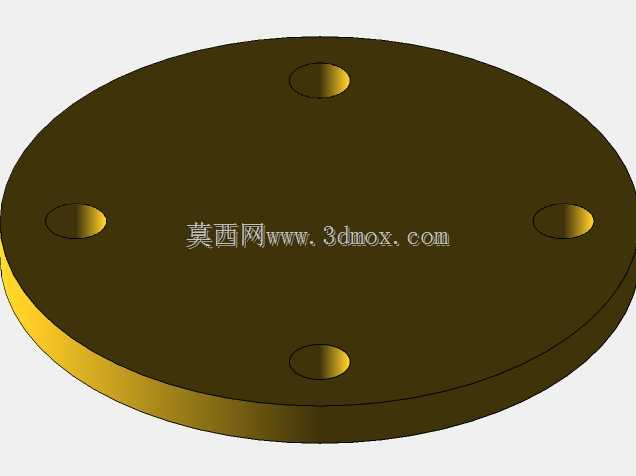

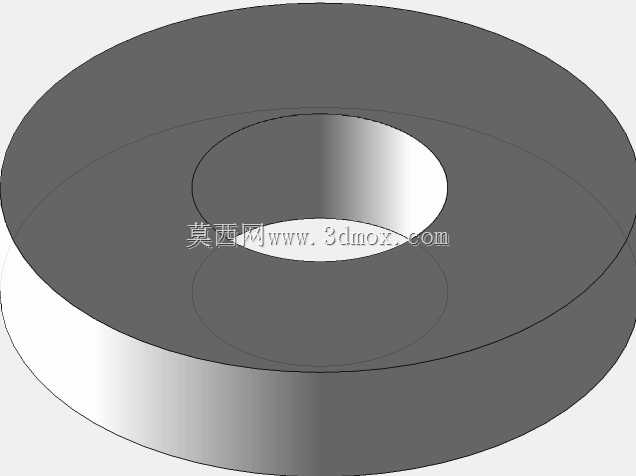

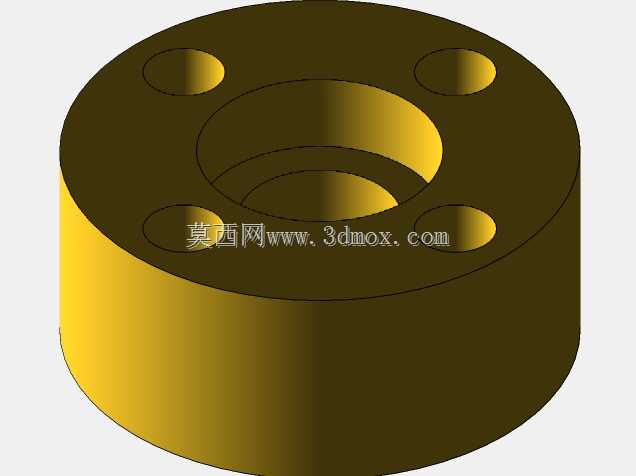

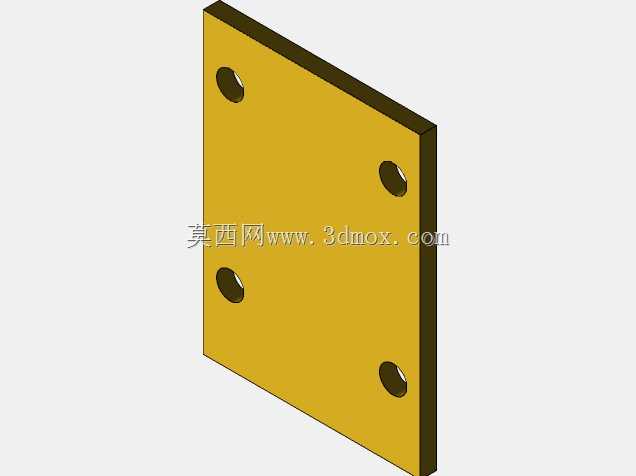

这款立式双缸蒸汽动力装置,主要应用于小型动力演示、复古动力设备复刻、教学实验场景中,可作为蒸汽动力原理展示的实体载体,也能适配小型船舶模型、老式动力设备复原的动力输出需求,在科普教具、 hobby 级动力改装领域有较高的参考价值。从结构设计来看,整机采用立式排布方案,两个汽缸纵向并列布置在机架上部,有效压缩了整机的横向安装尺寸,底部预留的安装孔位可直接固定在配套基座上,安装边界清晰,不需要额外设计复杂的转接支架,适配多数小型动力舱的布局要求。

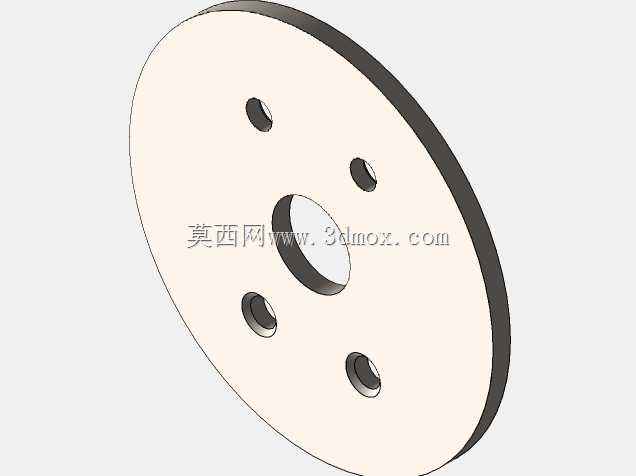

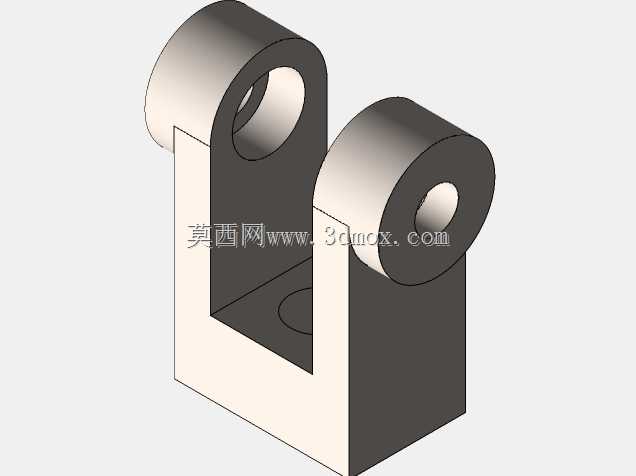

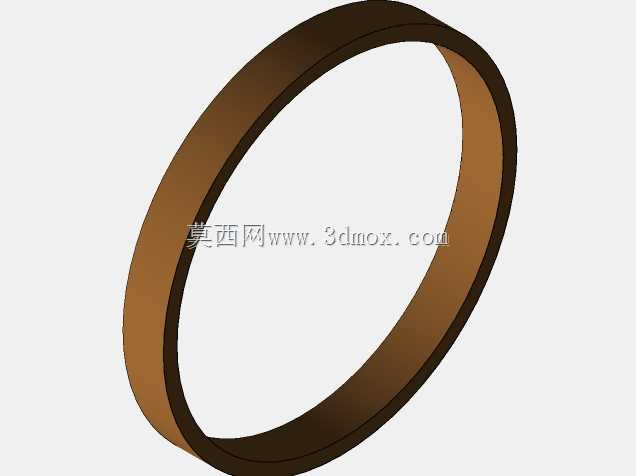

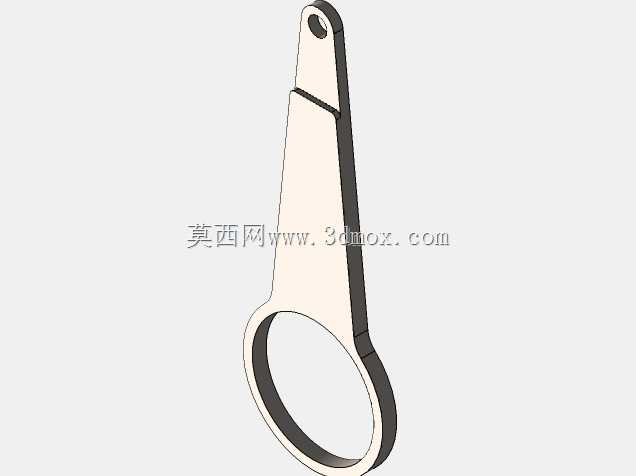

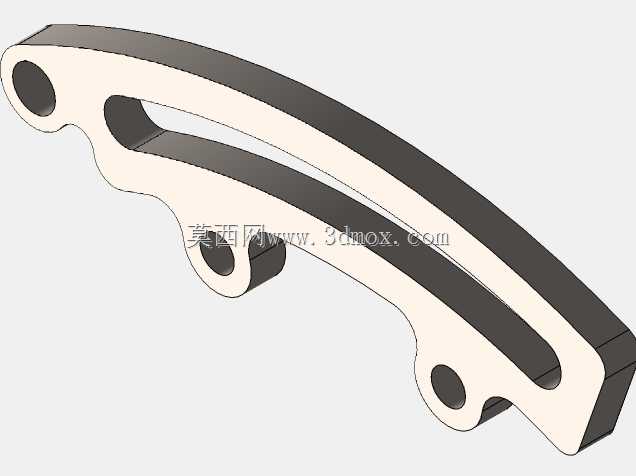

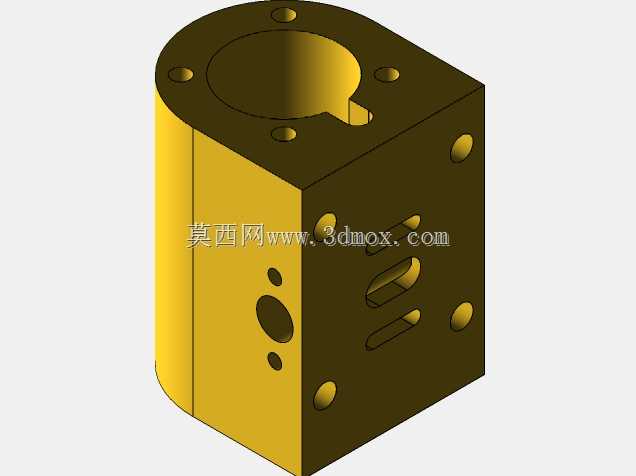

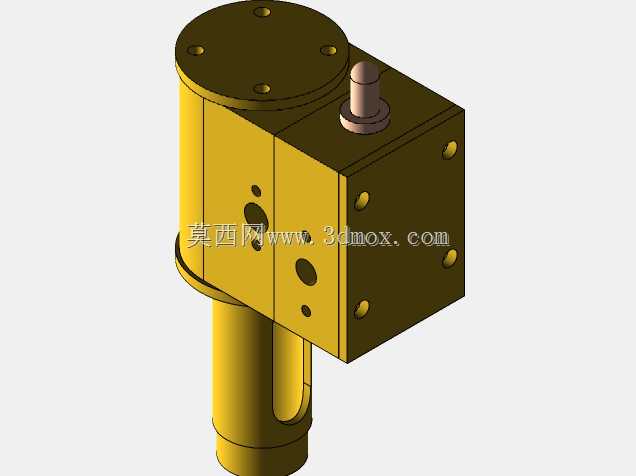

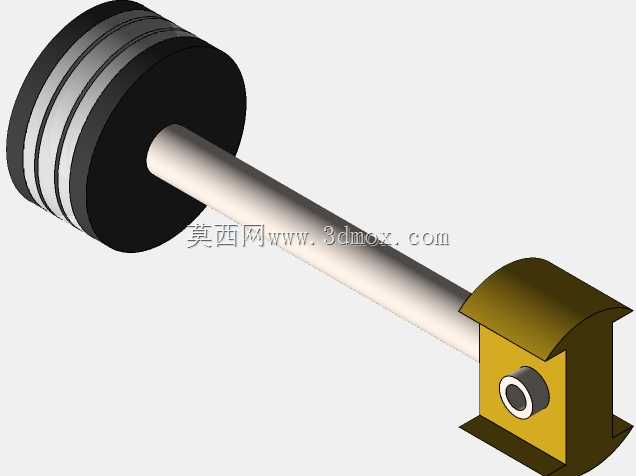

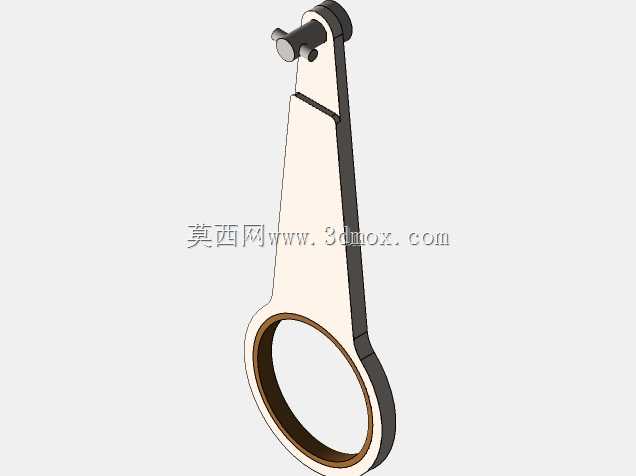

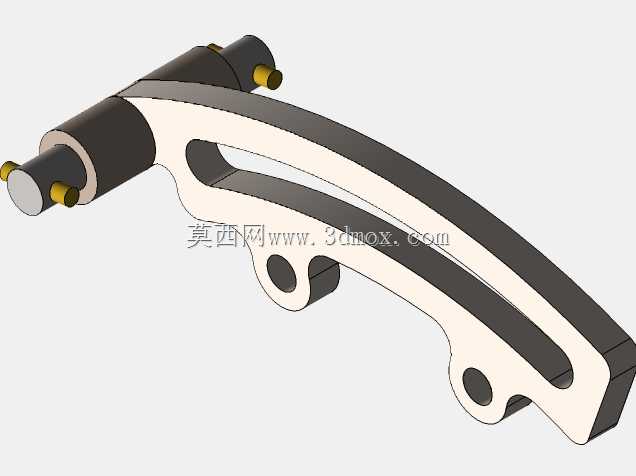

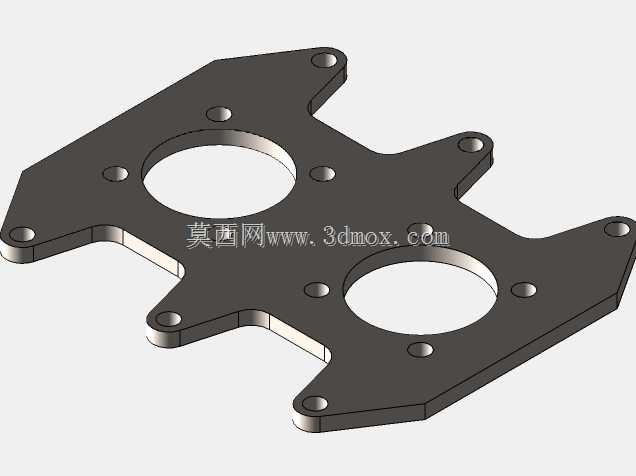

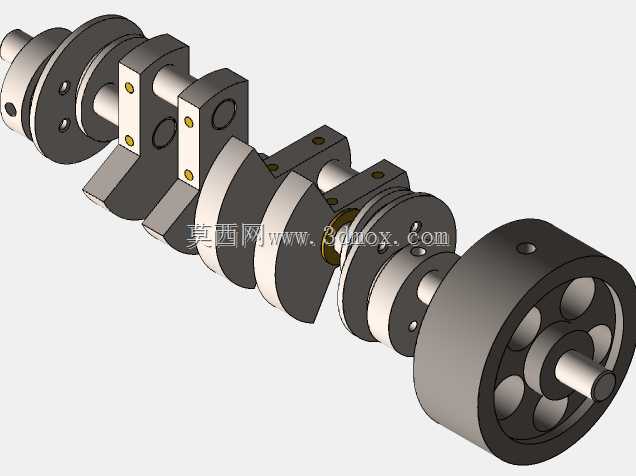

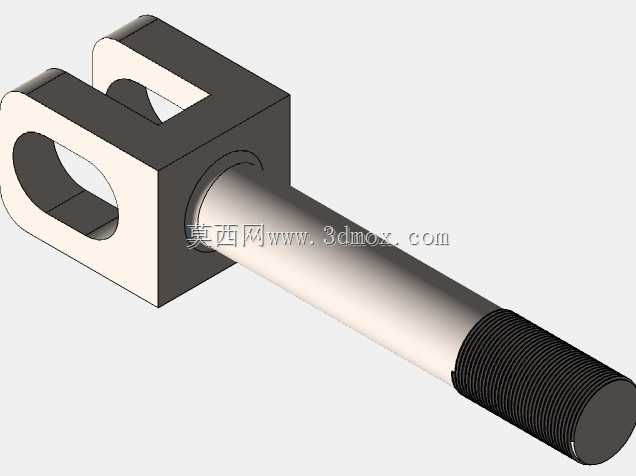

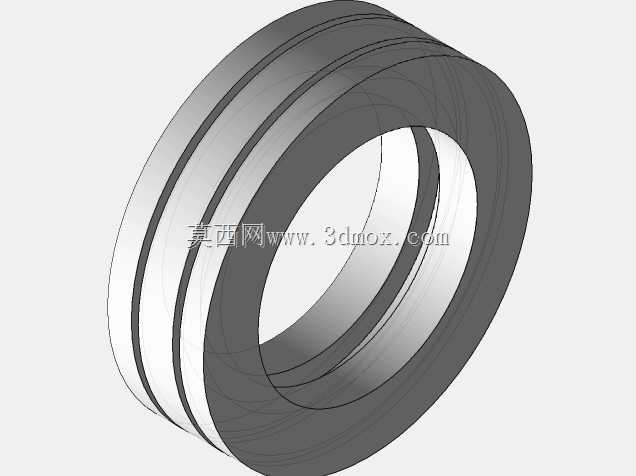

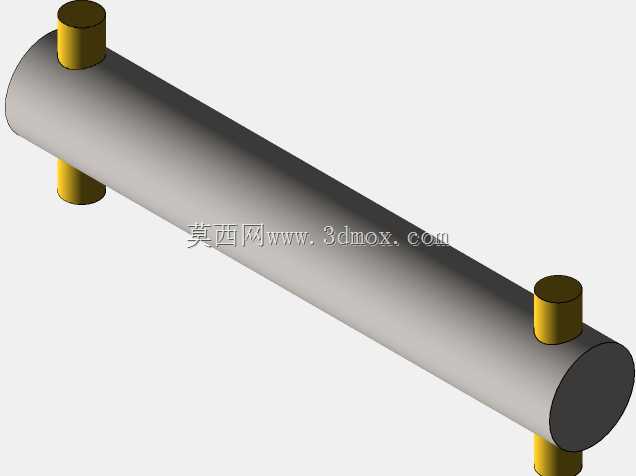

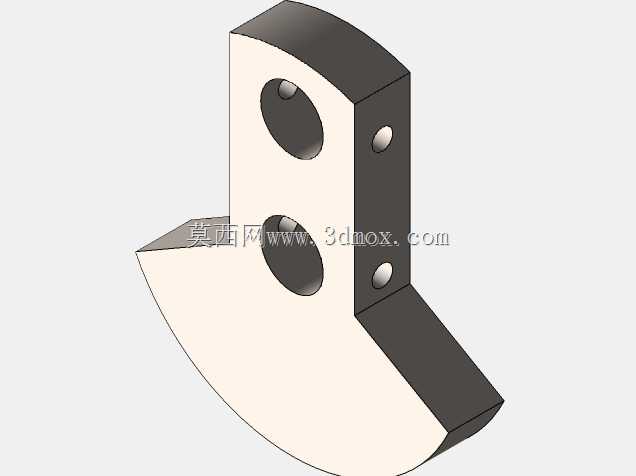

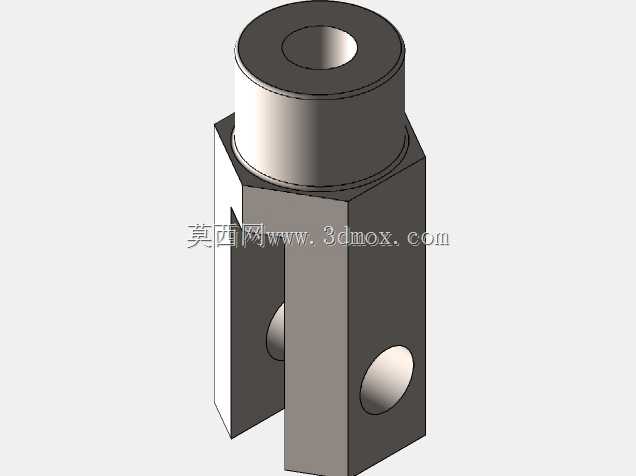

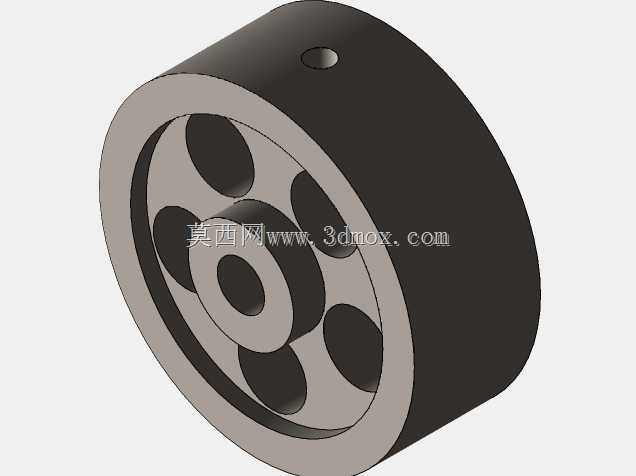

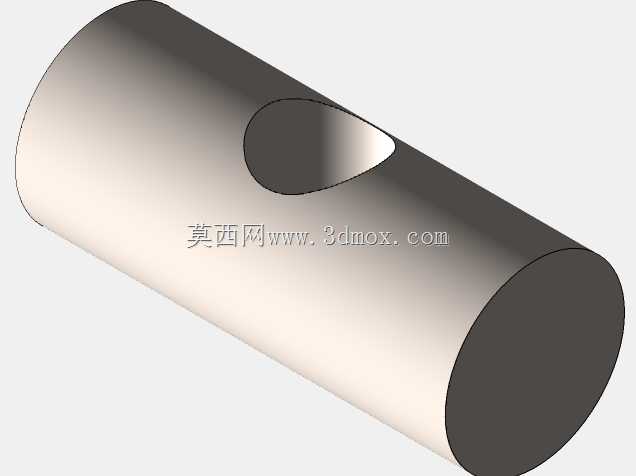

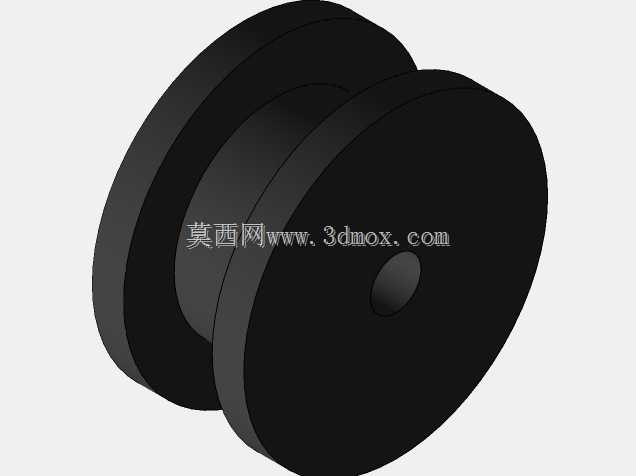

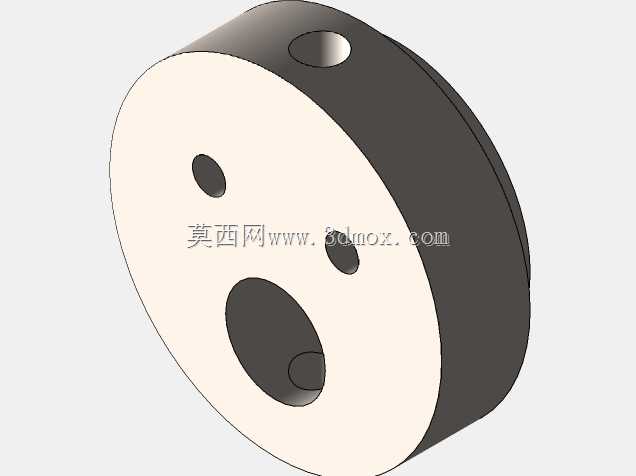

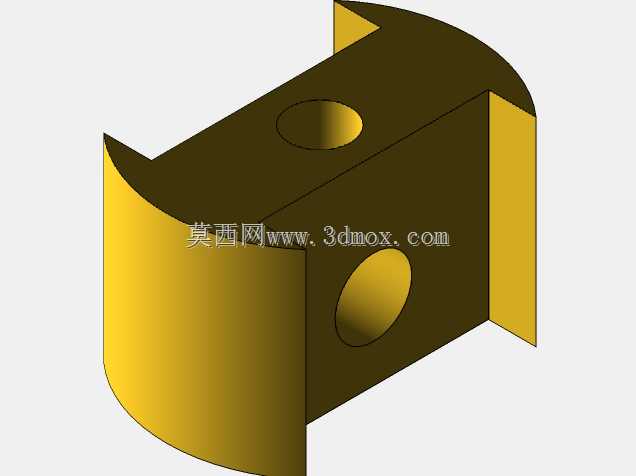

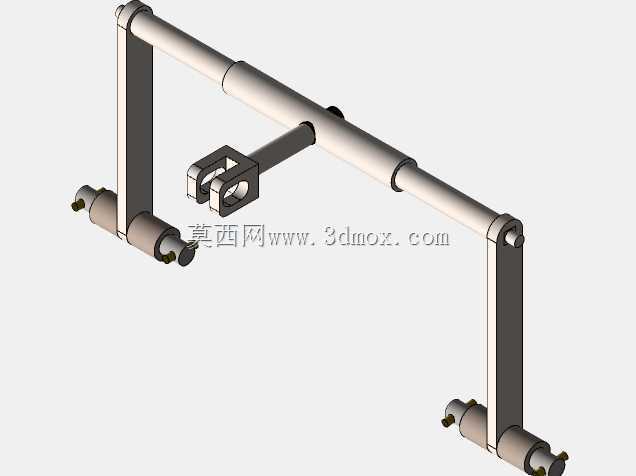

动力传递路径上,汽缸活塞的往复运动通过十字头结构传导至下部的曲柄连杆机构,将直线运动转换为曲轴的旋转运动,曲轴端部集成的飞轮可储存转动惯量,抵消双缸做功的相位差带来的转速波动,保证动力输出的平顺性。配气机构采用滑阀式配气设计,与汽缸体集成布置,通过曲轴端的偏心轮驱动配气滑阀往复动作,精准控制进排气时序,两个汽缸的做功相位错开90度,避免了动力死点,保证曲轴在任意位置都能顺利启动。

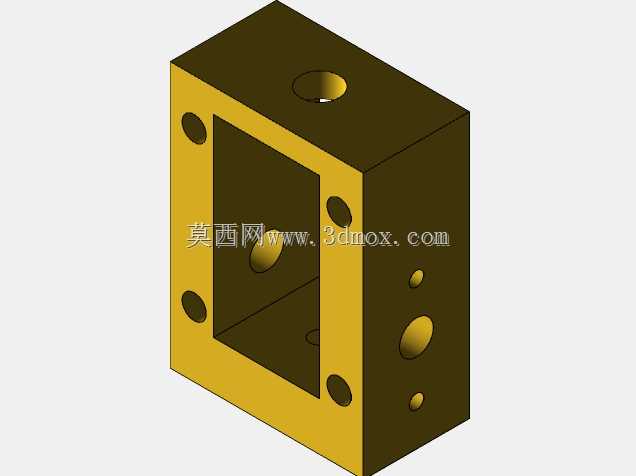

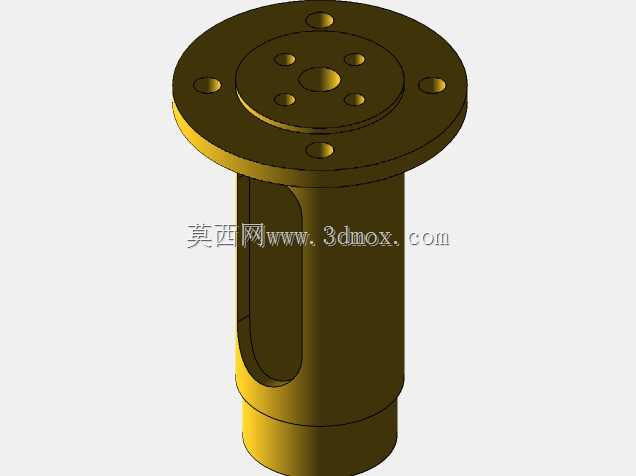

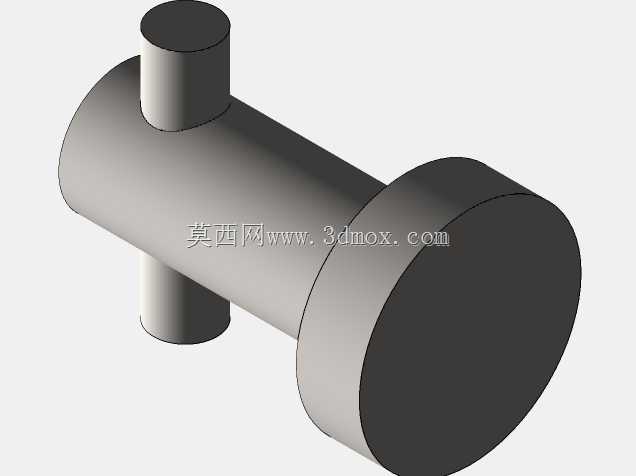

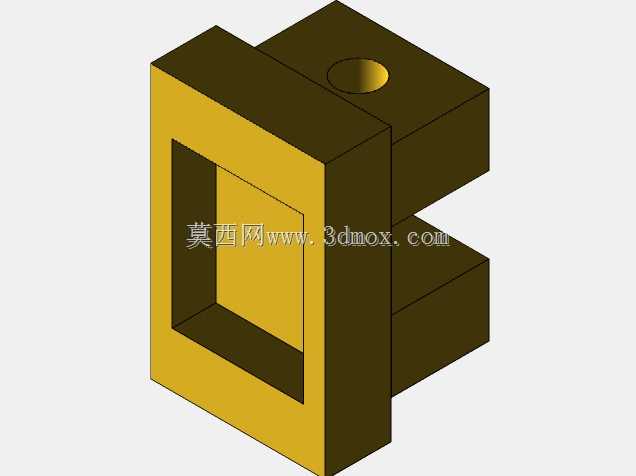

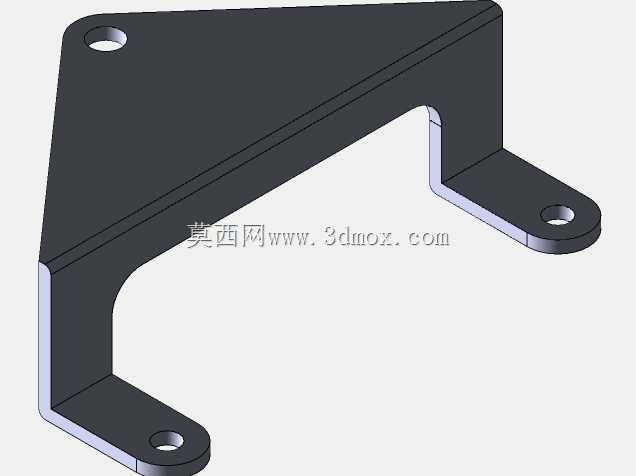

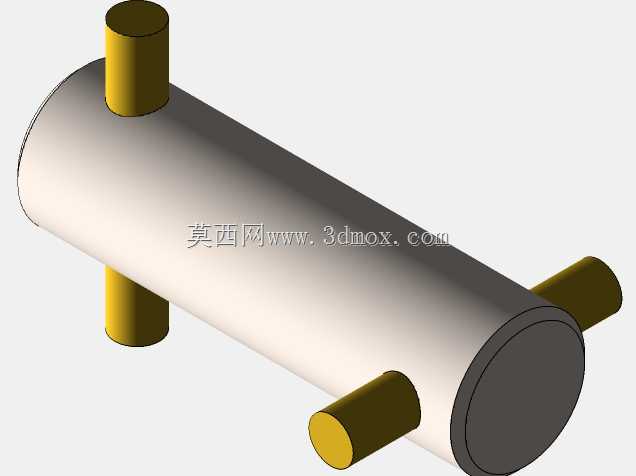

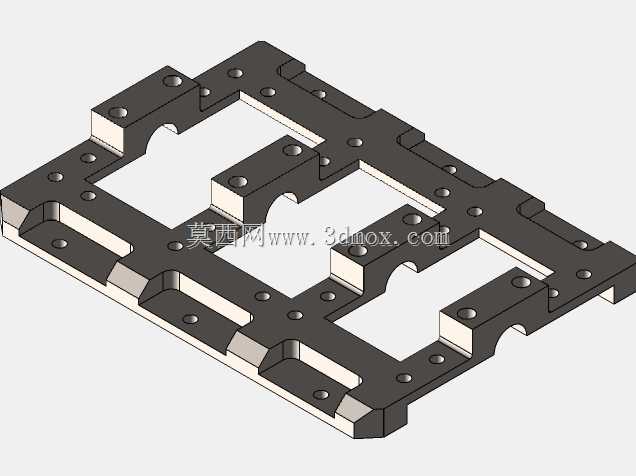

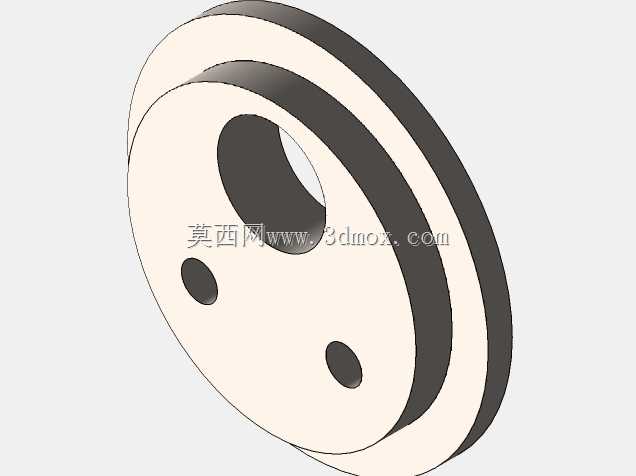

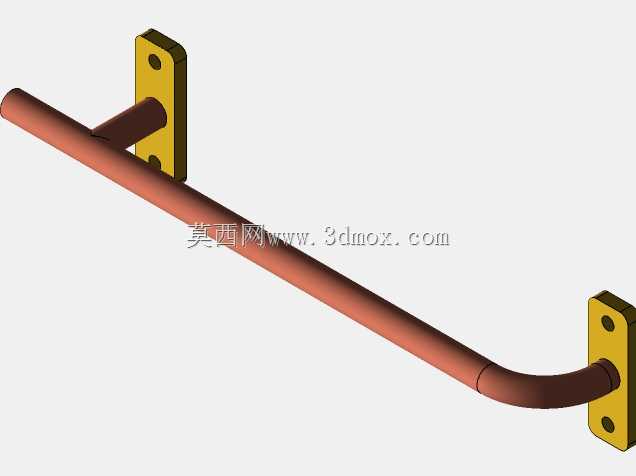

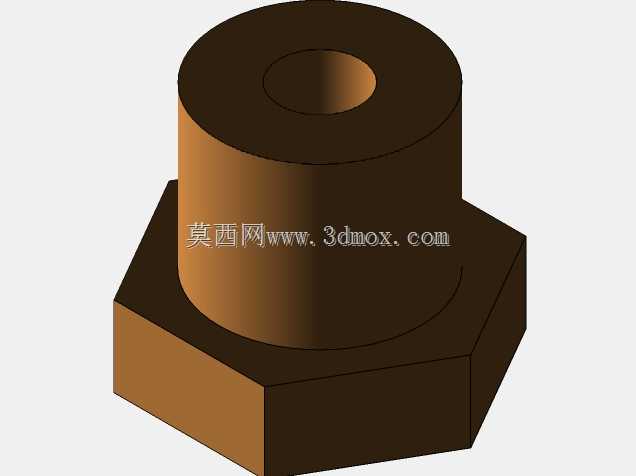

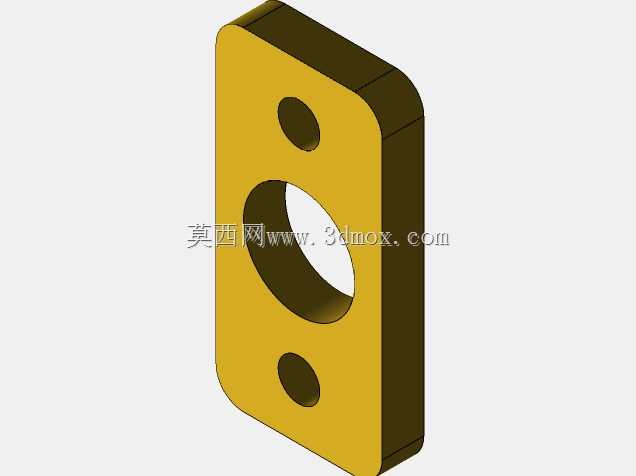

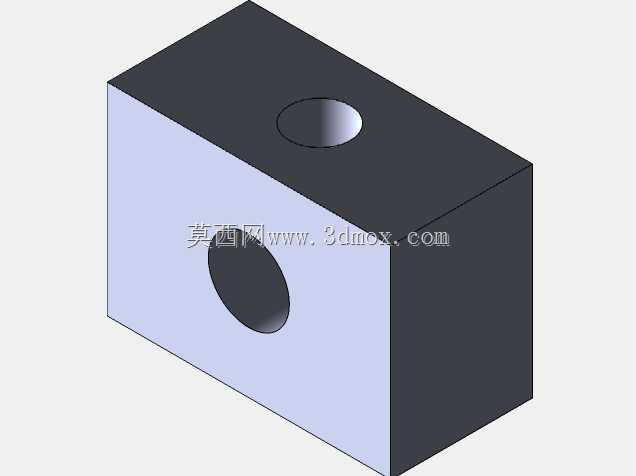

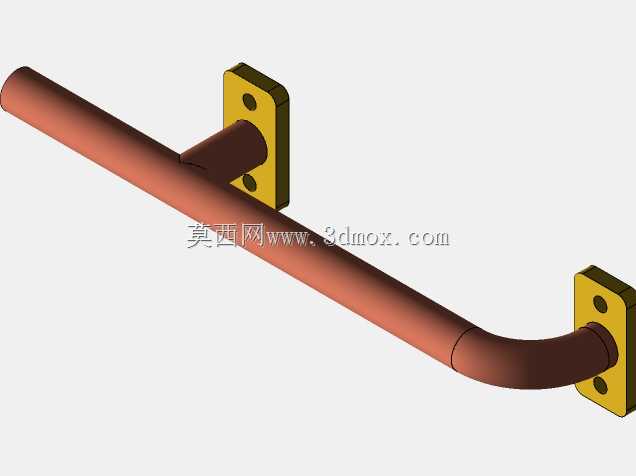

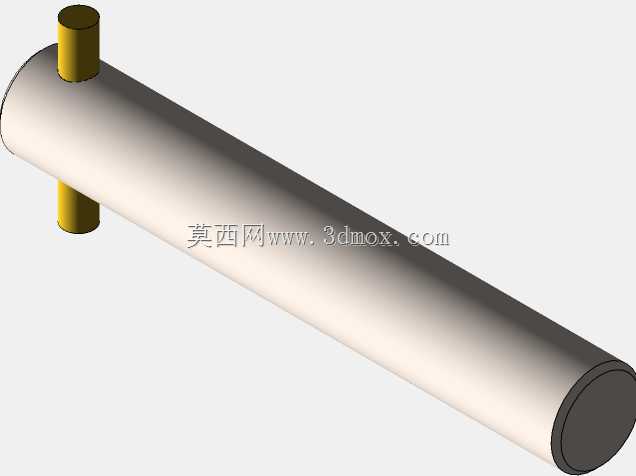

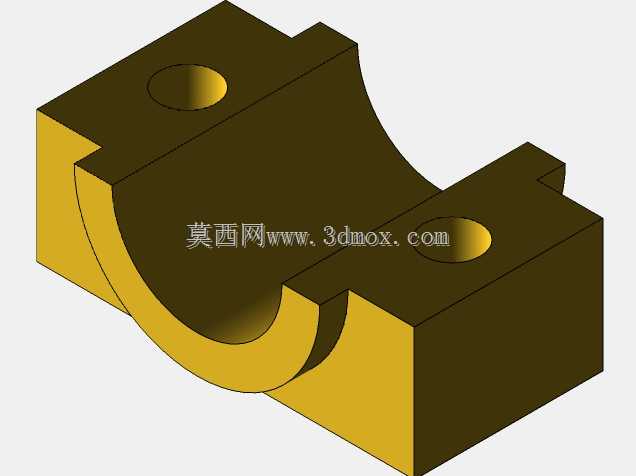

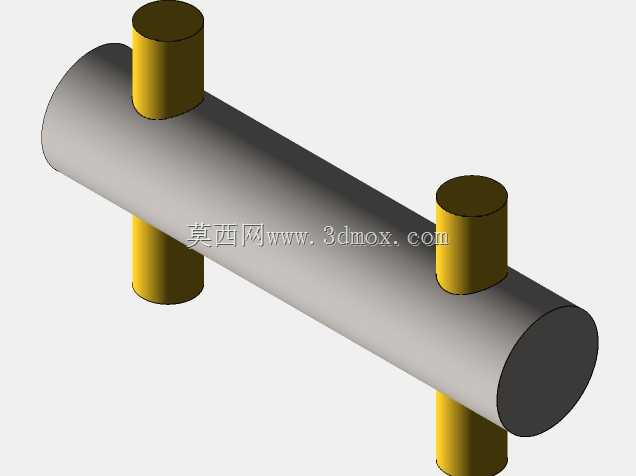

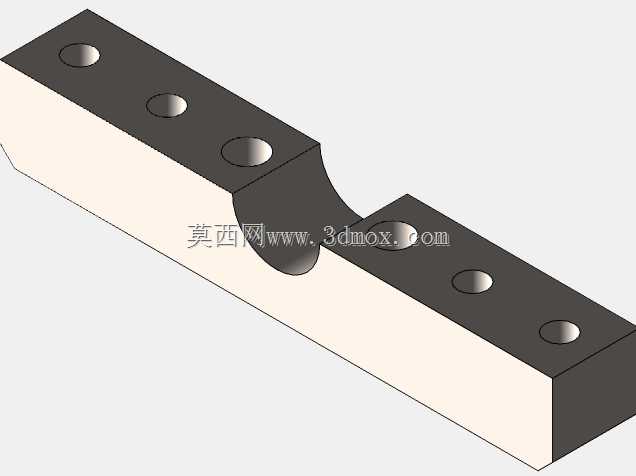

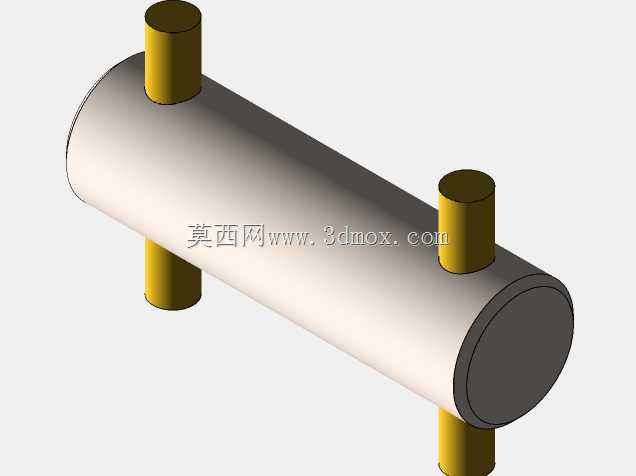

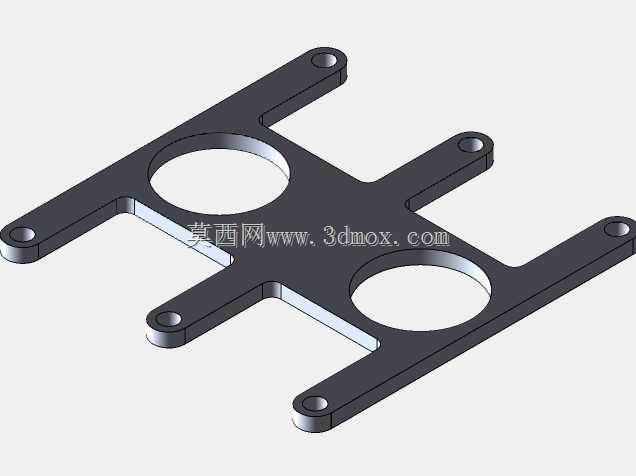

设计过程中充分考虑了立式结构的受力特性,机架采用框架式铸铁结构,四根垂直立柱承担汽缸的安装定位与受力传导,下部的曲轴箱集成了轴承安装位,曲轴两端采用滑动轴承支撑,可承受蒸汽做功带来的交变冲击载荷。管路布局上,进汽管路从主蒸汽分配腔分别接入两个汽缸的进汽口,排汽口统一汇总至下部排汽通道,减少了外接管路的数量,降低了蒸汽泄漏的风险。整机的外形尺寸控制紧凑,立式布局使得重心集中在下部安装面位置,运行时的振动幅度更小,不需要额外加装厚重的减震基座就能稳定运行。

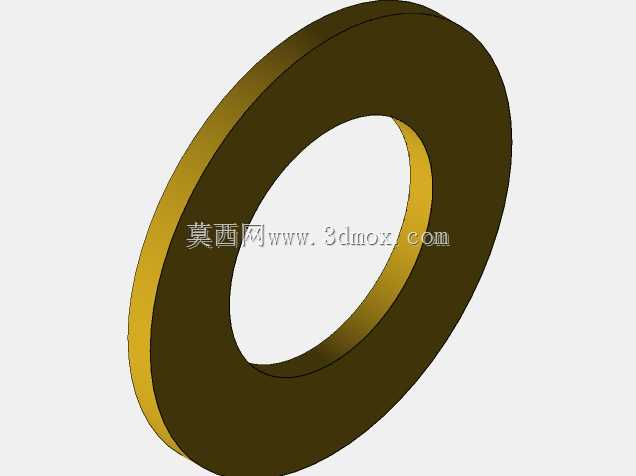

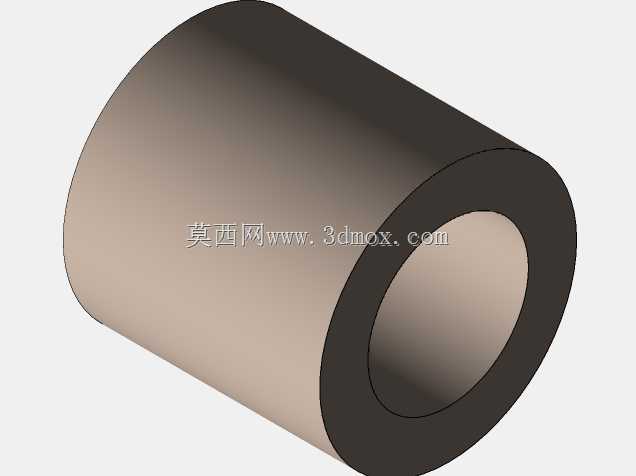

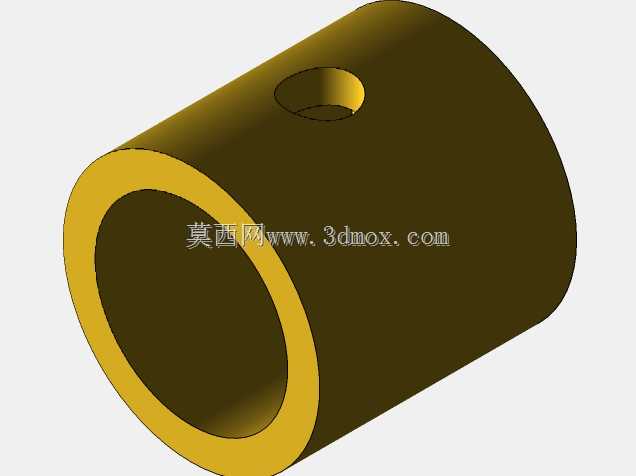

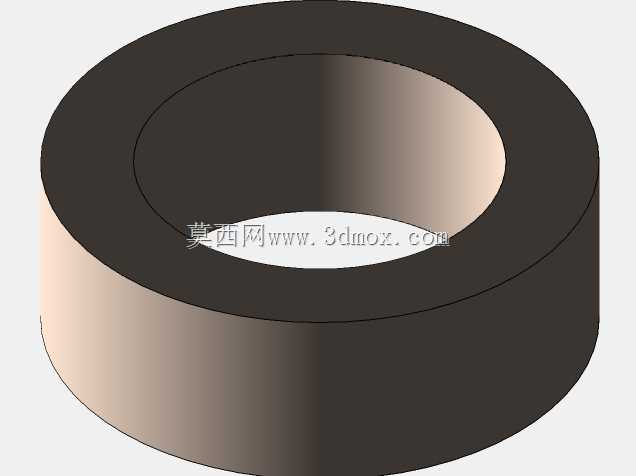

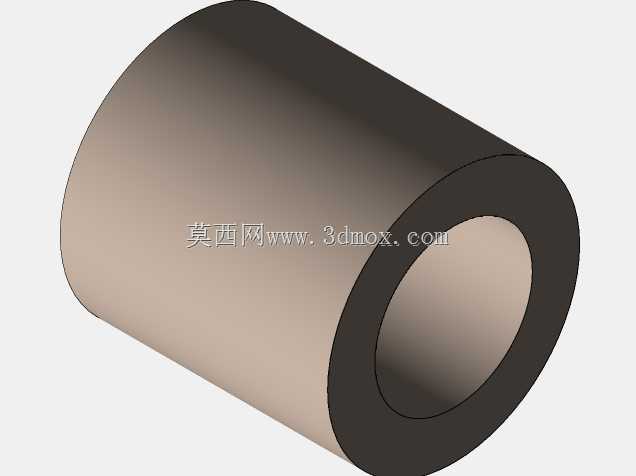

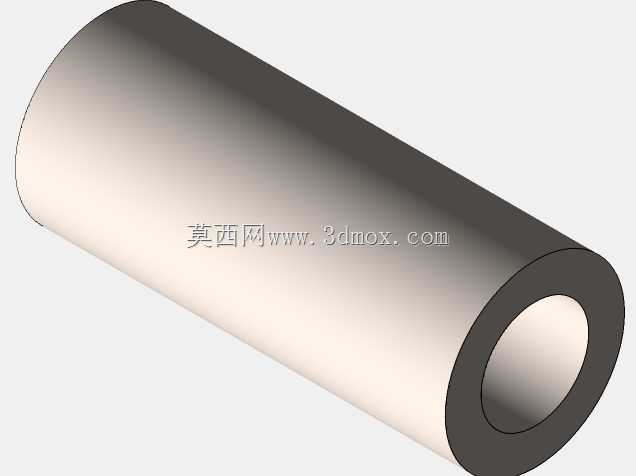

从功能特性来看,该装置可通过调整进汽压力调节输出功率与转速,适配不同负载的动力需求,所有运动部件都预留了润滑注油点位,日常维护时不需要完全拆解结构就能完成润滑保养。汽缸外壁的散热筋结构可加快做功后汽缸的散热速度,避免持续高温导致的密封件老化失效,延长设备的连续运行时长。传动连杆的铰接点都采用了耐磨衬套设计,可长期承受往复运动带来的磨损,降低长期使用后的维护成本。对于结构设计从业者来说,该模型完整呈现了往复式蒸汽动力的配气、传动、支撑全链路结构,可作为同类动力装置设计的参考样本,其立式布局的空间利用方案、双缸错相做功的结构设计思路,都能为小型动力设备的结构优化提供实际参考。
