皮卡货厢户外露营帐篷支撑滚杆结构

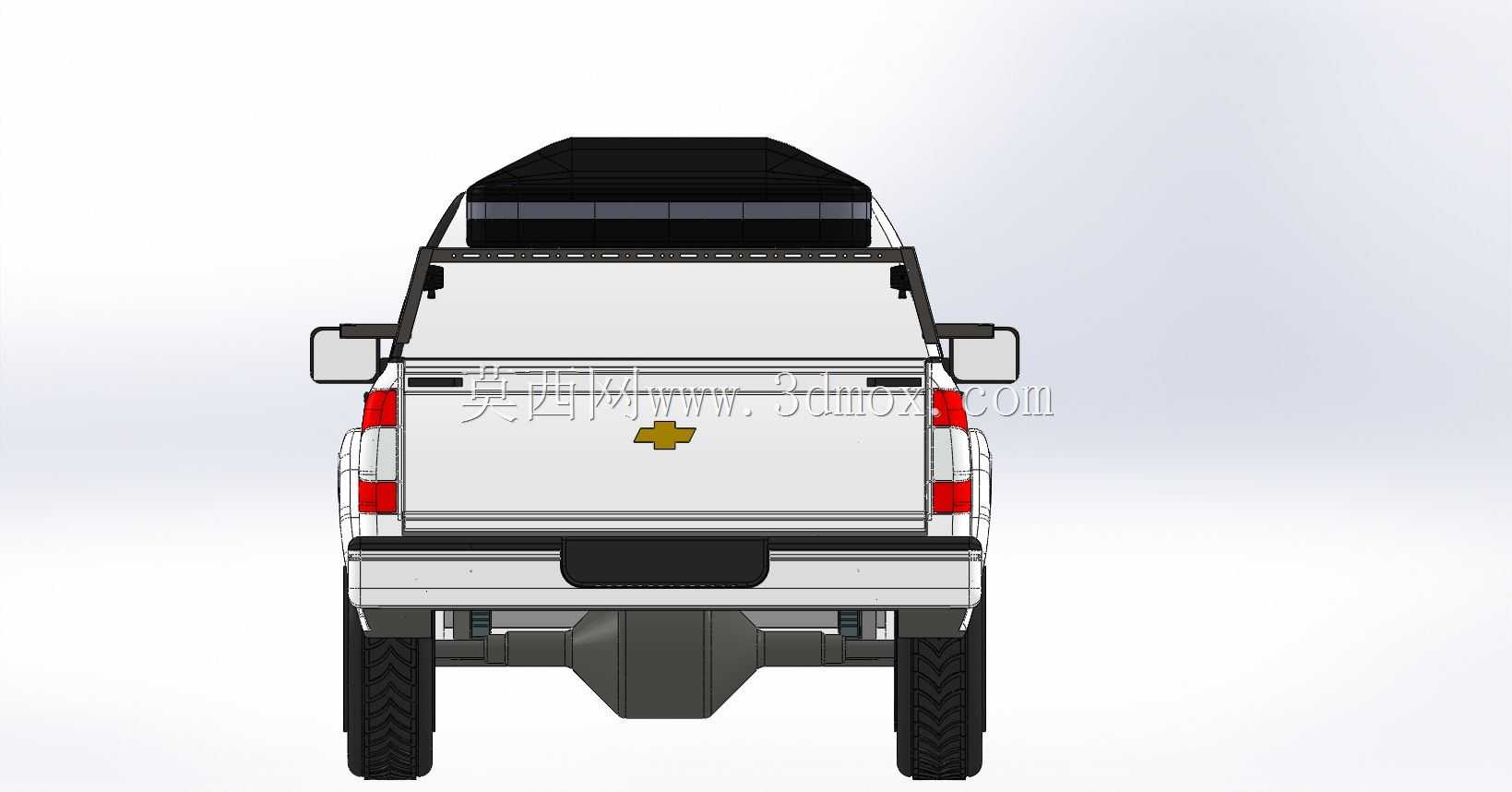

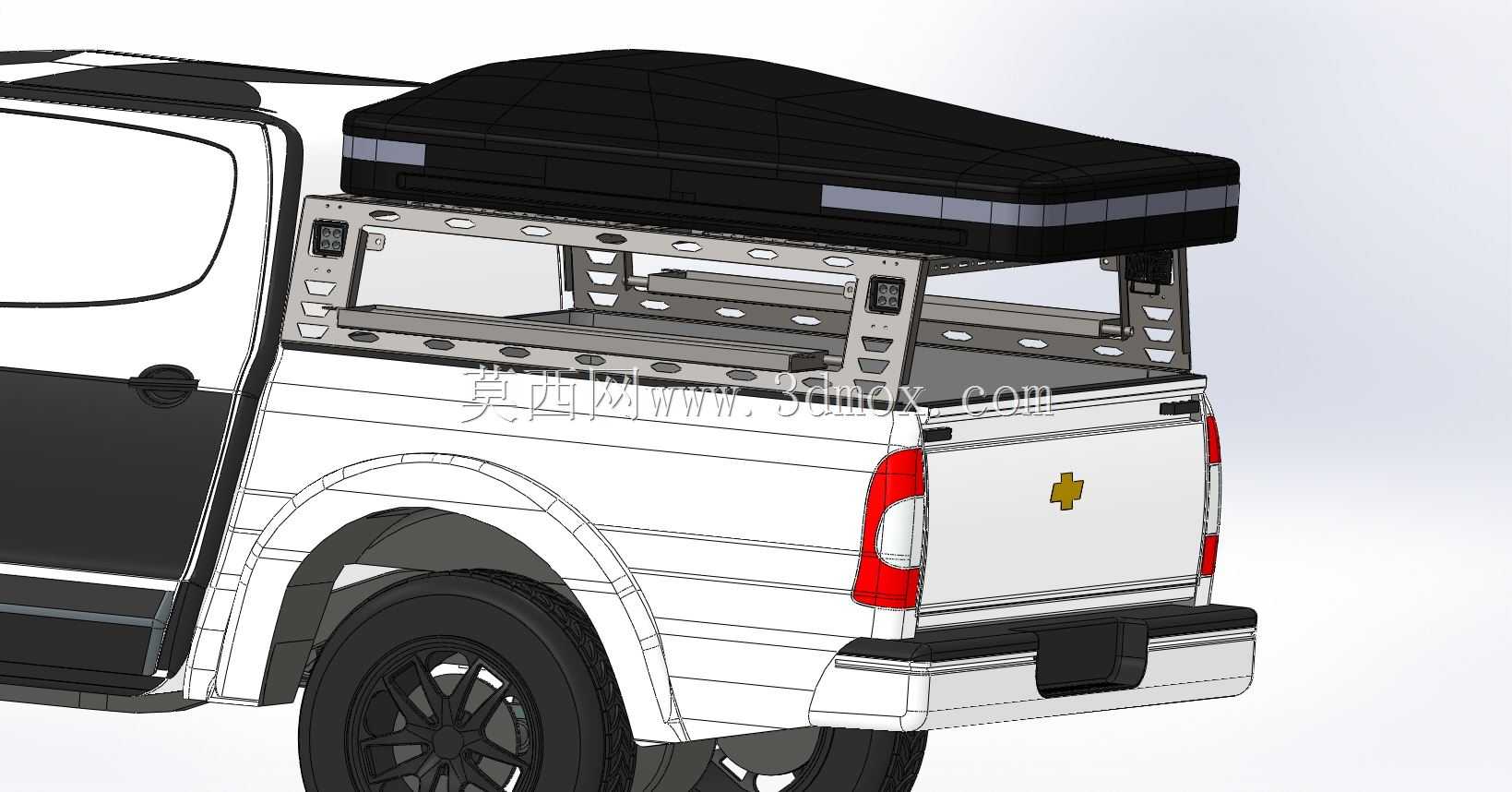

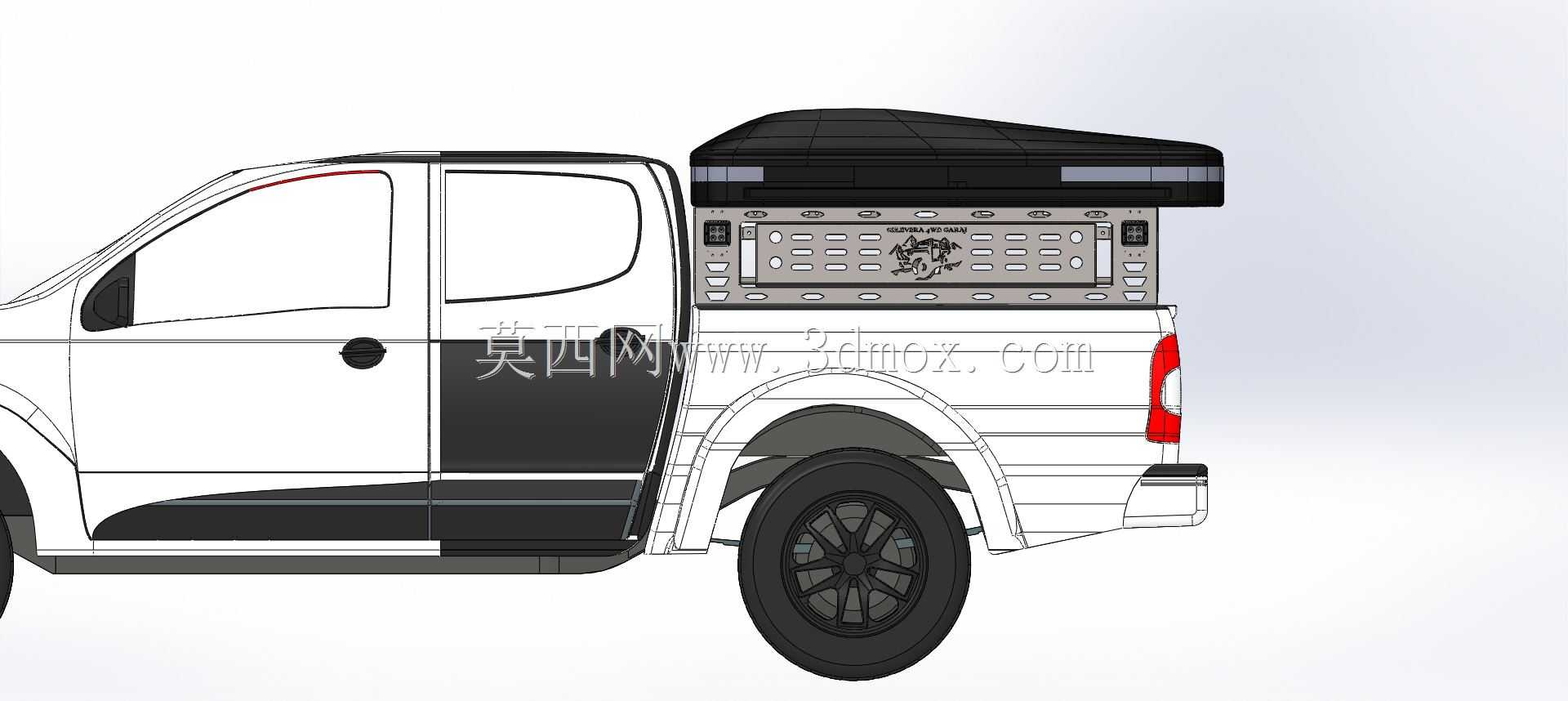

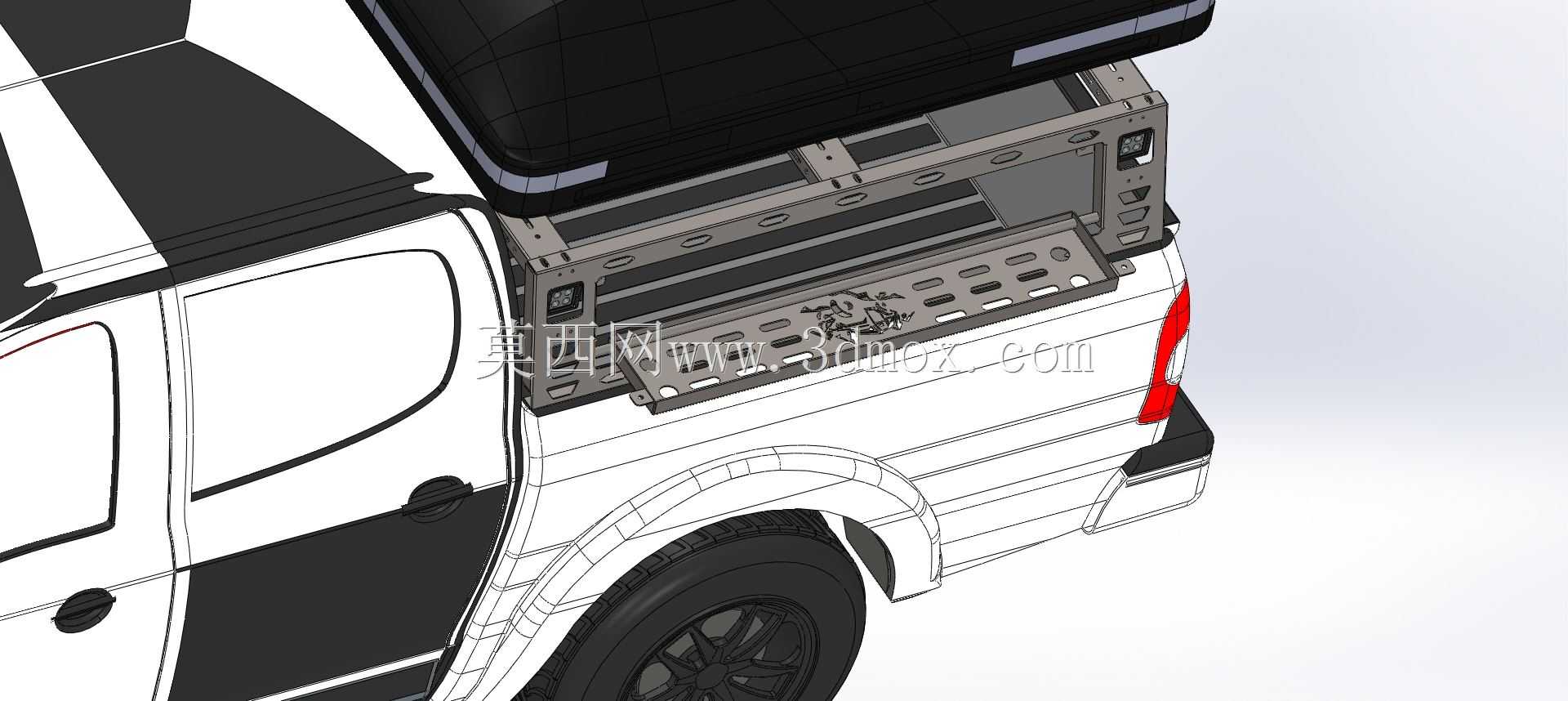

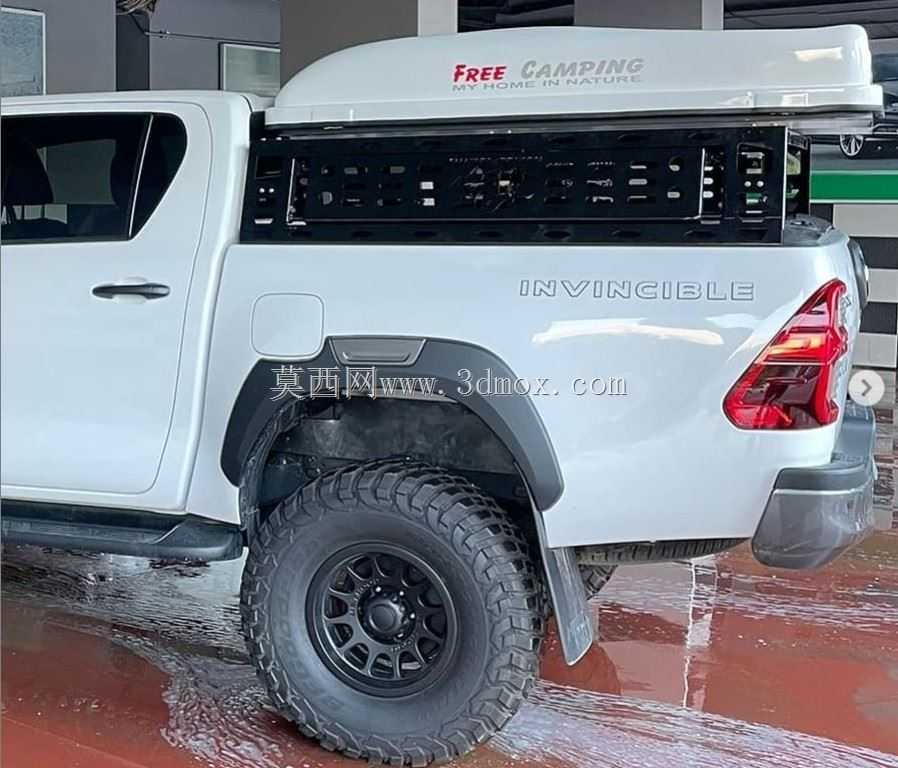

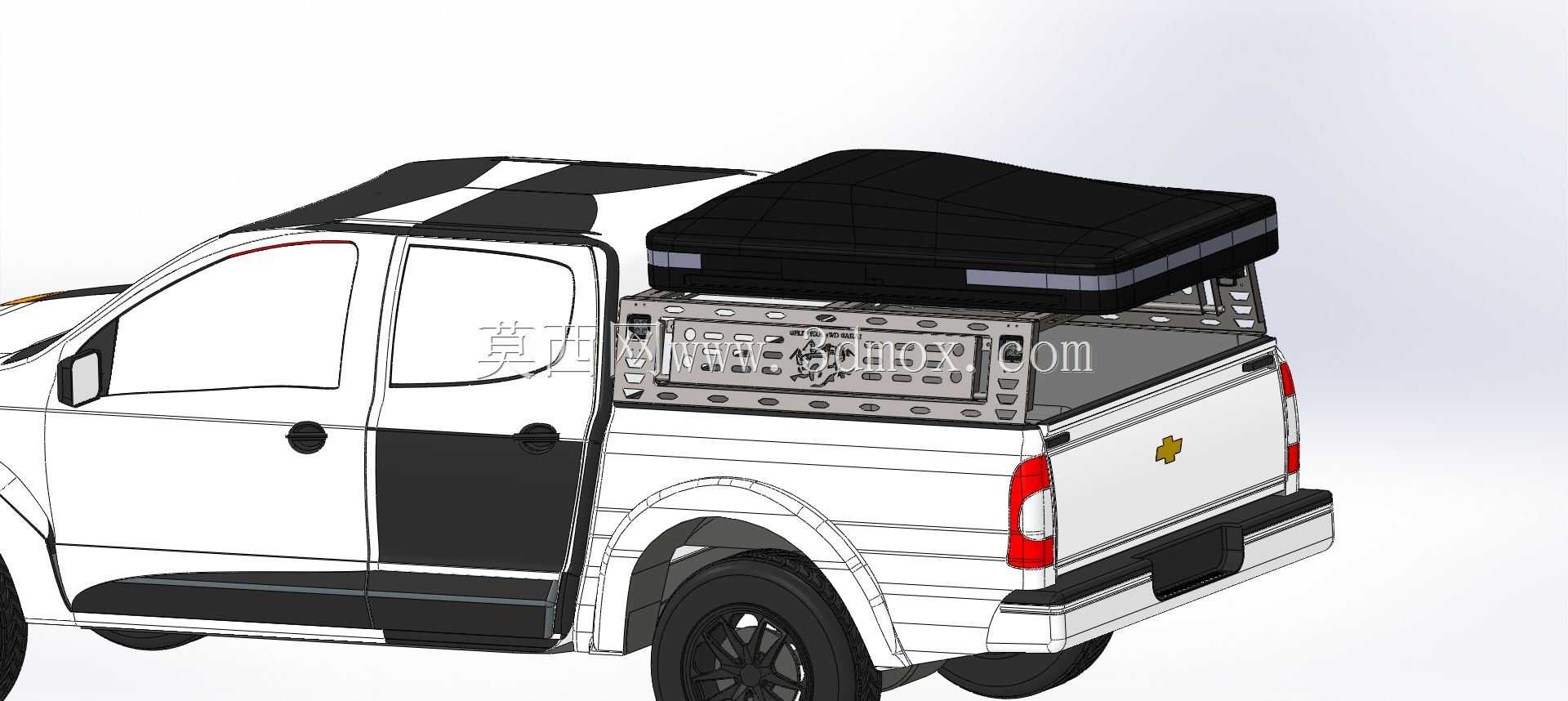

这套滚杆结构主要适配中型越野皮卡的货厢安装场景，针对户外自驾露营时车顶帐篷的承载需求设计，日常使用中可直接承担硬壳折叠露营帐篷的静态承重，同时在非铺装路面越野行驶时，抵消帐篷带来的侧向晃动与纵向冲击，避免货厢龙门架位置出现应力集中变形。从结构设计逻辑来看，滚杆主体采用分段式框架布局，两侧安装支座完全贴合皮卡货厢轮拱上方的原厂安装孔位，无需对车身钣金进行打孔切割，安装时仅需匹配对应车型的固定螺栓即可完成定位，安装边界严格控制在货厢内侧轮廓范围内，不会超出车身原有的宽度与高度限值，也不会影响货厢尾门的正常开合。滚杆中部的镂空面板采用等距排布的长圆孔设计，一方面可以降低整体结构的风阻系数，减少高速行驶时的风噪与额外油耗，另一方面预留的孔位可直接作为拓展锚点，固定工兵铲、脱困板、辅助照明灯等越野附加装备，无需额外焊接拓展支架。结构的受力路径经过针对性优化，帐篷的垂直载荷通过两侧竖向支撑梁直接传递到皮卡货厢的底部加强梁上，不会对货厢栏板造成额外压迫，横向连接的滚杆主体采用变截面设计，在靠近支座的位置做了加厚处理，对应越野工况下的扭转应力集中区域，中间段则适当减小壁厚，在保证整体刚性的前提下控制整体自重，避免过度增加车辆后轴负载。实际使用场景中，这套滚杆除了支撑露营帐篷之外，还可在长途穿越时作为货厢货物的前部挡架，防止急刹车时货厢内的行李向前滑移撞击驾驶室后窗，镂空结构也不会遮挡后挡风玻璃的观察视野，驾驶员可正常通过内后视镜观察货厢状态与后方路况。设计过程中充分考虑了户外使用的耐候性，所有结构棱边都做了圆角钝化处理，避免安装使用过程中划伤装备或人员，安装支座位置预留了2mm的调节间隙，可适配不同年款皮卡货厢的尺寸公差，避免出现安装孔位不对齐的问题，整体结构的静态承重可满足常规双人硬壳帐篷的满载需求，在动态越野工况下也能保持足够的结构稳定性，不会出现焊缝开裂或连接松动的问题。
