多工位转盘式电枢自动组装设备结构

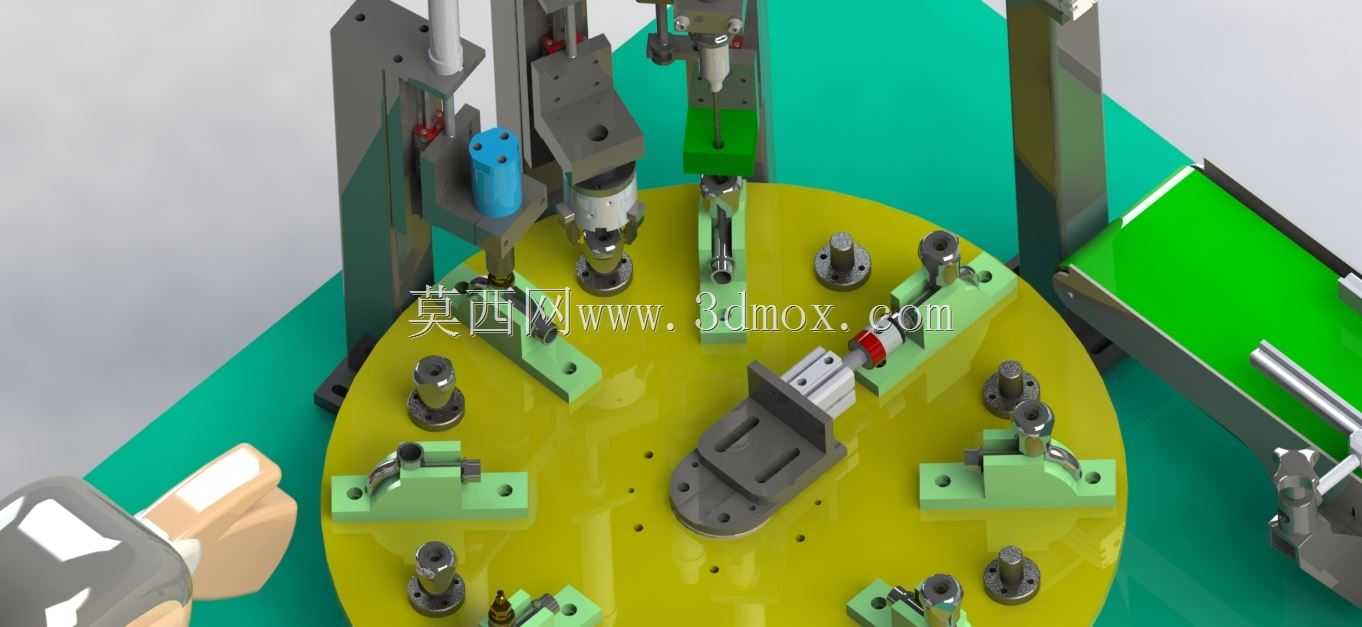

　　这套转盘式电枢组装结构，主要面向微小型电机电枢组件的批量化装配工序，适配小规格有刷电机电枢的半自动化或全自动化产线集成场景，常见于小型电机生产车间的电枢工段，替代传统单工位人工逐件装配的作业模式，能有效压缩工序间的工件转运等待时间，减少人工装夹对位的偏差问题。从结构布局来看，核心承载采用大直径圆形回转工作台，台面上沿圆周方向均匀分布多组适配电枢组件的定位工装，每组工装都针对电枢的基座、绕线组件、端盖等零件做了仿形定位设计，工装的定位销与压紧块采用快换式结构，可根据不同规格电枢的外形尺寸快速更换适配模块，无需对整个转盘台进行大规模拆装调整。转盘周边沿回转方向依次布置多组功能执行工位，包含零件上料定位工位、组件压装工位、紧固件锁附工位、

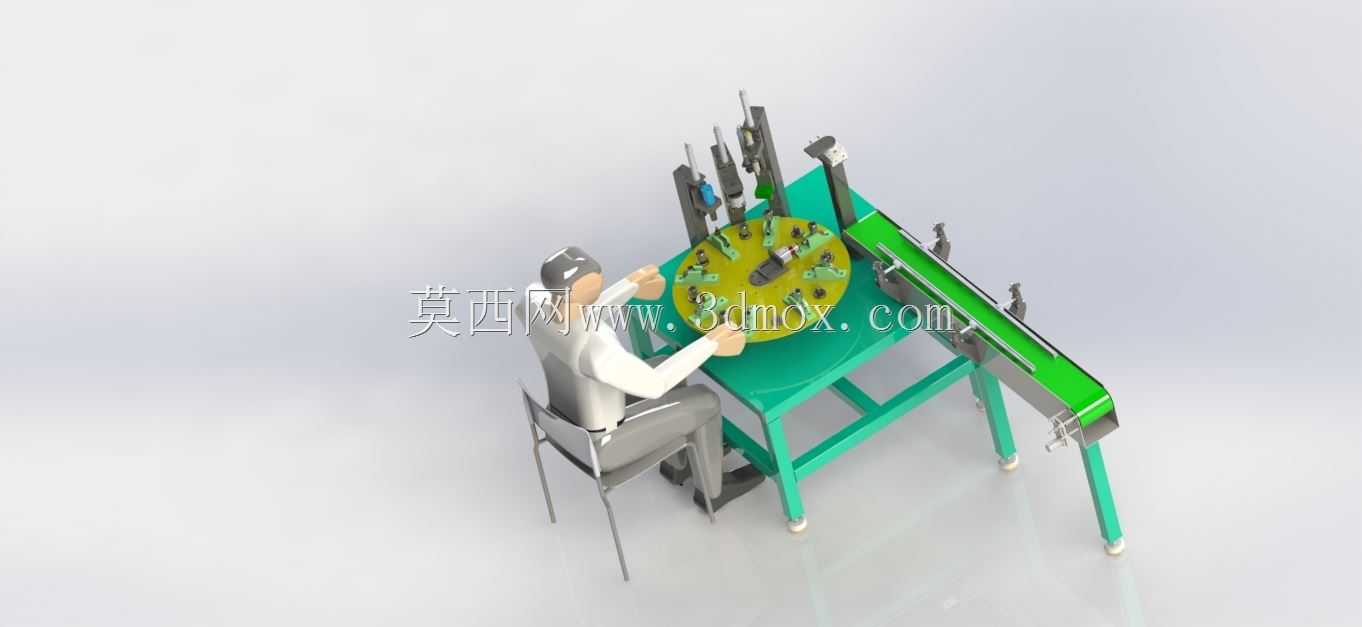

　　成品检测工位以及下料输出工位，各工位的执行机构均采用立式立柱支撑结构，固定在转盘外围的设备台架上，执行端的工作行程覆盖对应工装的作业区域，压装工位配置了带导向的压头结构，压合过程中通过线性导轨保证压头的垂直进给精度，避免压装偏斜导致电枢绕组或换向器损伤。设备的侧边配置皮带式输送机构，衔接成品下料工位，装配完成的电枢组件可通过下料工位的拨料机构直接转移到输送皮带上，流转到下一道工序。设计过程中，首先考虑的是工序节拍的匹配性，转盘的分度回转角度与工位数对应，每次回转的停顿时间可根据各工位的作业时长调整，保证各工位作业同步完成，不会出现某一工位等待其他工位的节拍浪费；其次是工装的定位精度，电枢组件本身属于精密电机部件，装配同轴度要求较高，

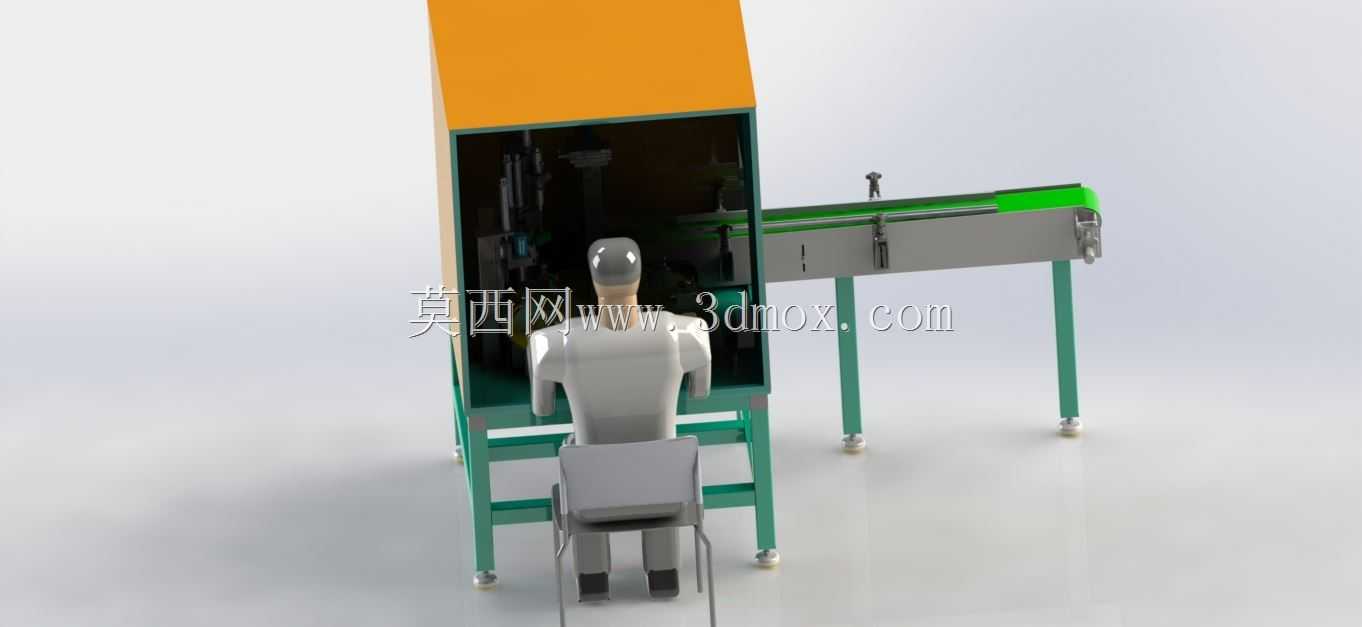

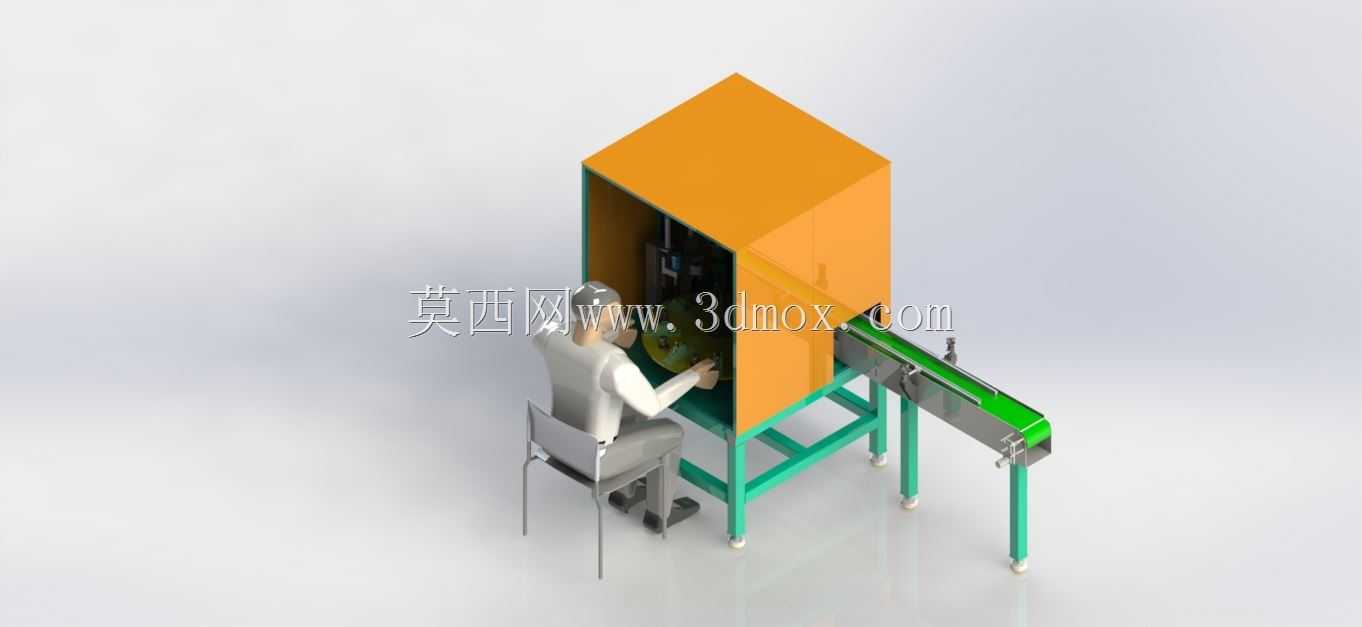

　　因此转盘的回转支撑采用高精度回转支承结构，配合分度定位机构保证每次回转后工装的位置重复定位精度控制在0.02mm以内，满足压装、锁附工序的对位要求。从安装边界来看，整套结构的主体占地为矩形布局，转盘直径根据工位数设计为适配8工位的尺寸，整体设备的台面高度符合常规车间作业的人机工程要求，外围的防护空间预留了足够的维护操作距离，各执行机构的驱动管线均沿立柱内部或台架下方的走线槽布置，避免管线外露干涉转盘回转。在功能实现上，这套结构可完成电枢组件从散件到成品的多工序连续装配，上料工位可兼容人工上料或振动盘自动上料的对接，压装工位可根据工艺需求配置压力检测模块，实时监控压装力的曲线变化，筛选出压装不到位或零件错装的不良品，

　　锁附工位可配置电动螺丝刀组件，自动完成紧固件的拧紧作业并记录拧紧扭矩数据，检测工位可配置视觉或位移传感器，检测电枢组件的装配高度、换向器位置等关键尺寸参数。整套结构的刚性设计经过校核，转盘台架采用型钢焊接结构并做时效处理，避免长期回转作业产生结构变形，各工位的执行机构支撑立柱与台架采用螺栓刚性连接，压装作业时的支撑变形量控制在允许范围内，保证装配精度的长期稳定性。对于结构设计从业者来说，这套转盘式多工位装配结构的布局思路，可直接复用到各类小型机电组件的自动化装配设备设计中，尤其是需要多工序连续作业的小零件装配场景，通过调整工装结构与工位执行机构的类型，即可快速适配不同产品的装配需求，大幅缩短同类设备的设计开发周期。
