家用燃气瓶便携防护收纳提篮结构设计

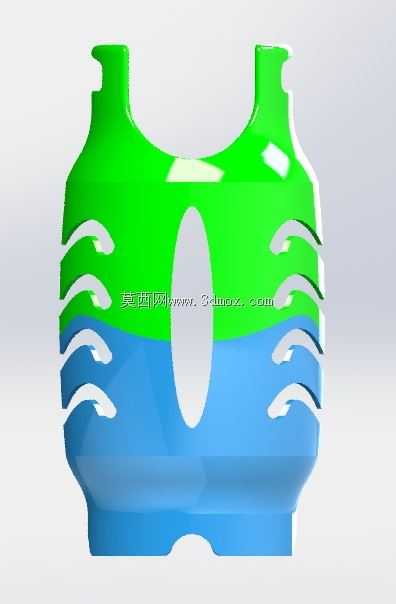

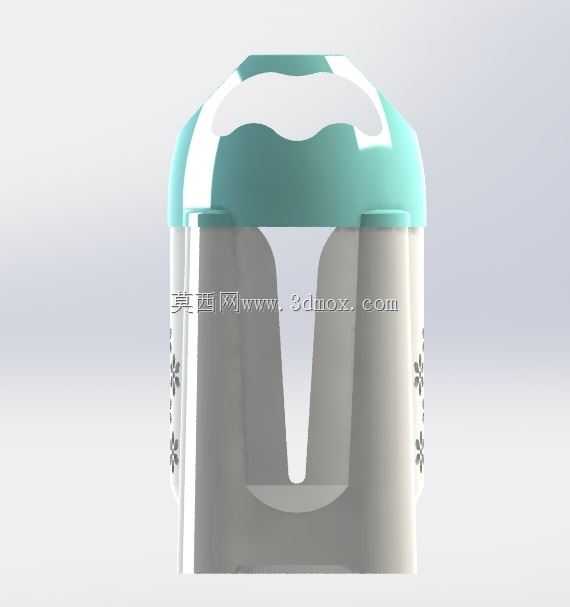

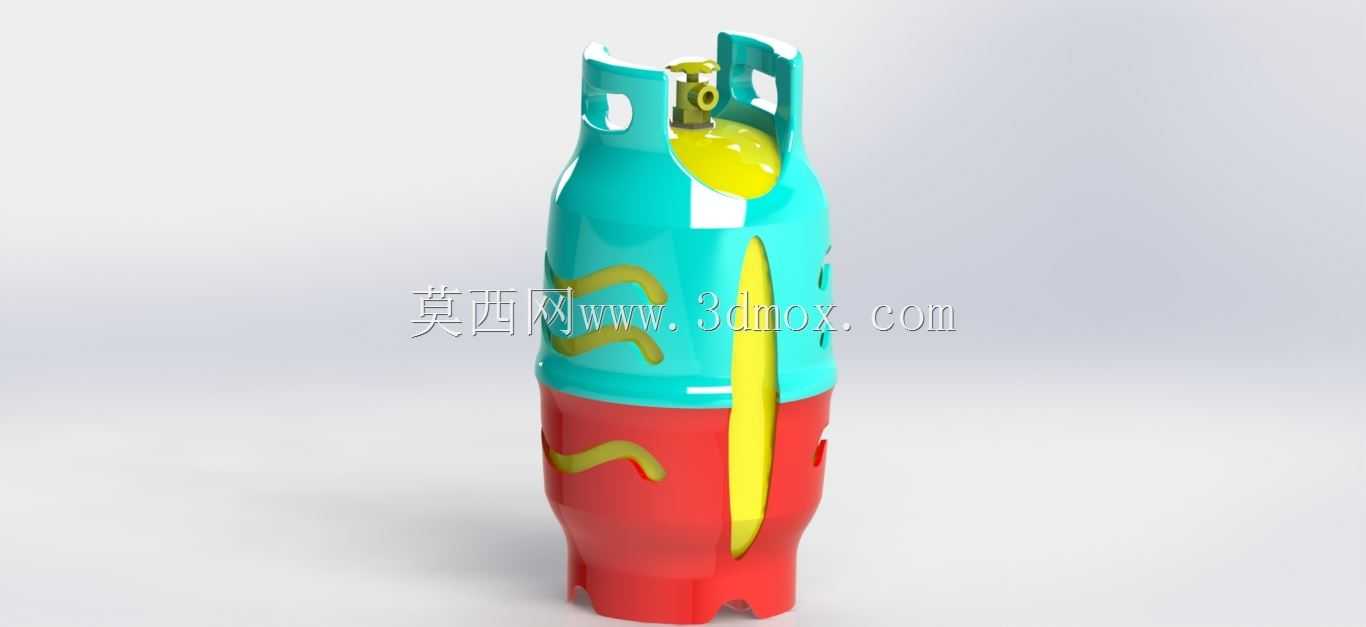

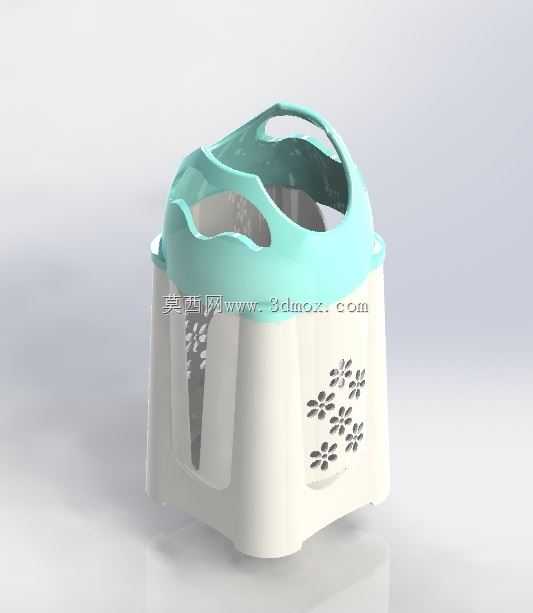

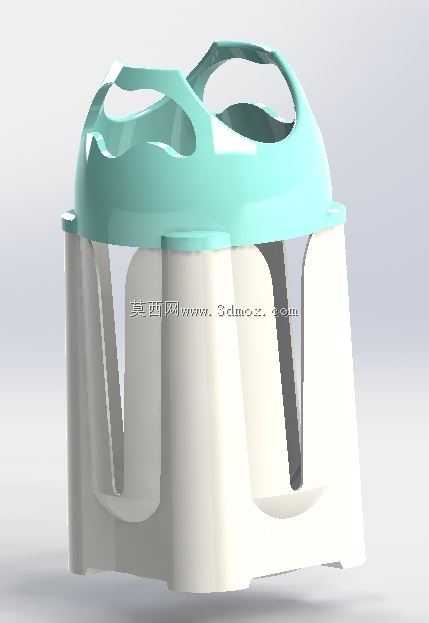

　　这款承载结构主要面向家用小型液化石油气钢瓶的日常收纳与短途转运场景，在餐饮后厨、户外露营、流动摊贩作业等场景中也可适配同规格气瓶使用，解决裸气瓶放置易倾倒、搬运无受力点、瓶身易被剐蹭磕碰的实际问题。从结构设计逻辑来看，整体采用立式筒状包裹构型，底部设置带定位凸边的承托底座，底座内侧预留与气瓶底圈匹配的限位卡槽，气瓶装入后可限制径向窜动，避免搬运过程中瓶身与篮体发生相对滑移；上部的提手集成段做了对称式镂空开口，既形成可供手部抓握的受力空间，也能在气瓶装入时起到导向作用，无需精准对位即可顺着开口滑入承托位。提手部位的受力筋做了加厚处理，通过有限元受力校核，可承受满装气瓶的整体重量，长期提拉不会出现应力断裂问题，提手边缘做了大圆弧过渡，

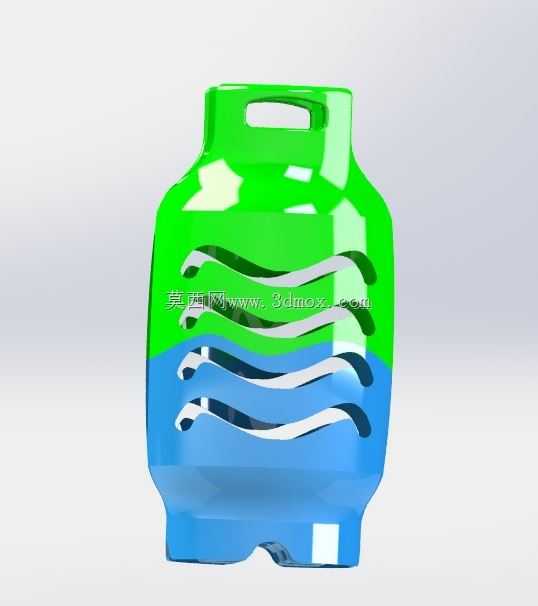

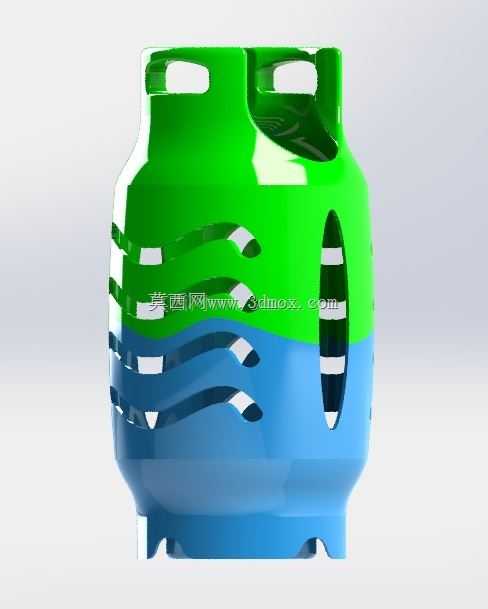

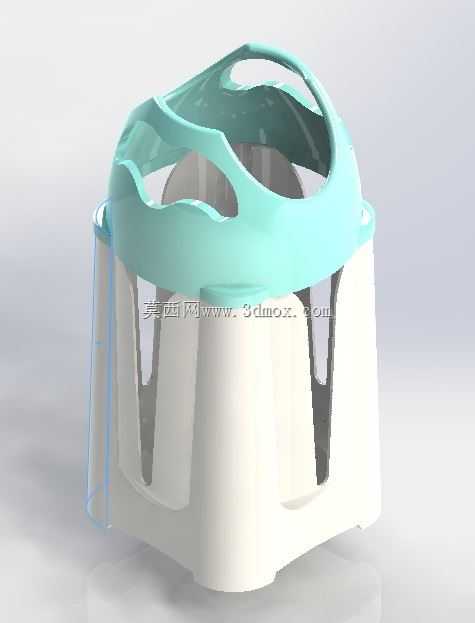

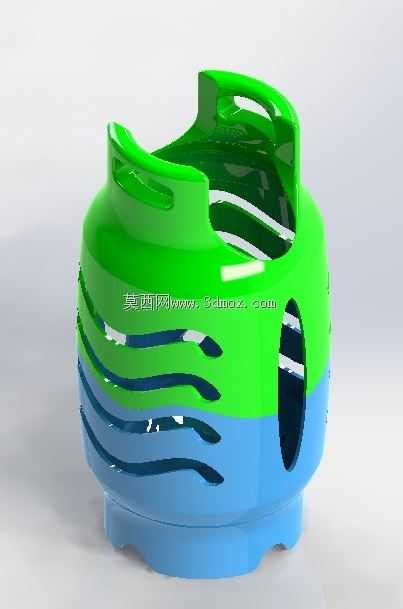

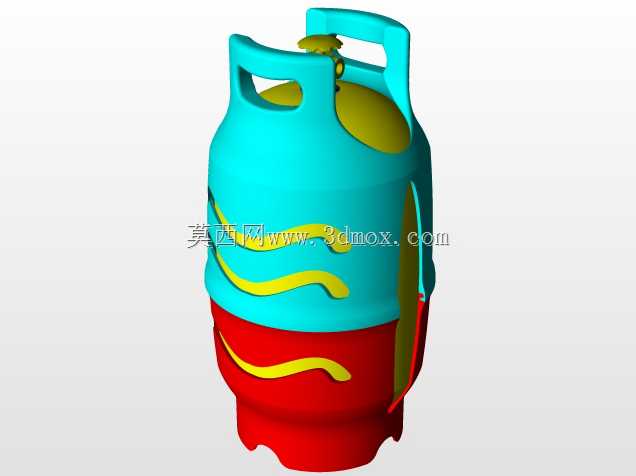

　　避免搬运时硌伤手部。篮身主体采用分段式镂空设计，侧面开设的长条形观察槽可直接观察气瓶表面的液位标识、检验钢印，无需将气瓶从篮中取出即可查看状态，同时镂空结构能减轻整体自重，降低搬运时的额外负载，也能避免瓶身与篮体完全贴合导致的积水积灰问题，日常清洁时可直接冲洗，污水会从底部的排水缝隙自然流出。外形尺寸方面，整体高度适配常规5公斤级家用液化气瓶的瓶身高度，内径与气瓶外径预留3-5mm的装配间隙，既不会因为间隙过小导致气瓶卡滞难以装入，也不会因为间隙过大造成搬运时瓶身晃动；底部承托面的外径大于瓶身最大外径，放置时的支撑面足够大，即使受到侧向轻微碰撞也不会发生倾翻，可直接放置在厨房台面、露营营地地面、流动餐车操作台面上使用，

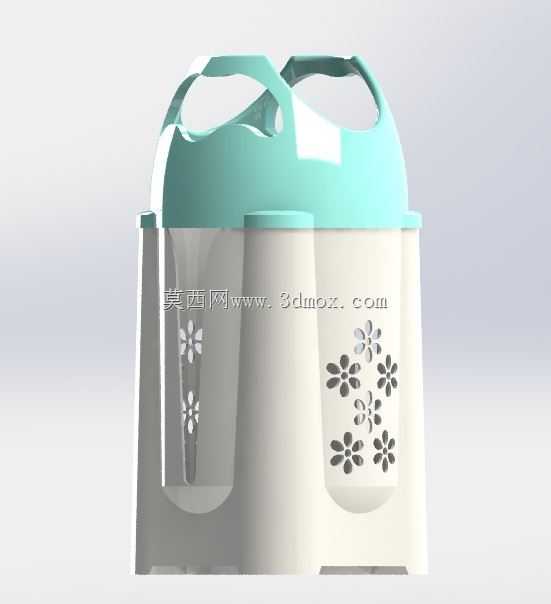

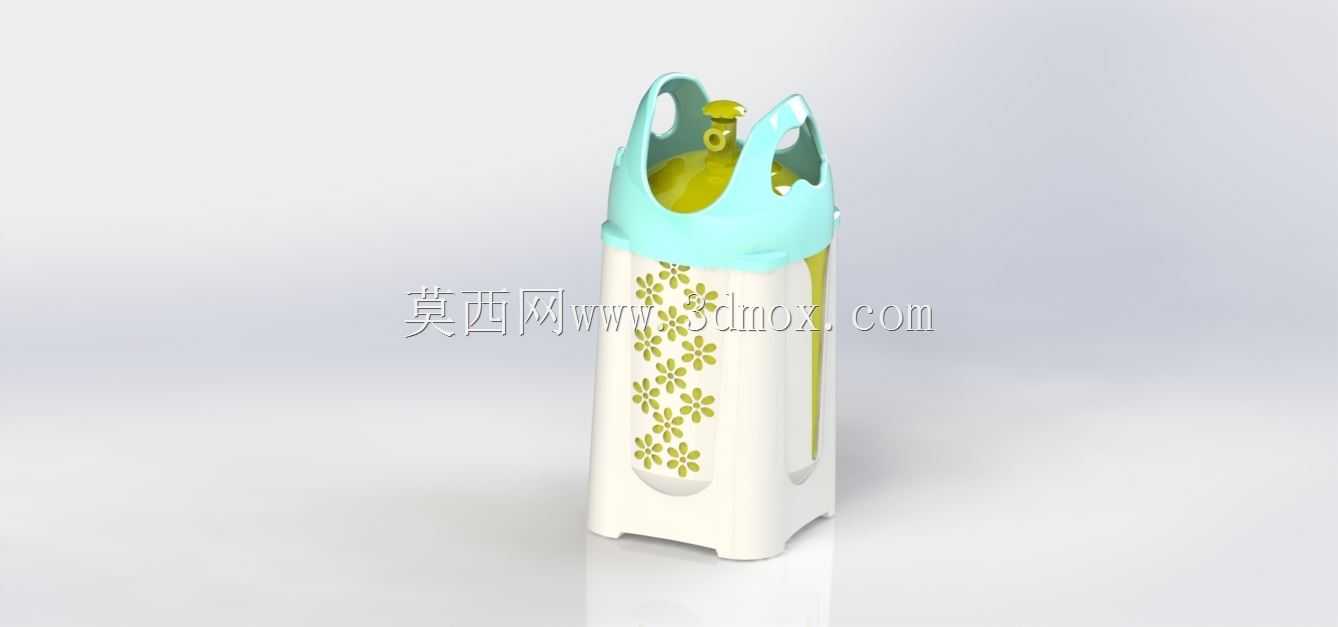

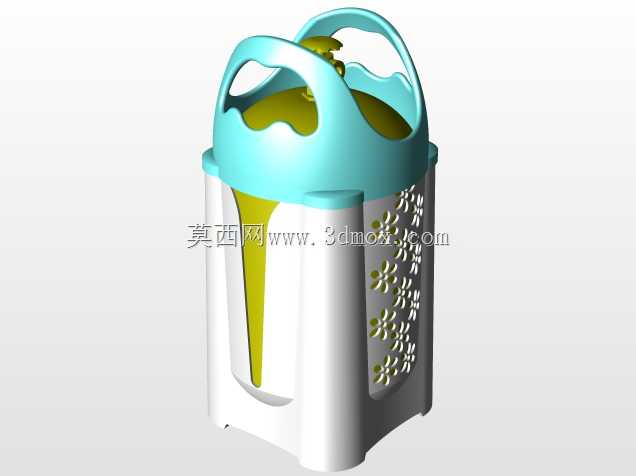

　　无需额外固定结构。篮体顶部的限位圈做了内收翻边，刚好卡在气瓶肩部的凸缘位置，与底部的承托底座形成上下两点限位，即使将篮体整体倾斜搬运，气瓶也不会从篮体中滑出。考虑到家用场景的外观需求，篮身侧面预留了装饰图案的成型区域，可通过注塑一体成型不同的装饰纹样，适配不同的家居装修风格，不会像传统金属气瓶架那样外观生硬突兀。材质选用上适配常规注塑成型工艺，壁厚均匀控制在2.5-3mm，所有转角位置都做了R2以上的圆角过渡，避免注塑过程中出现应力集中、缩痕等成型缺陷，适合批量注塑生产，装配时无需额外紧固件，一体成型即可完成所有功能结构的加工，生产效率较高。实际使用过程中，用户可直接将气瓶装入篮内，通过上部的提手完成气瓶的短距离挪动，

　　日常放置时篮体可作为气瓶的防护外壳，避免厨房内的厨具、食材直接磕碰瓶身，也能减少瓶身表面的漆面磨损，延长气瓶的外观使用寿命；在户外使用场景下，篮体底部的垫高结构可让瓶身远离地面的积水、泥土，避免瓶底长期接触潮湿介质出现锈蚀问题。
