大型长行程纤维缠绕加工设备结构

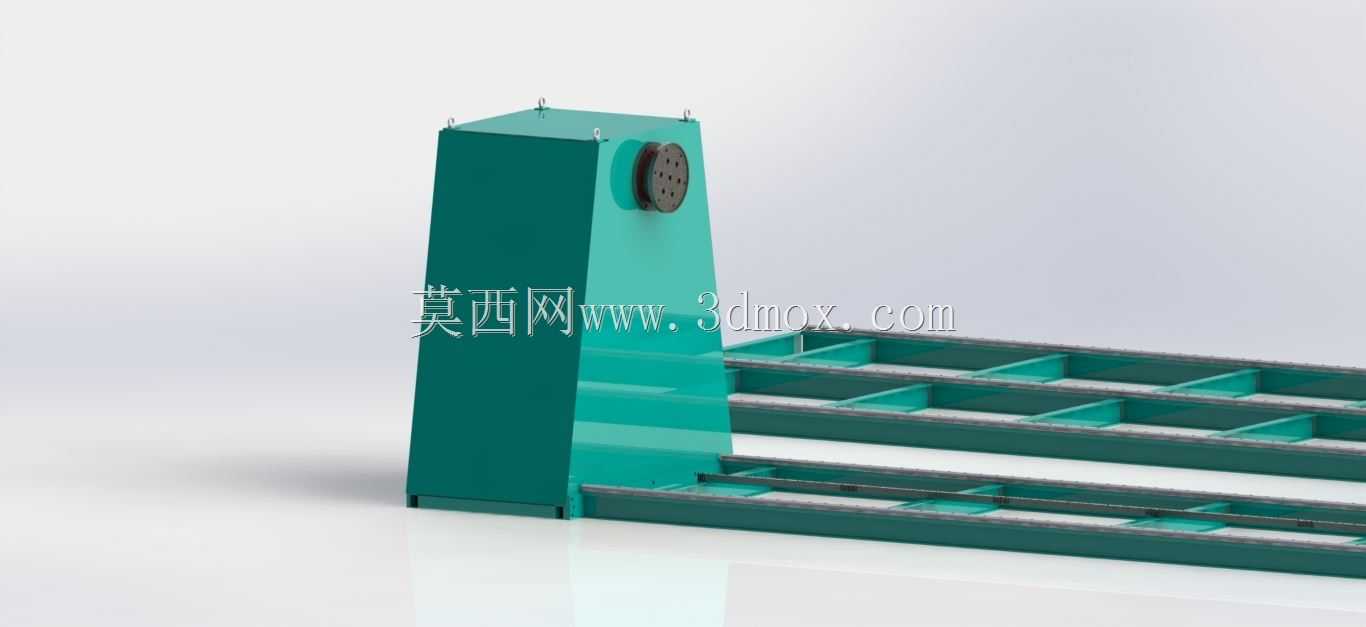

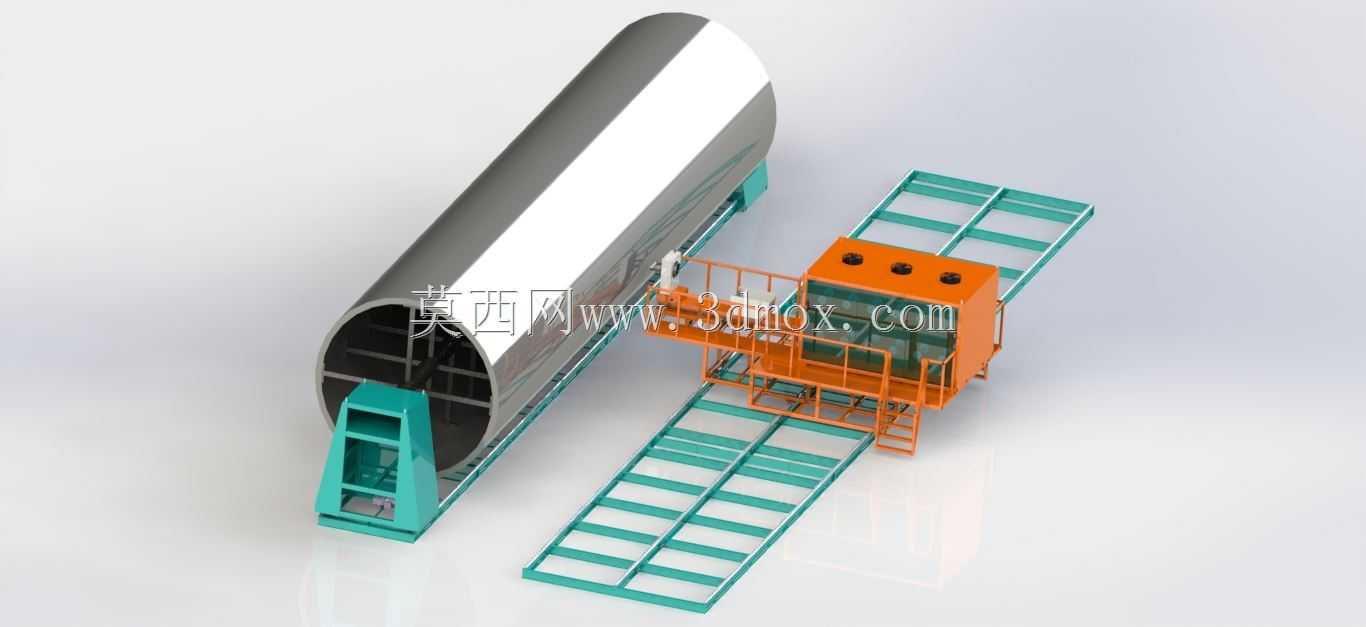

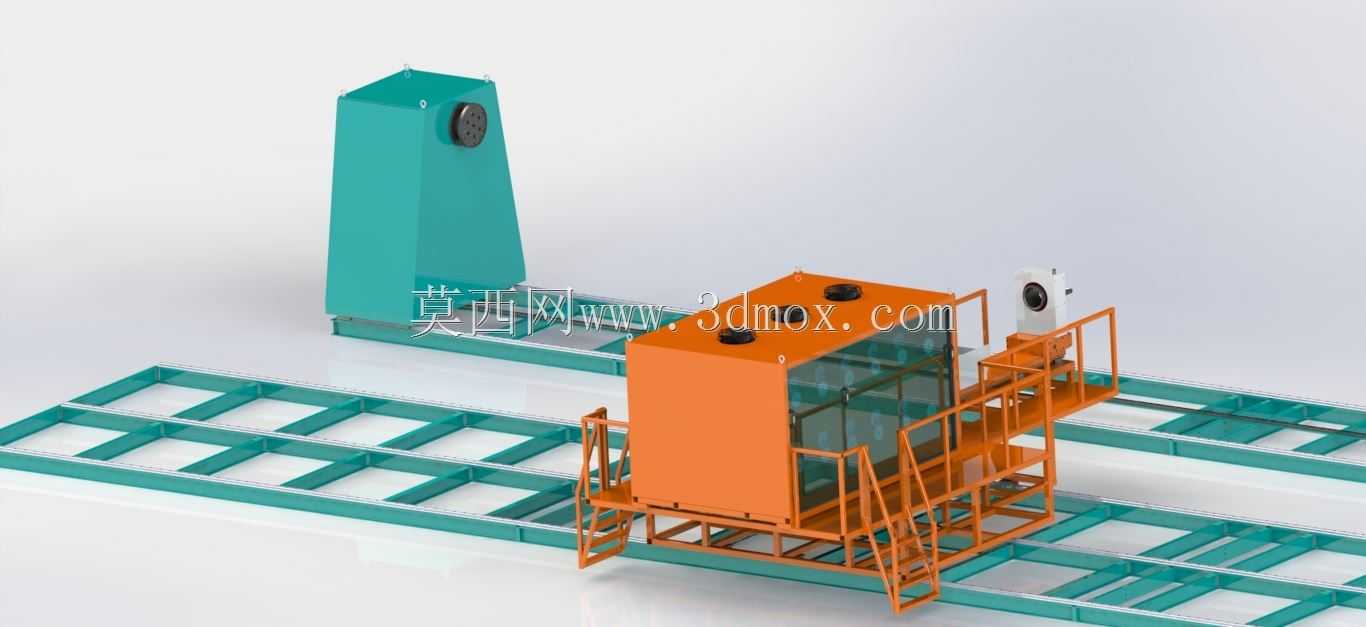

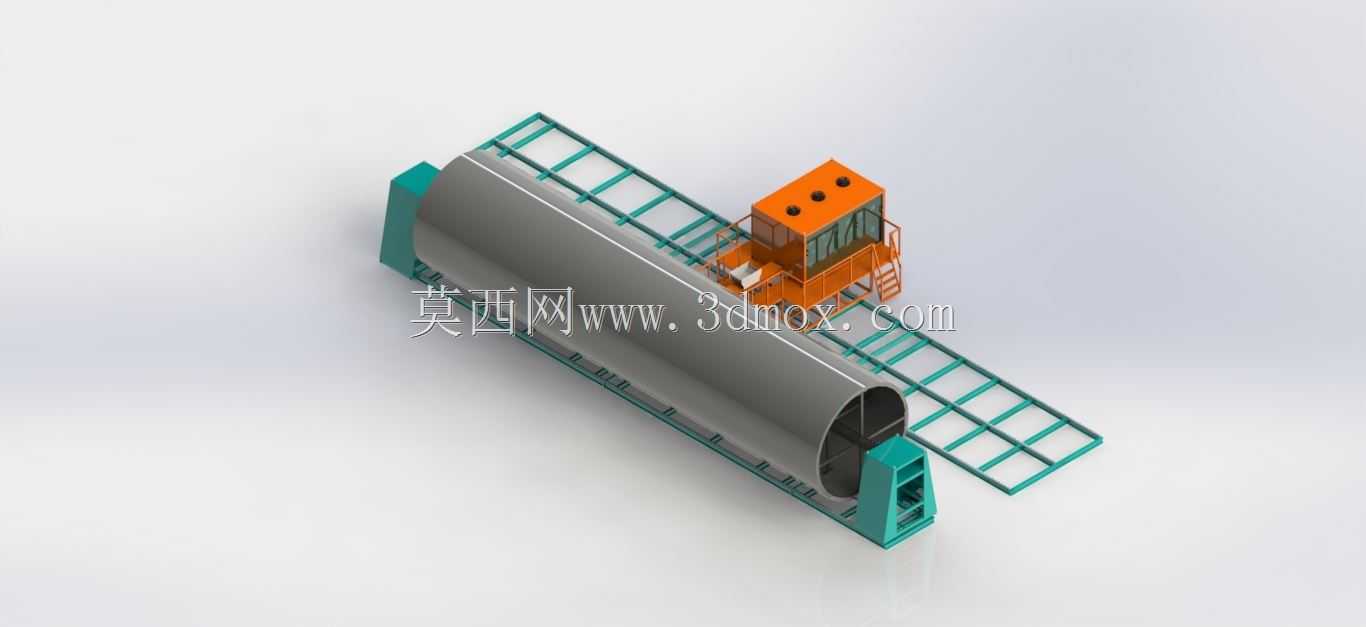

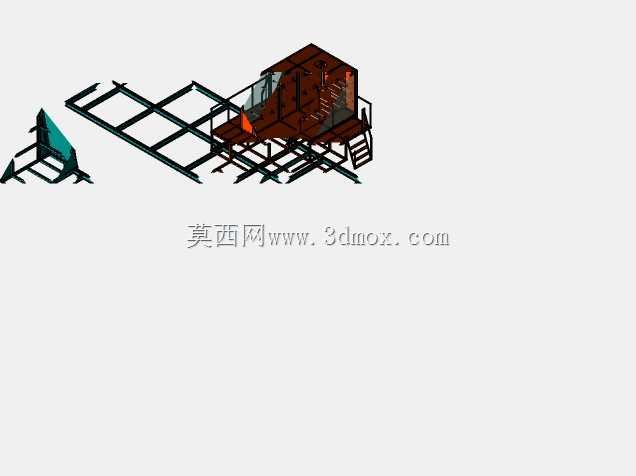

　　这套纤维缠绕设备的结构设计，核心面向大尺寸复合材料回转构件的批量缠绕成型需求，常见于玻璃钢管道、储罐、复合材料杆塔、风电叶片根部构件等产品的生产场景，适配多规格长尺寸工件的连续缠绕加工，解决传统小型缠绕设备行程不足、装夹跨度有限的痛点。从整体布局来看，设备采用分体式长导轨基座设计，床身导轨沿工件轴向通长布置，导轨采用分段式型钢焊接基座拼接而成，单段基座经过时效处理消除焊接应力，导轨安装面预留机加工余量，现场拼接后统一铣削安装基准，保证全行程范围内的直线度公差控制在合理区间，避免长行程下的运动卡滞或缠绕张力波动。设备两端分别设置主轴驱动箱和尾座顶尖机构，驱动箱内置减速传动机构，输出端连接工件装夹卡盘，可带动芯模绕自身轴线匀速回转，

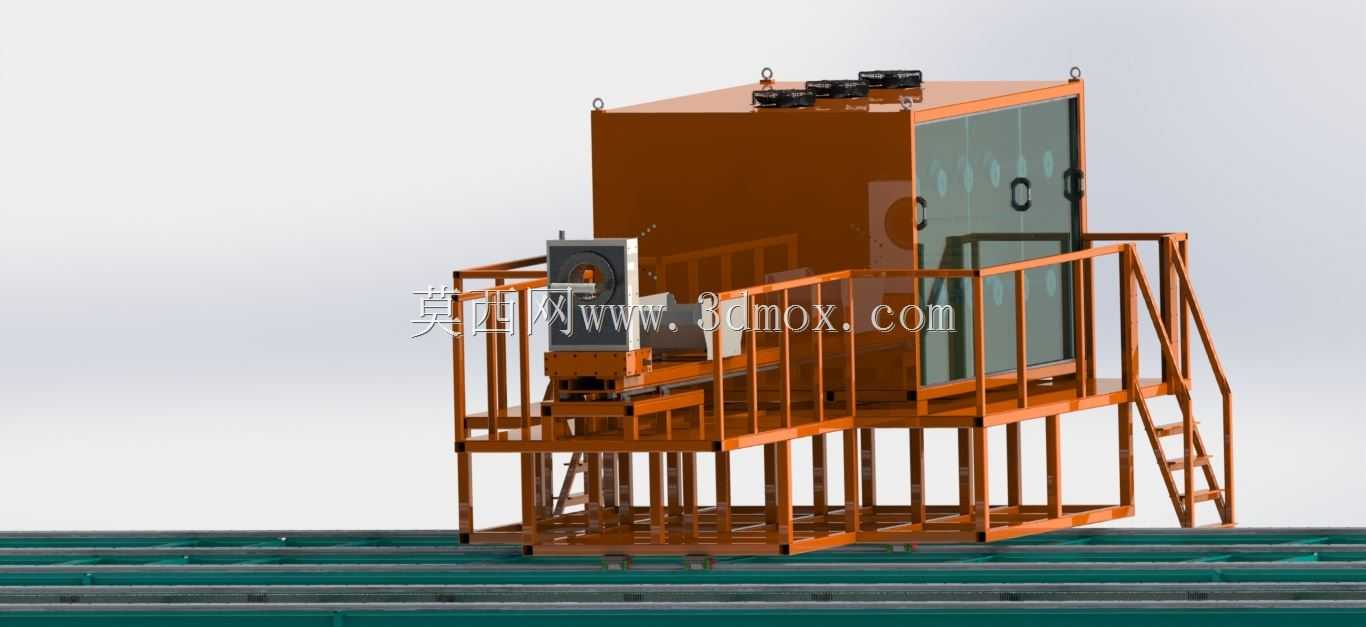

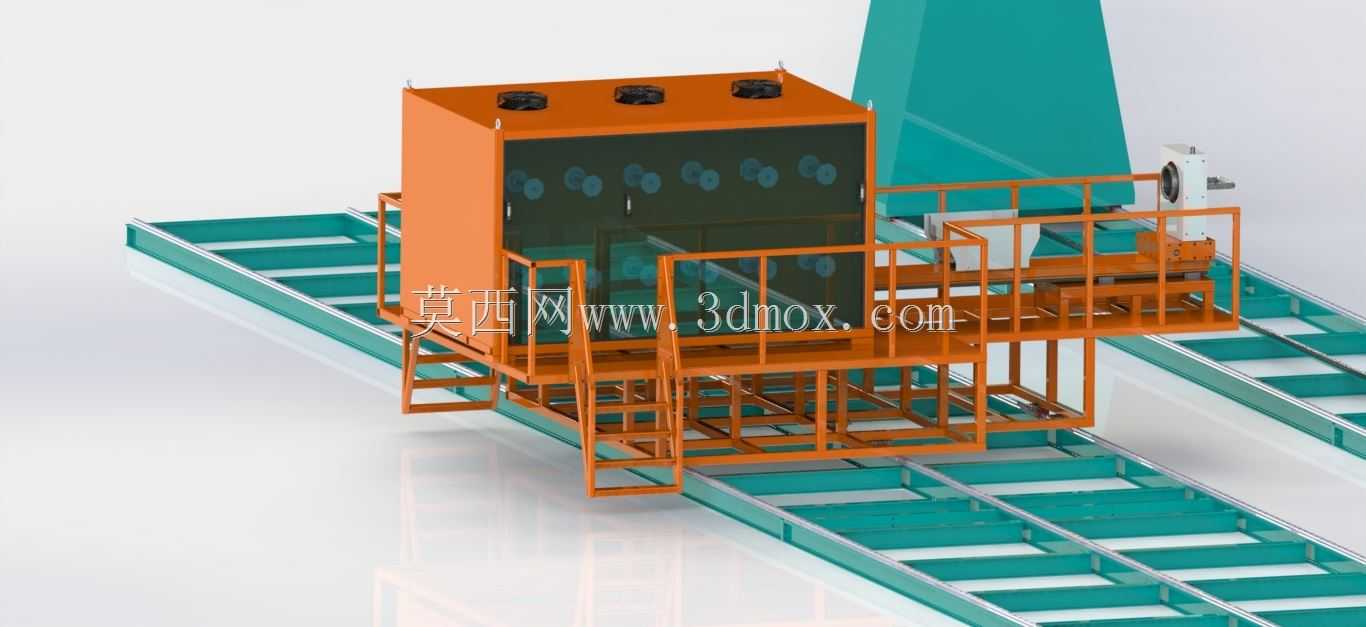

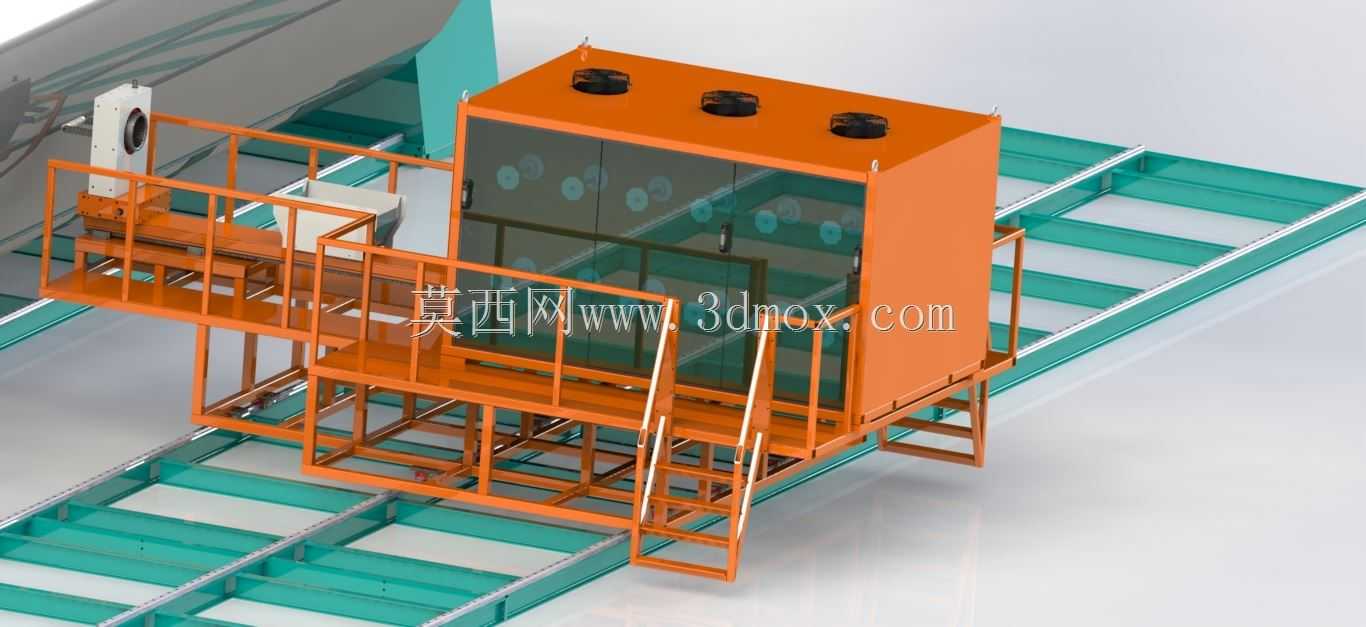

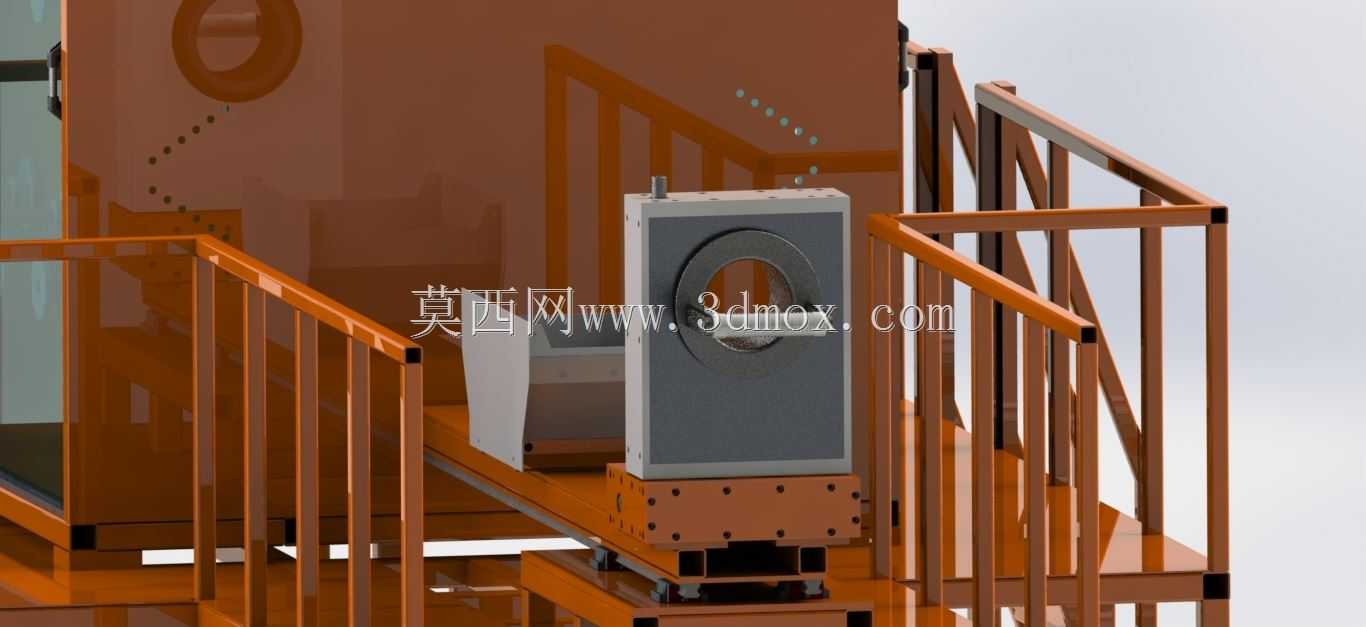

　　尾座可沿导轨滑动调整跨距，适配不同长度的工件装夹需求，尾座顶尖采用伸缩式结构，方便工件上下料时的快速装夹定位，顶尖处配置推力轴承承受缠绕过程中工件的轴向载荷。中间的缠绕小车是设备的核心执行单元，小车本体采用型钢焊接框架结构，外部设置安全防护栏与操作走台，走台带防滑踏步与双侧扶手，方便操作人员调整浸胶机构、纱架位置以及处理断纱等异常工况；小车沿长导轨做轴向伺服进给，配合芯模的回转运动，可按照设定的缠绕线型完成纤维的螺旋缠绕、环向缠绕等多种工艺动作，小车上集成的浸胶槽、导纱辊、张力控制组件可保证每一束纤维的浸胶均匀度与张力一致性，避免缠绕层出现松脱、含胶量不均等缺陷。从安装边界来看，设备整体占地长度约30米，宽度方向覆盖导轨、

　　小车走台及两侧操作空间约15米，安装时需要提前规划车间地基，导轨基座下方需要做预埋地脚螺栓或者预留混凝土地坪的二次灌浆层，保证设备运行时的基础刚度，避免长行程运动过程中出现基础沉降影响加工精度。设计过程中重点考虑了长行程运动的同步性问题，缠绕小车的驱动采用齿轮齿条传动形式，齿条沿导轨侧面通长安装，小车驱动电机带编码器闭环反馈，可实时修正进给速度与位置偏差，保证缠绕线型的精度；同时导轨两侧设置风琴式防护罩，避免车间内的纤维碎屑、胶液滴落至导轨面造成磨损或卡滞，延长导轨副的使用寿命。设备的防护设计充分考虑了复合材料生产现场的工况，驱动箱、尾座的外露传动部件均设置安全防护罩，缠绕小车的走台边缘设置踢脚板，防止工具或杂物掉落至导轨区域，

　　电气布线沿导轨侧面的拖链槽布置，随小车运动的线缆全部纳入钢制拖链内，避免线缆拉扯损坏。在功能适配性上，这套结构可通过调整缠绕参数适配不同直径、不同长度的复合材料构件生产，更换导纱头组件还可适配碳纤维、玻璃纤维、芳纶纤维等多种纤维材料的缠绕工艺，小车的进给速度、主轴转速均可根据工艺要求无级调整，可实现变角度缠绕、变厚度缠绕等复杂工艺需求，满足不同产品的力学性能设计要求。结构设计阶段还充分考虑了设备的维护便利性，驱动箱的润滑点、导轨的润滑注油位置均设置在方便操作的区域，浸胶槽采用快拆式结构，方便生产结束后清理残留胶液，纱架的纱锭安装位置采用阻尼式张力器，更换纱锭时无需额外工具即可快速完成，减少停机辅助时间。
