多工位杯体灌装成型加工设备结构设计

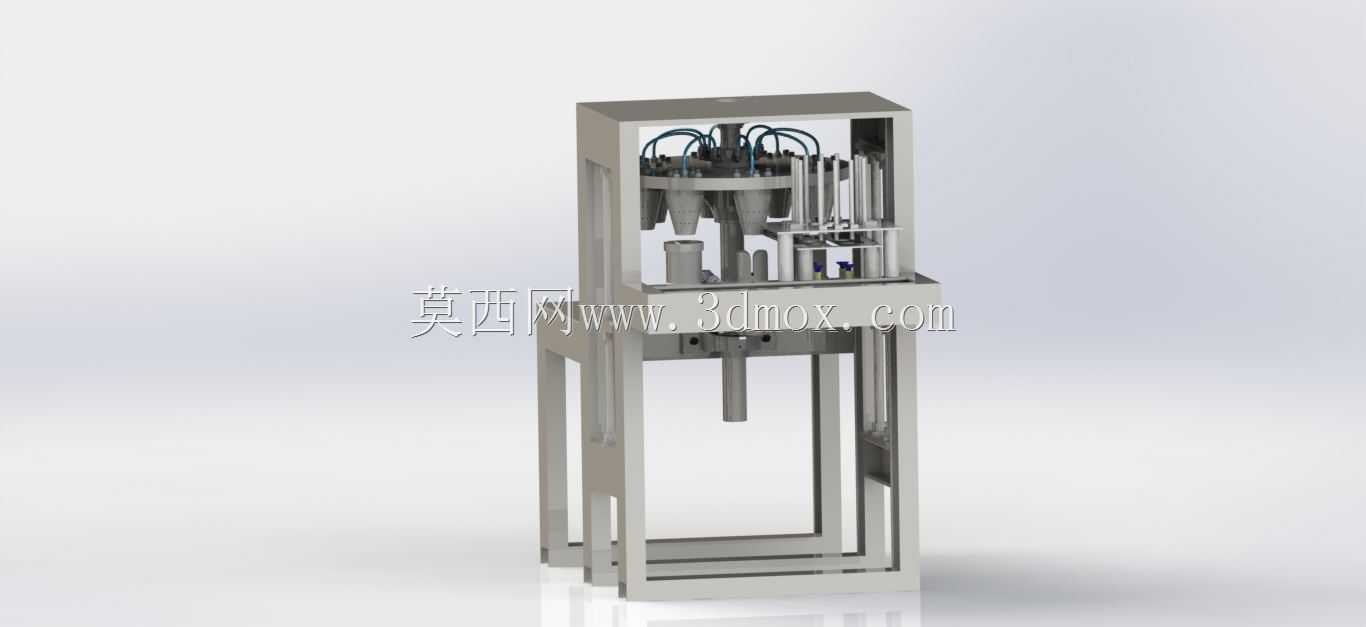

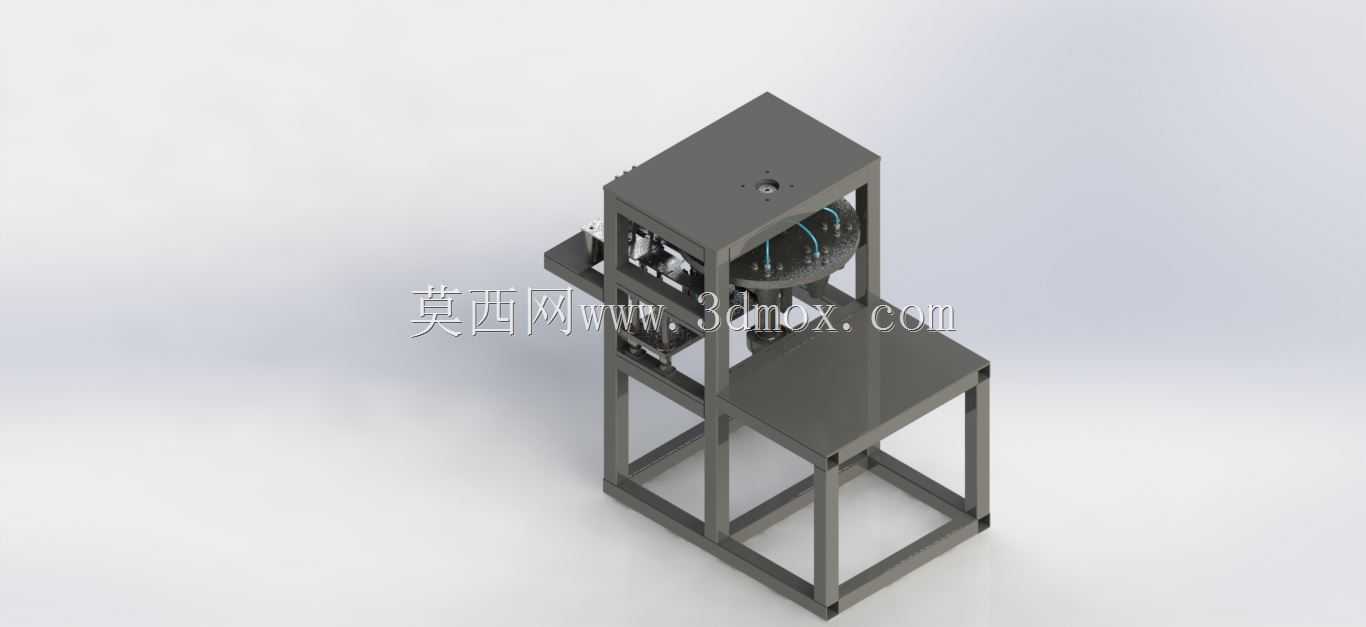

　　这套设备的结构设计围绕杯装产品的连续化生产需求搭建，整体采用立式框架式机架作为承载主体，方钢焊接的机架主体预留了各功能模块的安装基准面，上下层安装板的平行度公差控制在0.1mm/m范围内，避免长周期运行中工位偏移影响加工精度。从实际产线适配角度看，这类设备主要面向杯装饮品、杯装凝胶类产品的生产场景，可对接前端的原料输送管路与后端的封口、出料输送线，单机即可完成多工位的同步加工动作，适配中小批量多品类的杯装产品生产车间布局，不需要对现有产线做大规模改造即可嵌入使用。

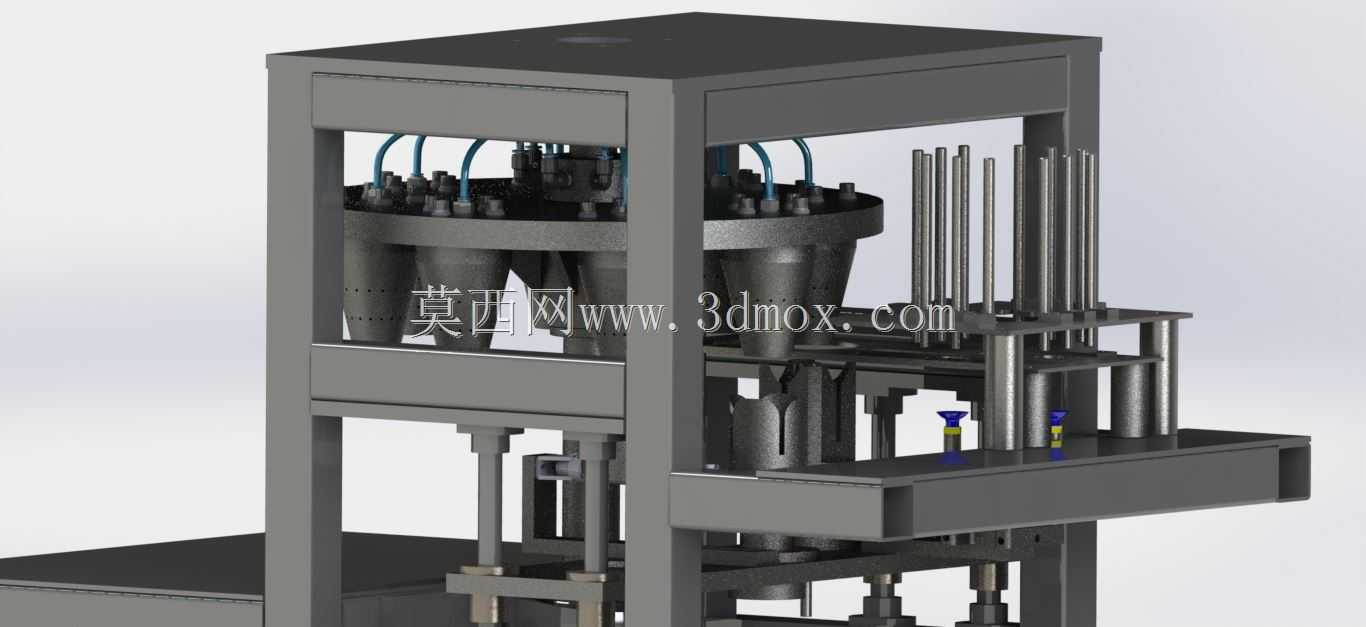

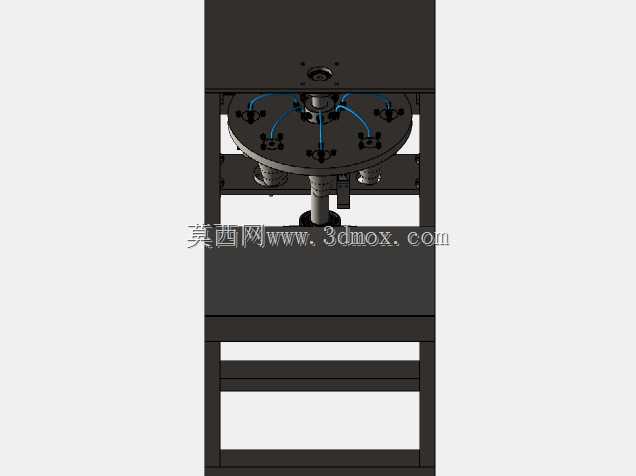

　　设备的功能模块排布遵循工序流转逻辑，上层设置多组锥形料斗作为储料供料单元，每个料斗下方对应独立的计量出料结构，可同步完成多个杯体的原料灌注作业，料斗的锥角设计参考了常见流体、半流体原料的安息角参数，避免原料挂壁残留导致的计量偏差。料斗侧方设置的立式杆架是杯体的上料定位工位，空杯通过理料机构排序后输送至该工位，由竖向推杆逐次将空杯推送至下方的加工工位，工位间的流转采用间歇式平移结构，每次位移的定位精度控制在±0.2mm以内，保证杯体与出料口、成型模具的同轴度，避免灌注时原料洒漏、成型时杯体偏位的问题。

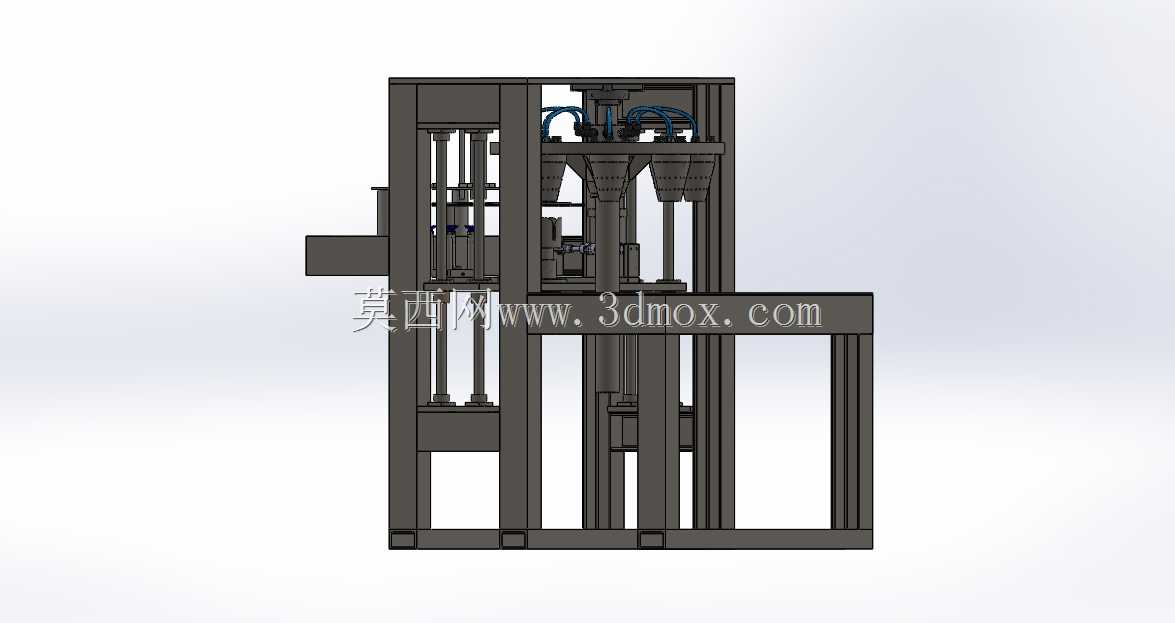

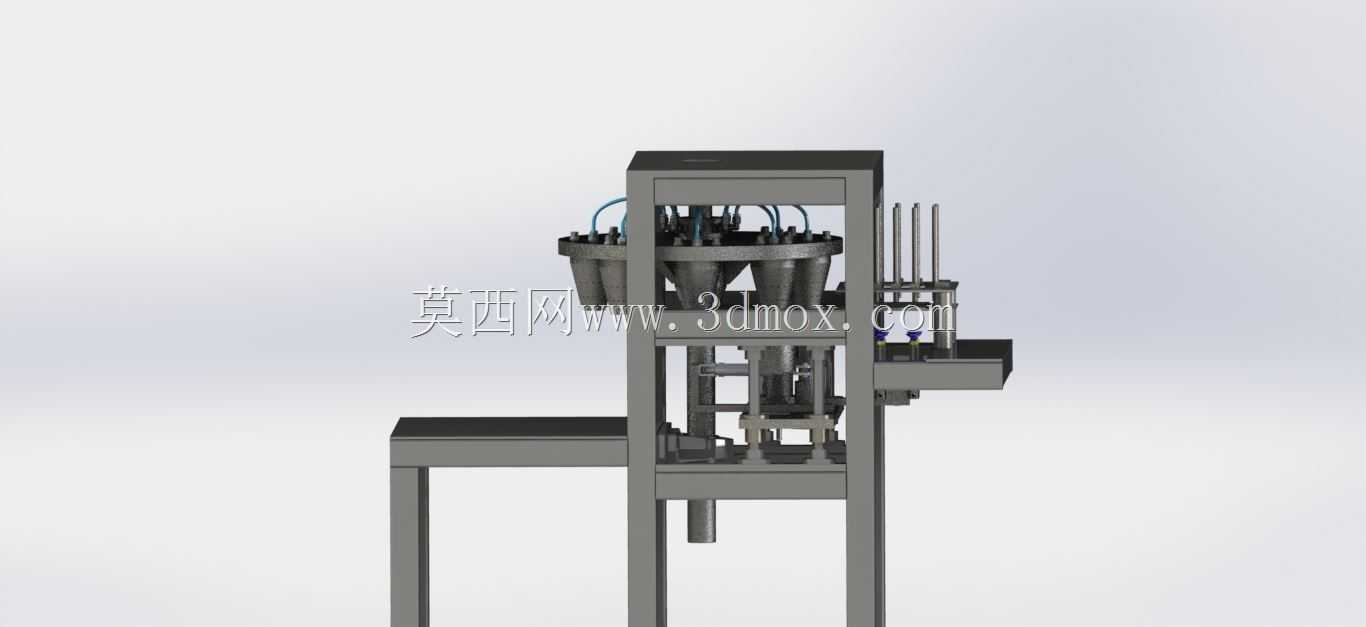

　　设备中部的工位架集成了灌注、压实、成型多组执行组件，灌注工位的出料口配置了防滴漏结构，在完成一次灌注后出料口自动闭合，避免残余原料滴落在设备表面或杯体外壁；压实工位采用竖向压头结构，可根据杯体的容量调整压合行程，适配不同高度规格的杯体加工需求；侧方伸出的接料平台是成品出料工位，完成全部加工工序的杯体由平移机构推送至该平台，可直接对接人工收料或输送带自动转序。设备的下层空间预留了驱动组件、传动组件的安装位置，凸轮分割器、传动齿轮、导向轴等部件全部内置在机架下层，外部设置可拆卸的防护挡板，既避免生产过程中杂物卷入传动结构，也方便日常维护时快速拆卸检查部件磨损情况。

　　从安装边界来看，设备整体占地尺寸适配常规车间的设备摆放间距要求，底部预留了地脚螺栓安装孔，可直接固定在硬化地面上，不需要额外做混凝土基础，设备的进料口高度匹配常规原料输送管路的架设高度，出料口高度适配常见的皮带输送机接料高度，上下游设备对接时不需要额外增设过渡提升机构。设计过程中对各运动部件的行程做了充分的干涉校验，所有运动组件的运动轨迹范围内都预留了足够的安全间隙，推杆、压头的运动方向都设置了导向轴做径向限位，避免长周期往复运动出现部件晃动，同时各工位的执行动作时序通过机械凸轮结构做硬联锁，不需要复杂的电控程序即可保证动作同步性，降低了设备的电控故障概率，适合在生产环境相对复杂、运维能力有限的加工车间使用。

　　在结构细节处理上，所有与原料接触的部件都采用快拆式连接结构，不需要专用工具即可快速拆卸清洗，满足食品类、日化类产品生产的卫生清洁要求；机架的焊接位置都做了打磨去毛刺处理，安装面做了铣平加工，保证各部件安装的基准精度；导向轴、传动齿轮等易磨损部件都设置了润滑注油口，日常维护时可直接在设备外部完成注油保养，不需要拆解设备主体结构。设备的产能设计匹配中小规模生产线的节拍要求，多工位同步作业的模式相比单工位设备，单位时间的产出效率提升明显，同时整体结构没有采用复杂的专用定制部件，大部分标准件都可直接从市场采购，后期的备件更换成本更低，也方便设备制造厂商快速组装调试，缩短设备的交付周期。
