单座赛车双叉臂悬架结构仿真三维模型

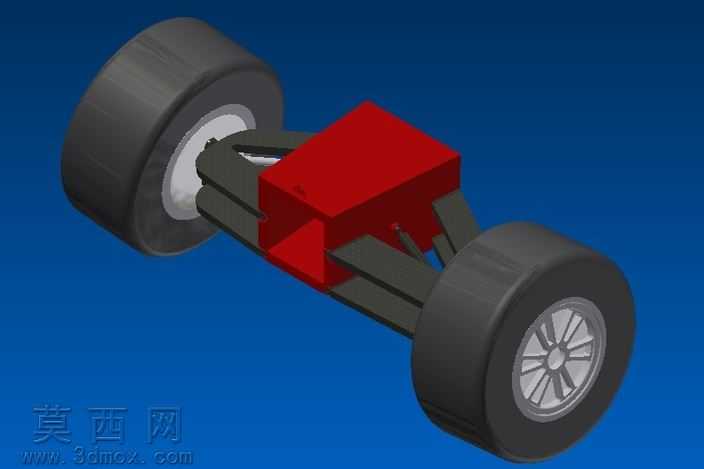

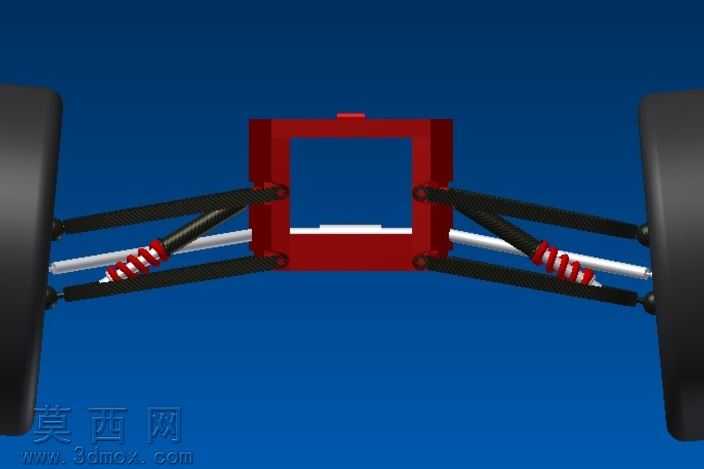

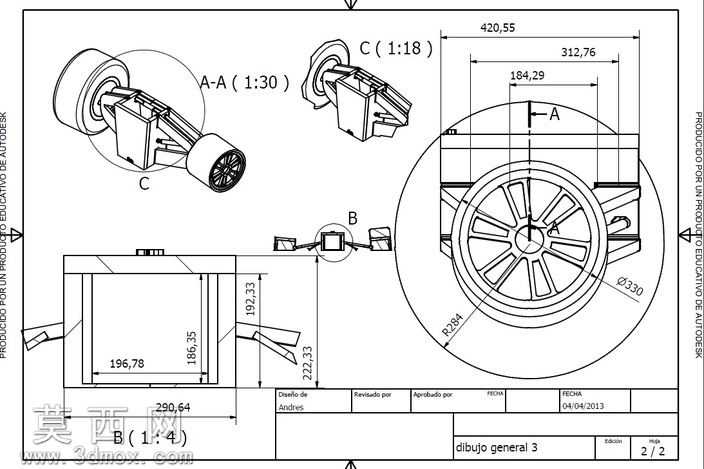

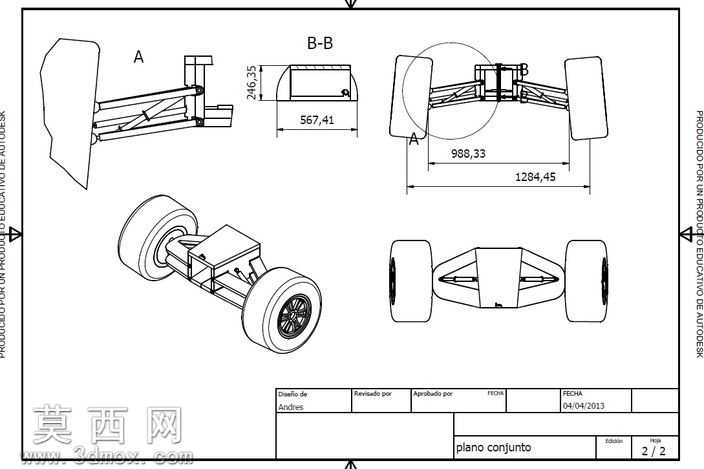

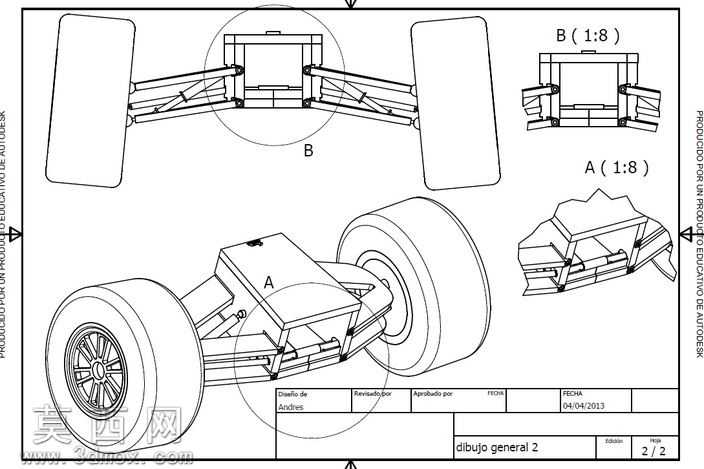

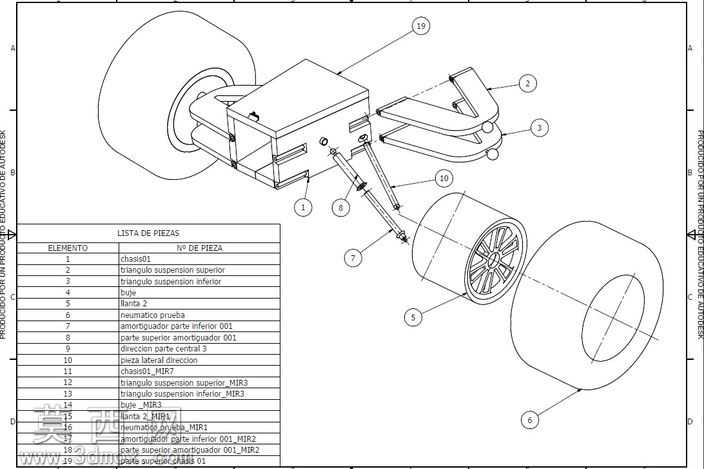

本作品为单座竞速车辆的前悬架系统三维仿真模型，采用Autodesk Inventor完成全参数化建模与运动仿真搭建，完整还原了双叉臂式独立悬架的核心机械结构。建模过程中首先以悬架硬点坐标为基准，搭建上下控制臂的骨架线框，通过拉伸、扫掠等特征生成控制臂的实体结构，对控制臂与车架、转向节的连接铰点位置做了精准约束，保证轮跳过程中定位参数的变化符合竞速车辆的调校逻辑。模型中包含对称布置的螺旋弹簧与筒式减震器总成，减震器筒身采用金属镀铬材质渲染，弹簧部分做了红色阳极氧化的质感处理，上下控制臂采用黑色高强度钢材的材质表现，中央车架固定座采用红色金属漆材质，两侧轮胎模型还原了橡胶胎面的哑光质感与胎侧的弧度造型。结构设计上，上下横臂均采用不等长设计，匹配转向拉杆的横向布置，可实现车轮上下跳动时的外倾角变化补偿，减少轮胎侧偏刚度的损失，适配单座赛车的赛道行驶需求。模型中所有铰接位置均添加了运动副约束，可完成悬架上下跳动的运动仿真，直观展示减震器压缩行程、控制臂摆动角度与车轮位置变化的对应关系，清晰呈现悬架系统在颠簸路面的滤震工作逻辑。建模过程中对各部件的装配间隙做了合理预留，避免运动仿真过程中出现部件干涉，同时对控制臂的加强筋结构、减震器的安装吊耳、转向节的连接凸台等细节结构做了还原，保证模型结构的完整性与机械合理性，可用于悬架结构原理展示、竞速车辆底盘设计参考以及相关机械结构的教学演示使用。
