双跨钢结构附属工业单元平面布局设计

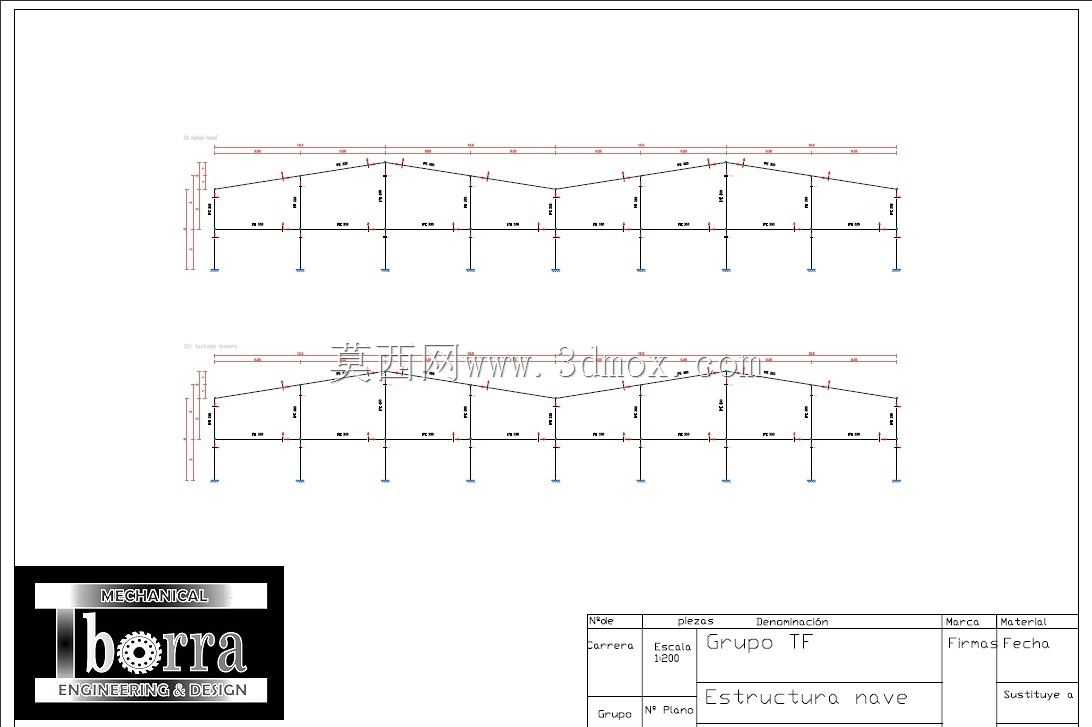

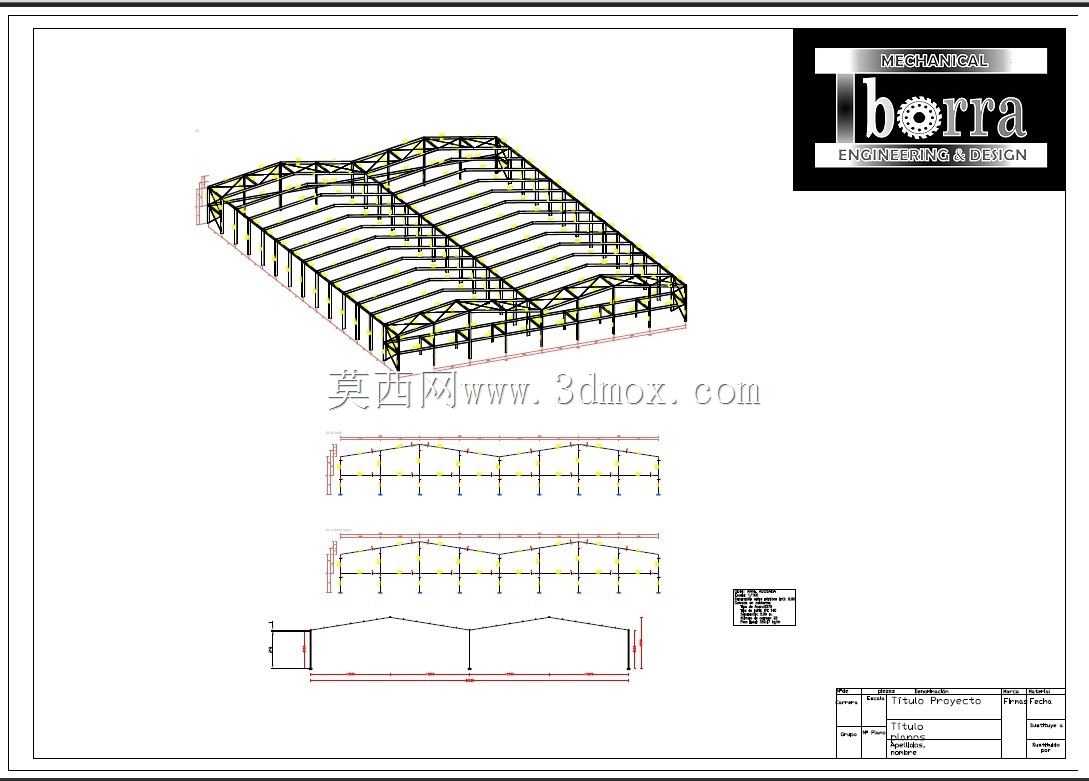

　　这套平面布局对应的是总占地四千平方米的双单元工业生产附属空间，单块独立单元的可用面积为两千平方米，整体采用双连跨门式刚架结构形式，主要适配中小型加工制造类企业的生产场地需求，可同时容纳生产作业区、物料暂存区、小型配套办公区三类功能空间，也可根据入驻企业的实际生产需求，打通两个单元的中间隔断，形成整层四千平方米的连续大跨度生产空间，适配重型设备摆放、长流程生产线排布这类对连续场地有要求的使用场景。从结构选型来看，整体采用变截面H型钢作为主刚架梁柱构件，屋面设置连续的横向系杆与交叉支撑，保证纵向结构刚度，柱脚采用外露式刚接设计，在满足竖向承重与水平抗风、抗震要求的前提下，尽可能压缩构件截面尺寸，减少结构自身对室内可用空间的占用。

　　设计过程中先通过专业结构计算软件完成荷载取值与构件验算，涵盖屋面恒载、活载、当地基本风压、雪载以及常规工业场地的楼面附加荷载，所有计算参数均按照通用工业建筑的规范要求选取，后续在CAD环境中完成平面定位、构件尺寸标注、节点位置细化，确保每一根钢柱的定位轴线、每一段梁的跨度尺寸都和现场施工的边界条件匹配。从安装边界来看，整体厂房的纵向总长度与双跨总宽度按照四千平方米的总面积核算，边柱外侧预留足够的散水与管线铺设空间，室内柱网排布避开常规生产设备的摆放盲区，两个单元中间的中柱位置预留可拆装的隔断安装点位，入驻企业不需要额外改动主体结构就能完成空间分隔。屋面采用双坡排水设计，每个单跨的屋面坡度按照常规钢结构厂房的排水要求设置，

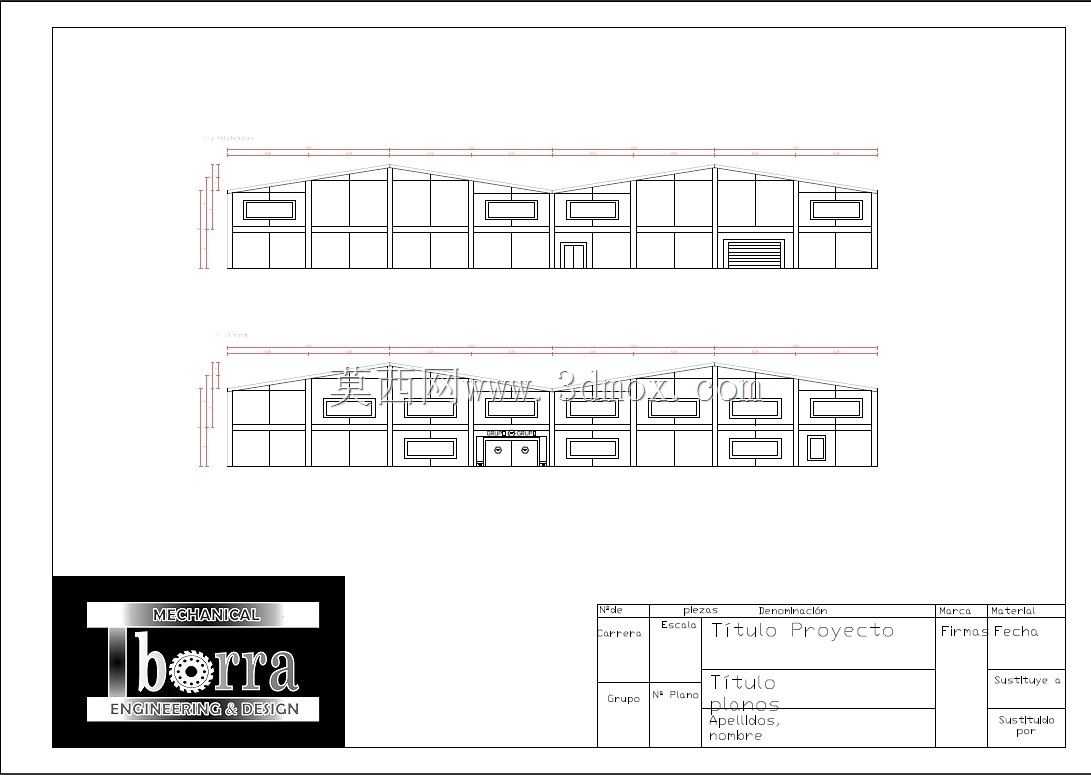

　　天沟布置在双跨中间的屋脊两侧以及边柱外侧，对应落水管的位置在平面图纸中做了明确标注，避免后续施工阶段出现管线和结构构件碰撞的问题。从实际使用的适配性来看，这类双单元工业空间的通用性极强，既可以作为机械加工类企业的零部件生产车间，摆放车床、铣床这类常规机加工设备，也可以作为轻工类企业的组装、包装车间，甚至可以改造为仓储类空间存放工业物料，结构本身的荷载冗余量足够支撑多数常规工业场景的使用需求。平面图纸中除了主体刚架的定位尺寸外，还标注了山墙位置的抗风柱布置、屋面檩条的排布间距、柱间支撑的设置位置，这些细节都是现场钢结构安装阶段的核心定位依据，施工人员可以直接根据平面标注的轴线尺寸完成基础预埋、构件吊装的定位，不需要额外做二次尺寸换算。

　　考虑到工业场地后续的管线铺设需求，柱网间距的设置也预留了足够的管线穿行空间，无论是动力电缆、压缩空气管道还是给排水管线，都可以沿着柱间支撑、系杆的排布方向铺设，不会和主体结构构件产生位置冲突。两个独立单元的入口位置分别设置在各自的山墙侧，也可以根据厂区的整体道路规划，调整到侧边的纵墙位置，主体结构在对应位置预留了门洞的安装余量，不需要改动主刚架的受力结构就能完成门洞调整。整体结构的构件连接全部采用高强度螺栓摩擦型连接，现场安装阶段不需要大量的焊接作业，既能提升安装效率，也能保证节点连接的受力可靠性，符合当前工业厂房快速建造的实际需求。
