方程式赛车集成式操控方向盘结构设计

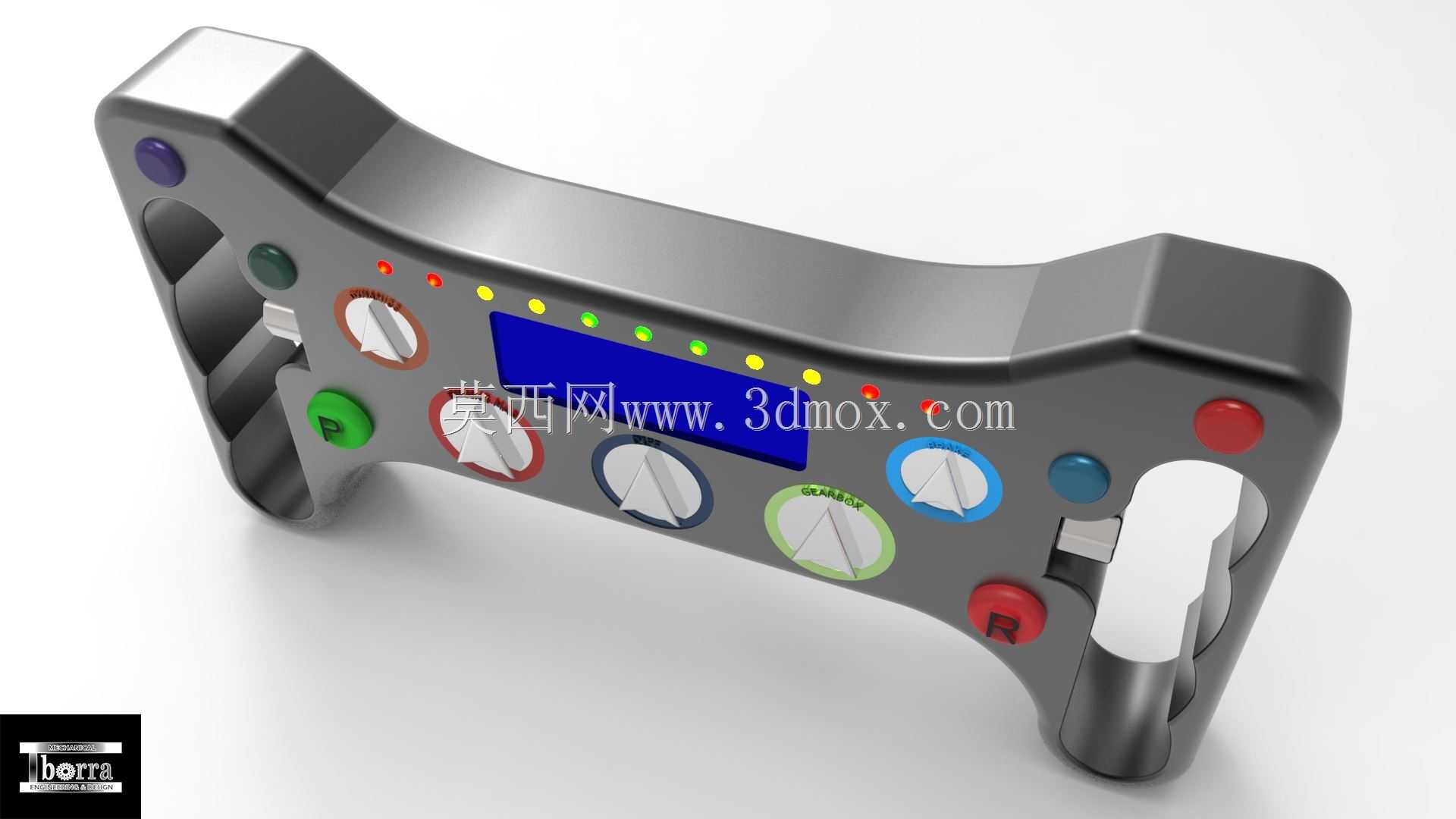

这款赛车操控部件的设计核心围绕竞速场景下的高频操作需求展开，区别于民用车辆的转向部件，其整体采用无轮圈的握把式结构，完全适配方程式类赛车的狭窄驾驶舱布局，车手在佩戴全包式赛车手套、保持四点式安全带束缚的坐姿下，无需大幅挪动手掌即可完成所有驾驶相关的功能操作。从安装边界来看，该部件整体横向宽度控制在280mm范围内，纵向高度140mm，握持区域的厚度设置为32mm，完全贴合成年男性手掌抓握时的自然弧度，两侧的握持位做了内凹的曲面处理，表面预留了防滑纹理的加工余量，即便在高G值转向、手心出汗的工况下，也能保证握持稳定性，不会出现打滑脱手的风险。

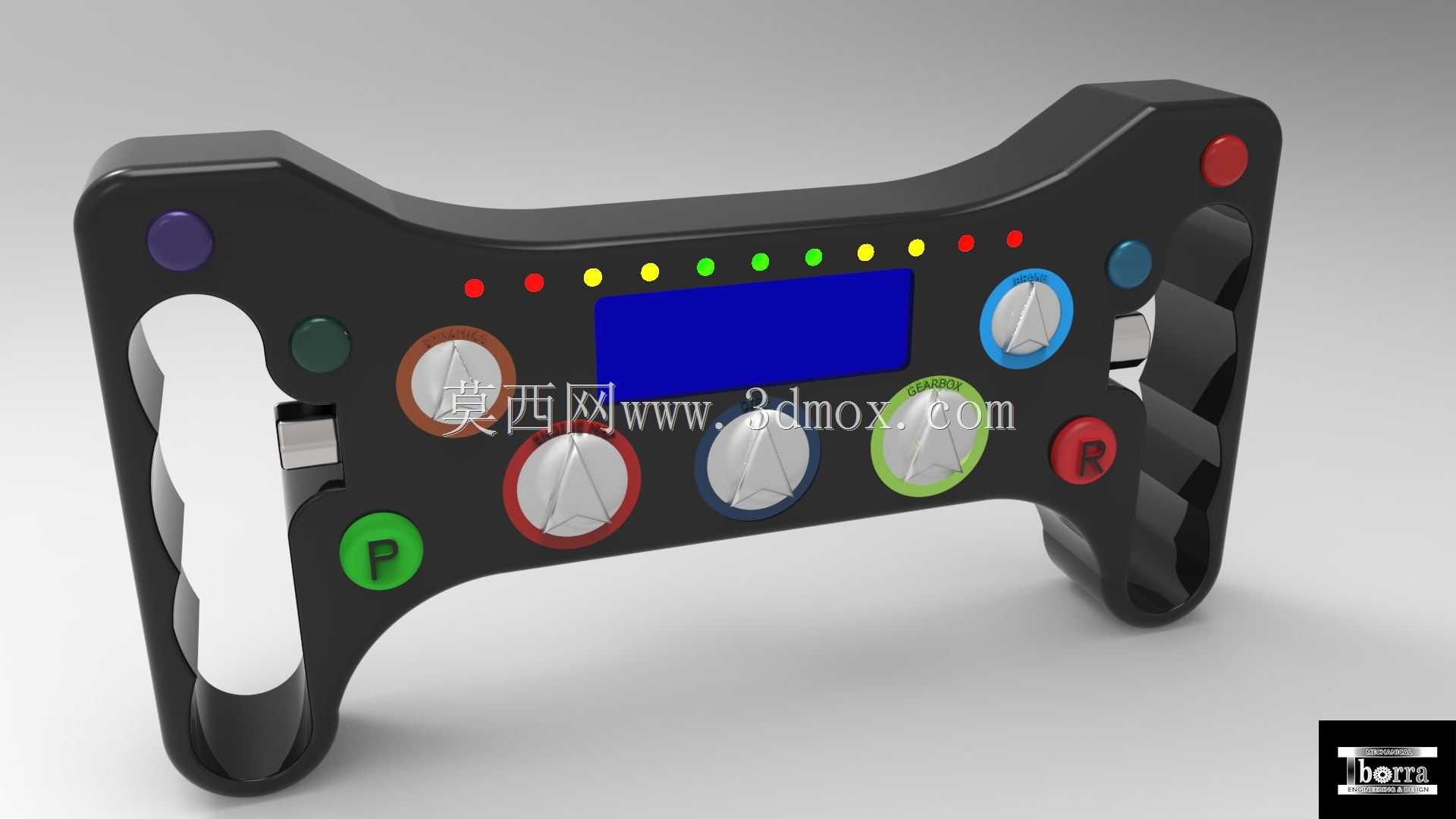

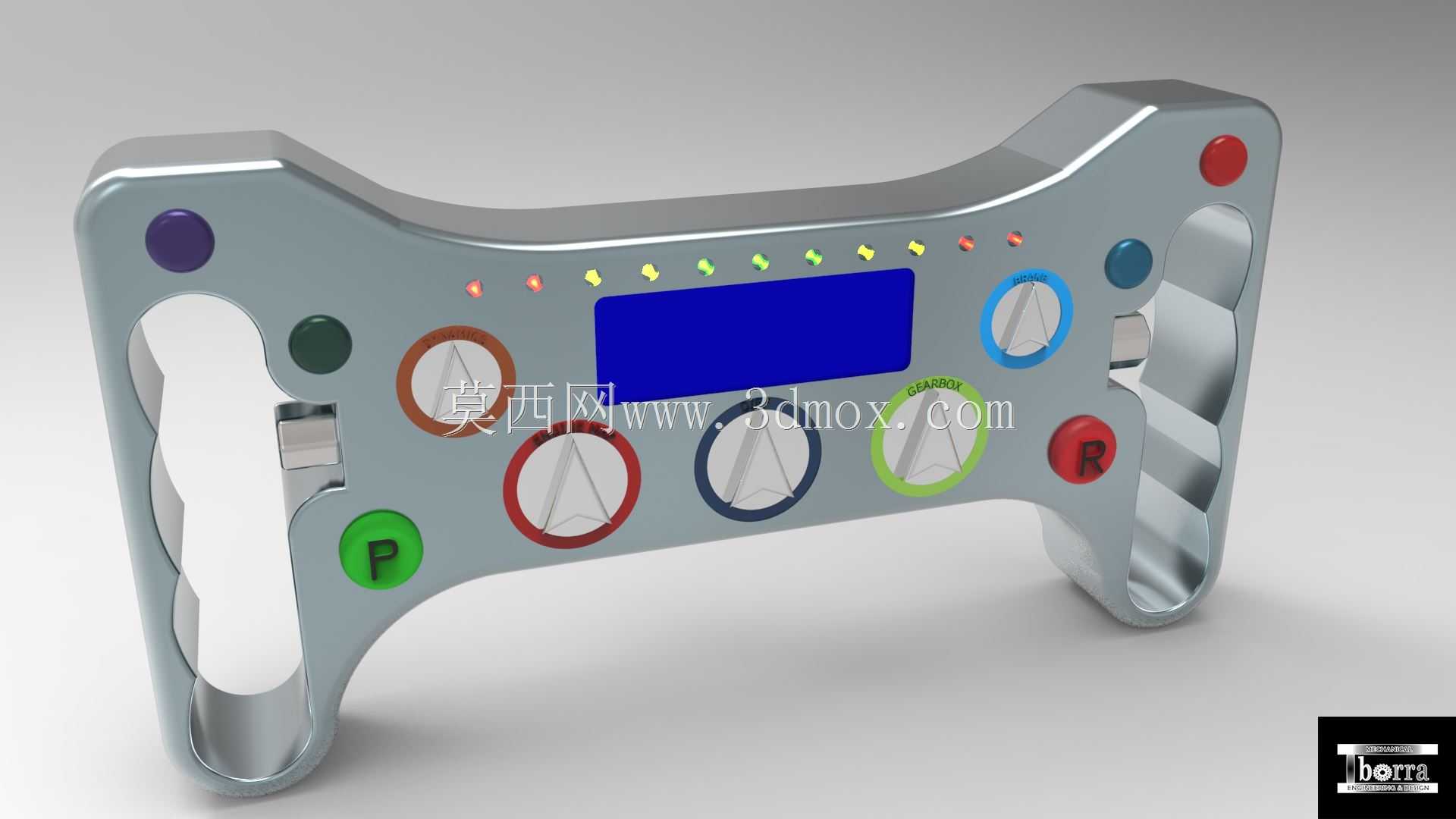

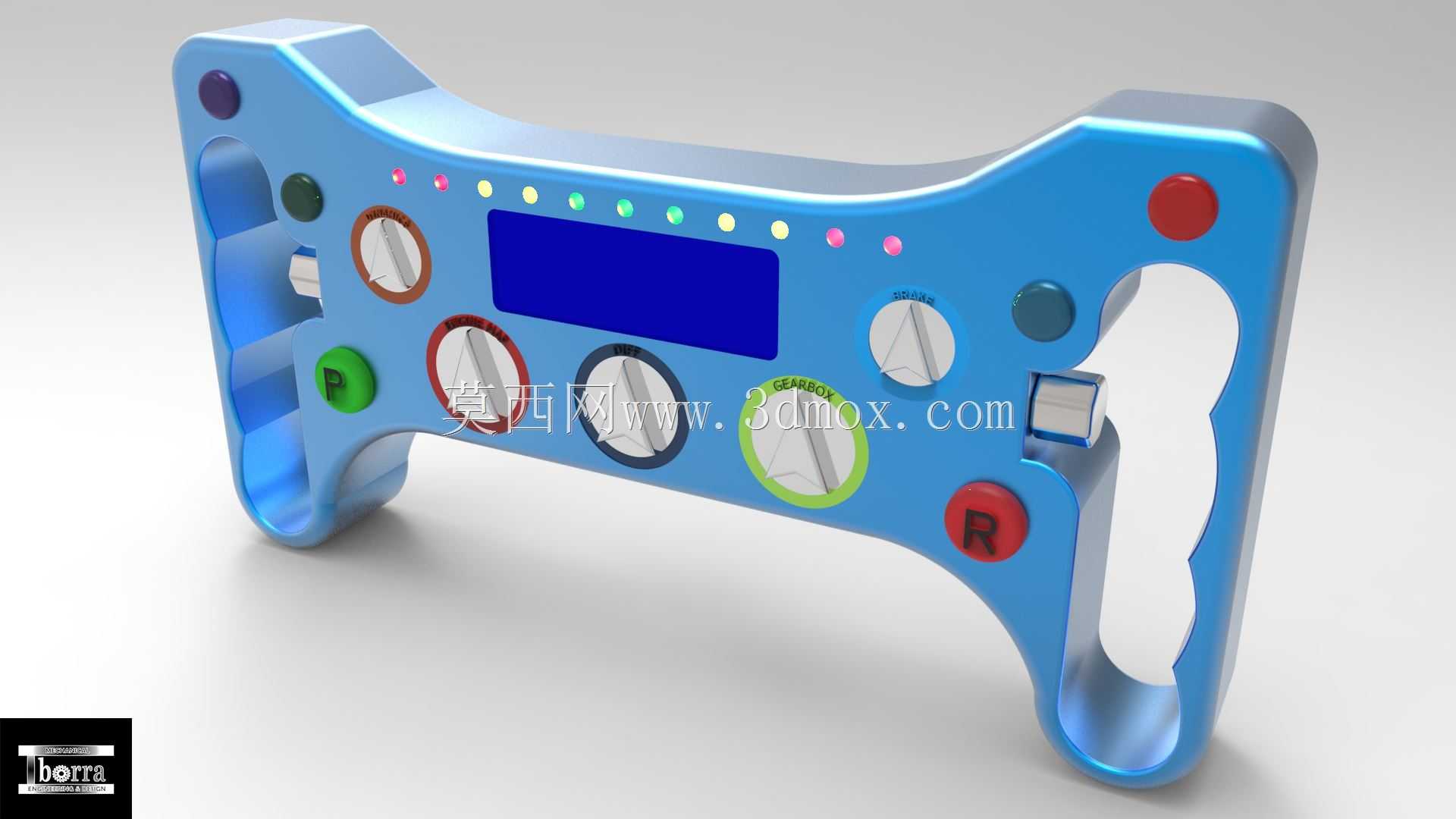

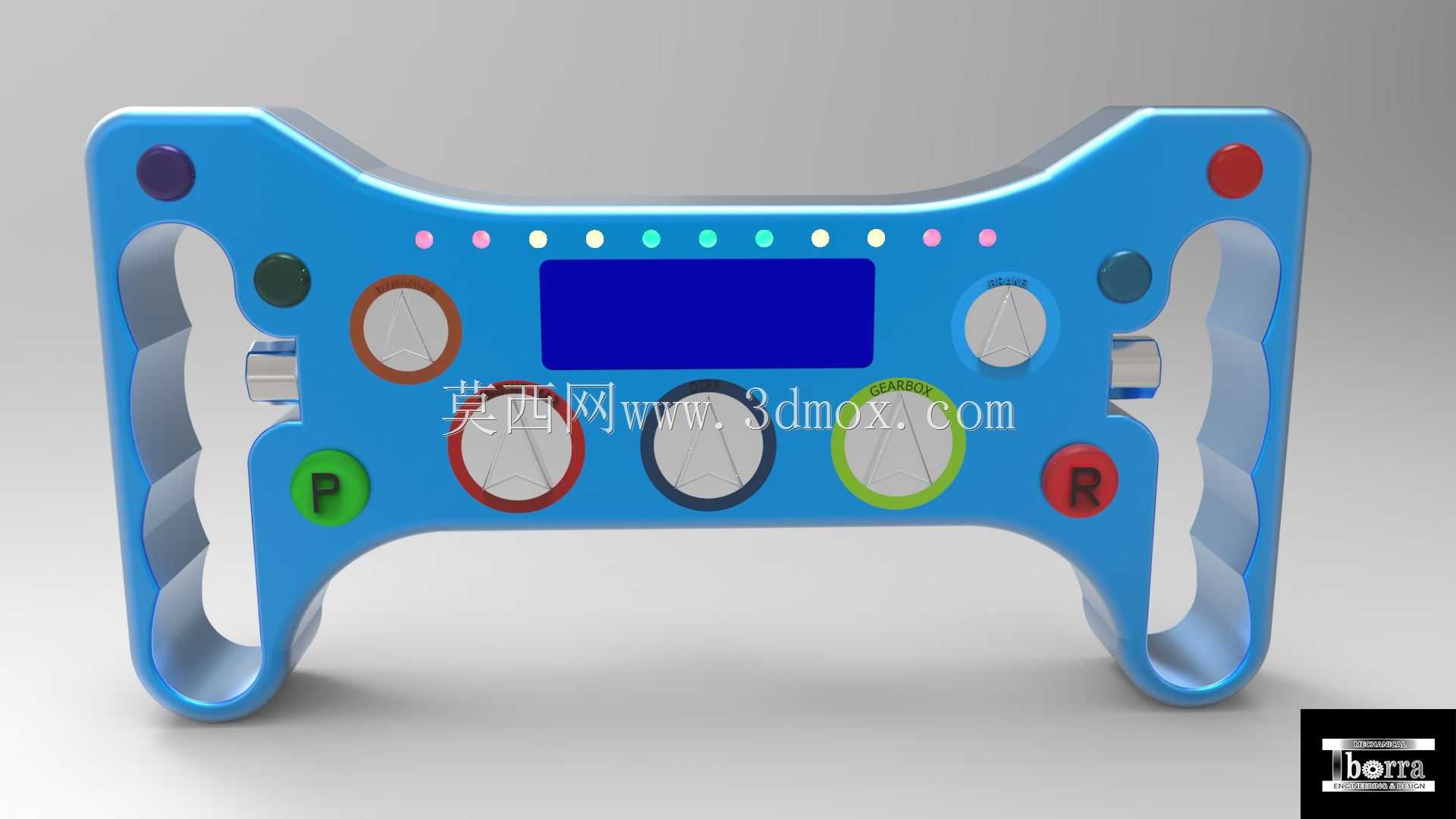

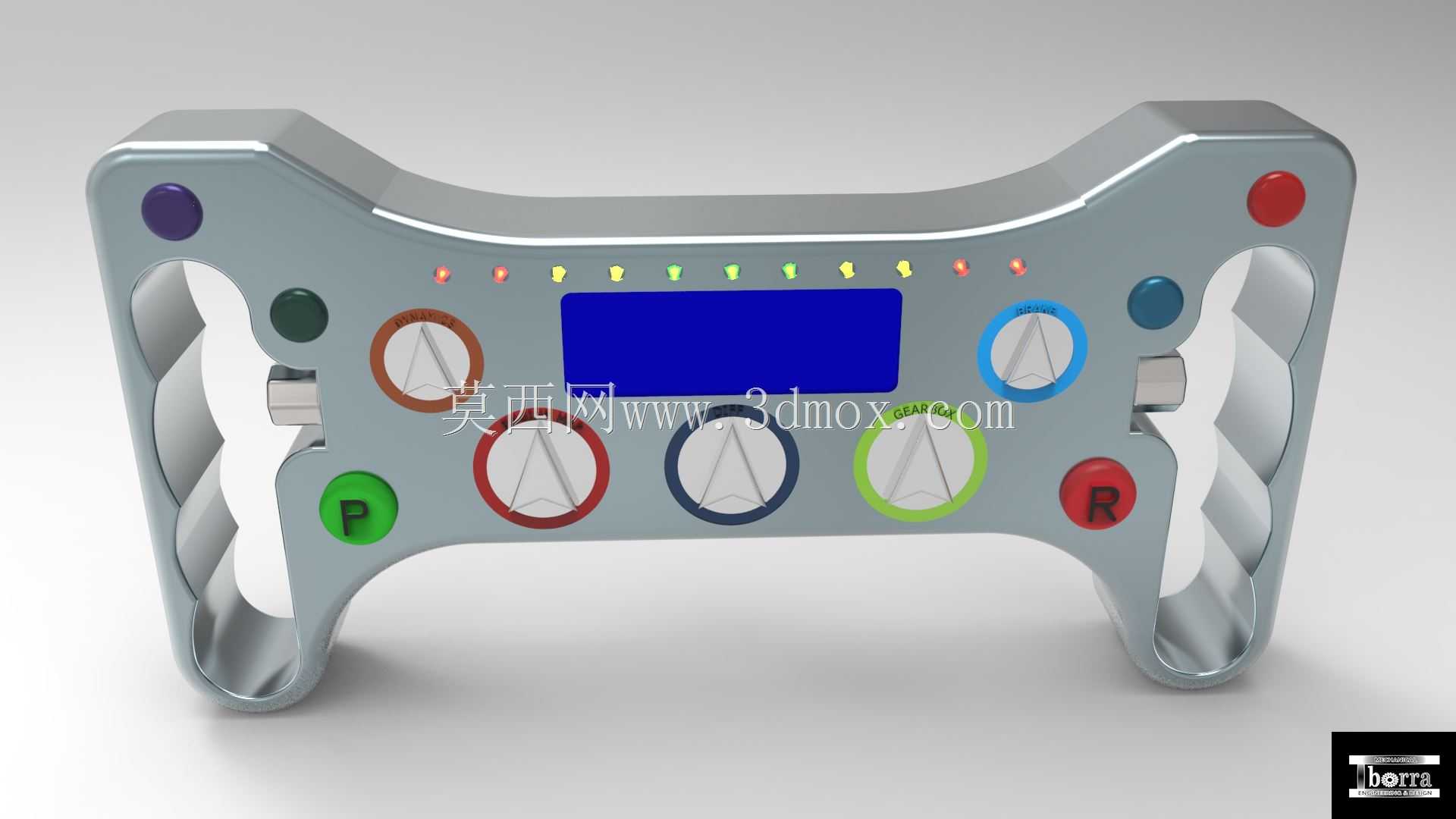

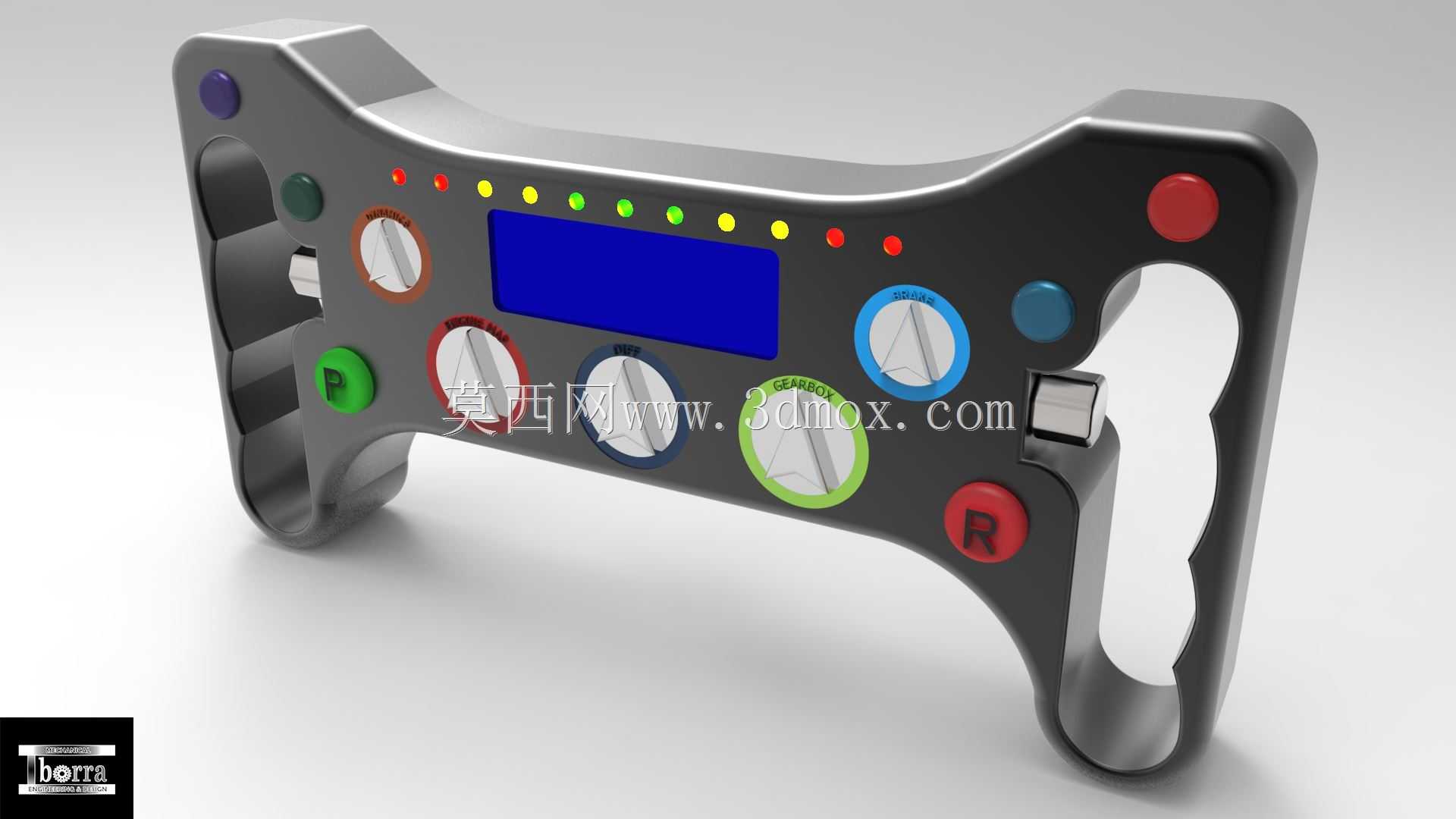

功能布局层面，部件正面的中央区域设置了长条形的状态显示屏安装位，可实时对接赛车的ECU数据链路，显示转速、水温、油压、圈速等核心驾驶参数，屏幕周边排布的多组状态指示灯，按照功能优先级做了色彩区分：黄色灯组对应转速提示，在转速达到升档区间时逐颗点亮提醒车手换挡，红色灯组对应故障报警，当车辆出现油压异常、温度超阈值时快速闪烁提示，绿色灯组对应功能激活状态，比如牵引力控制、差速锁档位等功能开启时给出明确反馈。屏幕两侧的旋钮式按键分别对应不同的车辆调节功能，左侧旋钮负责刹车比分配调节，可在行驶过程中快速调整前后轮刹车力度的分配比例，适配不同弯道、不同轮胎磨损状态下的制动需求；右侧旋钮负责动力模式切换，可在干地胎、雨胎、安全车等不同驾驶模式间快速切换，旋钮的阻尼做了分段式设计，每旋转一个档位都有清晰的触感反馈，车手无需低头查看即可盲操作完成调节。

按键的排布完全遵循人机工程的操作逻辑，所有高频操作的按键都设置在手指自然伸展可触及的范围内：左侧握持位旁的绿色按键对应无线电通话触发，车手拇指无需离开握把即可按下，和车队保持实时通讯；右侧握持位旁的红色按键对应超车模式激活，按下后可触发动力单元的额外功率输出，在直道超车场景下可快速触发；右下角带R标识的红色按键为倒挡触发键，做了内凹的防误触设计，需要刻意按压才能触发，避免行驶过程中误碰切入倒挡引发故障。部件右侧的镂空区域除了减重作用外，还预留了换挡拨片的安装位，可适配序列式变速箱的换挡机构，车手手指轻勾即可完成升档降档操作，完全不需要松开方向盘。

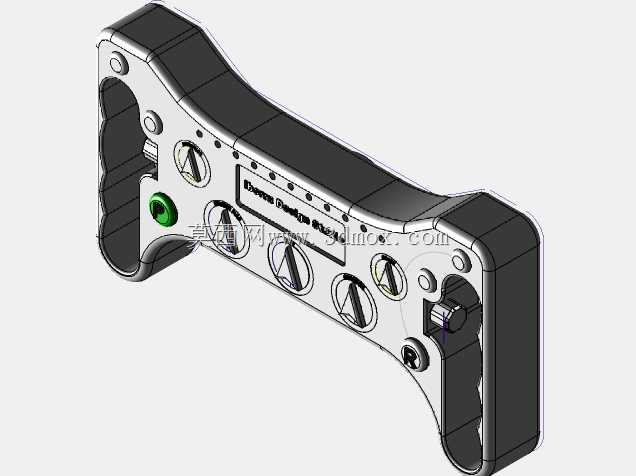

结构设计层面，整体主体采用高强度铝合金一体铣削成型的方案，内部做了网格化的减重筋设计，在保证整体抗扭强度达到1200N·m以上的前提下，整体重量控制在850g以内，避免增加转向系统的转动惯量，影响转向响应速度。所有按键的安装位都做了密封槽设计，可加装硅胶密封垫，达到IP65级别的防护能力，避免赛道上的雨水、轮胎橡胶颗粒、灰尘进入部件内部引发按键接触不良。部件的中心位置预留了标准的花键连接接口，可适配多数赛车转向柱的安装尺寸，接口周边预留了3个M5的螺丝固定孔，安装时对准花键推入后拧紧螺丝即可完成固定，拆卸维护时仅需松开三颗螺丝即可取下，方便赛事过程中的快速更换。

从实际赛事应用场景来看，这类集成式方向盘主要适配场地竞速类赛车、拉力赛车的使用需求，相比民用方向盘，其去掉了所有非必要的装饰性结构，所有的设计细节都围绕操作效率、可靠性、轻量化三个核心目标展开：握把的曲面弧度经过多轮车手握持测试调整，保证长时间驾驶状态下手掌不会出现局部压迫供血不足的问题；按键的触发力度设置在15N左右，既不会因为行驶过程中的震动误触发，也不需要用太大的力气即可按下，减少长时间操作的手指疲劳；指示灯的亮度做了自适应调节设计，可根据驾驶舱内的光线强度自动调整亮度，白天强光下清晰可见，夜间行驶时也不会因为亮度过高晃眼影响车手视线。部件背部还预留了线束集成的走线槽，所有按键、屏幕、指示灯的线束都可通过走线槽汇总到中心的接插件位置，和转向柱内的线束快速对接，避免线束外露在转向过程中出现拉扯磨损的问题，接插件采用带锁止结构的航空插头，在车辆剧烈震动的工况下也不会出现松脱断路的情况，保证所有操控功能全程稳定可用。
