阵列式长条形反射镜组结构设计方案

　　这类阵列式反射镜组多应用在需要大面域光线折返、光路校准的场景中，比如室内光学测试环境的光路搭建、特种车辆内部的视野补盲区域、大型展示空间的光线均匀化布设，部分工业检测工位也会用这类结构来调整光源投射角度，避免检测区域出现光照死角。和单片大尺寸反射镜相比，分块阵列的结构抗形变能力更强，单块镜面的加工难度更低，后期维护更换的成本也能控制在合理范围，不会因为局部镜面损坏就需要更换整个反射面。

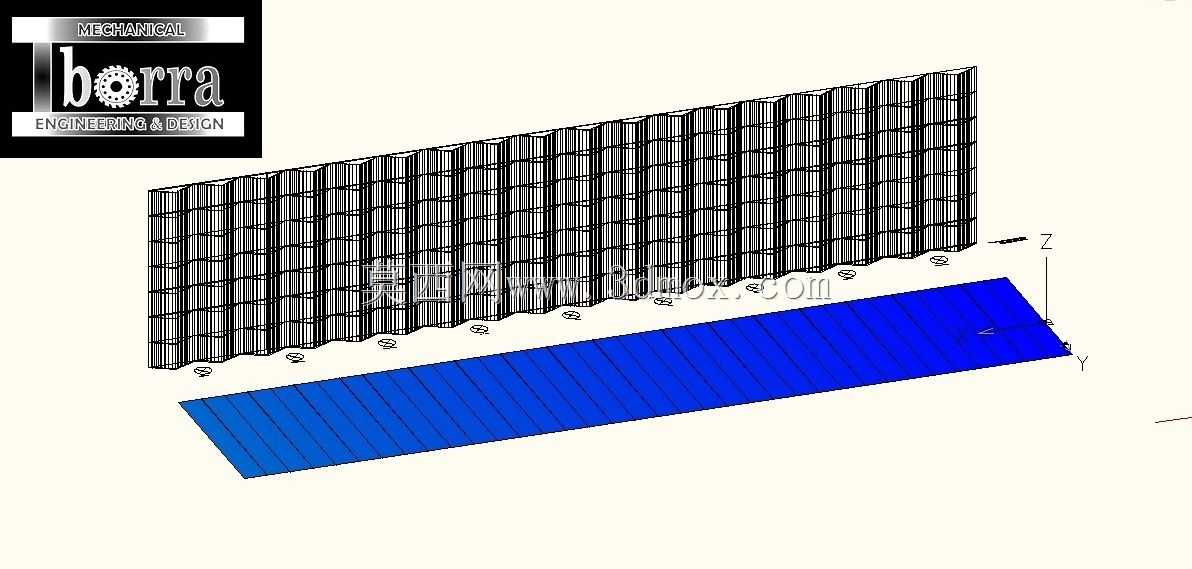

　　从结构功能上看，整个镜组分为上部的镜面阵列区和下部的安装基准板两部分。上部的每一块反射镜单元都做了独立的安装卡位，相邻镜面之间预留了0.8mm的装配间隙，避免温度变化产生热胀冷缩时，镜面边缘互相挤压导致崩边或者形变。每个镜面单元的背部都设计了卡扣式定位槽，和支撑框架上的凸台一一对应，装配时不需要额外涂胶固定，靠结构卡位就能完成镜面的预固定，后续调试时也可以单独拆下某一块镜面调整角度，不需要拆解整个镜组。下部的蓝色安装基准板是整个组件的安装基准面，板面上均匀分布了12个沉头安装孔，孔位间距按照通用工业铝型材的安装孔距设计，既可以直接固定在型材框架上，也可以通过转接支架固定在墙面或者设备内壁上。基准板的平面度控制在0.1mm/1000mm以内，保证上部镜组安装后整体的平面度偏差不会超出光学设计的允许范围，避免光线反射后出现角度偏差。

　　设计过程中首先要确定的是单块镜面的尺寸，结合常用反射镜原材料的裁切规格，单块镜面的宽度设为60mm，高度设为120mm，厚度选用2mm的高反射率浮法玻璃，这个厚度既能保证镜面自身的刚度，不会在装配后出现肉眼可见的翘曲，也不会让整个镜组的重量过大，增加安装结构的负载。整个镜组的总长度按照18块镜面横向阵列计算，总长度控制在1100mm左右，总高度为350mm，安装基准板比镜组的宽度多出40mm，两侧的伸出区域各布置一排安装孔，保证安装时的受力均匀，不会因为固定点位置不合理导致基准板翘曲。

　　在安装边界的考量上，镜组背部的支撑框架和安装基准面之间预留了15mm的走线空间，如果后续需要在镜组背部加装加热膜除雾、或者粘贴缓冲减震垫，这个空间完全足够容纳，不会出现装配干涉。镜组的最外侧边缘做了R2的圆角处理，避免安装和维护过程中锋利的玻璃边缘划伤操作人员。每个镜面单元的卡位结构都设计了0.5mm的调整余量，装配时可以根据实际的光路需求，微调单块镜面的俯仰角度，调整完成后在卡位缝隙处塞入薄铜片就能锁死角度，不需要额外设计复杂的调节机构，兼顾了调试灵活性和结构可靠性。

　　实际应用中这类镜组不需要承受大的结构载荷，主要的设计难点在于控制整体的平面度和装配便利性，分块阵列的结构刚好平衡了加工成本和使用性能，相比整块大镜面，运输过程中也不容易因为震动出现碎裂，包装和运输的难度更低。在工业现场布设时，只需要先把下部的基准板固定在预设位置，再依次把镜面卡入对应的卡位就能完成初步装配，后续根据光路测试的结果微调个别镜面的角度即可，整个装配过程不需要复杂的专用工具，普通的装配人员就能完成操作。另外，这种分块结构的镜面更换效率很高，如果某一块镜面被硬物划伤或者沾到难以清理的污渍，只需要单独拆下对应的镜面单元更换，不需要拆解整个镜组，后期运维的时间成本和物料成本都比整块镜面结构低很多。针对不同的使用场景，还可以在基准板上预留的安装孔位加装遮光挡板，避免杂光从镜面的缝隙处透出，影响反射光线的均匀性。
