阿美泰克查狄伦手持数显推拉力计结构

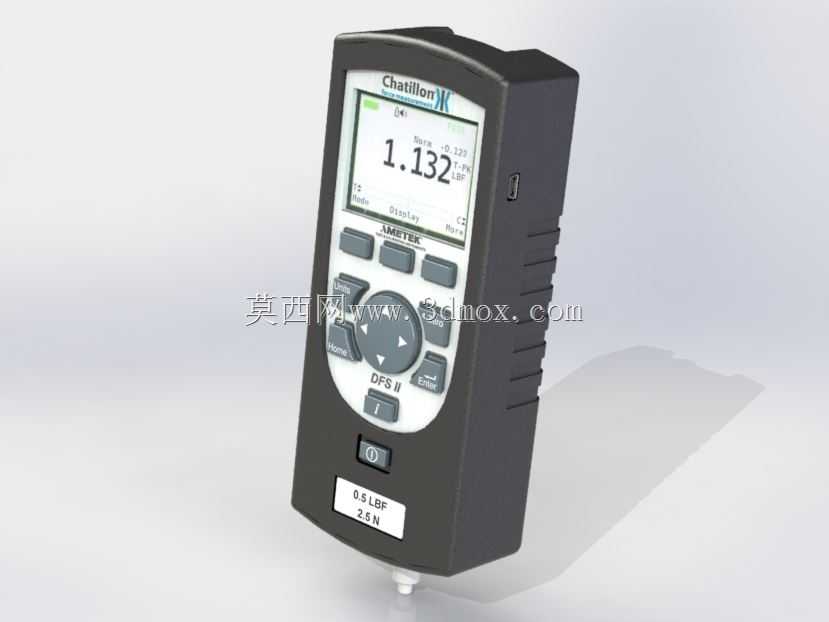

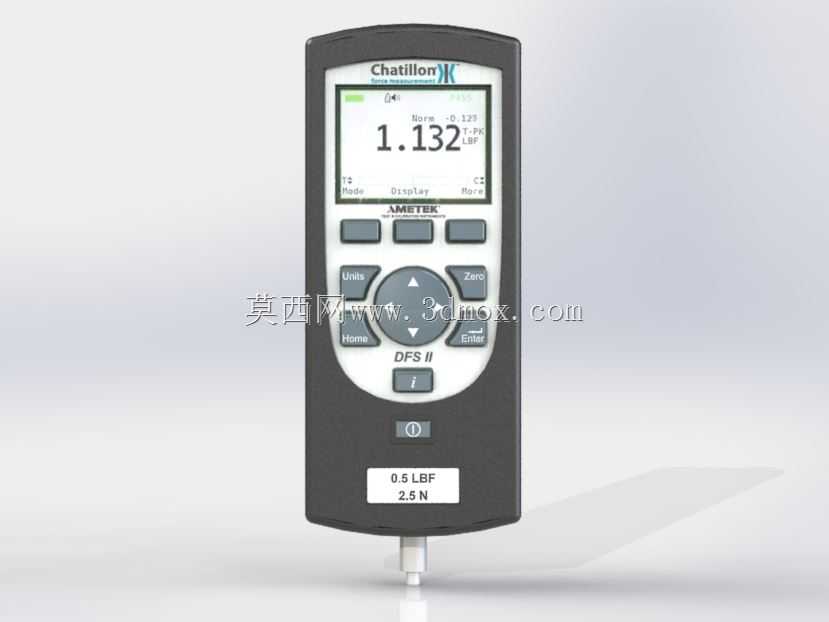

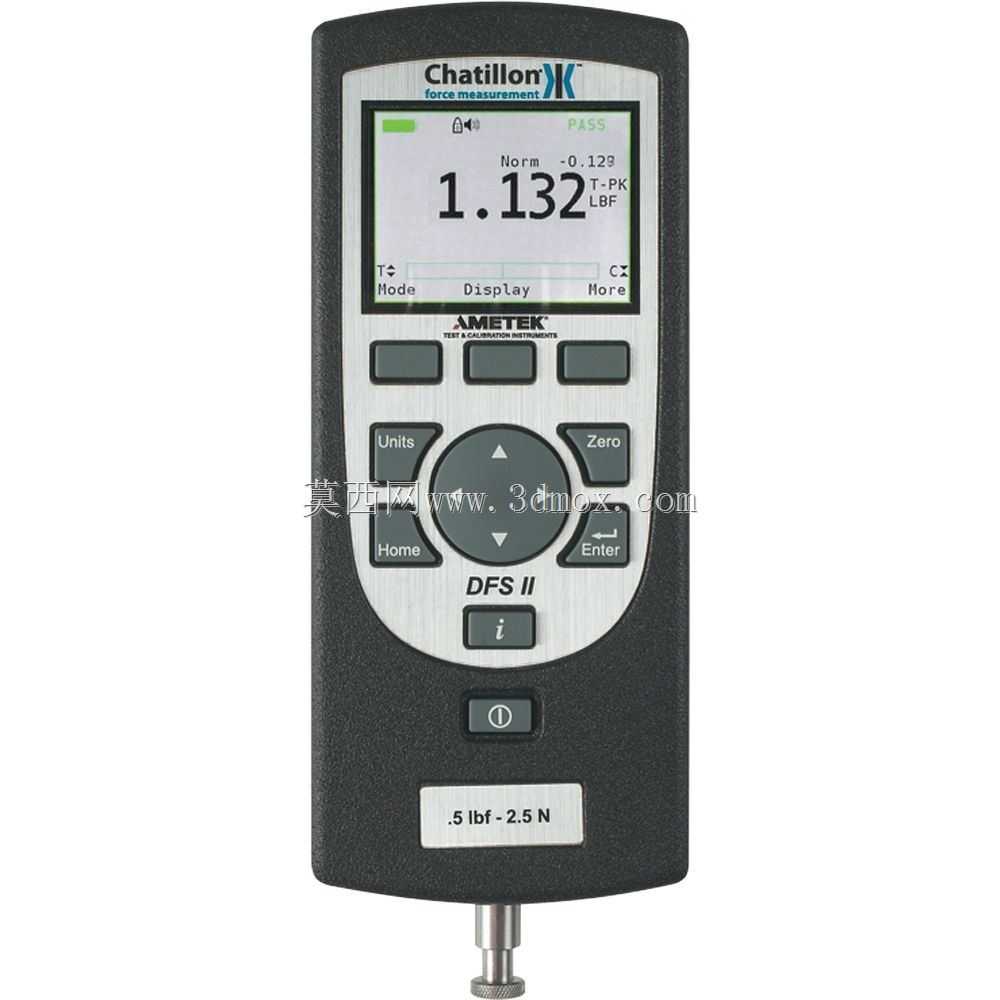

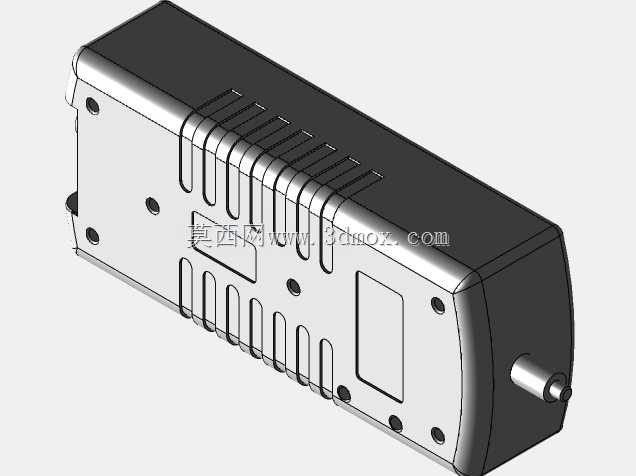

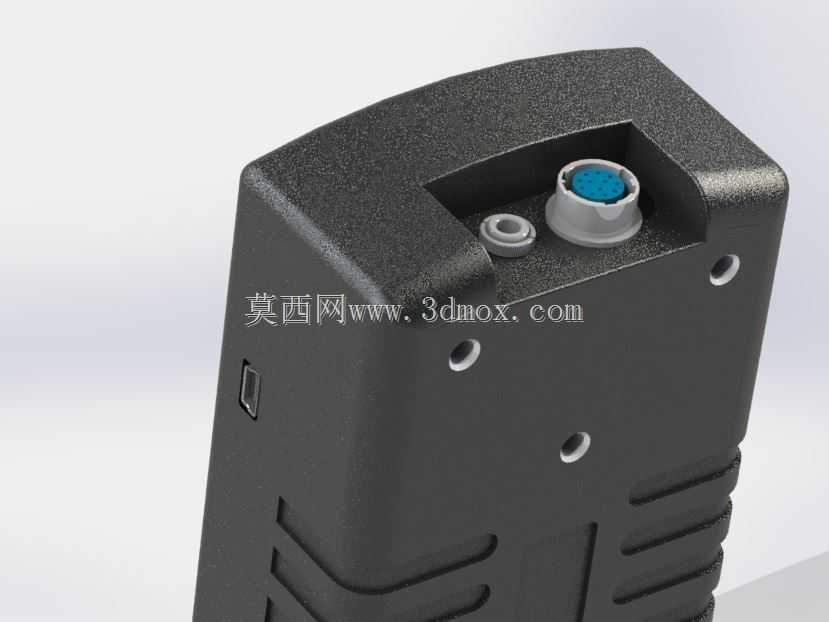

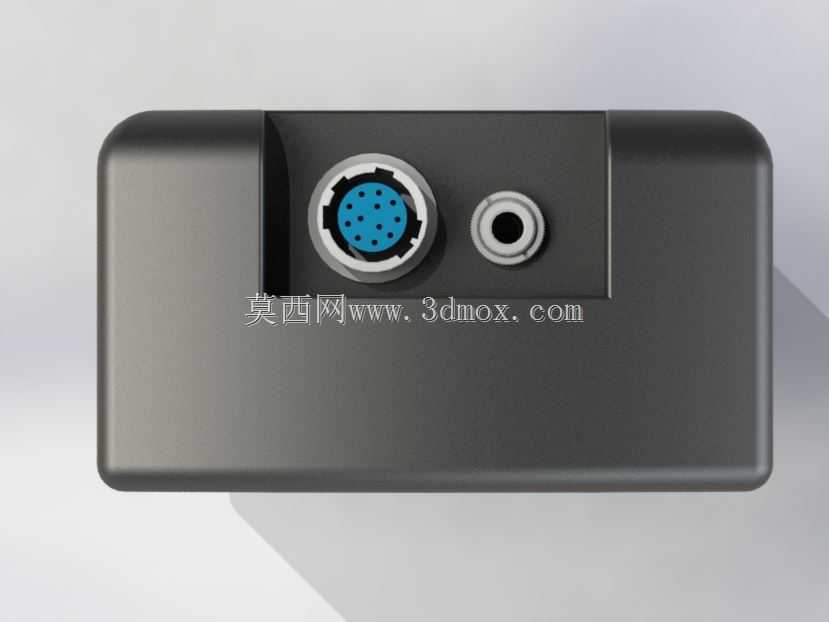

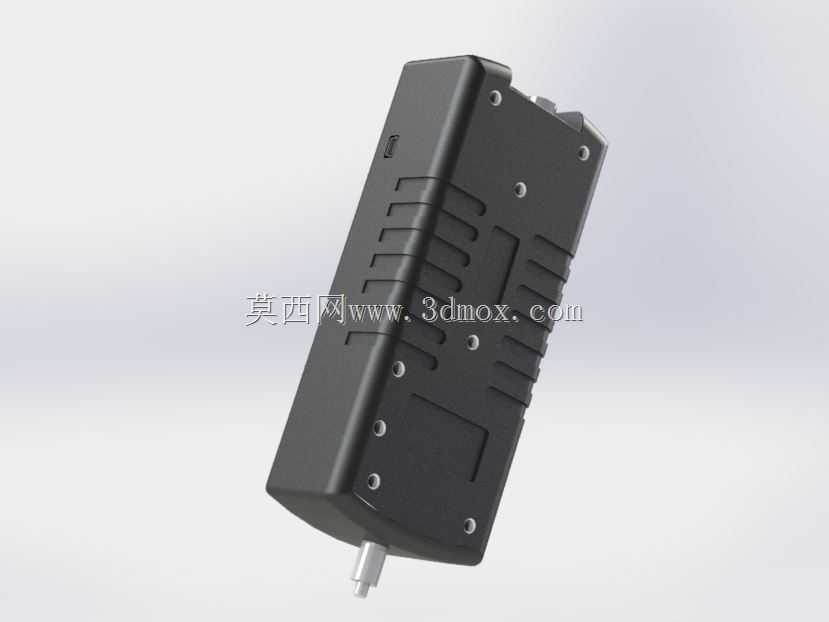

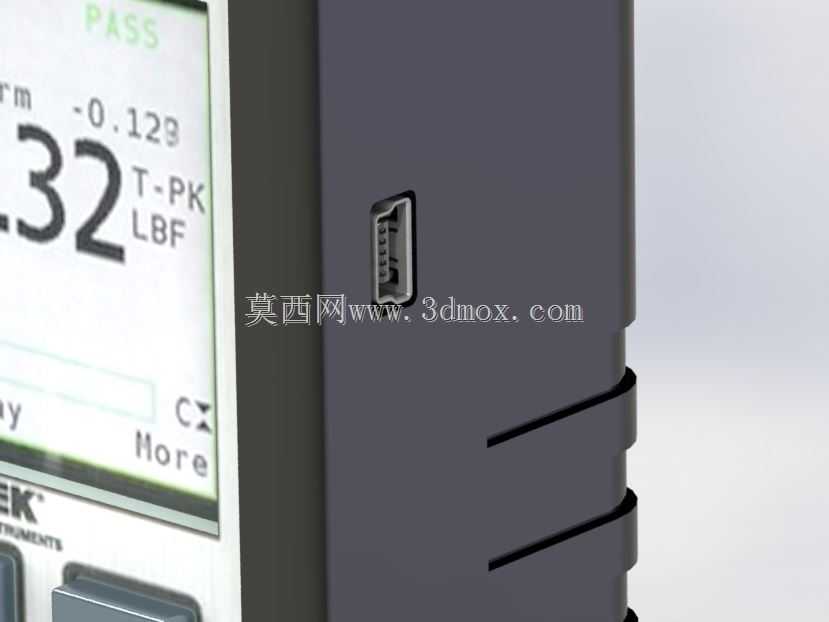

这款手持数显推拉力计的三维结构还原，完全围绕产线实际检测工况做细节落地，先从应用场景说起，电子组装线的端子插拔力验证、包装行业的封箱剥离力测试、五金件的铆接拉脱力抽检、线材的端子拉力校验场景里，这类便携测力设备都是一线质检岗的标配工具，不需要外接气源或电源，手持即可完成单点快速检测，适配小空间内的原位测试需求，不用将待测件搬运至固定试验台，大幅缩减产线抽检的周转时间。从功能特性上看，设备前端的测杆连接端做了通用M6螺纹接口设计，可适配平头、尖头、钩头、夹头等多种测头附件，覆盖推、拉两种受力方向的检测需求，量程覆盖0-2.5N也就是0.5磅力的小力值区间，专门针对微型电子元件、细导线、薄型封装件的小力值检测场景，避免大量程设备在小力值测试时的精度损失。机身的握持区域做了两侧防滑筋设计，筋条间距1.5mm，深度0.8mm，贴合成年人手掌握持的指腹分布，长时间手持检测也不会出现打滑偏移，正面的按键区域做了凹陷式分区，功能键、方向键、确认键的凸起高度差控制在0.3mm，戴薄款劳保手套操作时也能准确触发，不会出现误触。数显屏幕的倾角做了15度仰角设计，手持状态下视线自然下垂即可清晰读取数值，不需要刻意调整手腕角度，屏幕周边做了1mm高的挡边，避免检测过程中磕碰刮花显示面板。机身背部的电池仓做了卡扣式快拆设计，不需要额外工具即可更换电池，仓盖周边预留了0.5mm的密封胶条安装槽，可实现基础的防泼溅能力，适配车间内少量切削液、灰尘的使用环境。从设计思路上，整体结构优先保证手持便携性，机身宽度控制在70mm以内，厚度35mm，不含测头的整体长度160mm，可轻松放入工装裤的侧袋内随身携带，内部的传感器安装座做了同轴度定位结构，测杆受力轴线与传感器中心轴线的同轴度公差控制在0.02mm以内，避免侧向分力影响检测精度，电路板固定位做了三个减震胶垫安装柱，可抵消手持操作时的轻微抖动对数值稳定性的影响。安装边界方面，若要将该设备集成到半自动测试台架上，机身背部预留了两个M4螺纹安装孔，孔距45mm，可直接固定在台架的滑动模组上，不需要额外制作转接夹具，测杆的伸出行程为10mm，台架设计时预留15mm的安全行程即可避免硬接触损坏内部传感器。
