AMETEK查狄伦DFS2系列手持数显测力仪

这款手持数显测力设备的三维结构还原，完全围绕产线实际使用的操作逻辑搭建，没有多余的装饰性结构，所有外观细节都对应真实量产设备的功能需求。先从日常使用场景来看，这类测力设备常出现在电子组装线的按键按压力检测、包装行业的封口剥离力测试、五金件的插拔力校验、线材端子的拉脱力验证环节，甚至在小型零部件的破坏性拉力测试、弹簧弹力标定场景也会频繁用到，设备本身的便携属性决定了它不需要固定安装工位，操作人员可以单手握持完成全部测试流程，所以建模时特意还原了机身侧面的防滑筋条结构，每道筋条的间距、深度都匹配成年人手指的握持弧度，长时间握持检测也不会出现打滑脱手的问题。

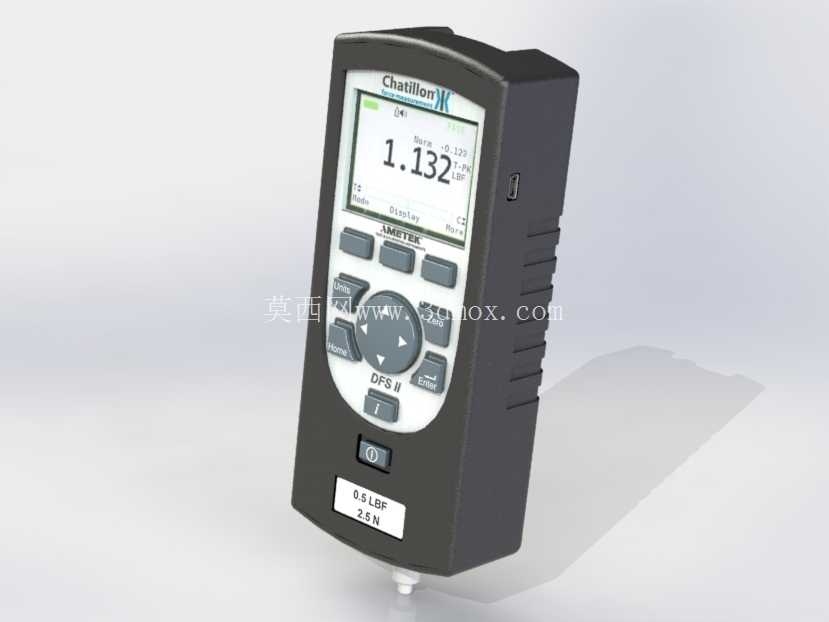

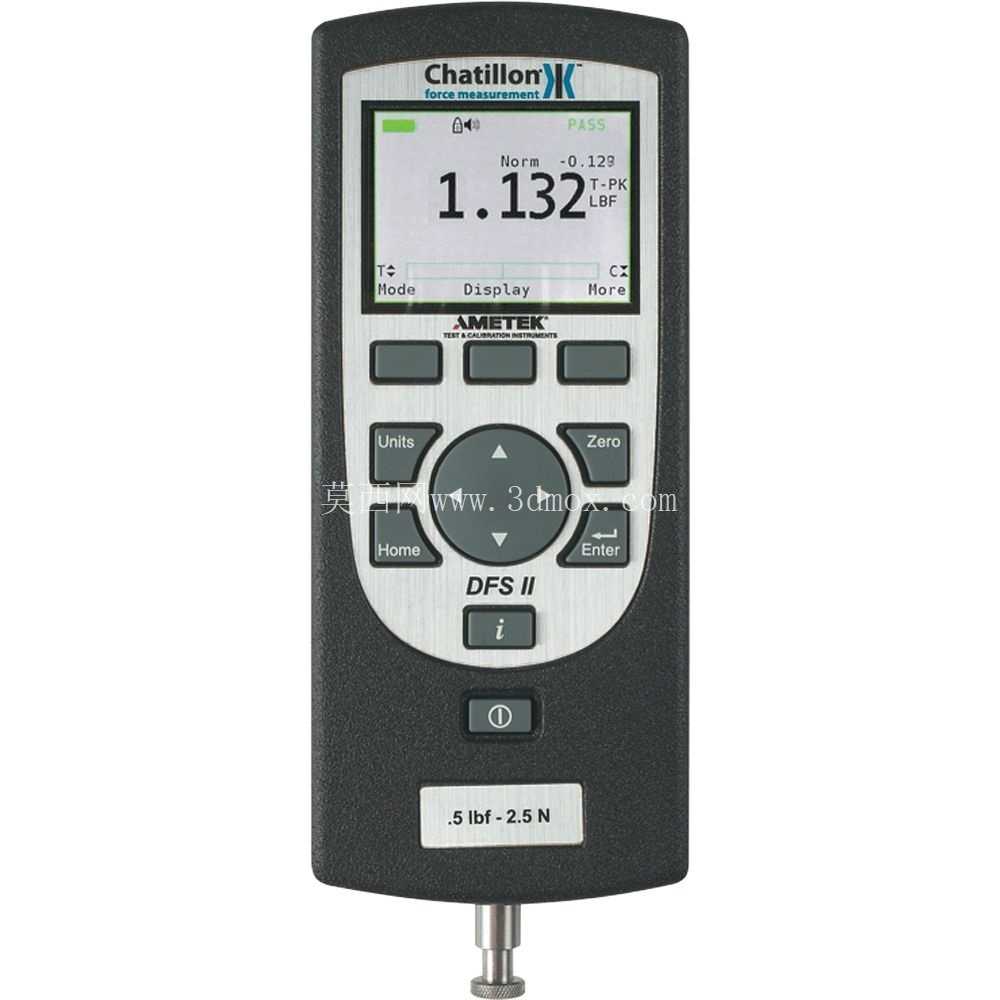

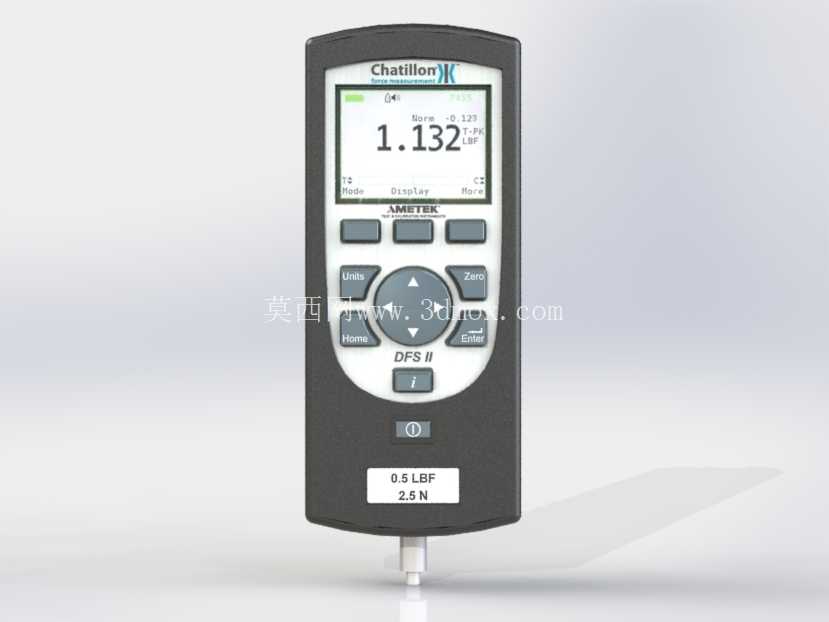

设备正面的操作按键区域做了分区设计，方向导航键集中在中部区域，功能快捷键围绕导航键排布，电源开关单独设置在按键区下方，和其他功能键保持足够的间距，避免操作时误触开关机；显示屏区域做了内凹的防护边框，比屏幕表面高出1.2mm左右，哪怕设备不慎平放在工作台面，也不会刮花显示面板，屏幕的显示角度做了轻微的上仰设计，握持时操作人员不用刻意歪手腕就能清晰读取力值数据，这个细节在建模时特意核对了真实设备的视角差，保证还原后的结构和实际使用的视觉体验一致。机身底部的测头连接接口做了快换结构的还原，不同规格的测头、夹具可以直接插拔更换，不需要额外工具辅助，接口的同轴度公差在建模时留了0.02mm的配合间隙，既保证装夹后的测头不会出现径向晃动，又能让更换操作足够顺畅。

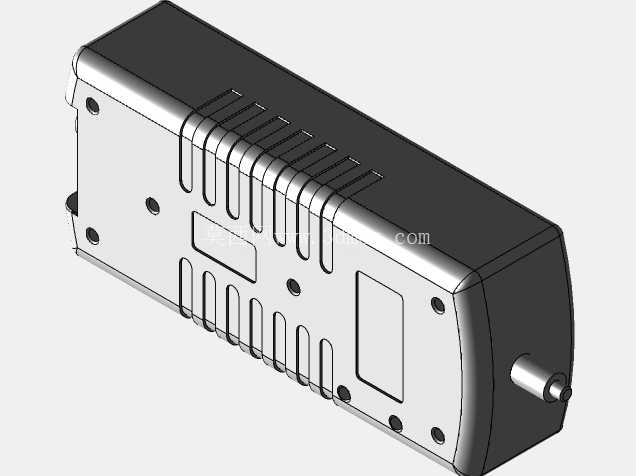

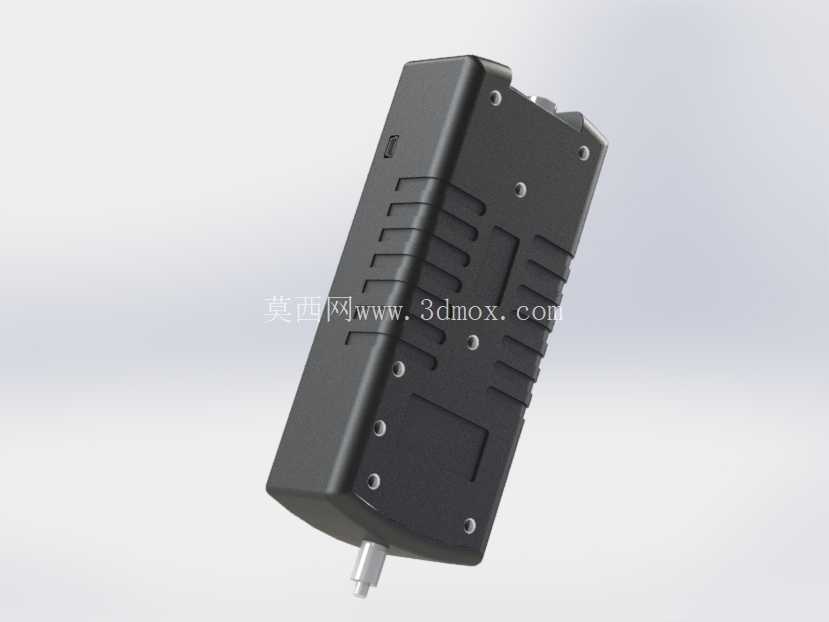

从结构设计的思路来看，整个机身采用上下壳拼合的结构，拼合缝沿着机身侧面的中线分布，螺丝孔全部隐藏在侧面防滑筋条的间隙和背面的铭牌区域下方，外观上不会看到裸露的螺丝孔，既保证了机身的整体性，也能避免日常使用中螺丝积灰、锈蚀的问题。机身背部的电池仓结构做了独立的卡扣式仓盖，仓盖和机身的配合面做了一圈密封筋，对应日常车间使用时的防泼溅需求，哪怕测试过程中有少量切削液、水渍溅到机身上，也不会渗入电池仓造成电路故障。设备的整体外形尺寸控制在手掌可握持的范围内，宽度不超过70mm，厚度在35mm左右，不含电池的整体重量控制在300g上下，单手握持持续操作也不会有明显的负重感。

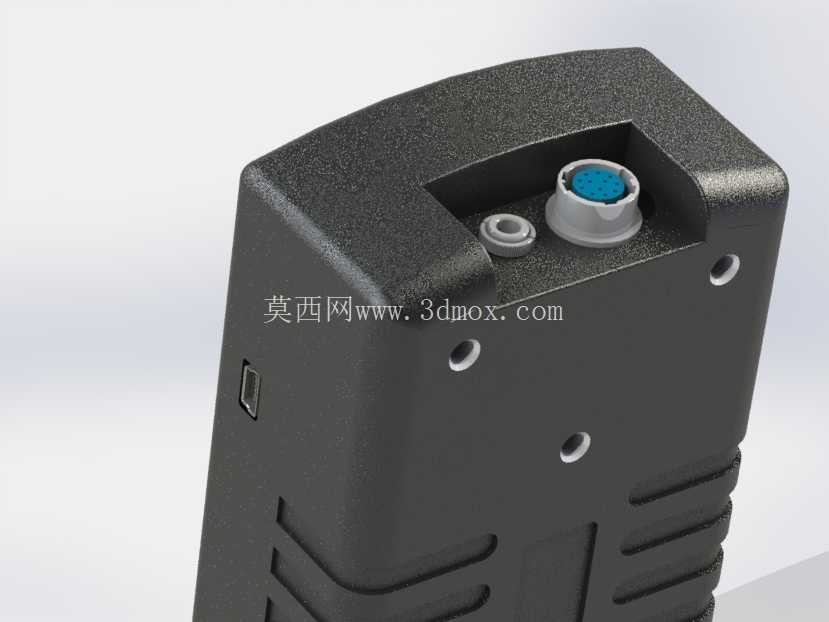

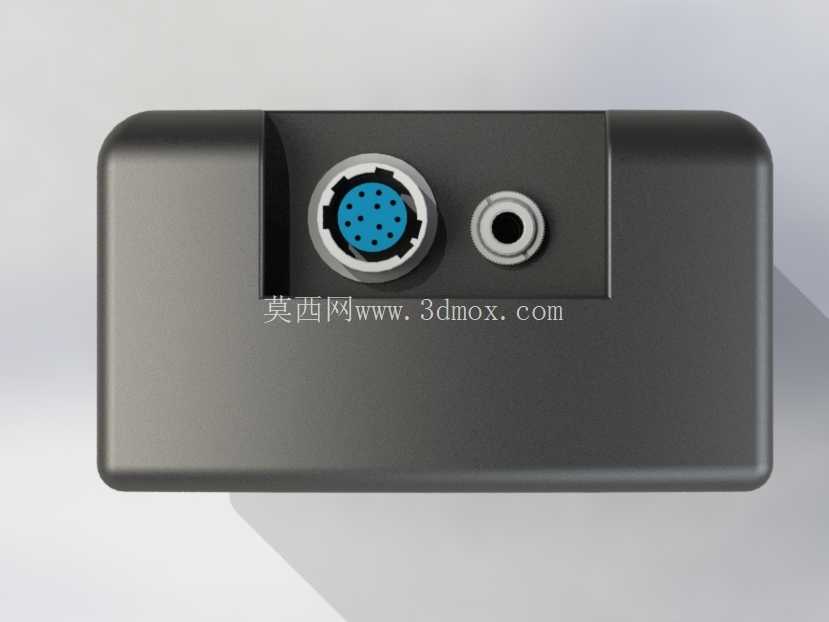

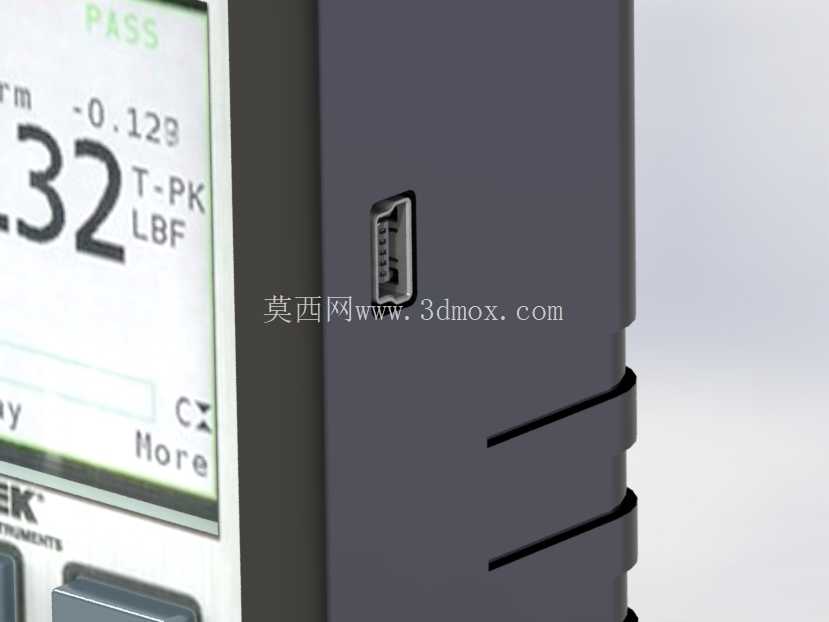

在安装边界的还原上，这款设备除了手持使用外，也可以搭配专用立式支架做固定工位的批量测试，所以建模时还原了机身后部的支架安装螺孔位置，螺孔的规格、孔距都和原厂支架的安装参数完全匹配，当设备固定在支架上时，测头的中心轴线和支架的滑动导轨保持同轴，不会因为安装偏差导致测试力值出现方向分力，影响最终的检测精度。机身侧面的功能接口做了隐藏式的橡胶塞防护，接口可以连接数据传输线，把测试的力值曲线实时传输到电脑端做数据留存，橡胶塞的结构和机身侧面完全齐平，握持时不会有凸起的硌手感，也能避免车间内的粉尘进入接口造成接触不良。

设备前端的测头伸出长度做了精准还原，测头端面到机身前端面的距离预留了足够的夹具安装空间，不管是装夹平头测头做压力测试，还是装夹挂钩类夹具做拉力测试，都不会出现夹具和机身前端干涉的问题。按键的按压行程做了1mm的凸起高度还原，每个按键的表面都做了轻微的内凹弧度，匹配手指指腹的接触形状，按压时的触感反馈清晰，不会出现连按、卡键的问题。显示屏下方的品牌标识、型号标识区域的凹凸结构也做了还原，标识区域和机身外壳是一体成型的结构，不会因为长期摩擦出现标识磨损脱落的问题。
