欧司朗贴片式光电二极管结构设计

　　这款贴片封装的光电二极管，在消费电子、工业传感、汽车电子领域的光电检测回路中应用十分广泛，小到智能穿戴设备的环境光感测、智能家居的红外接收模块，大到工业产线的物料到位检测、汽车座舱的手势识别单元，都能见到同类型封装器件的身影。作为光电转换类的基础半导体器件，它的核心作用是将接收到的特定波长光信号转化为可被后端电路采集的电信号，相比传统直插封装的同类型器件，这种贴片式结构更适配当前高密度SMT回流焊工艺，能大幅缩减PCB板的占用面积，适配便携设备、紧凑型检测模组的空间设计要求。

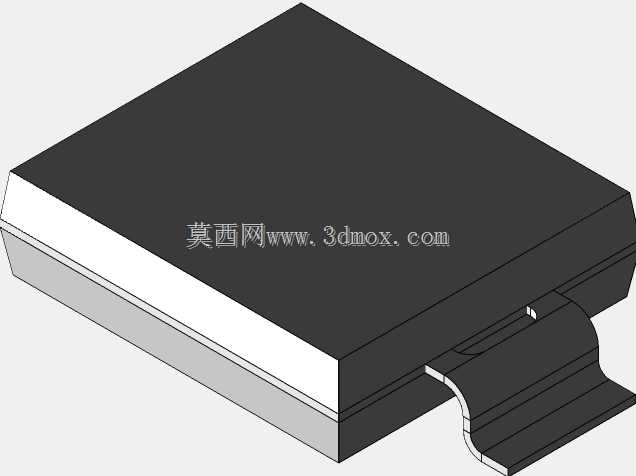

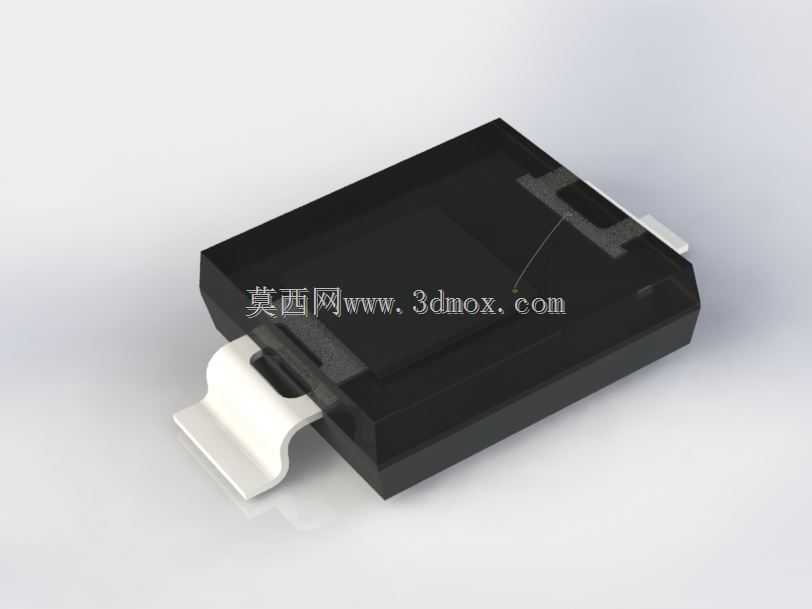

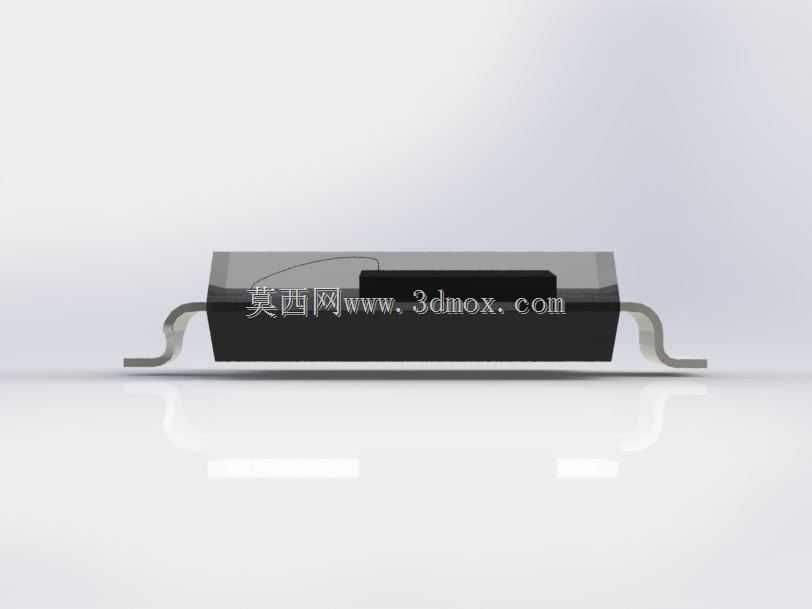

　　从功能特性来看，该器件采用黑色不透光的环氧塑封主体，仅在顶部预留感光窗口区域，这种结构设计可以最大程度阻隔侧面杂散光的干扰，避免非检测方向的环境光线照射到内部感光芯片上，降低检测回路的背景噪声，提升弱光检测场景下的信噪比。器件两端引出的弯折式焊片采用镀锡铜合金材质，既保证了焊接时的润湿性，也能在温度循环工况下释放部分热应力，减少焊点开裂的失效风险，焊片的弯折弧度经过反复校核，既可以保证焊接时焊锡能充分浸润焊片与PCB焊盘的结合面，也不会因为焊片突出塑封主体过多而占用额外的板上空间。

　　在设计思路上，这款器件的建模完全还原了量产实物的装配公差边界，塑封主体的拔模斜度、焊片的冲压弯折圆角、顶部感光区的凹陷深度都按照实际器件的尺寸公差做了还原，没有做理想化的直角简化，能直接导入PCB布局软件做3D干涉检查。做结构设计时如果用到这款器件，不需要再额外预留装配余量，模型的外轮廓已经包含了器件量产时的最大实体尺寸，在做紧凑空间的堆叠设计时，可以直接用这个模型校验周边结构件与器件的安全间隙，避免出现壳体压到器件、或者焊盘周边空间不足导致焊接时连锡的问题。

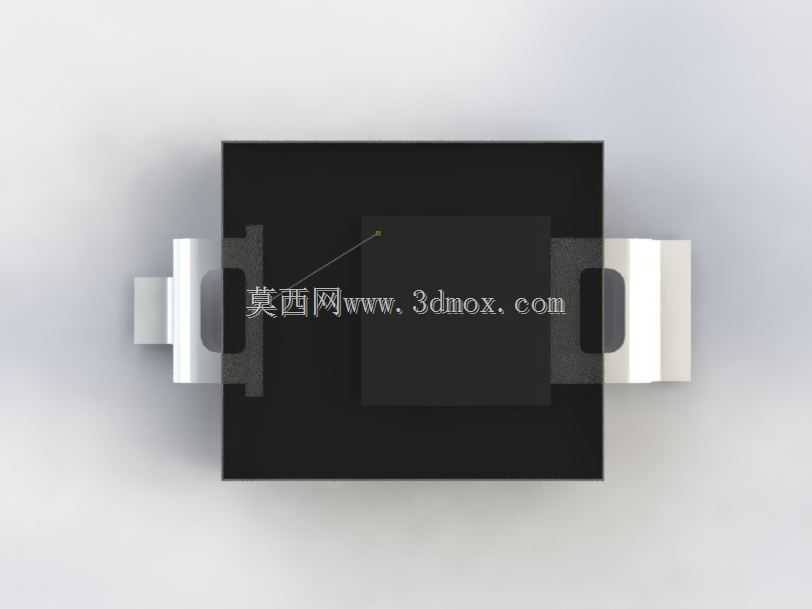

　　外形尺寸与安装边界方面，这款器件属于小型SMD封装类别，塑封主体的长宽尺寸控制在极小范围内，厚度也适配薄型化电子设备的堆叠要求，焊盘的布局尺寸完全匹配行业通用的标准封装库，不需要单独定制封装。安装时只需要按照模型给出的焊盘位置在PCB上对应开设焊盘，回流焊过程中器件会通过焊锡的表面张力自动对位，不需要额外的定位治具。需要注意的是，器件顶部的感光窗口区域在结构设计时不能被遮挡，周边的遮光胶或者结构挡墙需要避开感光区的有效范围，同时要避免结构件直接压碰到感光窗口表面，防止刮花窗口的光学层影响感光效率。另外在做整机EMC设计时，这款器件的塑封主体不具备屏蔽效能，如果应用在强电磁干扰的工业场景，需要在器件周边预留屏蔽罩的安装位置，模型的外轮廓尺寸可以直接作为屏蔽罩开口的设计参考，保证屏蔽罩安装后不会和器件本体产生干涉。

　　在实际选型应用中，这类光电二极管的响应波长覆盖可见光到近红外区间，不同的滤光层设计可以适配不同的检测场景，比如带红外截止滤光层的型号可以用于环境光检测，只对可见光波段响应，避免红外光线干扰导致的亮度检测失准；而对红外波段高响应的型号则可以用于红外对射检测、遥控信号接收场景。建模时还原的塑封本体光学特性，也可以直接导入光学仿真软件做初步的光路模拟，评估结构挡墙对光线接收角度的影响，减少前期样机试做时的光路调试工作量。对于做三维建模的从业者来说，这个模型的细节还原度足够支撑从PCB布局、结构堆叠到工艺校验的全流程设计需求，不需要再对着 datasheet 反复测量尺寸重建模型，能节省不少器件建模的时间，把更多精力放在整机的功能结构设计上。
