查蒂隆LTCM-100立式拉力试验机结构设计

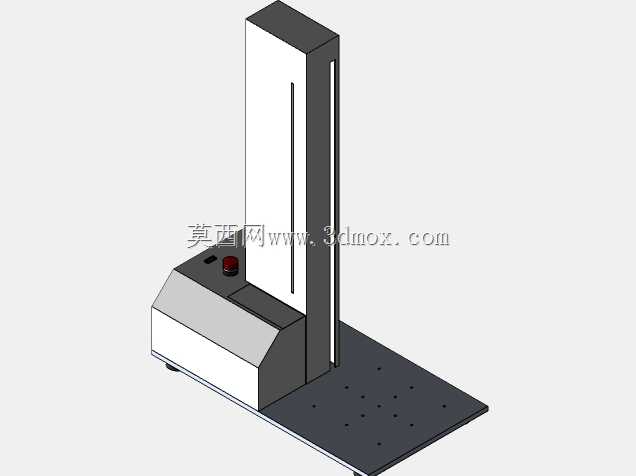

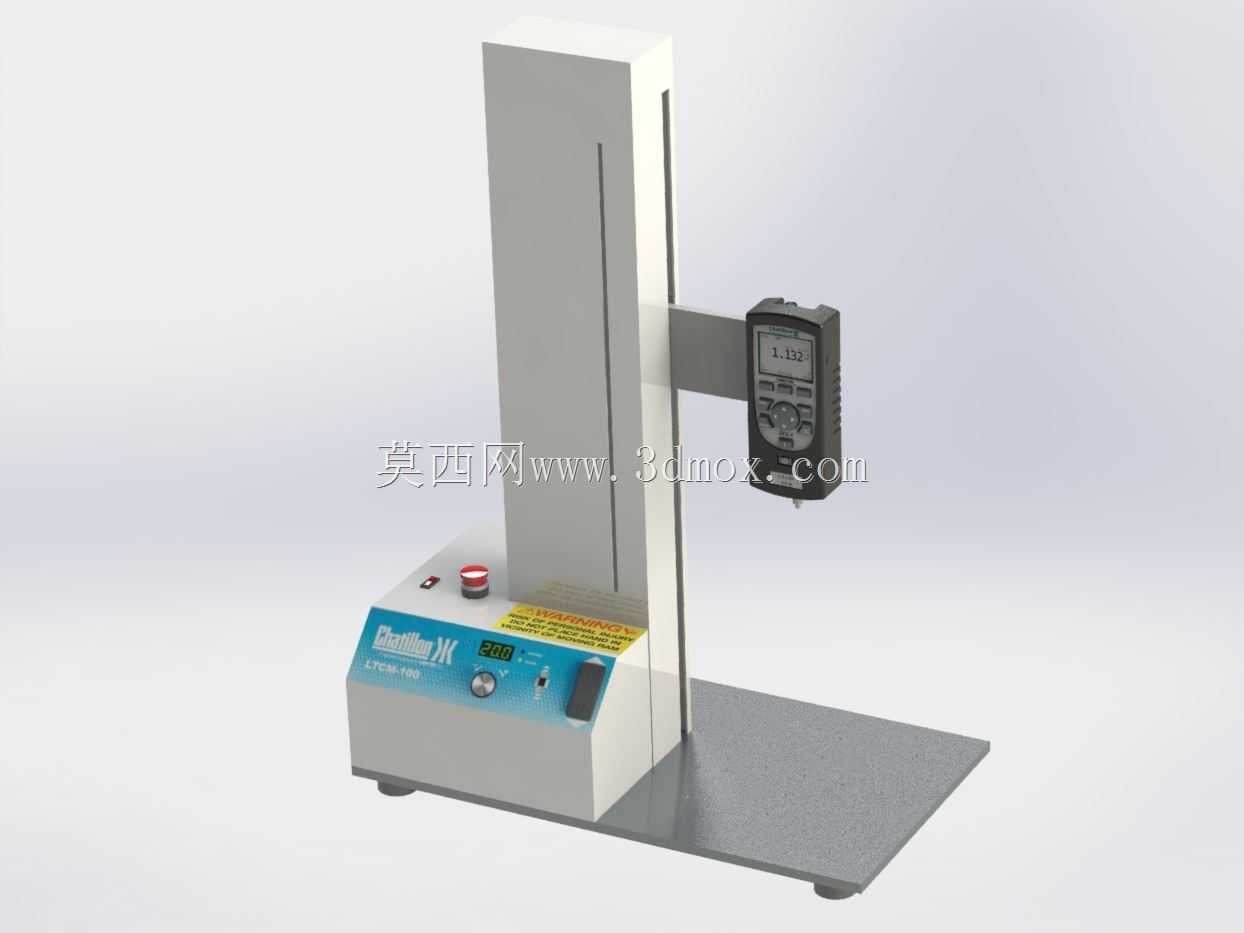

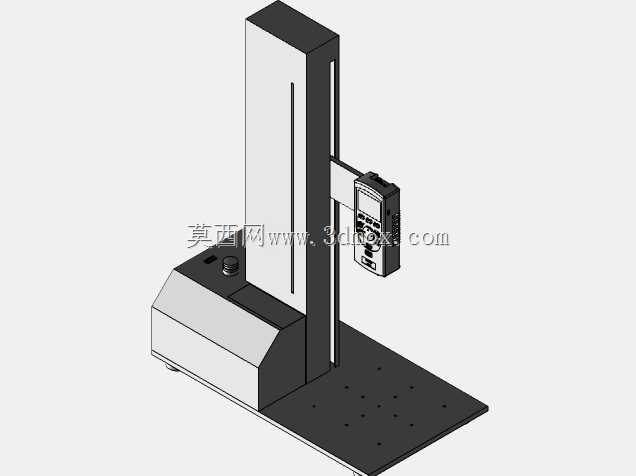

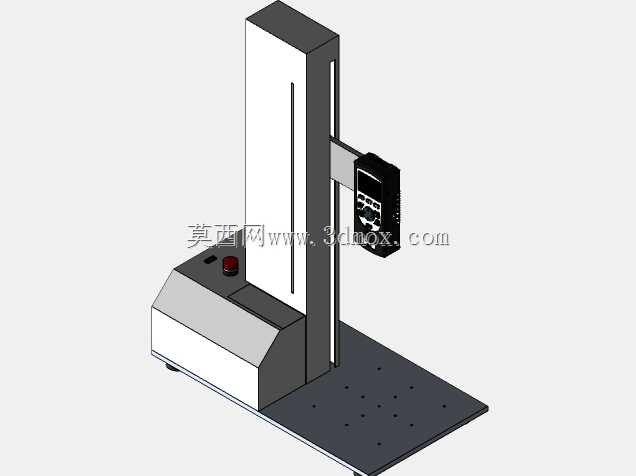

在材料力学性能检测、零部件力学验证场景中，这类立式单柱拉力测试设备是实验室、产线质检环节的常用工装，区别于大型万能试验机的厚重结构，这款设备主打小载荷范围内的精准测试，适配线束端子拉力、薄膜拉伸强度、小型五金件插拔力、橡塑材料形变测试等多类检测需求，安装时仅需平整的工作台面即可固定，底座采用加厚金属平板结构，预留的安装孔位可适配不同规格的定制夹具，不管是平口拉伸夹具、楔形夹具还是定制的异形件装夹治具，都能通过底座和移动横梁上的标准安装接口快速换装。从结构设计逻辑来看，设备采用单立柱悬臂式布局，立柱内部集成精密滚珠丝杠传动副，搭配伺服驱动单元实现移动横梁的无级调速，移动行程覆盖常规小试样测试的全范围需求，测试速度可根据不同检测标准调整，从低速的材料蠕变测试到高速的瞬间破坏力测试都能适配。控制单元集成在底座前端的操作面板上，急停按钮、速度调节旋钮、启动停止按键按照操作频次排布在最易触碰的区域，面板上的数显窗口可实时显示当前横梁位置、移动速度参数，移动横梁上预留的标准接口可直接适配数显推拉力计，无需额外转接结构即可完成力值数据的采集，力值传感器的安装位做了同轴度校准结构，避免装夹偏差带来的测试数据误差。设备的电气走线全部内置于立柱和底座的内腔中，外部无裸露线缆，既避免测试过程中线缆剐蹭试样，也能降低车间、实验室环境中粉尘、液体对线路的侵蚀，底座底部的可调支撑脚可在不平整的台面上快速调平，保证立柱的垂直度，避免横梁移动过程中出现卡滞、偏磨的问题。在实际选型适配时，这类设备的占地尺寸远小于双柱式万能试验机，适合空间有限的质检工位、高校实验室使用，单柱结构的视野开阔，装夹试样、观察测试过程中的形变状态都更方便，搭配不同的夹具拓展后，还能完成剥离、撕裂、抗压等多类力学测试，覆盖大部分小型工业制品的力学性能检测需求，结构设计上充分考虑了日常操作的便捷性，没有冗余的复杂结构，维护时仅需定期给丝杠传动副加注润滑脂、校准力值传感器即可，长期使用的维护成本较低。
