带弹簧伸缩结构的安全防脱绳索钩具

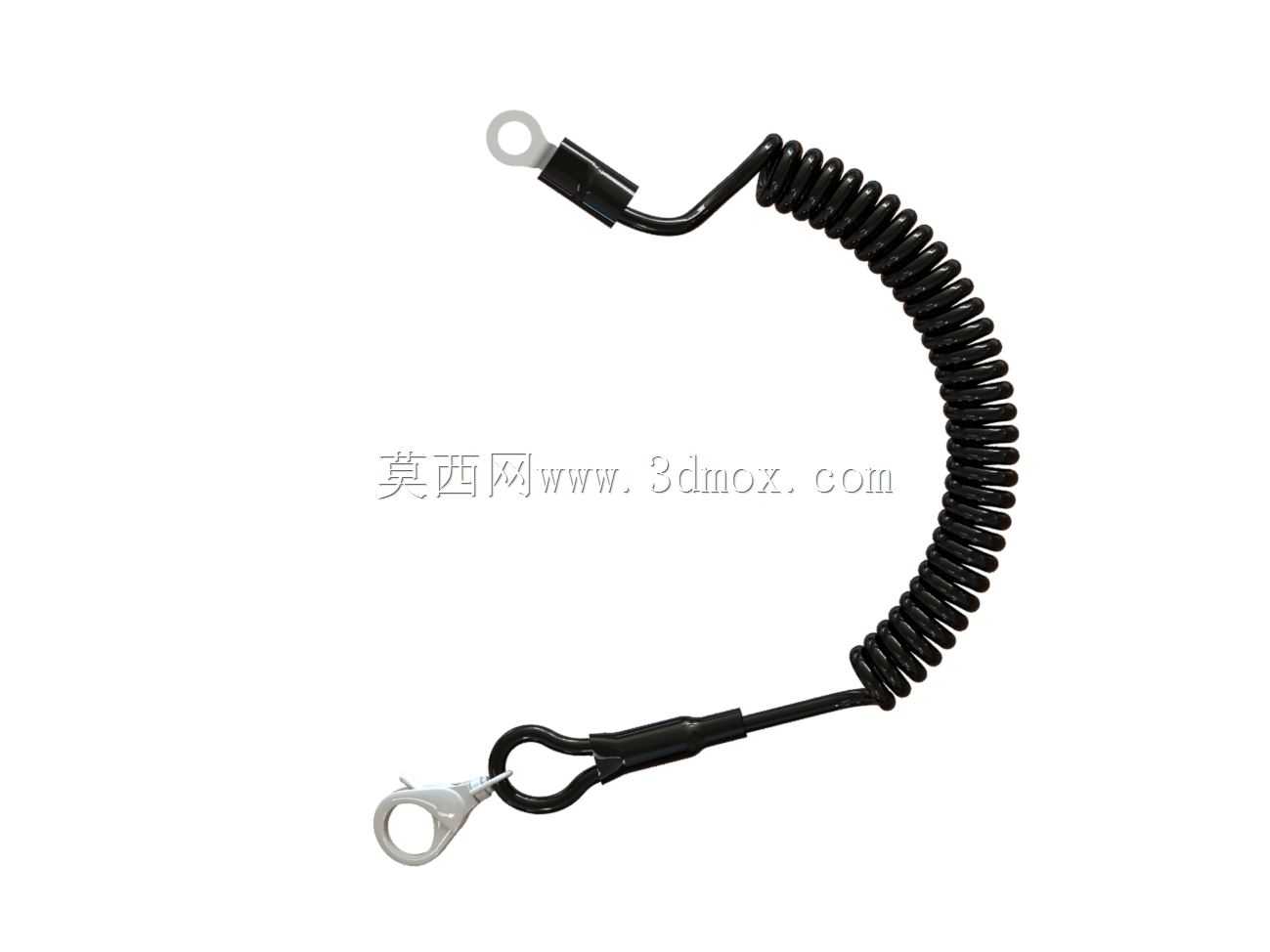

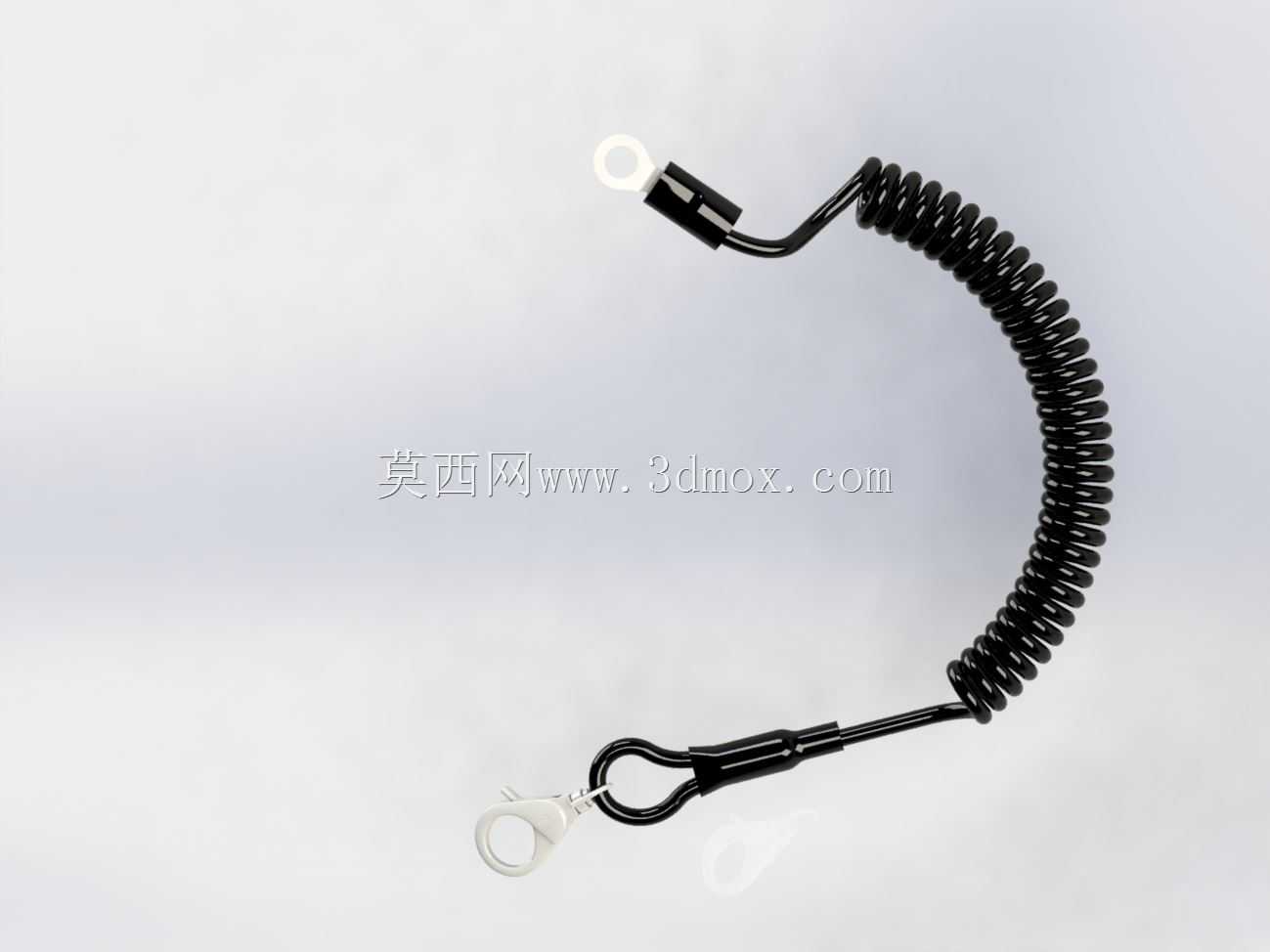

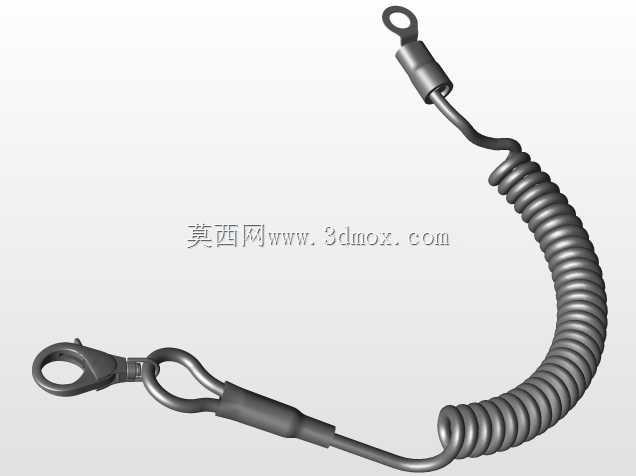

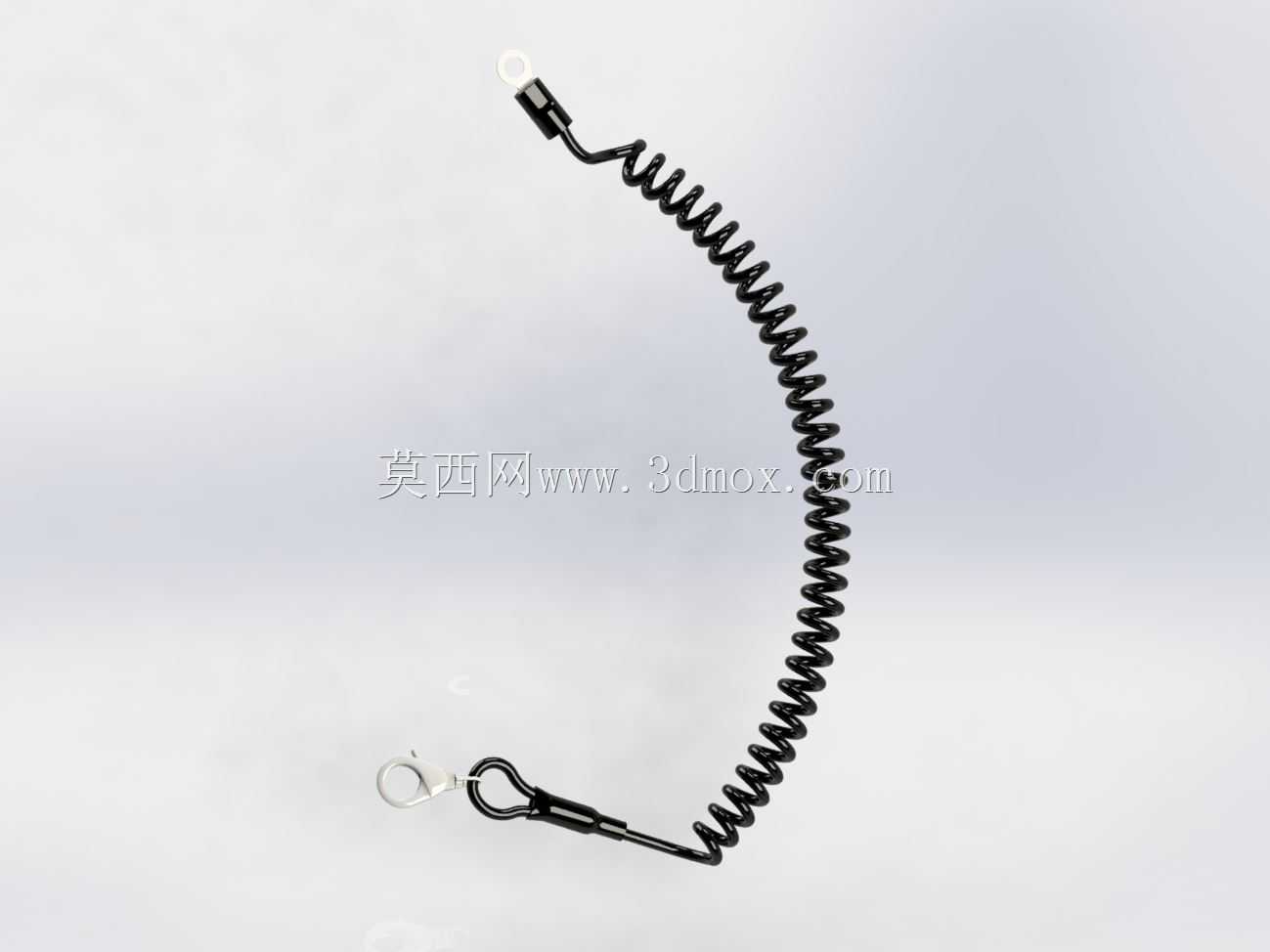

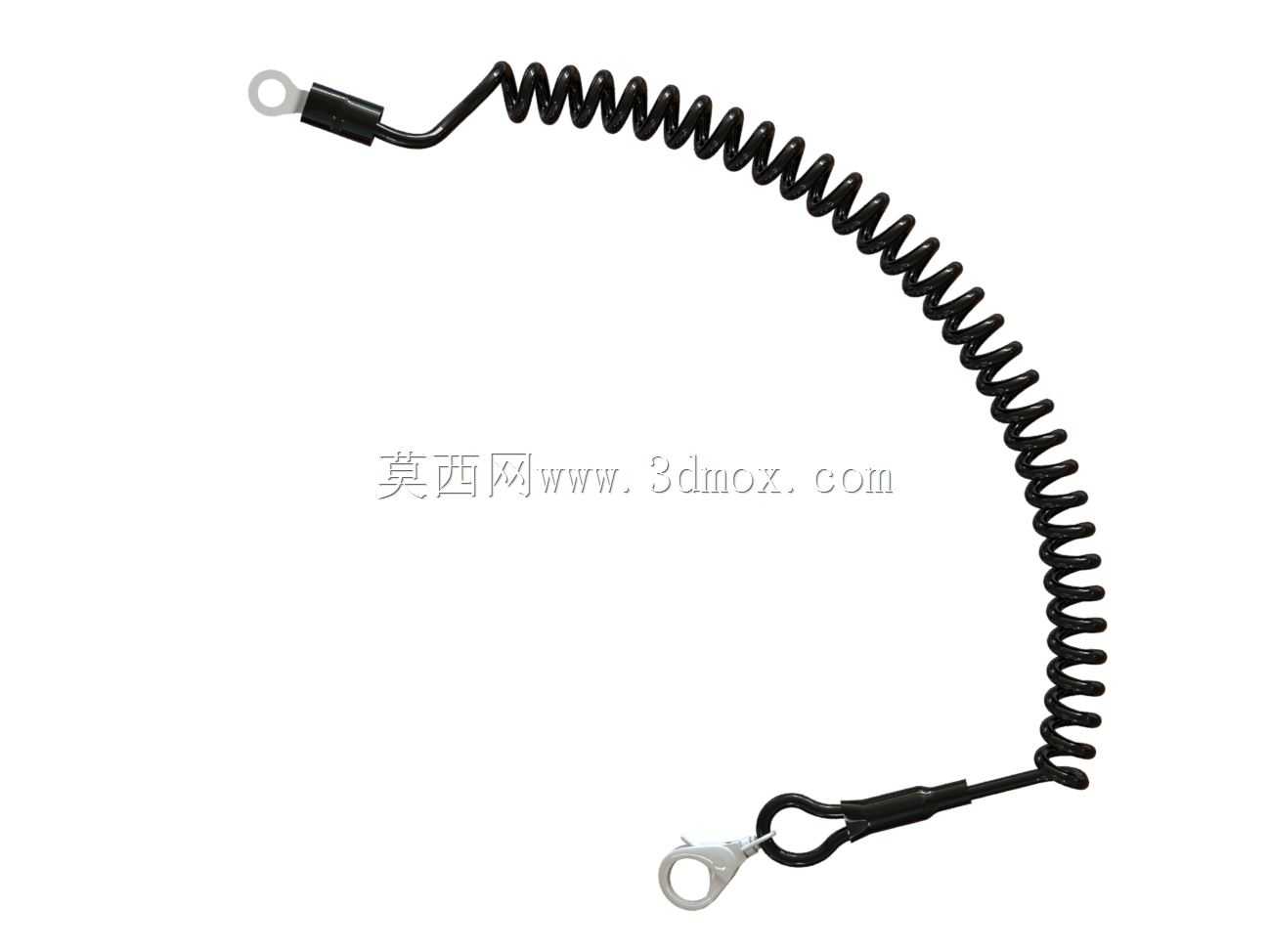

　　这类带螺旋弹簧伸缩段的钩具，在户外作业防护、小型工具防坠、休闲运动安全防护场景中应用十分广泛，日常高空作业时工人将其一端挂在安全腰带挂点上，另一端扣住扳手、螺丝刀这类手持工具，能避免工具脱手坠落砸伤下方人员；水上运动、户外拓展场景里也常用来连接随身装备与救生衣、安全背带，防止装备掉落遗失。从结构设计来看，整个构件分为三个功能段，一端是带固定孔的金属挂耳，采用冲压成型的带孔圆环片结构，孔位尺寸适配常规M4-M6规格的连接螺栓，安装时可直接通过螺栓固定在需要挂载的基体上，挂耳与弹簧段衔接的位置做了包胶注塑处理，既避免金属挂耳与弹簧衔接处长期弯折出现应力断裂，也能防止水汽渗入弹簧内部造成锈蚀。中间的螺旋弹簧段是整个构件的核心伸缩功能区，

　　采用弹簧钢线材绕制而成，外部包覆黑色TPU弹性护套，自然状态下弹簧段呈收缩盘绕形态，整体长度较短不会干扰使用者的正常动作，当两端受到拉力时弹簧可拉伸至自然长度的3-4倍，满足作业时的活动范围需求，拉力撤除后弹簧会自动回弹收缩，不会出现绳索拖沓勾挂周边障碍物的问题，弹簧线材的线径、绕制螺距都经过匹配调校，拉伸过程中阻力均匀，不会出现突然卡滞或者拉力骤变的情况，反复拉伸上万次也不会出现塑性变形无法回弹的问题。另一端是龙虾扣结构的活动挂钩，挂钩采用锌合金压铸成型，扣合处带内置弹簧压片，常态下压片自动闭合锁止挂扣开口，需要挂接或者取下物件时只需按压压片即可打开开口，挂钩的开口尺寸适配大部分直径在8mm以内的挂环、挂孔，扣合后锁止力度足够，

　　不会因为晃动、拉扯出现意外脱开的情况，挂钩与弹簧段的衔接位置同样做了包胶固定，避免衔接处反复弯折出现断裂。建模过程中需要重点把控几个关键尺寸边界，首先是两端固定挂耳与活动挂钩的安装孔、开口尺寸，要匹配行业通用的挂载点规格，避免出现无法适配常规挂点的问题；其次是弹簧段的自然收缩长度与最大拉伸长度，要根据实际使用场景的活动半径确定，过长会导致收缩后拖沓，过短则会限制活动范围；另外弹簧段的弯曲半径也要做合理设置，自然盘绕状态下的圈径不能过小，否则会导致弹簧护套长期处于小半径弯折状态，加速护套老化开裂。整个构件的所有棱角位置都做了倒圆角处理，没有尖锐的毛刺棱角，使用过程中不会划伤使用者或者勾挂衣物、线缆。包胶层的厚度控制在1.5mm左右，

　　既具备足够的耐磨性能，也不会因为过厚导致弹簧段伸缩阻力过大。在做装配验证的时候，要重点测试弹簧段反复拉伸后的回弹性能，以及活动挂钩的锁止可靠性，还要确认两端衔接位置的抗拉力强度，确保在承受额定拉力的时候不会出现衔接处断裂的情况。这类钩具虽然属于小型五金配件，但在安全防护场景中起到的作用十分关键，设计时每个结构细节都要围绕可靠、耐用、使用便捷的核心需求展开，不能因为构件小就忽略结构强度与使用体验的优化。
