贴片式光电二极管SD040结构三维建模

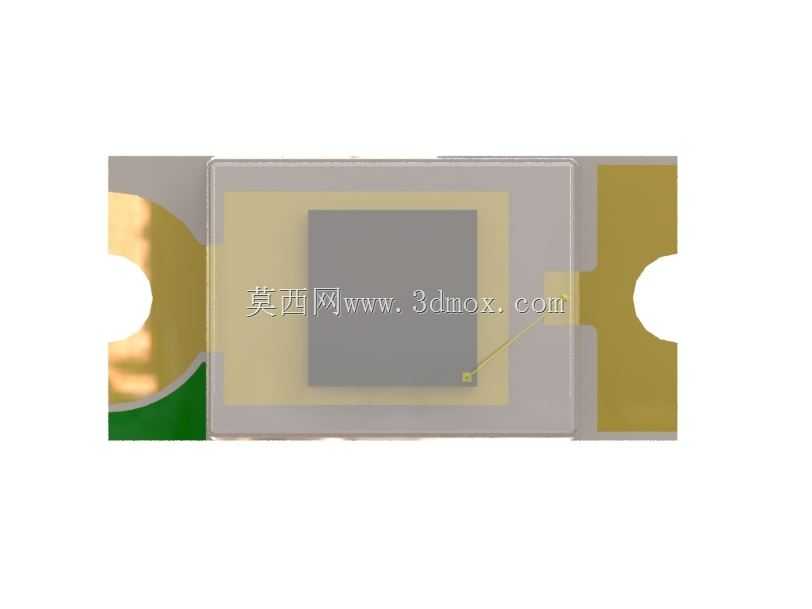

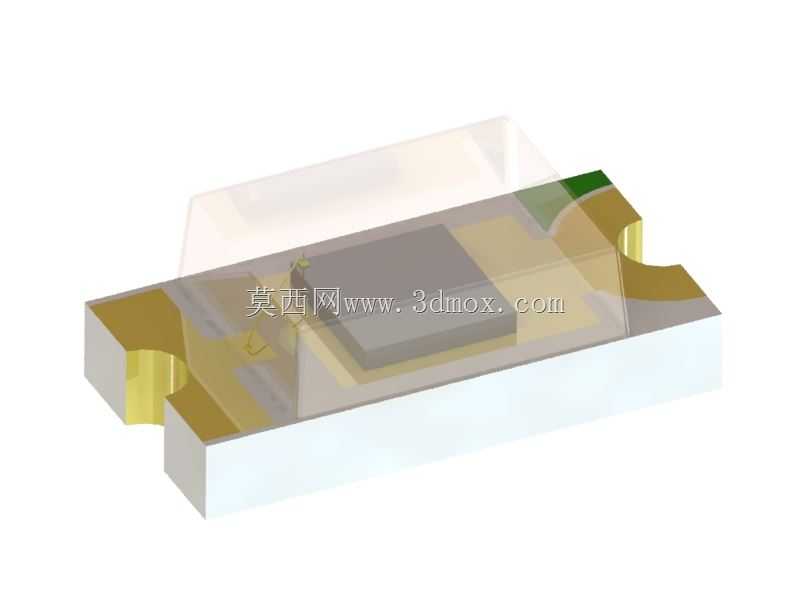

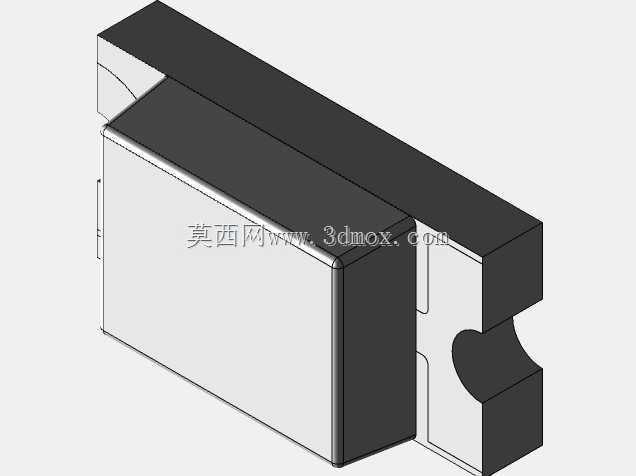

　　甚至会导致贴装后器件本体和周边结构件发生硬干涉。建模过程中，先按照器件实际的封装尺寸，拉出本体的基座轮廓，这类0402规格的贴片光电二极管，本体长度、宽度、厚度都有严格的封装规范，建模时不能随意缩放尺寸，尤其是两端焊端的位置和宽度，必须和实际器件的焊盘匹配，避免后续导出STEP文件给PCB Layout工程师做器件封装时出现尺寸错位。器件的透光窗口部分，建模时要单独拆分出透明材质的实体部分，因为实际应用中这个区域是感光面，结构设计时要注意这个区域不能被外壳、遮光胶或者其他结构件遮挡，否则会直接影响器件的感光灵敏度，甚至导致功能失效。两端的金属焊端建模时，要还原出实际的金属镀层轮廓，焊端的下表面要和PCB安装面保持齐平，这款贴片封装的光电二极管，是光电检测类设备里常用的基础感光元件，日常做消费电子、工业传感类设备的结构设计时，经常会用到这类器件的三维数模来做PCB布局干涉校验、整机装配间隙校核。从实际工程应用来看，这类器件常被集成在光电开关、环境光感应模块、红外接收模组、转速检测传感单元里，小到智能穿戴设备的佩戴检测、手机的屏幕亮度自动调节，大到工业产线的物料到位检测、自动化设备的限位触发，都能见到同规格贴片光电二极管的身影。做这类器件的三维建模时，首先要把控的是安装边界的尺寸精度，因为这类SMD封装器件是直接通过回流焊贴装在PCB表面的，焊盘位置、引脚共面度、本体高度的尺寸偏差，会直接影响SMT贴片的良率，

　　不能出现突出或者凹陷，否则模拟贴片时会出现虚焊、立碑等工艺问题。从功能特性来看，这类光电二极管是通过接收特定波长的光线，将光信号转换为电信号来实现检测功能，所以在整机结构设计时，除了要保证感光窗口的通光路径无遮挡，还要注意器件周边不要布置强反光的金属结构件，避免杂散光进入感光面造成信号误触发。建模时还原的内部芯片衬底、封装树脂的分层结构，一方面是为了做结构展示时更贴近实物状态，另一方面也能帮助结构工程师在做热仿真时，更准确地评估器件工作时的散热路径，毕竟这类半导体器件的工作温度范围有限，周边如果有大功率发热元件，需要提前预留足够的散热间隙。做这类小型电子元器件的三维模型，最容易忽略的是器件的公差带设置，

　　实际量产的器件尺寸会有微小的公差波动，建模时按照标称尺寸建模后，要在装配校验时预留0.1mm左右的安全间隙，避免因为器件尺寸公差导致装配时出现挤压。另外，这类贴片器件的边角都做了微小的倒角处理，建模时还原这些倒角细节，不仅能让模型渲染效果更贴近实物，也能在做装配干涉检查时，避免因为直角棱边的计算误差，误判存在干涉问题。在做整机装配模拟时，要重点检查器件上方的结构件开孔位置是否和感光窗口对齐，开孔的大小要略大于感光面的尺寸，同时要考虑装配时的位置公差，避免因为结构件的装配偏移挡住感光区域。对于需要做灌封处理的模块，还要通过三维模型模拟灌封胶的流动路径，确保灌封胶不会覆盖到感光窗口表面，影响光线入射。这类光电二极管的模型在做组件装配时，

　　通常会和限流电阻、信号处理芯片、滤波电容等周边器件一起布置在PCB上，建模时准确还原器件的本体高度，可以提前评估不同器件之间的高度差，避免在布置屏蔽罩或者外壳时，出现器件顶到壳体的问题。很多刚入行的结构工程师在做这类小型器件建模时，容易把焊端的尺寸做的过大或者过小，要么导致焊盘设计时焊锡量不足影响焊接强度，要么导致焊端和相邻线路的安全间距不足引发短路，所以建模时严格对标实物的封装尺寸，是这类电子元器件三维建模最核心的要求。另外，模型的分层结构也要和实际器件的封装结构对应，基座部分是耐高温的塑封材料，透光窗口是高透的环氧树脂，两端焊端是镀锡的金属层，这些材质的区分不仅是为了渲染展示，更重要的是在做可靠性仿真时，可以给不同部分赋予对应的材料属性，更准确地模拟温度循环、跌落冲击等工况下的器件应力状态，提前发现结构设计的薄弱点。
