符合巴西规范的内部安装式配电板设计

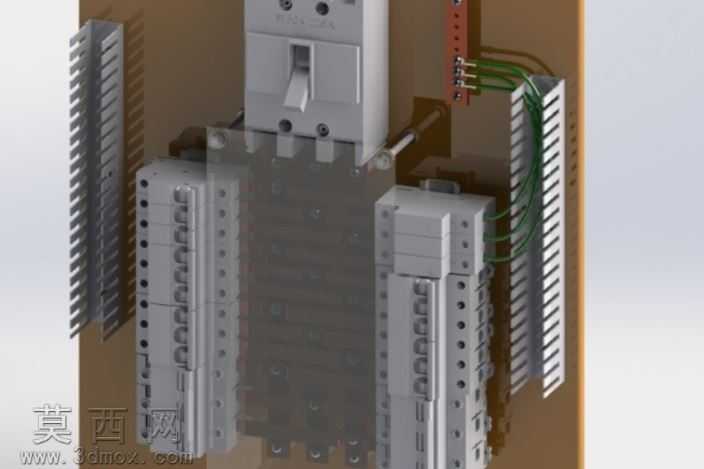

本配电板三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循电气安装的巴西行业规则与工程设计实践，从基础安装底板开始搭建整体装配框架，首先完成绝缘安装背板的实体建模，背板采用棕褐色绝缘板材材质，表面预留所有电气元件的安装定位孔位、走线槽位与固定螺孔，孔位间距与尺寸完全匹配对应电气元件的安装标准，保证后续元件装配的精准度。模型中完整还原了多款微型断路器的结构细节，包括断路器的灰色工程塑料外壳、操作拨杆、接线端子、散热孔位与状态标识区域，每款断路器的外形尺寸、安装卡扣结构都按照实物1:1比例建模，还原了断路器分合闸操作的结构特征，同时对端子排组件进行了精细化建模，包括白色端子基座、金属接线位、标识条区域与固定卡扣，端子排的接线孔位间距、固定孔位置完全符合工业接线端子的通用标准。布线部分采用三维走线模拟完成，绿色控制导线按照实际电气走线规范排布，沿背板预留的走线区域连接对应断路器与端子排，导线弯曲半径、走线路径都符合电气安装的安全距离要求，避免带电部分出现无覆盖的裸露风险，同时在模型中体现了过载保护元件的安装位置，预留了大负荷回路的安装空间，适配公交车等场景的更大负荷配电需求。材质渲染阶段，为不同部件匹配对应真实材质：断路器外壳赋予哑光灰色工程塑料材质，金属接线端子赋予镀锌金属材质，绝缘背板赋予耐温绝缘板材材质，导线赋予PVC绝缘层材质，端子排基座赋予阻燃白色塑料材质，通过材质区分清晰呈现不同部件的功能属性。整体装配结构采用模块化设计思路，将主进线断路器、分回路断路器、接线端子排按配电逻辑分区排布，既保证带电部分的绝缘覆盖完全，又预留了足够的操作空间与检修空间，各部件之间的安装间隙满足电气安全距离要求，整体结构紧凑合理，安装布局符合低压配电设备的设计规范，可直接用于配电方案展示、安装培训与结构验证使用。
