立式龙门结构液压压力机三维设计

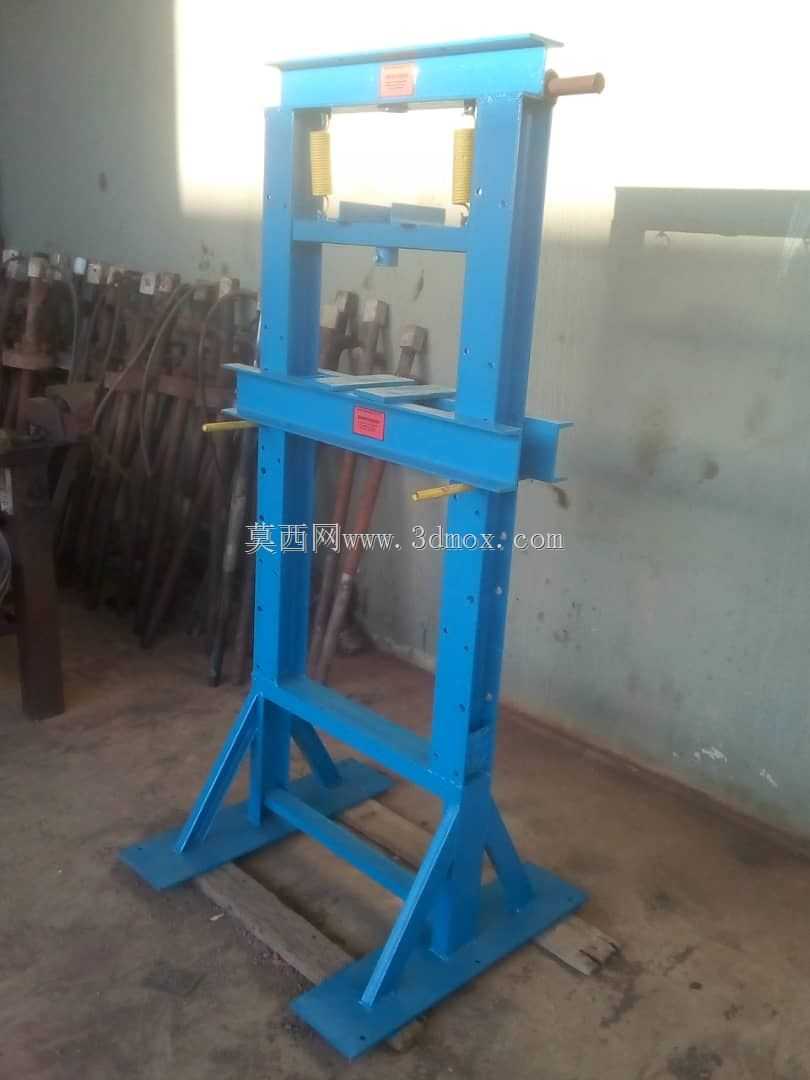

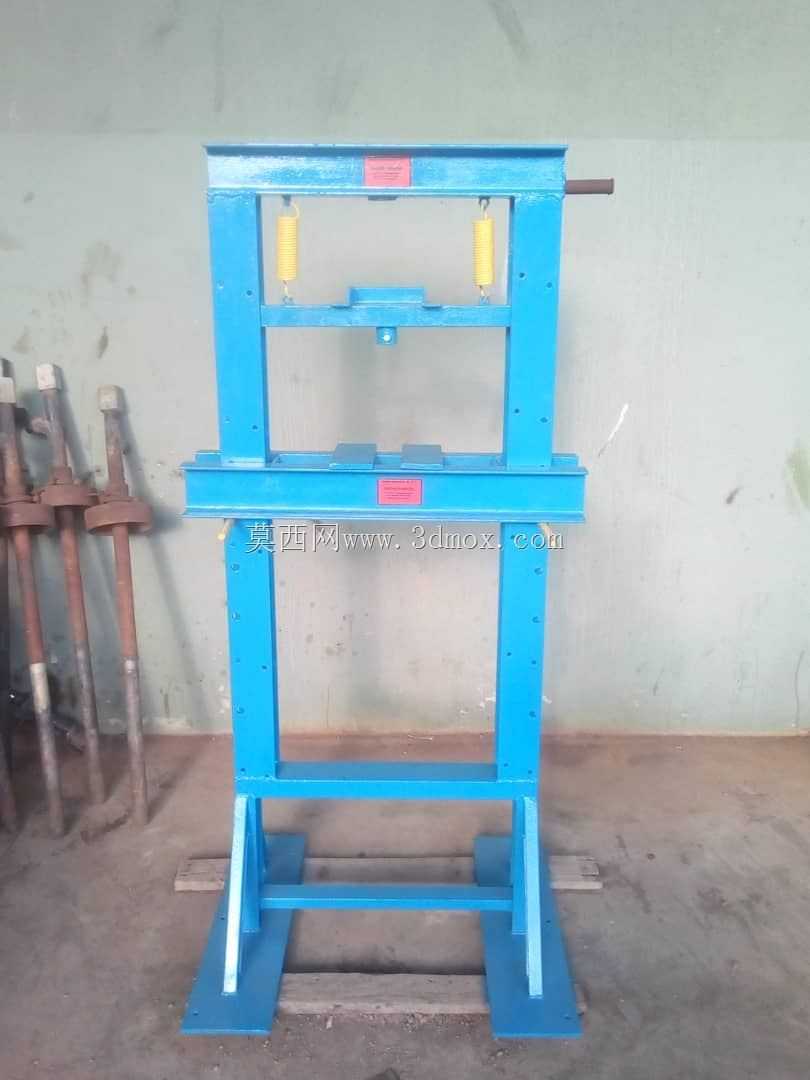

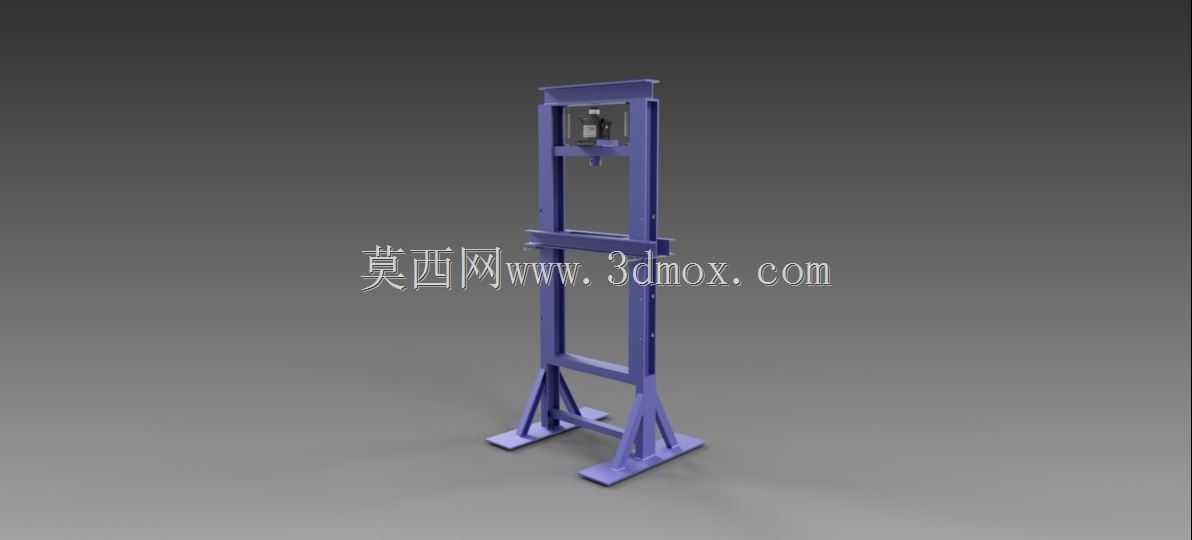

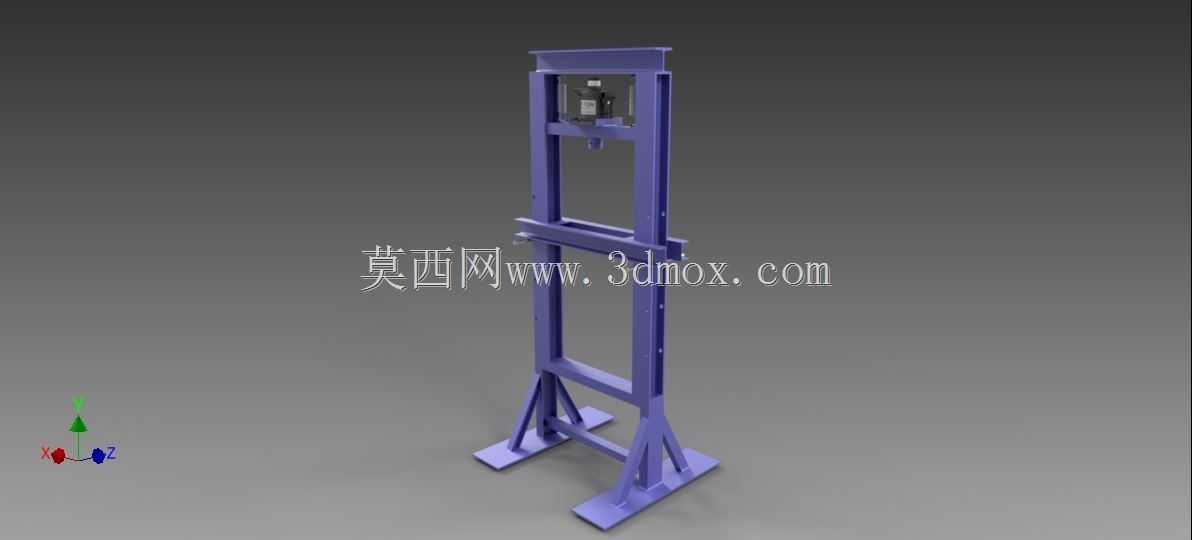

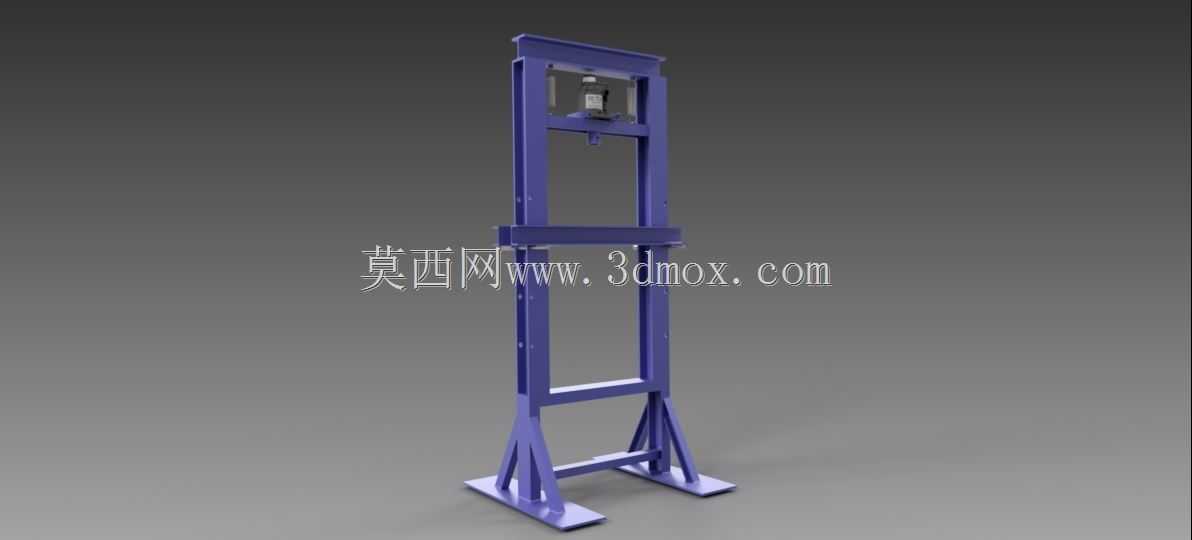

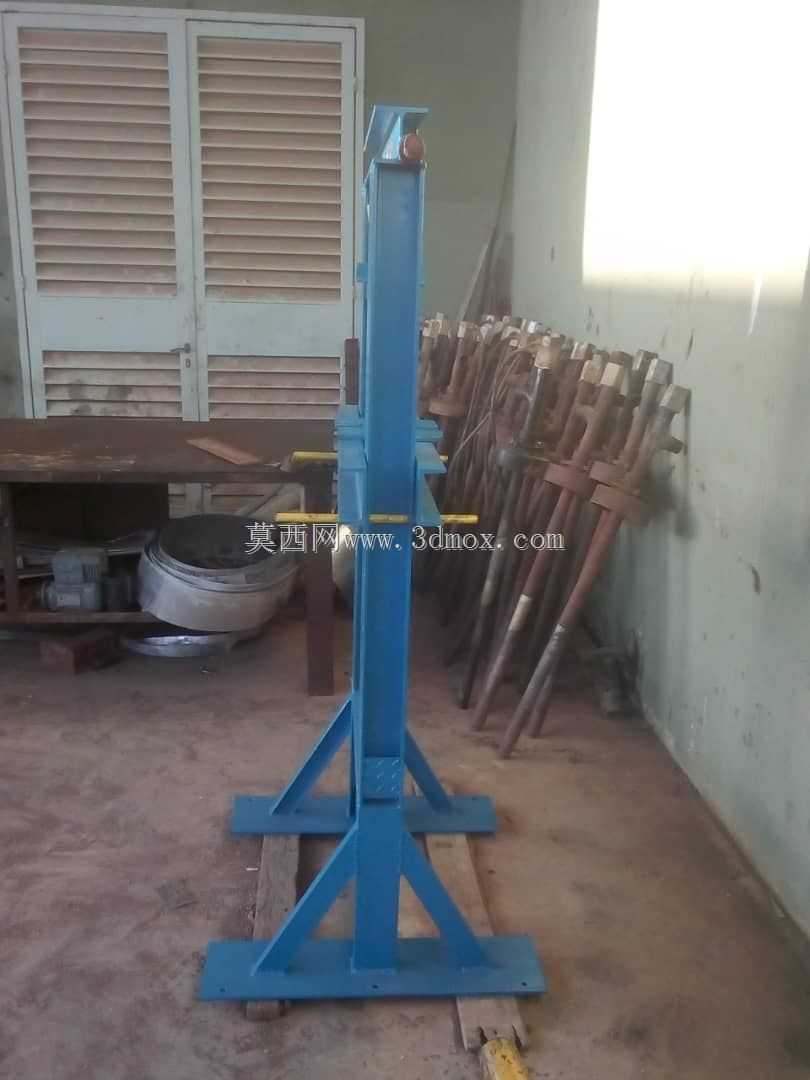

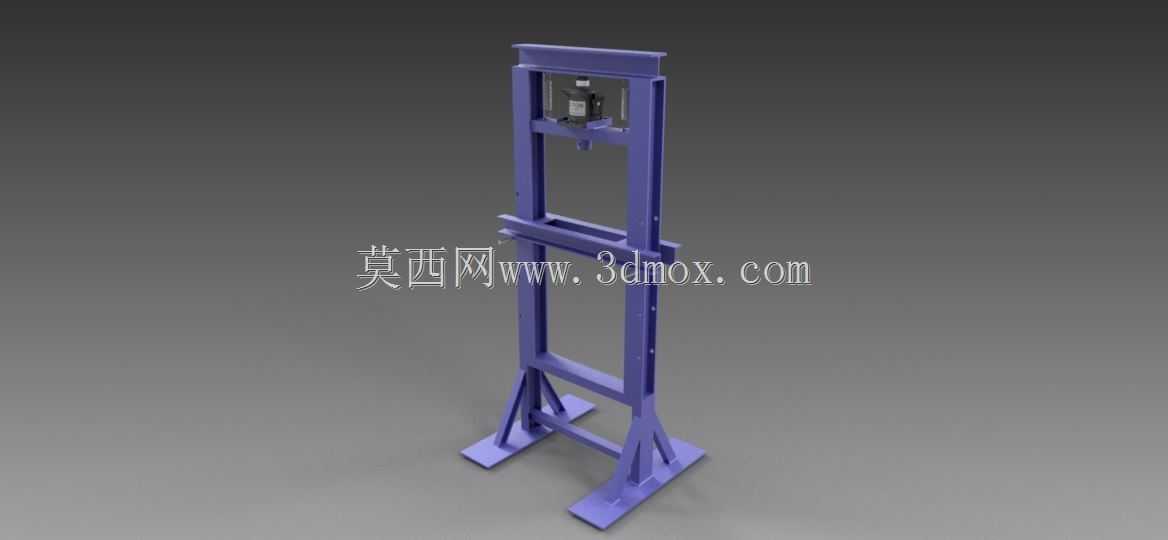

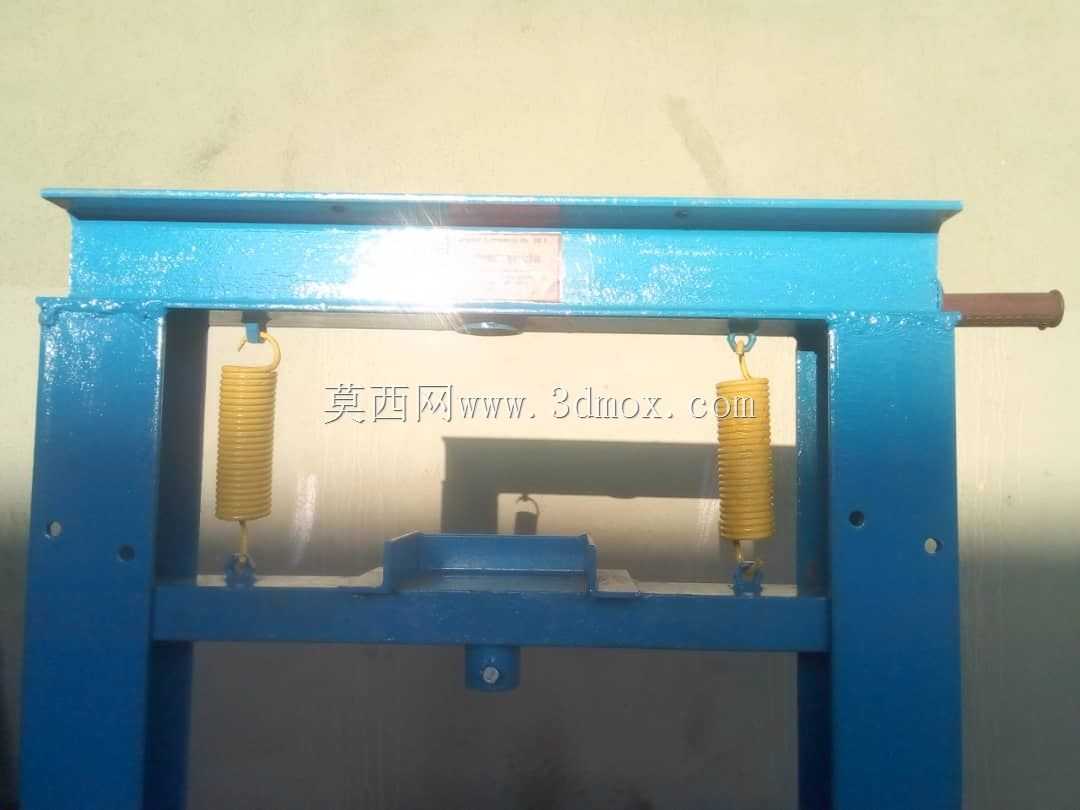

这款立式龙门结构液压设备，在中小零部件加工、机修车间、五金制品加工场景中应用十分广泛，日常可完成轴类零件压装、钣金件校形、小型金属件冲压成型、粉末件压制成型等多类工序，相比台式小型压机，其龙门开式结构拥有更大的操作空间，可适配不同高度的工件装夹，同时框架式的立柱结构能在施压过程中保持足够的刚性，减少机架形变带来的施压精度偏差。从结构设计逻辑来看，整机采用对称式双立柱布局，底部为带安装孔的落地式支撑脚，可通过膨胀螺栓直接固定在混凝土地面上，安装时需保证底座平面水平度偏差不超过0.2mm/m，避免长期受力不均导致立柱出现侧弯变形；立柱采用矩形截面型钢焊接后整体去应力处理，表面加工有导向槽用于活动横梁的上下滑动导向，导向间隙可通过侧面的调节镶条进行调整，保证活动横梁运行时的垂直度，避免施压过程中出现偏载。顶部的安装位用于固定液压油缸，油缸活塞杆端部与活动横梁采用法兰连接，方便后期维护时的油缸拆卸更换，活动横梁上预留有标准T型槽，可根据加工需求安装不同的压头、工装夹具，适配不同的加工工序。设备的液压动力单元可根据实际使用需求布置在机架侧面或者独立放置在机架旁，油路采用硬管连接减少压力损耗，机架侧面预留有电控箱安装位，可集成压力调节、行程控制按钮，方便操作人员在工件装夹位置就近操作。从安装边界来看，这类立式压机的占地宽度相比C型单臂压机更宽，但前后方向的操作深度更充裕，操作人员可从前后两个方向进行工件上下料，适配流水线旁的在线压装工序，也可独立放置在单独工位完成单件小批量的加工任务。设计过程中对机架的受力点做了针对性的加强，在油缸安装座、立柱与底座连接位置都增加了加强筋板，满负载施压时的机架形变量控制在允许范围内，保证施压过程的稳定性；活动横梁的行程限位设置有机械硬限位和电气软限位双重保护，避免活塞超出行程造成设备损坏，同时在立柱侧面可安装安全光栅，适配自动化上下料场景的安全防护需求。这类结构的压机相比四柱式压机，结构更简单，制造成本更低，维护保养更方便，对于100吨以内的施压工况完全可以满足使用需求，在五金加工、汽车零部件维修、小型塑料制品压制等场景都有很高的实用性，建模过程中对各个连接部位的螺栓孔、安装位都做了1:1的还原，可直接用于工程出图、结构校核以及虚拟装配验证，也可作为同类设备改型设计的基础模型，调整油缸参数、立柱高度、横梁宽度即可适配不同的加工行程和施压吨位需求。
