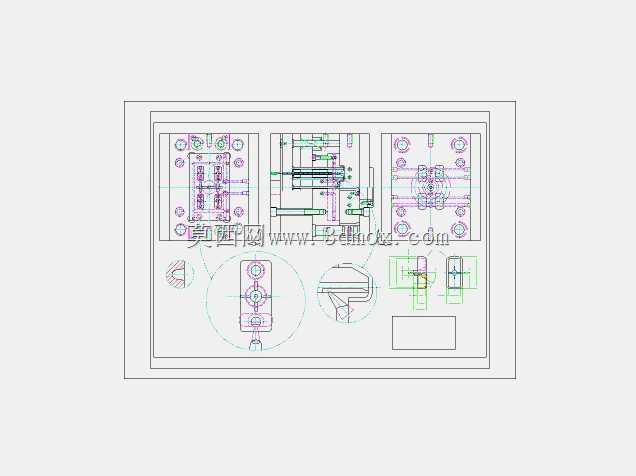

双板结构注塑模具装配结构参考

这套双板结构注塑模具的设计参考，主要面向日常小型塑料制件的批量注塑生产场景，常见于消费电子外壳、日用塑料配件、小型家电结构件的成型工序配套，是注塑生产环节里应用占比最高的模具结构类型之一。从实际生产用途来看，这套结构适配常规卧式注塑机的安装接口，可直接完成熔融塑料的型腔填充、保压冷却、开模顶出全工序动作，不需要额外增设复杂的抽芯辅助机构，针对无侧凹、无倒扣的平板类、壳体类塑料件成型有极高的生产适配性，日常换模调试的操作门槛较低，适合中小批量塑料件的快速投产使用。从功能特性上看，双板模的核心优势在于结构逻辑直白，动定模的分离面直接开设在制件的分型边界上，浇注系统的凝料会随制件一同在开模阶段脱出，不需要额外设置卸料板来分离流道凝料，日常维护时只需要检查分型面的贴合精度、顶杆的复位顺畅度即可，长期生产的故障排查难度远低于复杂的三板模或者带抽芯结构的模具。设计思路上，这套结构优先平衡了加工成本与成型稳定性，模架采用标准模坯的尺寸规格，型腔、型芯的加工可直接通过常规铣削、电火花工序完成，不需要定制特殊的非标模架配件；冷却水道的排布沿型腔轮廓均匀布置，可保证制件各区域冷却速率一致，减少成型后的翘曲变形问题；顶出机构采用均匀分布的圆顶杆布局，顶出力作用点对应制件的加强筋、壁厚较厚的区域，避免顶出过程中制件出现发白、顶穿的缺陷。安装边界方面，这套模架的长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，定位圈尺寸匹配注塑机射嘴的标准接口，开模行程预留了足够的制件取出空间，顶出行程可保证制件完全脱离型芯表面，安装时只需要匹配注塑机的模厚参数调整锁模机构的位置即可，不需要额外改装设备的固定结构。整套结构的排布逻辑清晰，动模侧集成了型芯、顶出组件、冷却回路，定模侧集成了型腔、浇注口、定位结构，各部件的装配公差预留符合常规注塑模具的加工精度要求，导柱导套的配合间隙控制在合理范围，可保证长期开合模过程中的对位精度，避免分型面错位导致的制件飞边问题。
