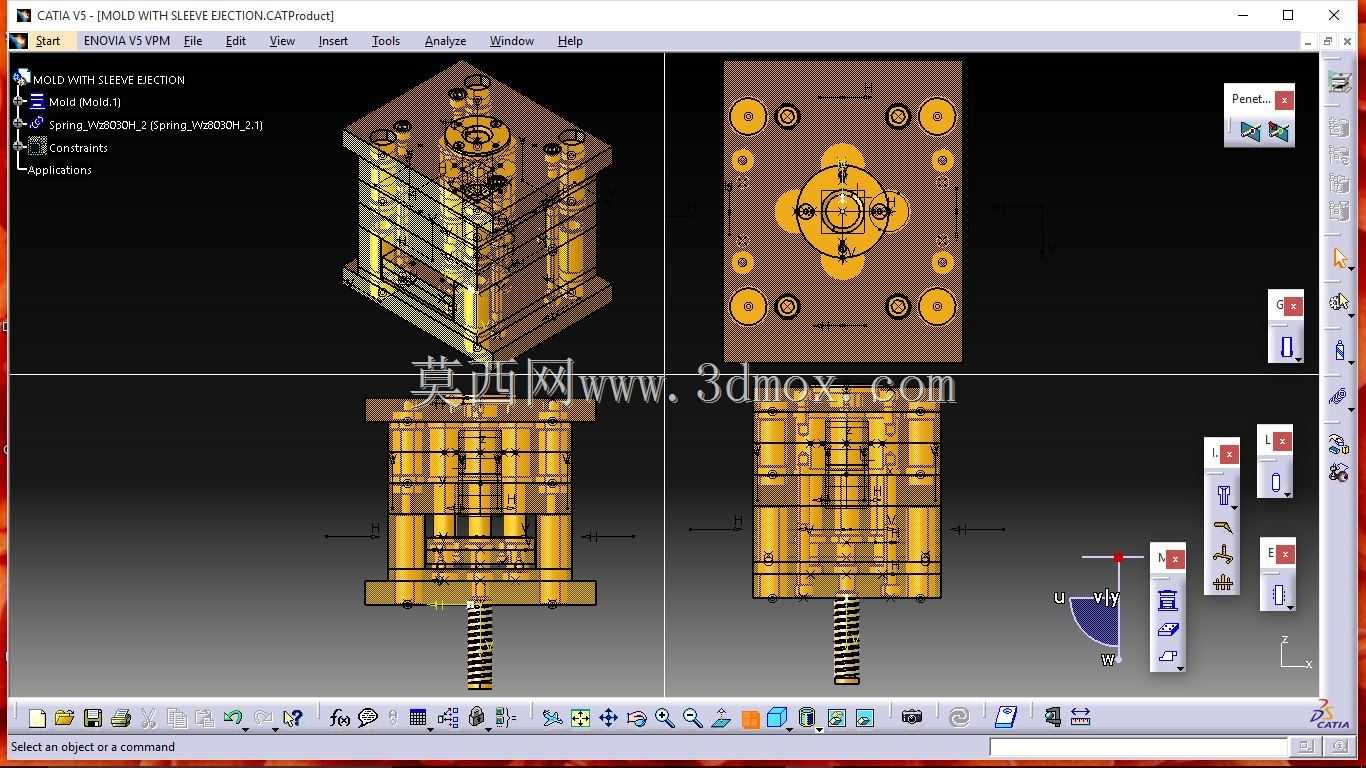

套筒式顶出结构注塑模具三维设计

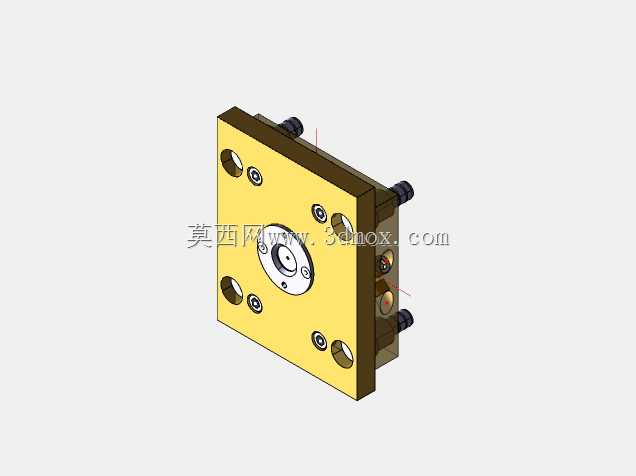

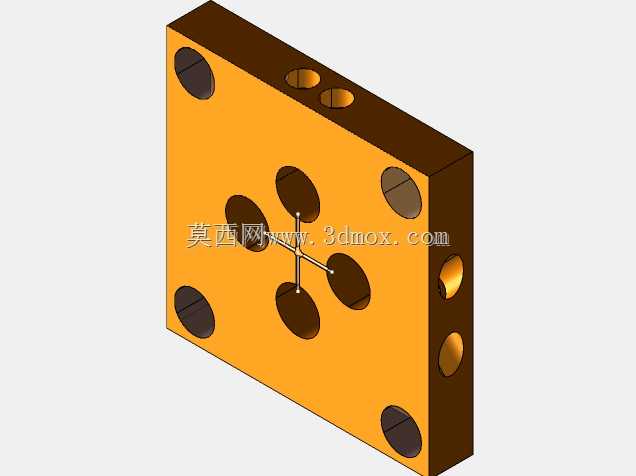

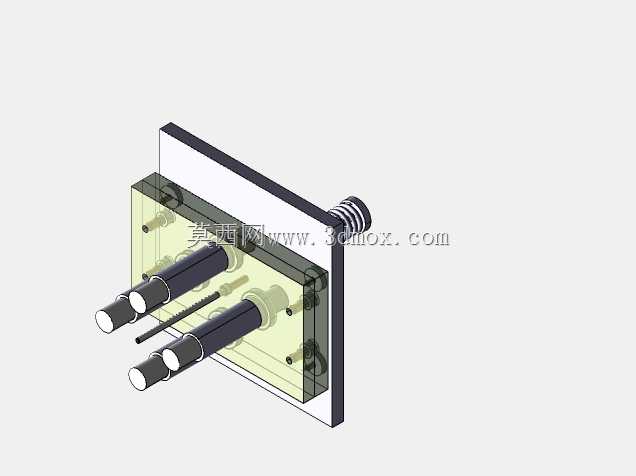

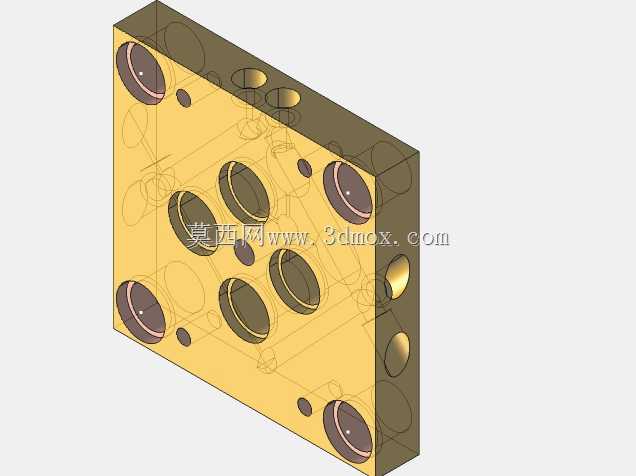

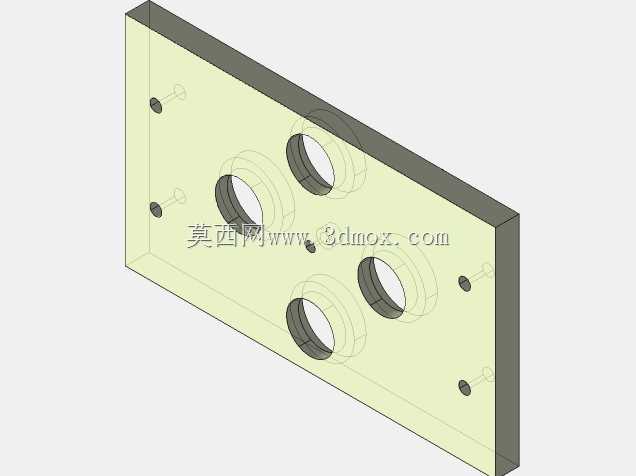

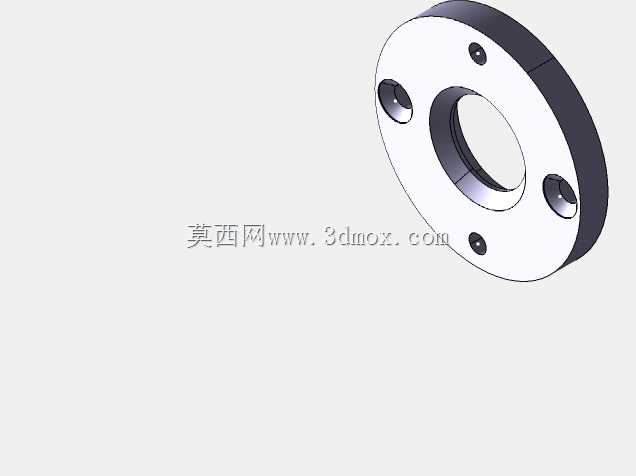

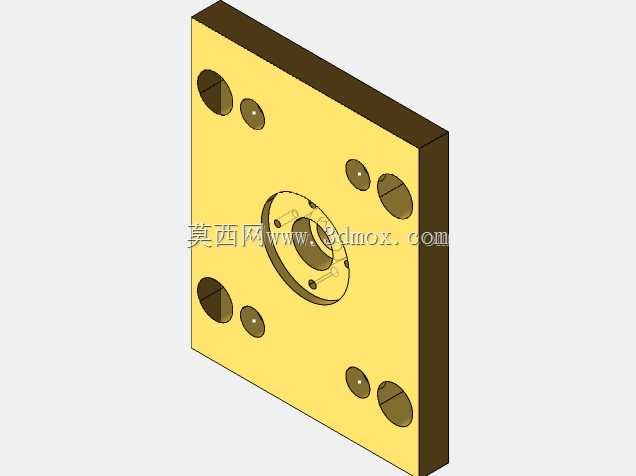

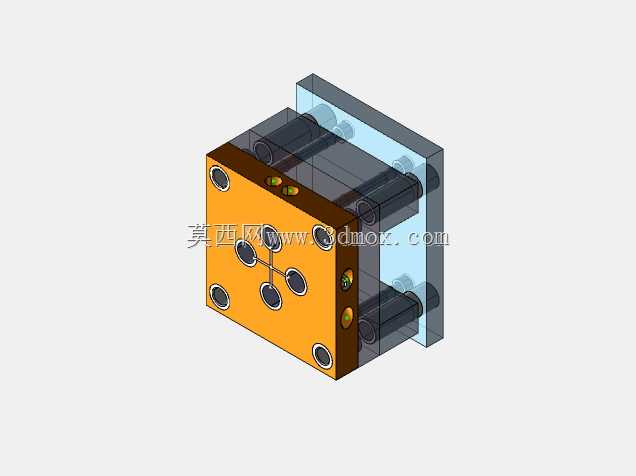

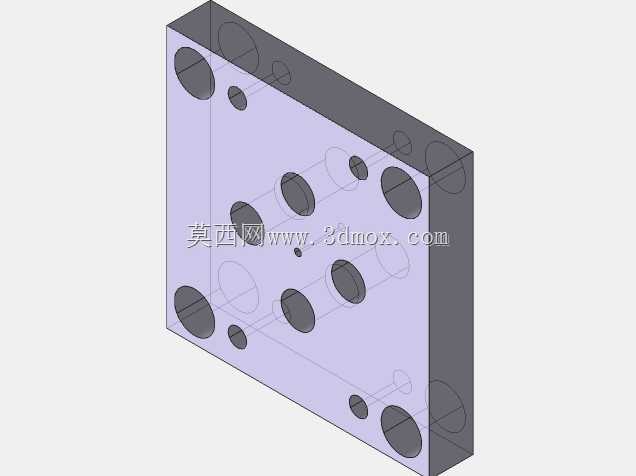

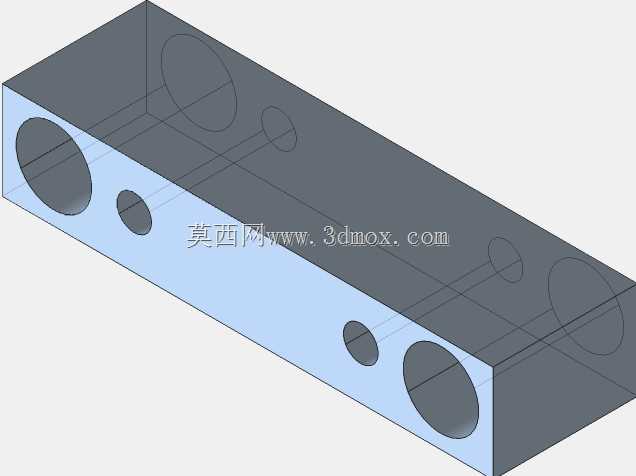

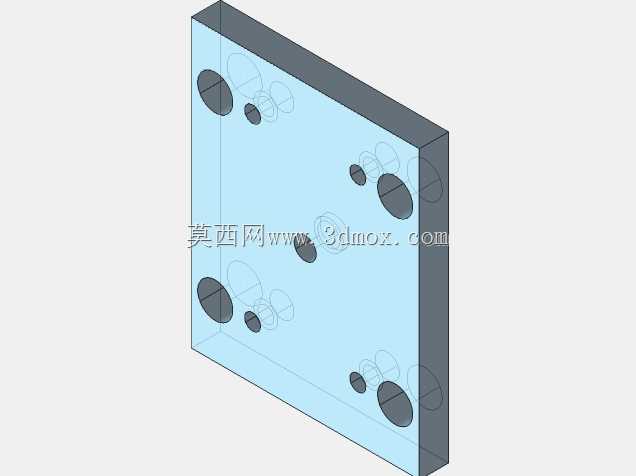

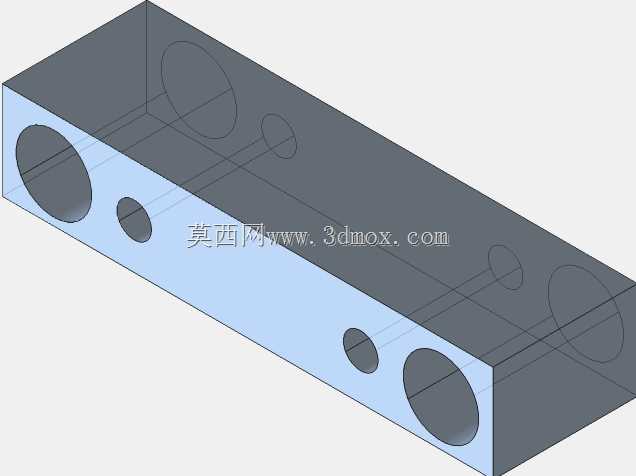

这套顶出式注塑模具主要面向小型带内孔特征的塑料件量产场景，适配卧式注塑机安装使用，核心采用司筒顶出结构解决薄壁带孔塑件脱模易变形的行业痛点。整套模架采用标准两板模派生结构，定模侧布置浇口套与定位圈，直接匹配注塑机射嘴定位尺寸，主流道开设在定模板中心，分流道采用圆形截面平衡式布置，保证多腔进料时熔体填充压力均匀，避免出现缺胶、飞边等成型缺陷。动模侧的顶出组件包含顶针面板、顶针底板、复位杆、司筒与内针，司筒与内针的配合间隙严格控制在0.02mm以内，既保证顶出过程顺畅无卡滞，又能避免熔体窜入配合间隙产生飞边。冷却回路采用直通式水路环绕型腔与型芯布置，水路直径设置为8mm，距离型腔壁面保持12-15mm的均匀间距，进出水接头布置在模具非操作侧，避免与注塑机周边管路、操作空间产生干涉。导向系统采用四组导柱导套配合，导柱安装在动模侧，导套压入定模侧，合模时导柱先进入导套完成定位，保证型腔与型芯的同轴度误差控制在0.01mm以内，避免出现错模导致塑件壁厚不均。整套模具的安装边界完全符合标准注塑机模座尺寸要求，动定模的压板槽位置、顶出孔位置与常用机型参数匹配，无需额外改装即可直接上机安装调试。设计过程中优先考虑量产稳定性，所有滑动配合面都预留了润滑槽位置，易磨损的导套、司筒等部件都设计为可快拆结构，减少生产过程中的维护停机时间。顶出行程经过严格核算，保证塑件完全脱离型芯后顶出板刚好抵达限位柱位置，避免顶出过位损坏模具内部组件。排气槽开设在型腔熔体最后填充的分型面位置，深度控制在0.02mm，既能顺畅排出型腔内的空气避免烧焦、缺胶，又不会产生溢料飞边。
