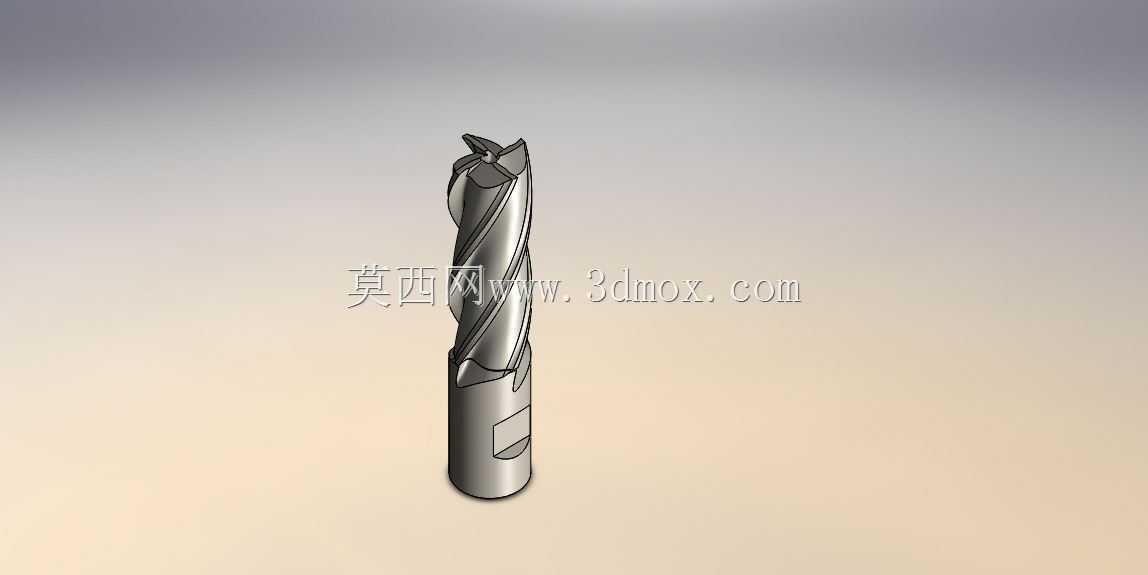

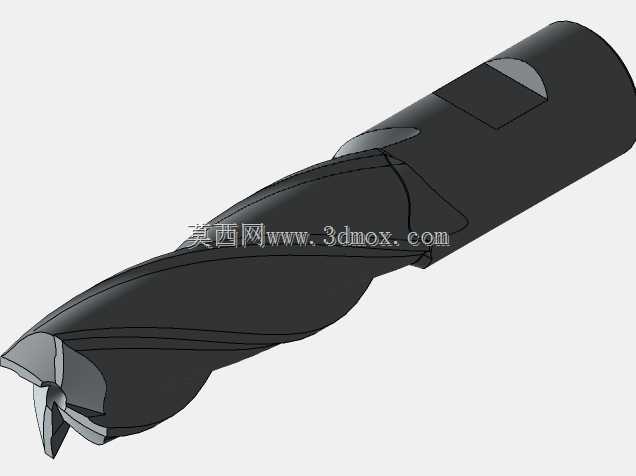

多刃螺旋槽硬质合金立铣刀结构设计

这款立铣刀的三维结构设计，完全围绕金属铣削加工的实际工况展开，日常在立式加工中心、数控铣床的金属切削工序中应用极广，不管是普通碳钢的平面铣削、模具钢的型腔开粗，还是铝合金件的侧壁精修、沟槽铣削都能适配，是机加工车间消耗量最大的通用切削刀具之一。从结构设计逻辑来看，刀具采用多刃不等分螺旋槽布局，螺旋升角经过反复校核，既可以保证切削过程中切屑能够顺着螺旋槽顺畅排出，避免切屑堆积在切削刃区域造成工件表面刮伤、刀具崩刃，也能有效分散切削过程中的振动载荷，降低高速铣削时的共振概率，提升加工表面的光洁度。切削刃部分做了周刃与端刃的平滑过渡设计，端刃过中心的结构让刀具可以直接完成轴向扎刀动作，不需要提前预钻工艺孔就能进行槽腔的铣削加工，大幅减少工序流转的辅助时间。刀柄部分采用标准直柄结构，适配市面上绝大多数弹簧夹头、液压刀柄的装夹尺寸，装夹时的夹持段长度做了明确的边界设计，既保证装夹刚性避免加工过程中出现刀具甩动、让刀的问题，也不会因为夹持过长影响刀具的有效加工行程。刀体的排屑槽深度、刃带宽度都经过参数优化，刃带的宽度控制在合理区间，既可以保证切削过程中刀具对加工面的修光作用，也不会因为刃带过宽增大切削阻力，造成刀具过快磨损。在实际选型使用时，这款刀具的外径尺寸覆盖常规机加工的常用规格，不同刃长的设计可以适配不同深度的加工场景，短刃款刚性更强适合大切深的粗加工工况，长刃款可以完成深侧壁、深槽的精加工，避免刀柄与工件发生干涉。整个模型的结构细节完全还原真实刀具的工程特征，没有多余的装饰性结构，所有曲面、倒角都对应实际加工的工艺要求，不管是用于机床加工的刀具装配仿真、切削工艺的动画演示，还是用于刀具结构的教学讲解，都能完全匹配工程实际需求，不会出现结构失真、尺寸逻辑矛盾的问题。
