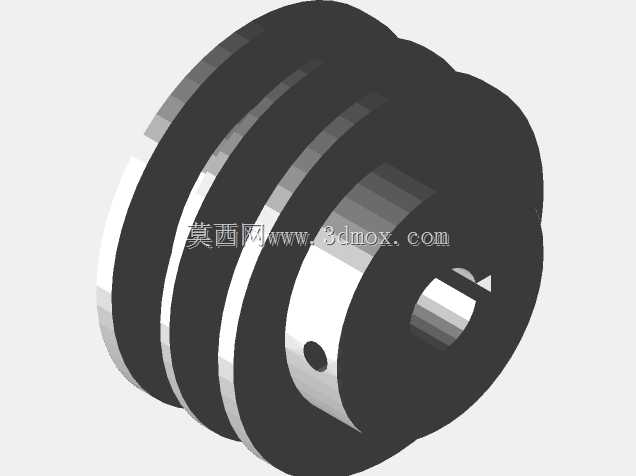

四英寸双槽V形三角皮带传动轮结构

在常规工业传动场景中，带传动是中小功率动力传递的常用方案，这类V形皮带轮的应用覆盖了从农用机械、小型机床辅机到轻工输送设备的多个场景，核心作用是通过三角带与轮槽的楔面摩擦，将电机端的旋转动力平稳传递至从动端，相比平带传动能提供更大的摩擦力矩，同时具备一定的缓冲吸振能力，可降低传动系统的冲击载荷。这款双槽结构的皮带轮，适配两根标准V形三角带并行传动，相比单槽轮能传递更大的额定功率，适合负载波动稍大的传动工位，轮体采用实心辐板式结构，轮毂部分做了加厚处理，可避免长期带载运行出现的轮毂开裂问题，轴孔位置设计有键槽与紧定螺钉孔，安装时先通过平键实现周向定位，再拧紧紧定螺钉完成轴向锁止，能有效防止带轮在轴上出现窜动，保证传动过程中带轮与轴的同轴度。从安装边界来看，这款带轮的公称直径为4英寸，轮缘部分的双槽间距严格匹配对应型号三角带的安装要求，避免两根皮带运行时出现相互摩擦的问题，轮槽的角度与深度完全适配对应规格三角带的截面尺寸，保证皮带嵌入后侧面与轮槽充分贴合，不会出现皮带打滑或过度嵌入加剧磨损的情况。设计这类带轮时，首先要核算传动功率对应的槽型与槽数，再根据安装空间确定轮缘外径与轮毂长度，轴孔尺寸需要匹配所配传动轴的直径，同时要做动平衡校核，避免带轮高速旋转时出现过大的径向跳动，加剧轴承磨损与设备振动。轮体的外缘做了轻微的倒角处理，既方便安装三角带时的套入操作，也能去除加工毛刺避免运行中割伤皮带侧边，轮毂端面的紧定螺钉孔位置做了沉台设计，保证螺钉拧紧后端面不突出，不会干涉周边的防护罩或其他相邻部件。在设备维护场景中，这类双槽带轮的互换性较强，只要槽型、外径、轴孔尺寸匹配即可直接替换，不需要额外改动安装位，对于老旧设备的备件更换十分友好，日常巡检时只需要检查轮槽的磨损情况、皮带张紧度以及紧定螺钉的锁止状态，就能保证传动系统长期稳定运行。
