数控车床用柔性油冷却管组件结构设计

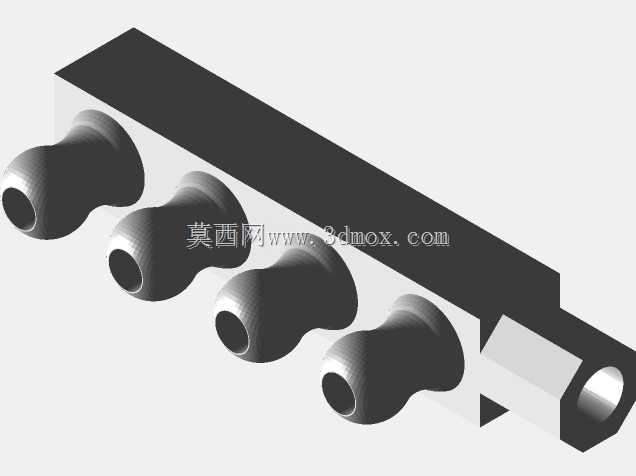

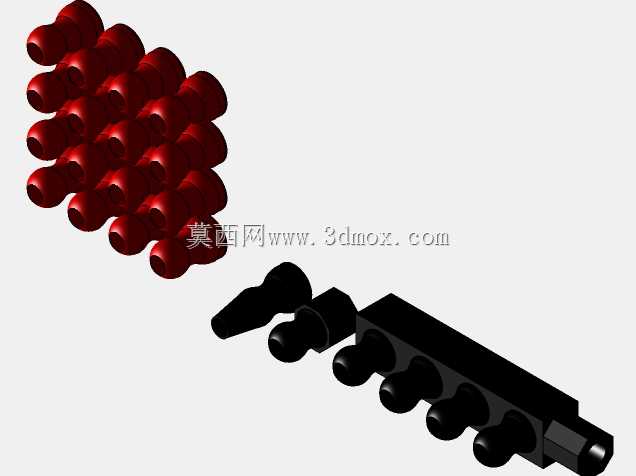

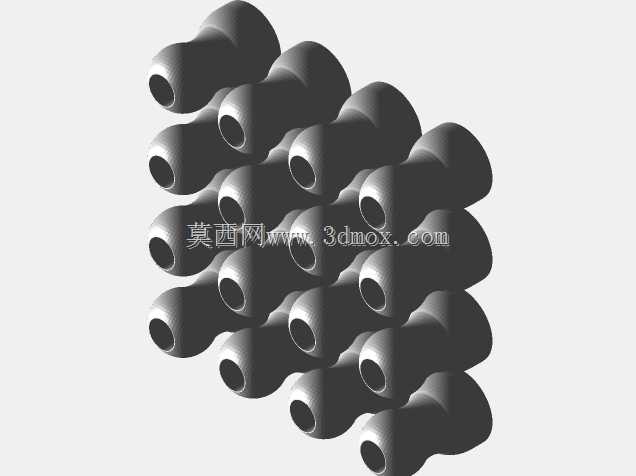

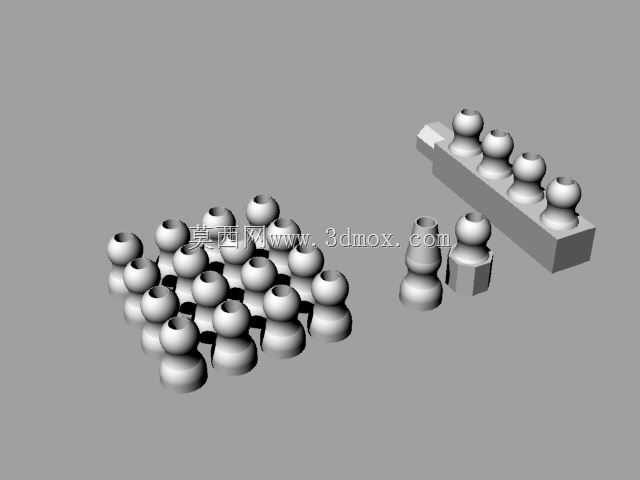

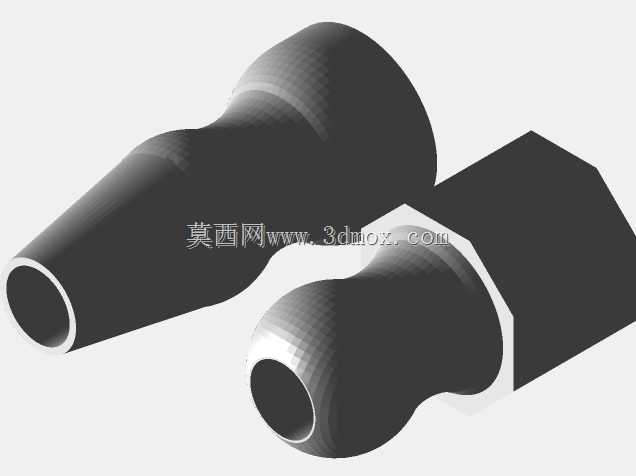

在数控车床、铣床等金属切削设备的加工区域，冷却管路的布设灵活性直接影响切削液的喷射覆盖效果，传统刚性冷却管难以适配复杂多变的刀具走位与工件装夹姿态，调整角度受限后容易出现切削液冲不到切削区、刀具过热磨损加快、铁屑冲洗不彻底刮伤已加工表面的问题。这套柔性油冷却管组件，正是针对机加工场景的冷却点位灵活调整需求设计，整套组件包含多节可拼接的球形铰接管体、安装基座、不同通径的转接接头，可根据实际加工工位的需求自由拼接长度、调整喷射角度，无需额外定制弯管接头，就能把冷却介质精准导向刀尖、铣削刃等发热核心区域。从结构设计逻辑来看，单节管体两端采用球头与球窝的过盈配合结构，铰接处的阻尼经过反复调校，既可以徒手轻松掰动调整任意角度，调整完成后又能依靠配合面的摩擦力保持姿态稳定，不会因为冷却介质的脉冲压力或者设备运行的轻微振动出现移位、垂头的情况。管体内部为等径直流通孔，介质流动阻力小，不会出现节流导致的冷却流量不足问题，外壁做了圆弧过渡处理，没有尖锐棱角，日常清理设备时不会刮擦操作人员的手套或者皮肤，也不容易挂住缠绕的长铁屑。安装端的基座设计了标准的安装定位面，可直接固定在机床主轴旁的安装板、刀架侧方或者工作台的预留安装位上，安装边界预留了足够的扳手操作空间，不需要拆卸周边的护板或者其他附件就能完成拆装更换。不同规格的管节可以自由组合，小通径的管节适合定向喷射高精度小刀具的切削点，大通径的管节可以搭配多组喷头实现大流量冲屑，整套组件的所有铰接部位都做了密封适配，输送水基切削液或者油性冷却油都不会出现渗漏问题，长期在充满切削液、铁屑粉尘的加工环境下使用，配合面也不会出现锈死卡滞的情况，日常维护只需要定期清理管内沉积的铁屑粉末即可，不需要额外加注润滑油脂。在实际设备改造场景中，这套组件可以替换原有老化的刚性冷却管路，不需要对机床原有安装孔位做二次加工，就能快速完成升级，解决原有管路调整不便、冷却覆盖不足的痛点，适配绝大多数立式、卧式数控车床以及立式铣床、钻床的冷却系统改造需求。
