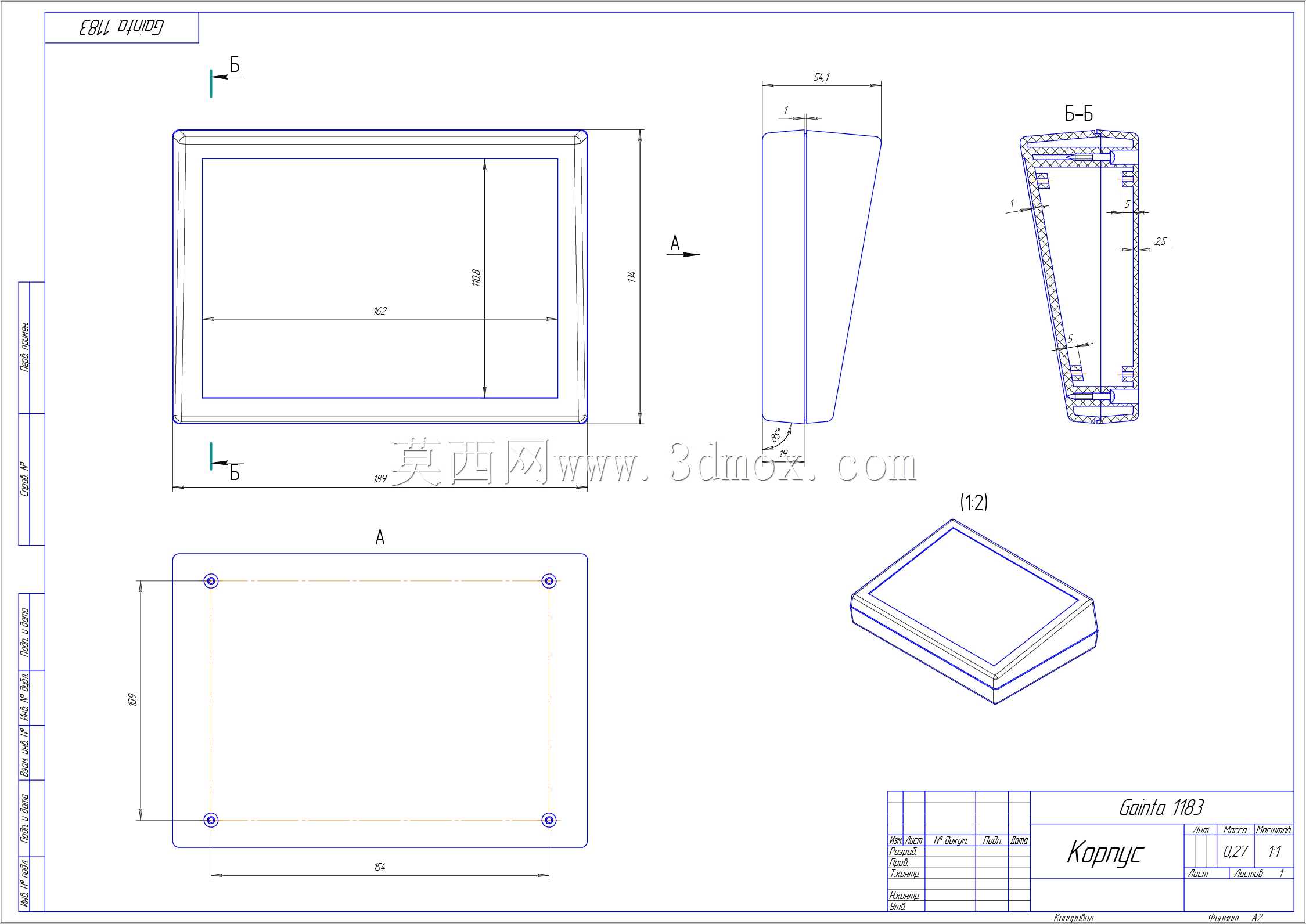

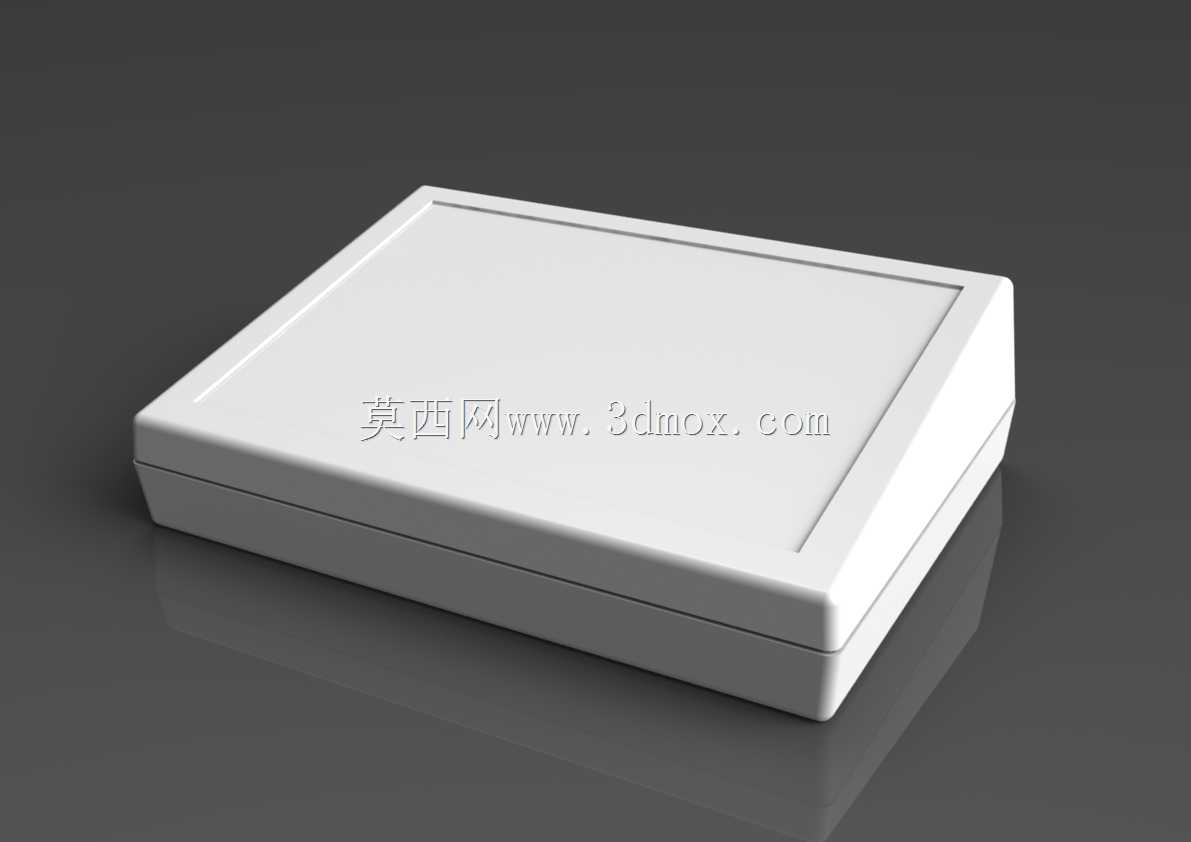

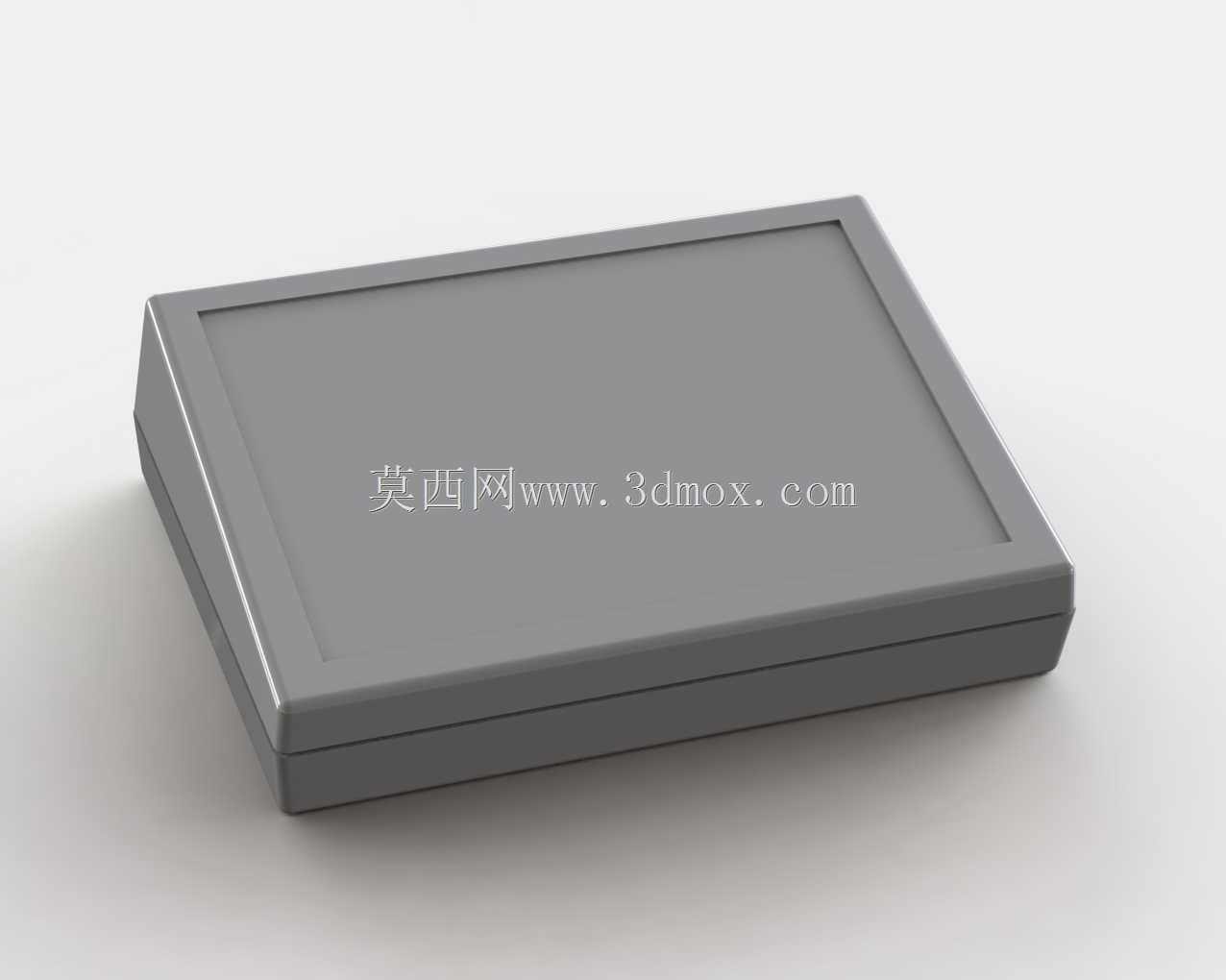

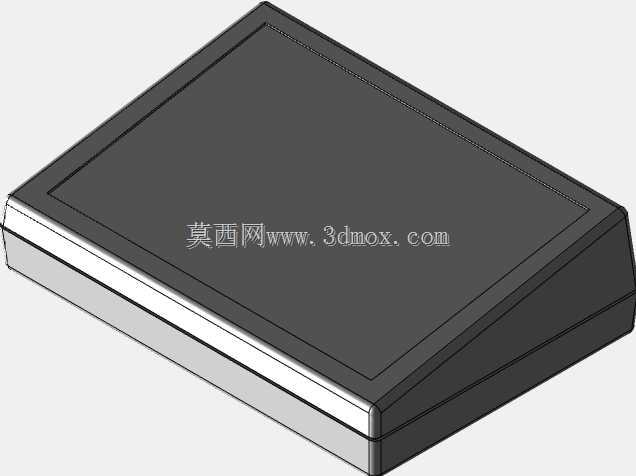

电子设备通用斜面塑料防护外壳结构

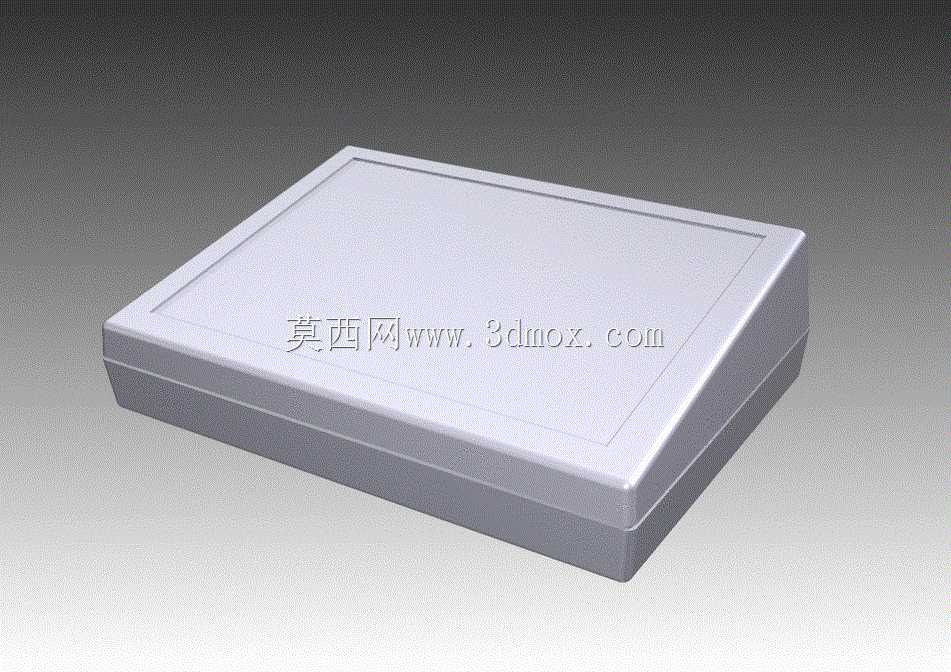

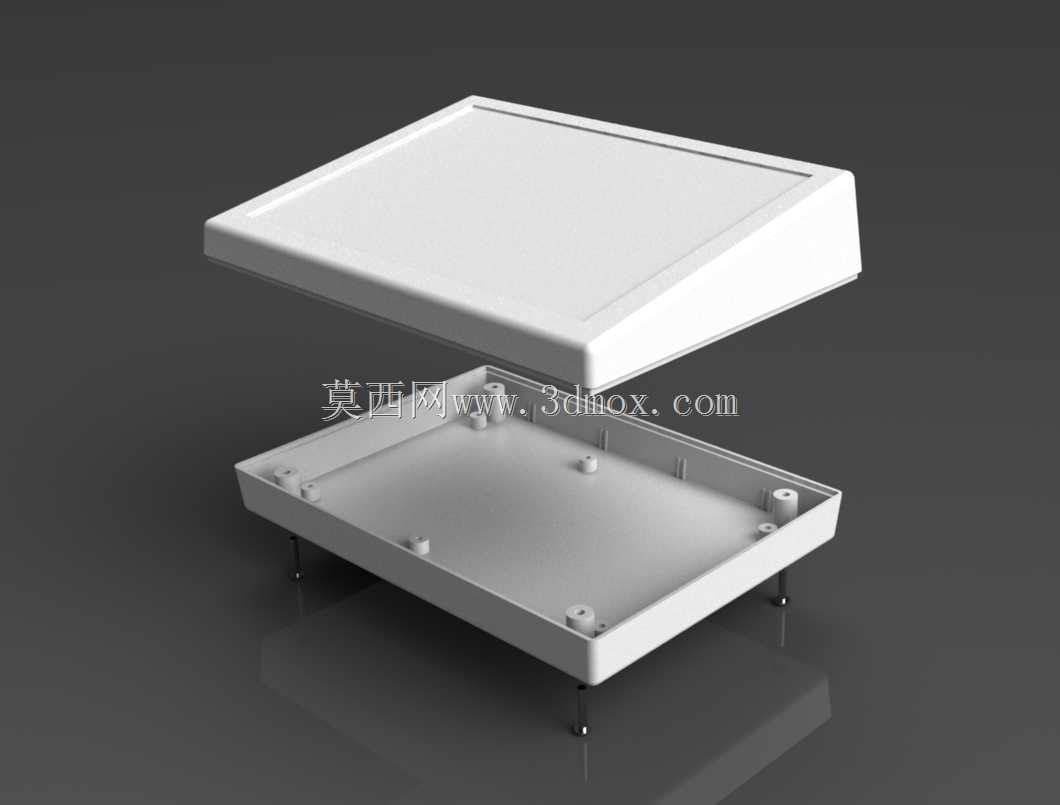

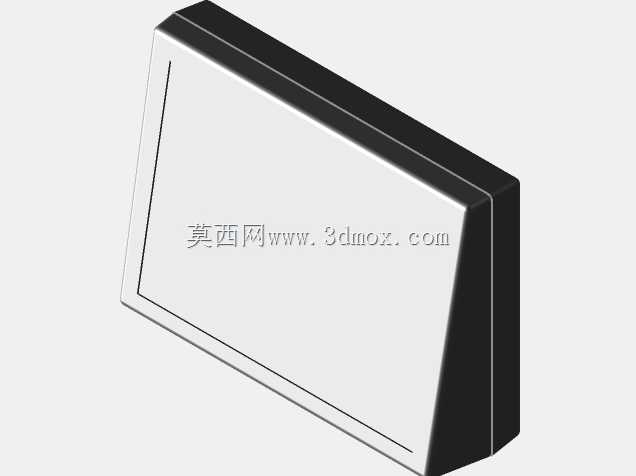

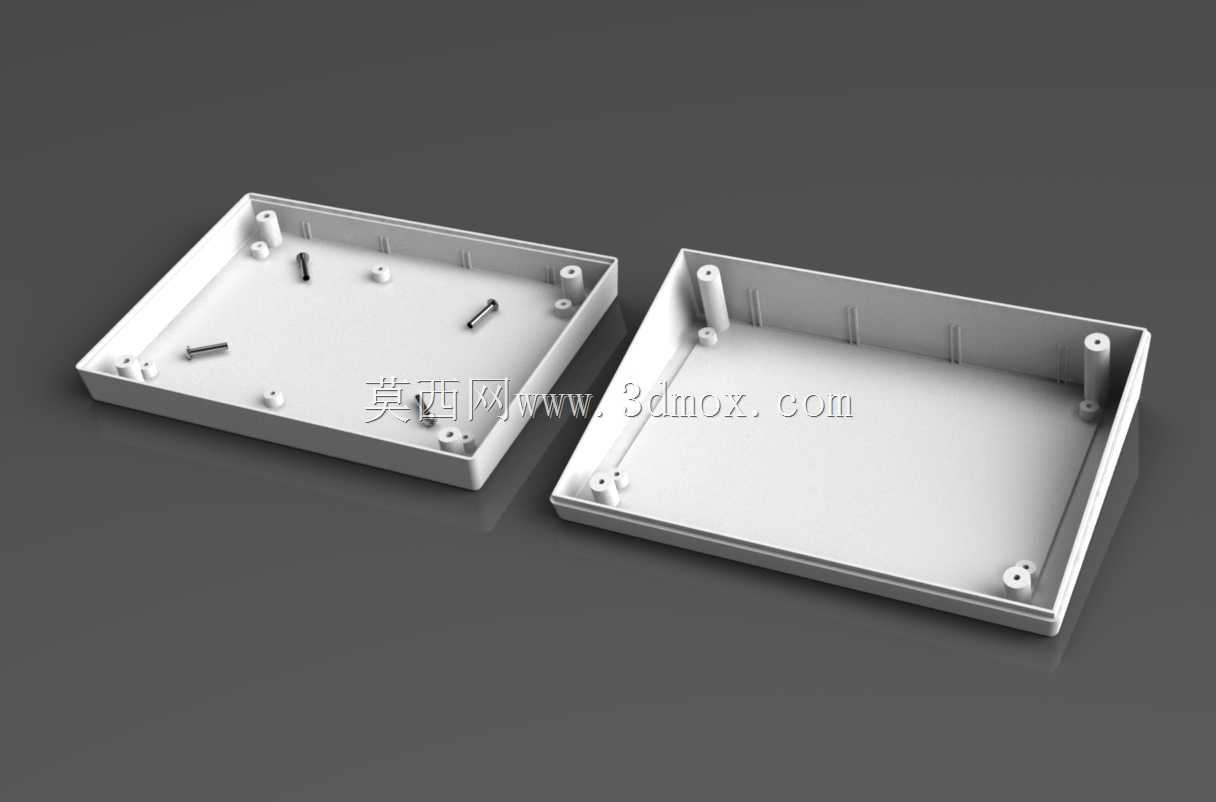

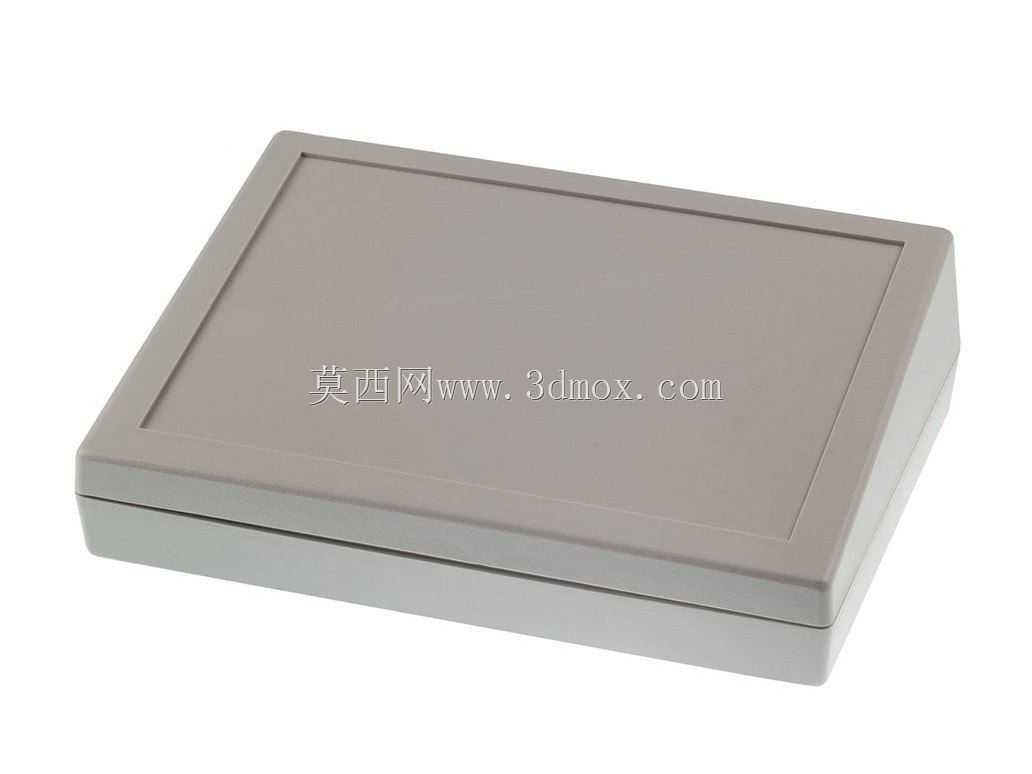

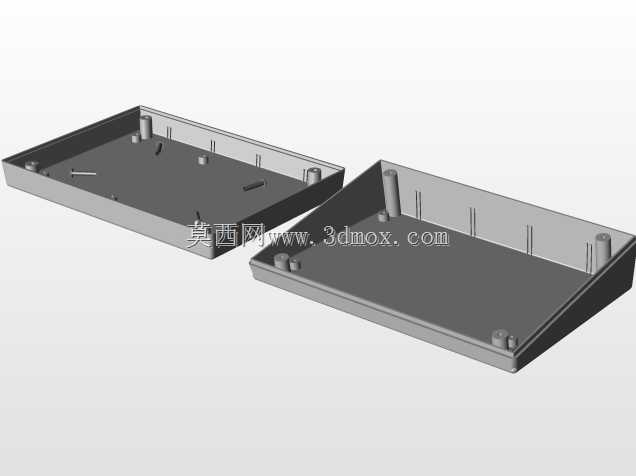

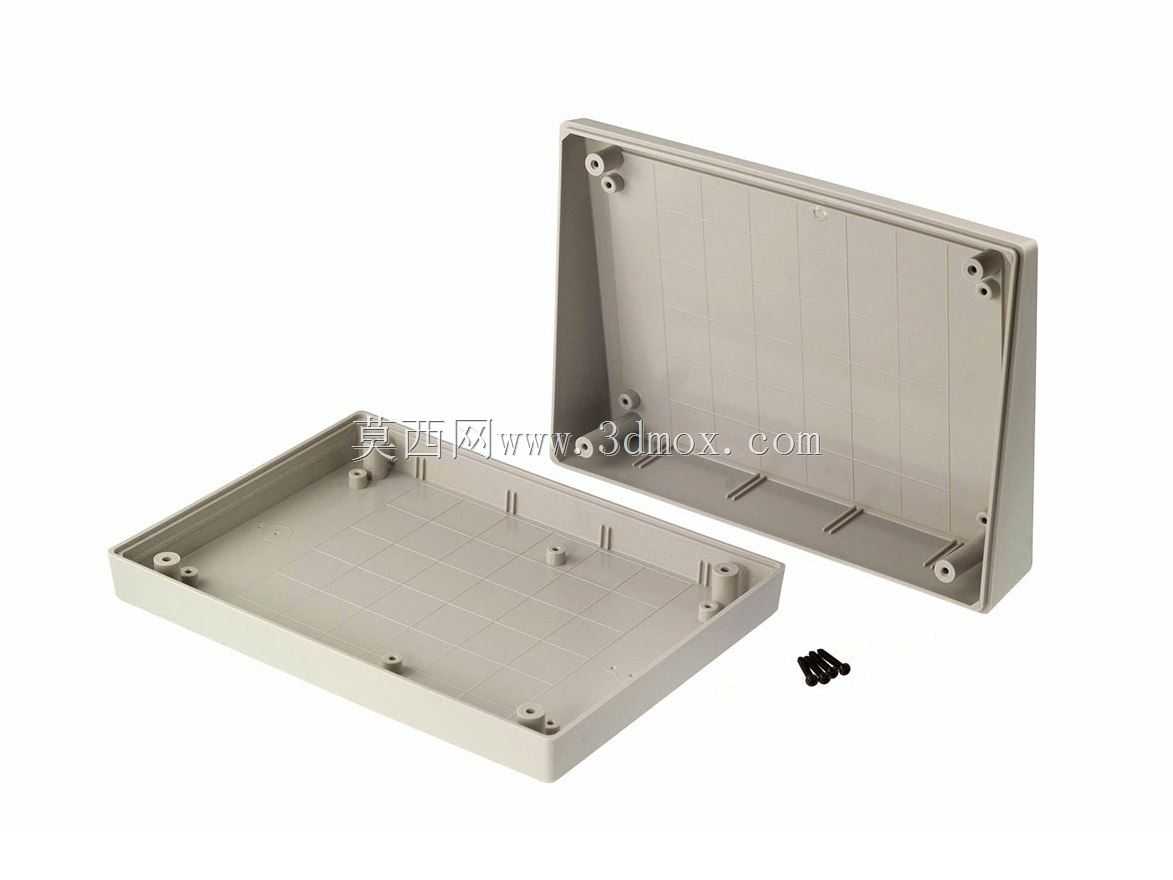

这类斜面造型的塑料壳体，是中小型电子测控设备、桌面式工业仪表、小型信号采集终端最常用的防护承载结构，日常在车间工位的参数显示终端、实验室小型测试仪器、商用门禁控制主机、桌面型数据采集模块上都能见到同结构的壳体应用。不同于方正直壁的常规盒体，上盖做了小角度倾斜抬升的设计，核心是考虑桌面放置场景下的操作与观察视角，用户无需俯身就能清晰看到壳体上表面安装的显示屏、按键或指示灯，长期操作时能减少颈部前倾的疲劳感，适配多数工位的人机交互高度要求。上下盖采用扣合加隐藏螺丝的组合固定方式，沿合模面做了一圈内凹止口结构，扣合后上下盖的错位量能控制在0.2mm以内，既可以阻挡日常环境中的灰尘、溅水进入壳体内部，也能避免接缝处出现突兀的凸起或缝隙，保证外观的整体性。壳体的壁厚做了均匀化设计，整体壁厚维持在2mm左右，转角位置全部采用R2以上的圆角过渡，既适配注塑生产时的熔料流动路径，减少注塑过程中出现缺胶、缩痕的概率，也能避免直角位置的应力集中，提升壳体跌落、受挤压时的抗破损能力。上盖表面预留了整面的平整安装区域，不需要额外做结构修改，就可以直接丝印设备标识、操作说明，或是通过背胶粘贴面膜、开孔安装数码管、轻触按键，给内部电路板的布局留出了充足的调整空间。下盖的底部设计有内凹的安装柱，对应M3规格的自攻螺丝固定位，既可以在底部粘贴防滑胶垫作为桌面式设备放置使用，也能通过安装孔直接固定在设备机架、墙面安装板上，适配多种安装场景的固定需求。壳体内部沿侧壁设计了多组高度不同的支撑筋条，对应不同厚度的PCB板安装位置，不需要额外增加支撑柱就能直接固定电路板，筋条同时也能提升壳体侧壁的结构强度，避免侧壁受挤压出现变形。上下盖的分模线设置在壳体侧面的中线位置，注塑生产时飞边容易处理，后期做表面磨砂、晒纹处理时也能保证外观质感统一，不会出现分模线位置的外观缺陷。这类壳体的尺寸边界控制比较灵活，同系列的壳体可以通过调整长宽尺寸适配不同的电路板规格，斜面角度统一维持在12度左右，兼顾观察视角和壳体内部的可用空间，不会因为斜面设计过度压缩上盖下方的元件安装高度，常规高度在15mm以内的电容、接线端子都可以正常布置，不需要额外调整元件布局。
