铅基材质注塑成型模具结构设计

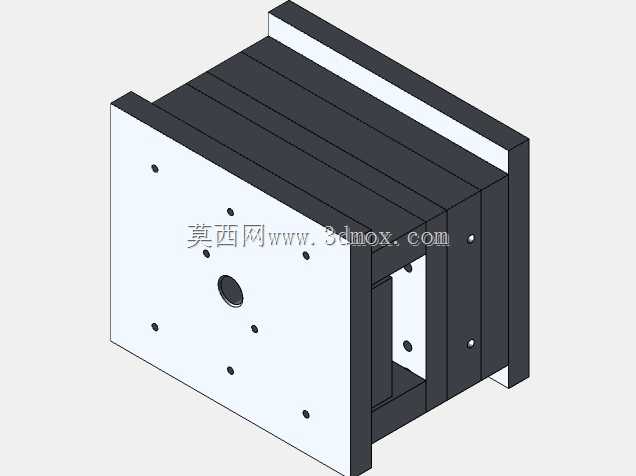

这套铅基注塑模具主要面向铅基合金材质的小型环形类塑料复合制件批量成型场景，在民用密封件、小型电子配件封装、五金嵌件包胶生产线上有较高适配性，可直接安装在对应吨位的卧式注塑机上完成连续注塑作业。从结构设计逻辑来看，整套模具采用标准两板模模架堆叠结构，从上到下依次排布定模固定板、定模板、动模板、模脚、动模固定板，模架边角处设置多组导柱导套定位结构，保证合模过程中动定模的同轴度偏差控制在成型工艺允许范围内，避免出现飞边、错模等成型缺陷。

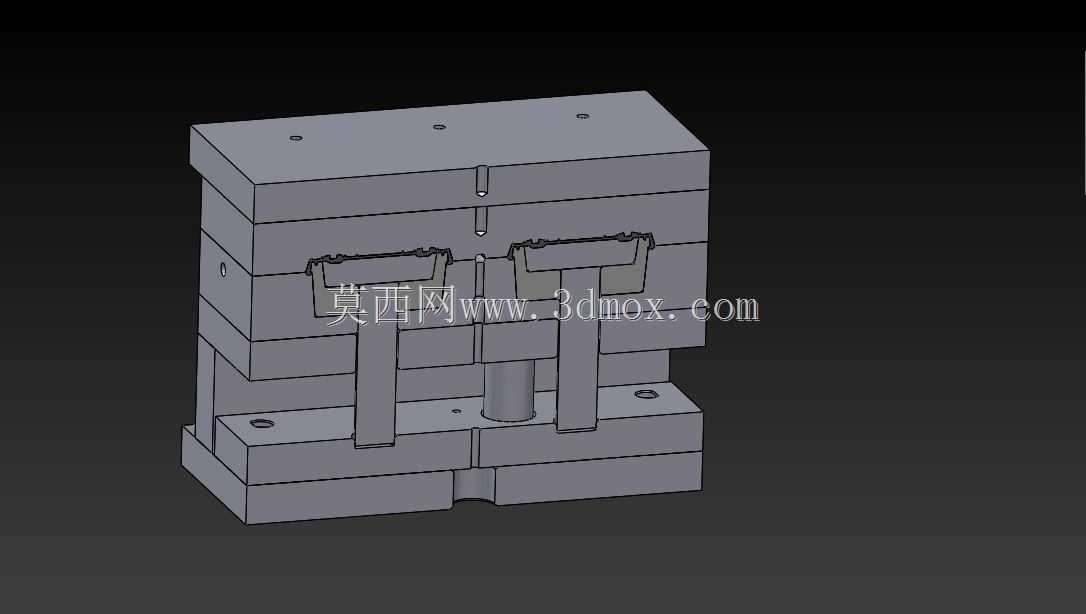

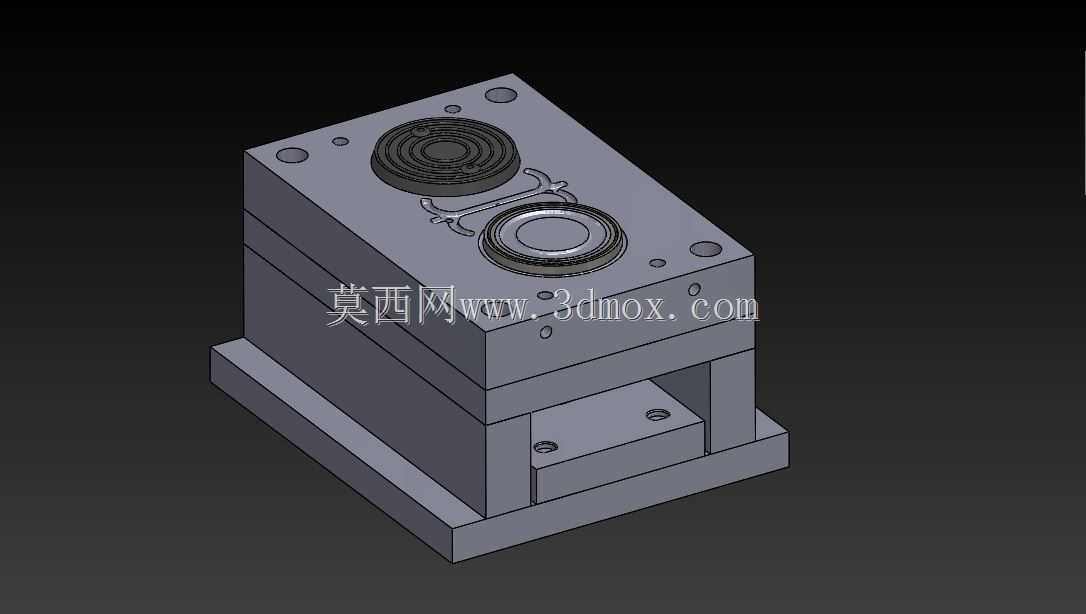

模具型腔区域设置了两组成型工位，可单次注塑完成两个不同规格的环形类制件成型，型腔周边均匀布置冷却水路通道，通过循环介质带走成型过程中熔体传递的热量，缩短制件冷却定型周期，提升单批次生产效率。浇注系统采用侧浇口进料方式，熔体从主浇道进入后经分流道均匀分配到两个型腔内，进料位置选在制件非外观面的侧边，成型后浇口残留易清理，不会破坏制件的外观成型质量。

顶出机构设置在动模侧模脚围成的空腔内，采用顶针板带动顶针的直顶结构，开模后顶针板受注塑机推杆作用带动顶针将冷却定型的制件从动模型芯上平稳顶出，顶针排布位置避开制件的功能配合面，防止顶出痕迹影响制件后续装配使用。模具的安装边界完全适配常规卧式注塑机的装模尺寸，上下固定板的安装螺孔位置、码模槽宽度均符合通用注塑机的装模标准，无需额外加工转接板即可完成上机安装。

设计过程中针对铅基材质的成型特性做了适配调整，型腔表面做了相应的硬度处理，减少熔体冲刷带来的型腔磨损，延长模具整体使用寿命；合模面处设置了溢料槽结构，可收集少量溢出的冷料，避免飞边进入模具配合缝隙影响合模精度。整套模具的结构紧凑，没有冗余的功能组件，日常维护时只需拆开动定模板即可完成型腔清理、易损件更换等操作，适配中小批量制件生产的车间使用需求，也可作为同类环形件注塑模具的结构设计参考，帮助设计人员快速完成模架选型、型腔排布、顶出位置确定等核心设计环节，减少重复建模的工作量。
