轻量化三辐式代步车行走轮结构设计

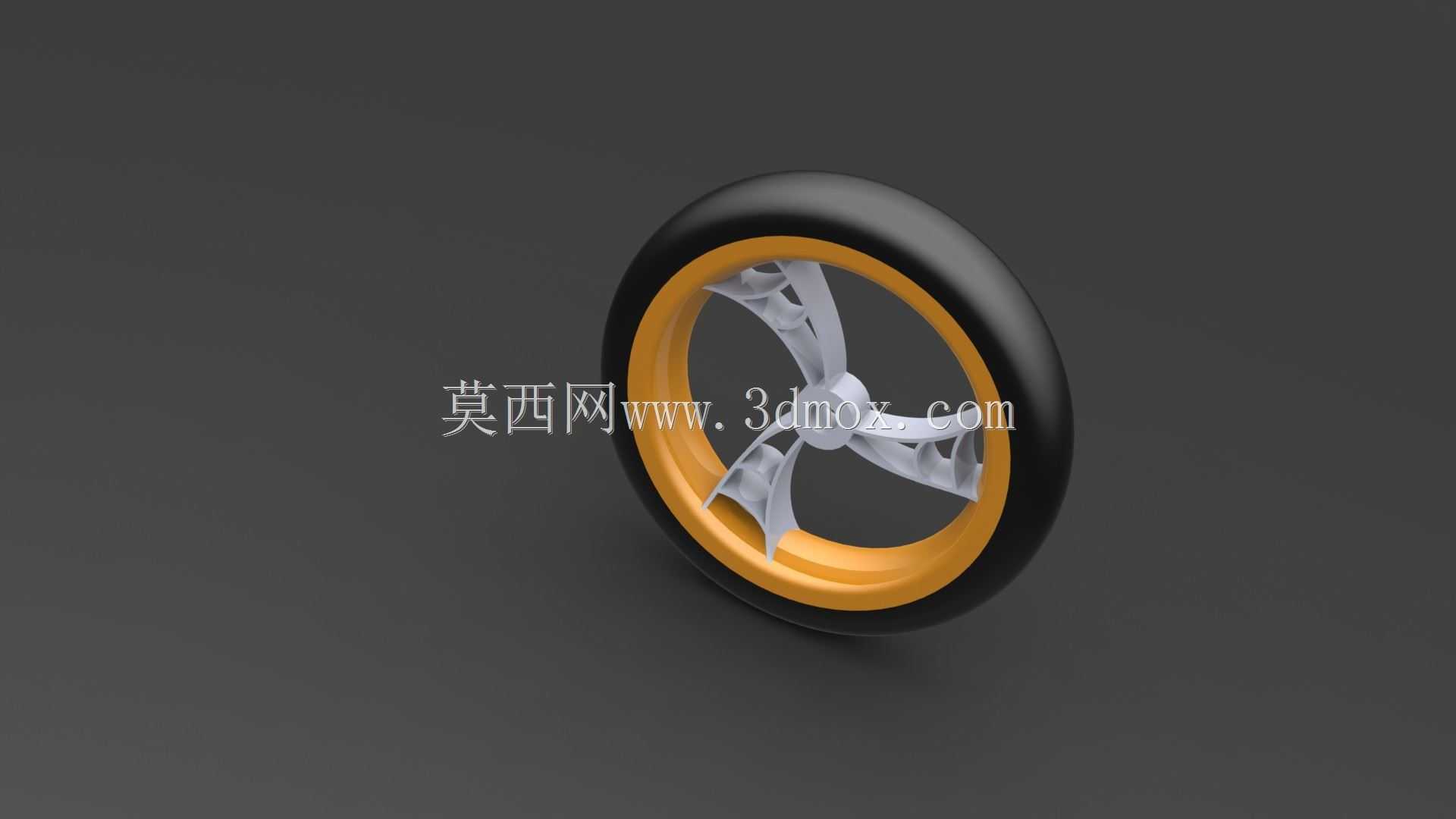

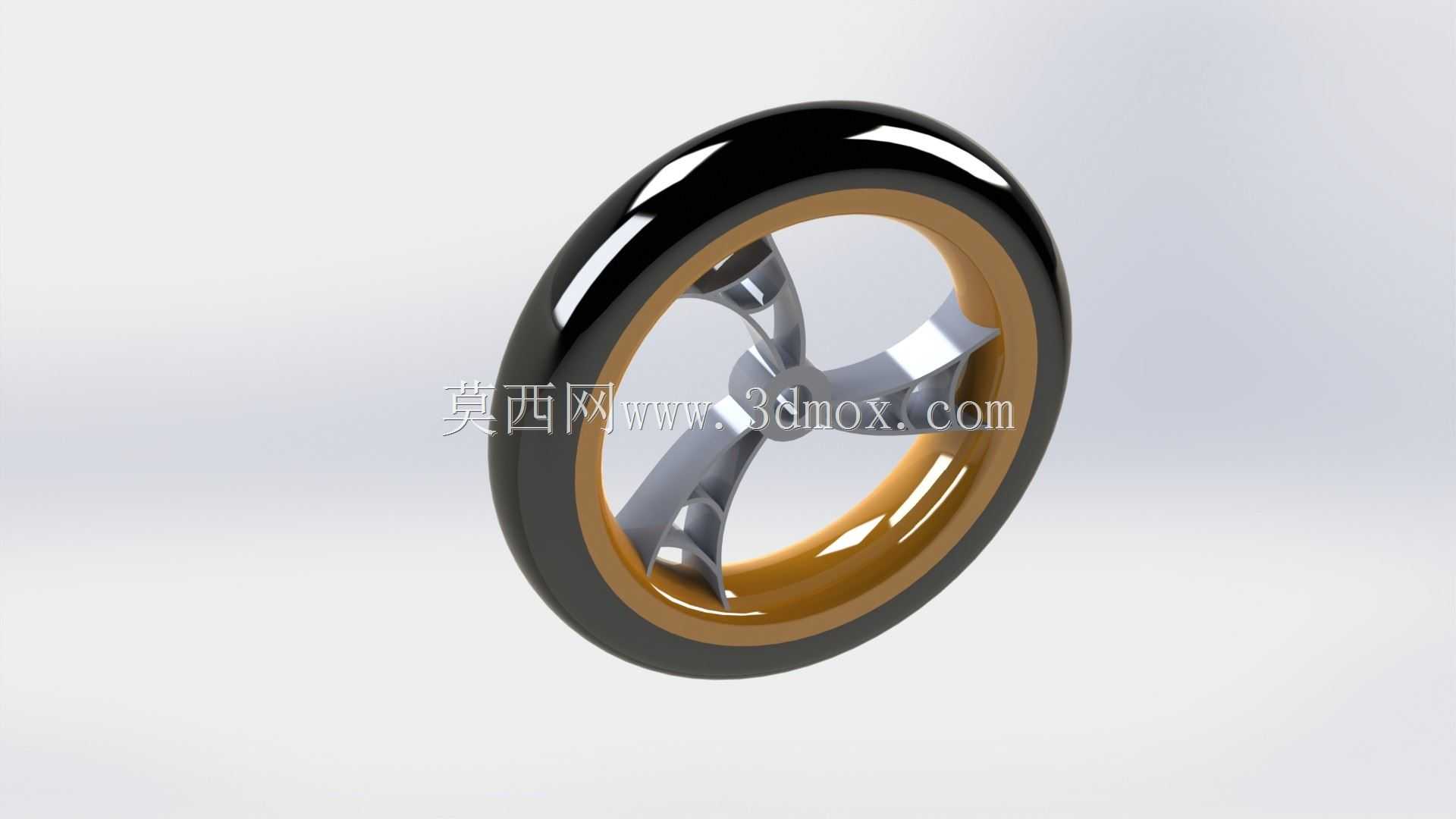

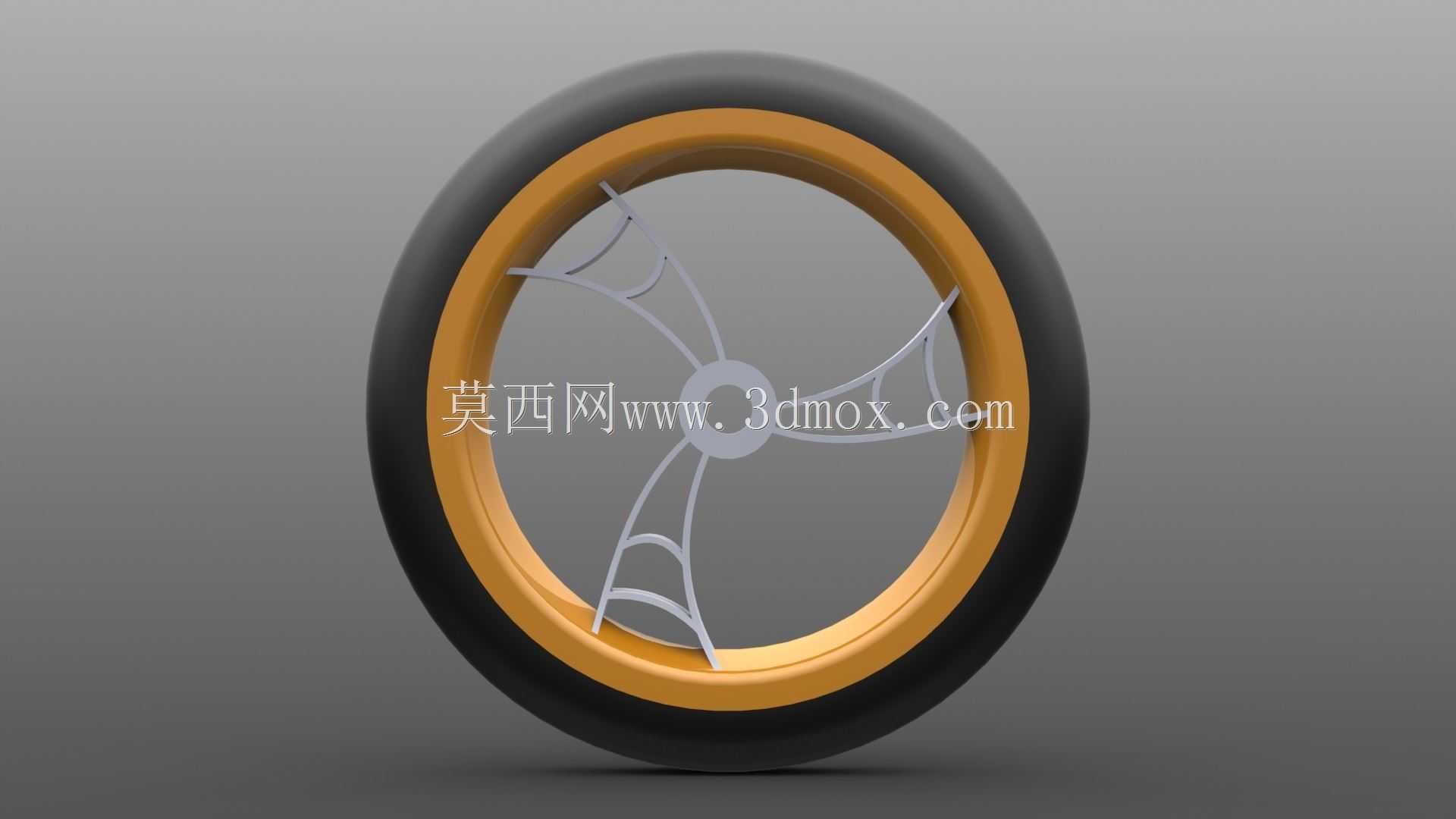

这款轮组的设计定位偏向短途轻型代步场景，常见于折叠滑板车、儿童平衡车或是小型电动代步设备的行走端，核心作用是承担设备载荷同时传递行进动力，兼顾滚动顺滑度与侧向抗形变能力。从结构拆分来看，外层采用高弹性橡胶胎体，胎面做了微弧面处理，接触地面时的压合面积控制在合理区间，既可以在平整铺装路面保持较低滚动阻力，也能过滤掉路面细碎的颠簸振动，避免振动直接传递到车架主体。中间的轮辋部分做了双层台阶结构，内侧台阶用于卡合轮胎的胎唇，保证充气或者实心胎装配后不会出现径向滑脱，外侧的亮面环带一方面做结构加强，另一方面也能在视觉上弱化轮组的厚重感。核心的辐条采用三辐式对称布局，每根辐条都做了变截面流线处理，从轮毂中心的安装座向外延伸到轮辋位置时，截面宽度逐步收窄，同时辐条侧面做了内凹的减重槽，在保证辐条径向支撑强度的前提下，尽可能削减了不必要的材料堆积，降低轮组整体的转动惯量，让起步加速时的动力响应更轻快。轮毂中心的安装位预留了标准轴承安装腔，适配常规的6000系列深沟球轴承，安装轴径的公差带按照h7精度设计，和轴承内圈配合时可以保证过盈量处于合理范围，既不会出现装配后轴承卡滞，也不会长期使用后出现内圈跑圈的问题。安装边界上，轮组的总宽度控制在45mm以内，轮辋的外径为200mm，安装时中心轴到车架安装叉片的距离需要预留至少25mm的间隙，避免转向或者轮组受载形变时摩擦车架部件。设计过程中特意做了动平衡校核，三辐结构的质量分布均匀性优于多辐条的镂空设计，不需要额外添加平衡块就能满足30km/h时速下的转动平稳性要求，胎体和轮辋的配合面做了防滑滚花处理，即使是急刹工况下，胎体和轮辋之间也不会出现相对滑动，保证制动扭矩可以有效传递到地面。辐条和轮辋的衔接位置做了大圆角过渡，避免应力集中导致的辐条根部断裂问题，经过载荷仿真验证，在120kg的垂直静载荷下，轮辋的最大形变量小于0.3mm，完全满足轻型代步设备的使用强度要求。
