11速自行车内变速花鼓结构设计

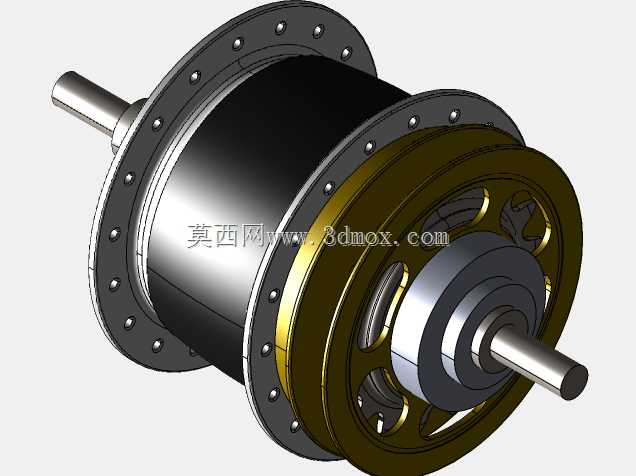

这款内变速花鼓主要应用于城市通勤自行车、长途旅行自行车的后轮传动系统，替代传统外变速结构，将全部变速齿轮、离合机构完全封闭在花鼓壳体内部，能够在骑行过程中无需拨链器即可完成11个速比的切换，避免外露传动部件受泥水、灰尘侵蚀，大幅降低日常维护频次，尤其适合多雨、多尘的复杂骑行场景使用。从结构设计逻辑来看，整体采用同轴布局，中心贯穿的主轴为固定安装轴，两端伸出的轴段匹配标准自行车后叉开档尺寸，安装时直接卡入后叉爪钩即可完成定位，无需额外调整传动对位。花鼓外侧带螺栓孔的法兰盘为辐条安装位，沿圆周均匀分布的固定孔适配常规自行车辐条编圈规格，可直接匹配市面上多数26寸、27.5寸、700C规格的轮圈，安装边界完全兼容传统自行车后轮的装配尺寸，不需要对车架做额外改造即可替换原有花鼓部件。内部变速机构采用行星齿轮组叠加排布的设计思路，通过内置的棘爪离合结构切换不同齿轮副的啮合状态，实现不同传动比的输出，相比外变速结构，变速过程更平顺，不会出现掉链、跳齿的问题，即使在静止状态下也可以完成变速操作，适配城市骑行中频繁启停的使用需求。花鼓外壳采用阶梯式圆柱结构，靠近辐条法兰的位置做了加厚处理，承受轮组辐条的拉力与骑行过程中的径向载荷，中间段的壳体为内部齿轮组提供封闭的安装腔体，表面做了光滑过渡处理，减少骑行过程中的风阻。输出端的轴段直接连接轮组驱动结构，动力从输入端传入后，经过内部多级行星齿轮的变速调整，最终通过花鼓壳体带动辐条与轮圈转动，整个传动过程全部在封闭腔体内完成，润滑脂可以长期留存，不需要频繁加注润滑油。在结构细节上，两端的轴体与壳体衔接位置设计有密封结构，阻挡外界的水汽、灰尘进入腔体内部，延长内部齿轮、棘爪的使用寿命，壳体上的固定螺栓采用沉头设计，装配后表面平整，不会突出法兰面干涉辐条的安装角度。
