X形卡箍立管夹紧结构设计

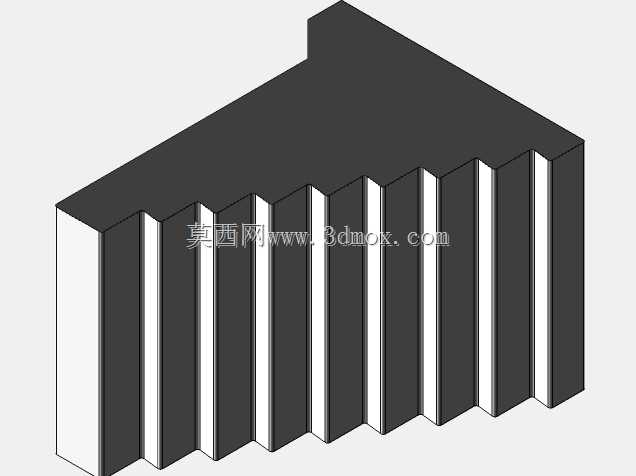

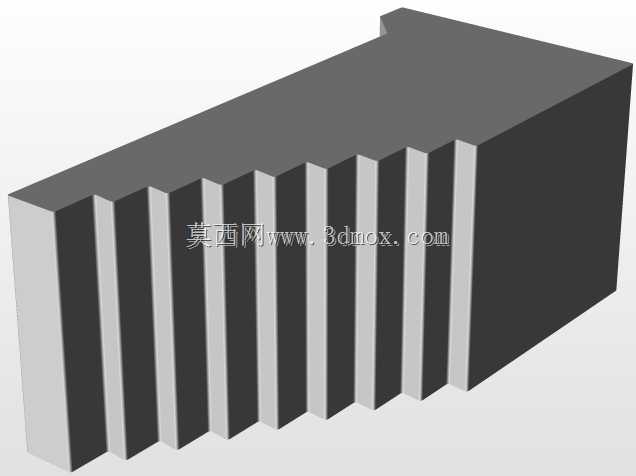

该夹紧结构主要应用于木工雕刻机工作台的管材定位场景，针对X-Carve系列DIY数控加工设备的立管固定需求设计，可在设备组装、改装过程中实现方形立管的快速锁紧与位置调整，避免加工过程中立柱出现窜动、偏移，保障加工头运行轨迹的稳定性。从功能特性来看，该结构采用多槽式卡接设计，主体为带等距通槽的块状结构，相邻槽体之间形成独立的夹紧弹臂，当配套紧固件施加锁紧力时，各弹臂可同步向内侧收拢，对立管周向形成均匀的抱紧力，相比单螺栓侧顶的固定方式，不会出现管材局部压痕、受力不均导致的垂直度偏差问题，尤其适配方形截面的铝合金立管安装使用。设计过程中优先考虑了安装便捷性与重复定位精度，槽体的宽度、深度参数经过反复校核，既保证弹臂具备足够的弹性变形量，可适配对应公差范围内的立管外径，又避免槽体过深导致结构刚性不足，在设备高速运行时产生共振。结构的安装边界经过优化，主体顶部预留的定位凸台可与设备横梁的安装槽直接卡合，无需额外加工定位孔，安装时仅需将立管穿入卡箍内孔，锁紧侧边的紧固件即可完成固定，整体安装过程无需复杂工装辅助，单人即可完成设备机架的组装调试。外形尺寸方面，该卡箍的整体长度、宽度与配套的X-Carve设备横梁安装位完全匹配，高度方向的尺寸经过压缩，不会过多占用Z轴的有效行程空间，各槽体的间距保持一致，保证每个弹臂的夹紧力均匀分布，边角位置均做了倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中，提升结构的长期使用寿命。在实际加工场景中，该结构可兼容不同壁厚的方形立管，当需要调整设备工作台高度时，仅需松开紧固件即可滑动立管调整位置，调整到位后重新锁紧即可恢复固定强度，无需反复拆装其他连接部件，大幅降低设备调试、改装的时间成本。结构的刚性设计经过验证，在设备满负荷运行、加工头产生较大切削反力的工况下，卡箍结构不会出现形变松动，可长期保持立管的垂直度与位置精度，保障加工工件的尺寸公差符合要求。
