线盘承托输送导向结构设计

　　这套结构主要面向线材加工、线缆收放、3D打印耗材供给这类需要规整引导盘装线材的场景，日常在小型线材放线架、桌面级3D打印设备供料端、线束加工工位的导料单元里都能见到这类结构的应用，核心作用是承托带轴孔的盘装线材，让线材从盘体引出时保持稳定的张力与出线角度，避免盘体卡滞、线材缠绕打结的问题。

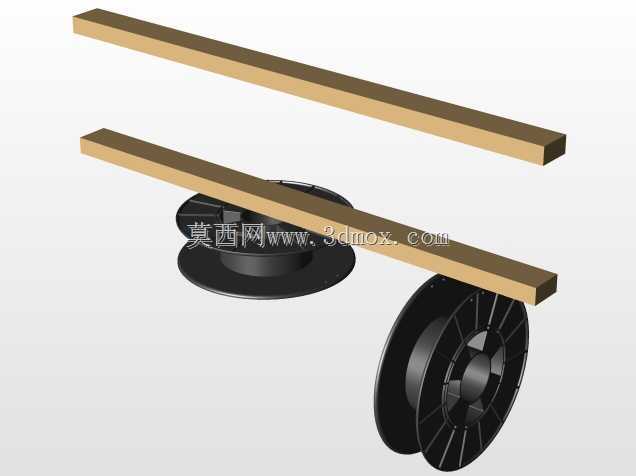

　　从功能特性来看，两个带中心安装凸台的盘形承托座作为转动支撑单元，中心凸台的直径匹配常规1kg装耗材盘、小型线缆盘的中心轴孔尺寸，承托座的盘面直径略大于盘体的法兰边直径，能够完全兜住盘体的两侧法兰，避免盘体转动时出现轴向窜动。承托座的盘面做了辐射状的加强筋设计，在保证盘面支撑刚度的前提下，尽可能降低了零件本身的重量，减少盘体转动时的转动惯量，线材拉扯时盘体可以更顺滑地跟随转动，不会因为惯性过大导致线材松垮脱圈。上方的两根平行长条形导向条采用矩形截面设计，两根导向条的间距略小于盘体的法兰直径，安装后导向条的下表面与承托座上的盘体法兰上表面保留1-2mm的间隙，既不会干涉盘体的正常转动，又能对盘体起到轴向限位的作用，防止设备移动或者线材拉扯力度过大时盘体从承托座上脱出。

　　设计思路上优先考虑了无额外动力的被动放线需求，没有设置额外的阻尼轴或者驱动结构，完全依靠线材拉扯的摩擦力带动盘体转动，结构简单可靠，不需要额外的维护成本，适合小型工位、桌面设备的轻量化使用场景。承托座的安装面做了沉孔设计，可以直接通过螺栓固定在设备的机架或者工作台面板上，不需要额外设计定制的安装支架，降低了整机的装配复杂度。导向条的两端做了小尺寸的倒角处理，安装或者更换盘体时，不需要精准对位，顺着倒角就可以将盘体滑入两个承托座之间，提升了换料的操作效率。

　　从安装边界来看，承托座的中心距根据常用1kg装PLA耗材盘的宽度设置，两个承托座的同轴度公差控制在0.1mm以内，避免盘体转动时出现卡滞。导向条的长度比承托座的外侧间距长出100mm左右，两端伸出的部分可以作为线材的前置导向段，让引出的线材能够顺着导向条的方向平稳进入后续的送料机构，减少线材的弯折角度。承托座的总高度控制在50mm以内，导向条安装后的顶面距离安装面的高度为80mm，整体结构的外轮廓尺寸紧凑，不会占用过多的设备安装空间，既可以集成在小型设备内部作为内置供料单元，也可以单独组装成独立的桌面放线架放置在工作台面上使用。

　　实际使用过程中，盘体放置在两个承托座上之后，线材从盘体上方引出，顺着两根导向条之间的间隙向前输送，盘体转动时法兰边沿着承托座的盘面滑动，导向条始终限制盘体的轴向位置，即使线材拉扯的角度出现小幅偏移，盘体也不会出现倾斜或者脱落的情况。承托座的盘面采用低摩擦系数的材质设计，长时间使用也不会出现明显的磨损，不需要定期加注润滑脂，适配车间、工作室等多种不同的使用环境。
