五槽位33毫米长度绝缘接线座结构

　　在低压配电、小型设备电控回路、工控端子箱的布线作业里，多回路并行接线的绝缘分隔一直是结构设计里容易被忽略但直接影响运行可靠性的环节，这款五槽位的接线结构，正是针对小空间内多组导线并行接驳的场景做的定向设计。从实际使用场景来看，这类接线部件常被用在小型控制柜的进线分线、小家电内部控制线接驳、小型自动化模组的信号端子汇集位置，相比单孔接线柱，多槽一体化的结构能大幅减少零散配件的安装工时，同时避免相邻导线接头因为晃动、积尘出现的短接风险。

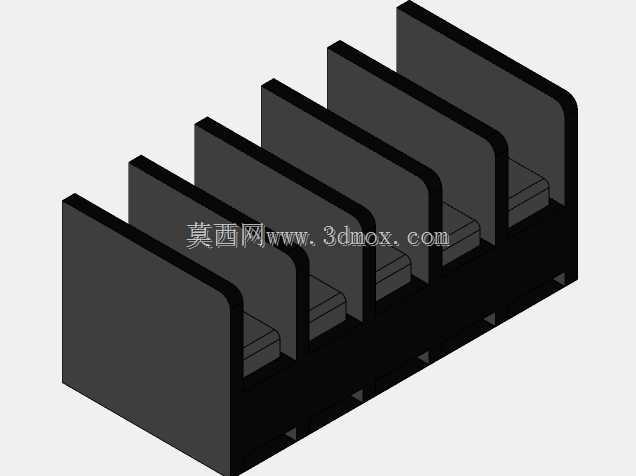

　　设计上采用了等间距分隔的立筋结构，五个独立的接线槽位之间用等高的绝缘挡片完全隔开，挡片高度完全覆盖常规冷压端子的接驳高度，哪怕是导线接头处裸露的铜芯部分，也不会因为安装偏移碰到相邻回路。整体基座的长度控制在33毫米，这个尺寸是经过多场景适配验证的：既可以直接卡装在标准的35毫米宽度电气安装导轨的空余段，也能通过基座底部预留的安装孔直接用螺丝固定在设备壳体的绝缘安装面上，不会因为尺寸过长挤占柜内其他元件的安装空间，也不会因为尺寸过窄导致接线操作时手指没有操作余量。

　　每个槽位的底部都做了内凹的端子承托结构，常规的OT型冷压端子、针型线鼻子放进去之后，不会因为拧紧紧固螺丝的时候出现端子偏转滑出的问题，槽位侧壁的厚度做了均匀的壁厚处理，既保证了绝缘强度，也不会因为壁厚过大导致整体尺寸冗余。基座底部的边缘做了小尺寸的三角加强筋，对应每个挡片的根部位置，避免在接线拧紧的时候挡片受到侧向力出现根部开裂的问题，这也是很多小尺寸接线件容易出现的失效点——很多同类产品为了省料把挡片根部做的过薄，现场接线的时候稍微用力拧螺丝，挡片就会从根部断裂，直接导致相邻槽位失去绝缘隔离。

　　从安装边界来看，这款接线结构的整体宽度适配常规的多股铜芯导线接驳，每个槽位可以容纳最大2.5平方毫米的单股硬线或者同等载流量的多股软线压接端子，相邻槽位的间距满足低压电气的爬电距离要求，在AC220V及以下的回路里使用时，不需要额外增加绝缘隔片就能满足安规要求。挡片的顶部做了微小的圆角处理，一方面是安装的时候不会划伤操作人员的手指，另一方面也能避免导线外皮被尖锐的边缘割破，很多现场布线的故障都是因为绝缘件的锐边割破导线外皮导致的接地或者短路，这个细节处理虽然不起眼，但能大幅降低现场施工的隐患。

　　实际选型的时候，这类多槽位接线结构特别适合回路数量固定、布线空间紧凑的场景，比如小型PLC的输入端子转接、小型开关电源的输出分线、设备操作面板的按钮线汇集，不需要像组合式端子排那样根据回路数量拼接，一体化的结构本身就有更好的结构强度，安装的时候只需要固定两次就能完成五个回路的接线基座安装，比零散的单接线柱安装效率高很多。另外，整体的平直外形也适合在自动化装配线上做自动送料，不需要额外设计复杂的供料治具，对于批量组装的设备厂商来说，能减少装配环节的辅助工时。

　　在建模逻辑上，这个结构的特征全部采用参数化关联，挡片间距、槽位深度、基座厚度都可以根据实际使用的载流量、导线规格做快速调整，如果需要扩展槽位数量，只需要阵列中间的挡片和槽位特征就能快速衍生出不同回路数的同系列结构，不需要重新绘制整体轮廓，这对于做系列化电气配件设计的工程师来说，能大幅减少重复建模的工作量。基座底部的安装孔位置也做了标准化的间距设置，和市面上常见的同规格接线件安装尺寸兼容，替换旧设备上损坏的同类部件时，不需要重新在安装板上打孔，直接替换就能完成维护，降低现场运维的改造成本。
