水权设备专用防护外壳结构设计

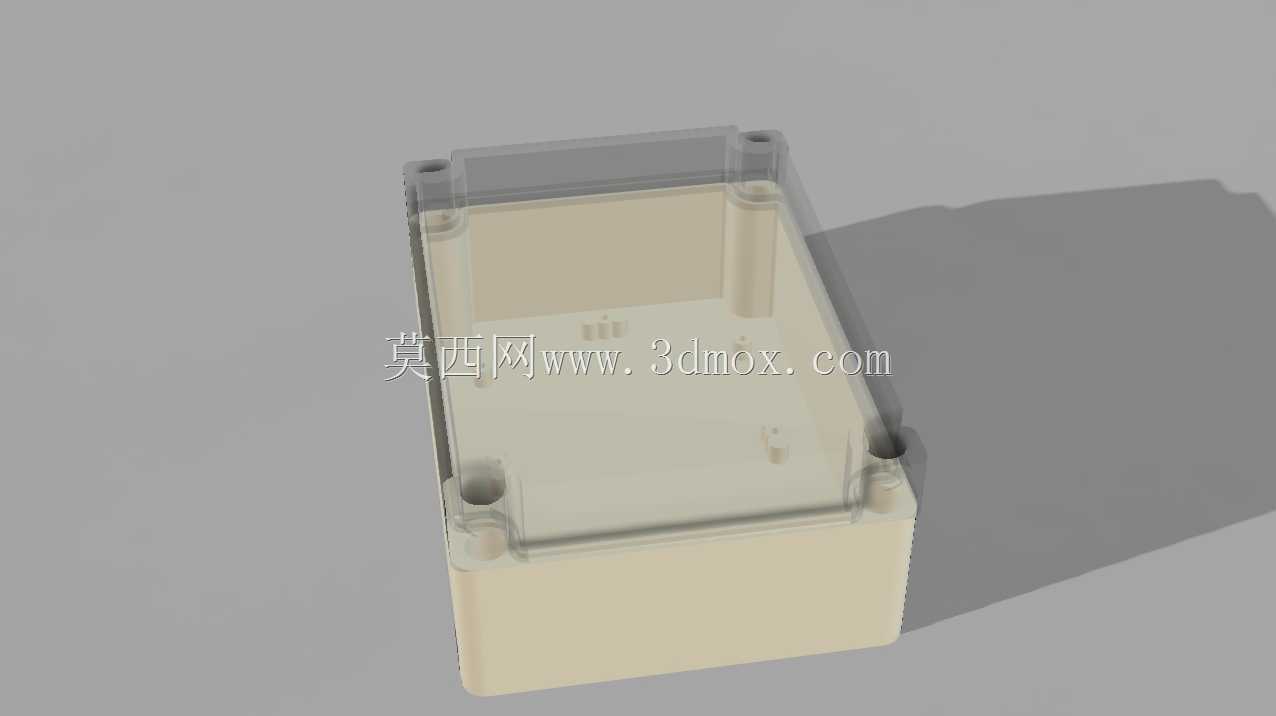

　　这款水权外壳的设计，首先要匹配水权计量、管控类终端设备的户外安装场景，这类设备大多部署在户外取水点、农田灌溉节点、村镇供水终端位置，常年要面对日晒雨淋、温差波动、偶尔的外力磕碰，所以壳体的防护性能是设计阶段最先敲定的核心指标。从结构上看，壳体采用上下扣合的分体式设计，上盖做了半透明的可视区域，不用拆开壳体就能直接观察内部模块的运行指示灯状态，日常巡检的时候不用拆壳就能快速判断设备是否正常工作，能大幅降低运维人员的现场工作量。壳体内部的四个角位做了一体化的立柱安装位，立柱内部预埋了铜嵌件的安装孔位，内部的电路板、计量模块、通讯模块可以直接通过螺丝固定在立柱端面上，不需要额外增加内部安装支架，既减少了整机的零件数量，也能控制整体装配公差，避免多零件堆叠带来的累计误差影响装配精度。

　　从安装边界来看，壳体的外轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是注塑生产的时候能减少应力集中，避免壳体冷却过程中出现翘曲变形，另一方面现场安装的时候也能减少磕碰划伤的风险。壳体的扣合边缘做了一圈嵌入式的密封槽，装配的时候可以在槽内放置发泡橡胶密封圈，上下盖扣合之后通过侧边的螺丝锁紧，能达到IP65级别的防护能力，完全可以应对户外的暴雨喷淋、扬尘侵入的使用场景。壳体侧壁的对应位置预留了走线的防水接头安装位，进出设备的电源线、信号线可以通过防水格兰头接入壳体内部，不会破坏整体的密封性能。

　　设计过程中也充分考虑了注塑生产的工艺性，壳体的壁厚保持均匀一致，所有的加强筋厚度都控制在壁厚的0.6倍以内，避免注塑过程中出现缩痕、气泡等缺陷，立柱位置和壳体侧壁之间做了均匀的加强筋连接，既能提升立柱的结构强度，避免安装螺丝的时候出现立柱断裂的问题，也能在壳体受到外力冲击的时候分散应力，减少壳体开裂的风险。上盖的半透明区域采用和壳体主体不同的PC材质，和主体的ABS材质通过二次注塑或者卡扣装配的方式结合，既保证了可视区域的透光率，也能兼顾壳体主体的结构强度和抗老化性能。

　　在实际使用场景中，这类壳体除了容纳内部的电子计量模块，还要承担外部锁具的安装功能，壳体的扣合位置预留了铅封孔位，设备安装调试完成之后可以加装铅封，避免非授权人员私自拆开壳体改动内部计量参数，符合水权计量设备的防篡改要求。壳体的背部预留了壁挂安装的固定孔位，可以直接通过膨胀螺丝固定在墙面、水泥基座上，也可以搭配专用的安装支架固定在立杆上，适配不同的现场安装条件。考虑到户外使用的抗老化需求，壳体的原材料中添加了抗紫外线助剂，长期在户外暴晒下也不会出现快速变脆、褪色的问题，能满足5年以上的户外使用寿命要求。内部的安装立柱高度做了统一的尺寸设计，不同功能的模块只要匹配对应的安装孔位，就可以直接固定在壳体内，不需要针对不同版本的电路板重新调整壳体结构，能大幅降低衍生型号的开模成本，提升壳体的通用适配能力。
