5V4A开关电源模块结构设计

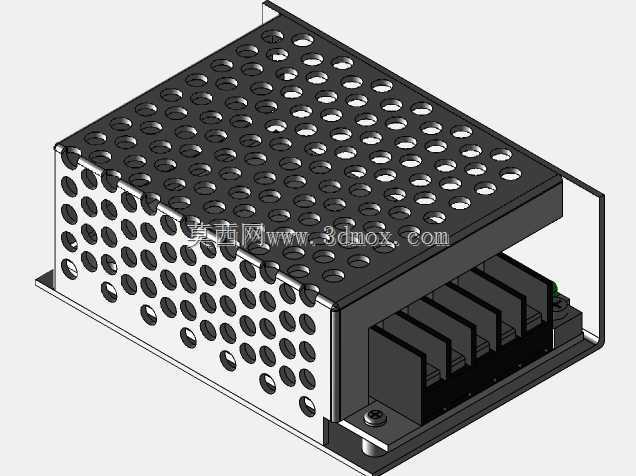

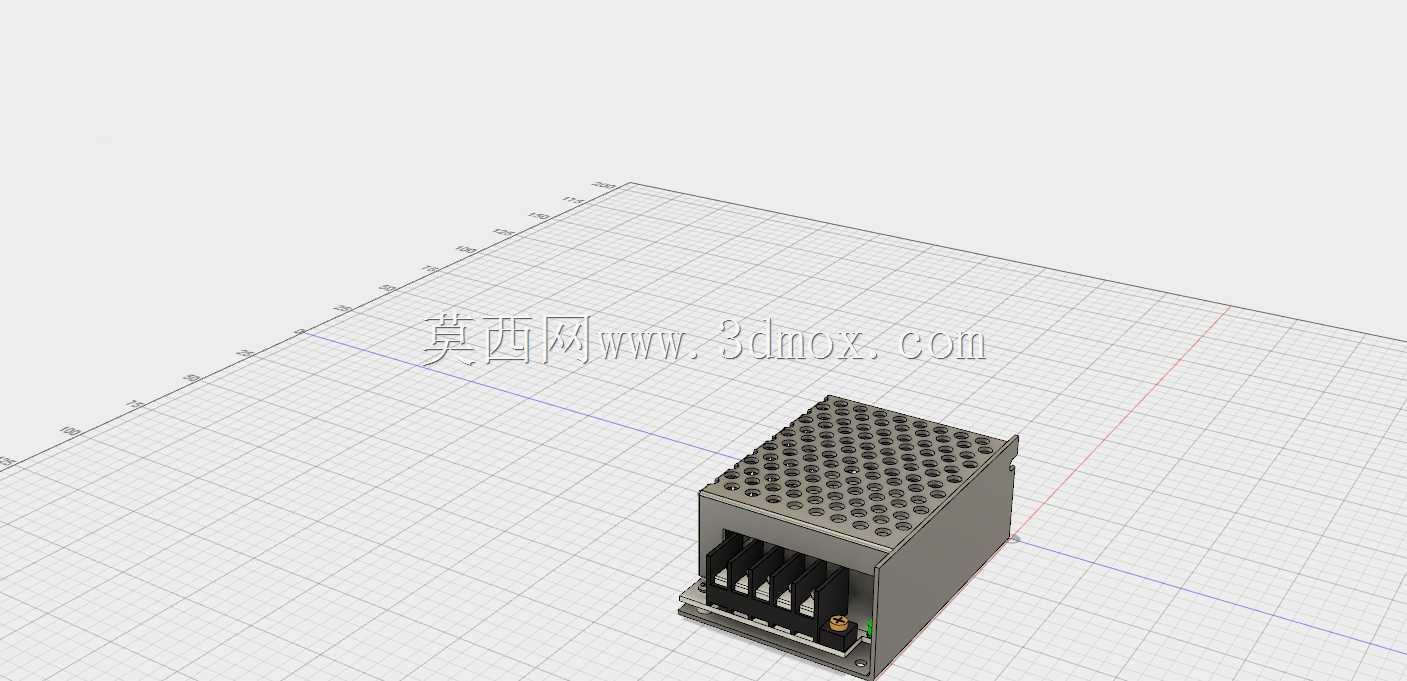

　　在工业控制板卡、小型嵌入式设备、低压信号采集终端这类需要稳定低压直流供电的场景里，这类小功率封闭型电源模块是整机供电链路里的核心基础部件，很多刚接触结构设计的工程师容易忽略这类外购标准件的安装边界建模，等到整机装配阶段才发现接线端子干涉、散热空间预留不足、安装孔位对不上的问题，反而拖慢了整机组装的进度。这个模型还原的是额定输出5V、4A的AC-DC电源模块完整结构，从实际工程应用的角度出发，建模时优先还原了外壳的安装固定特征：壳体底部两侧伸出的带孔安装耳，孔位间距、孔径都按照实物的安装公差做了还原，设计选型时可以直接把这个模型调入整机装配体，提前核对安装面的平整度要求，不需要再单独测绘实物尺寸，能省掉不少前期选型核对的时间。

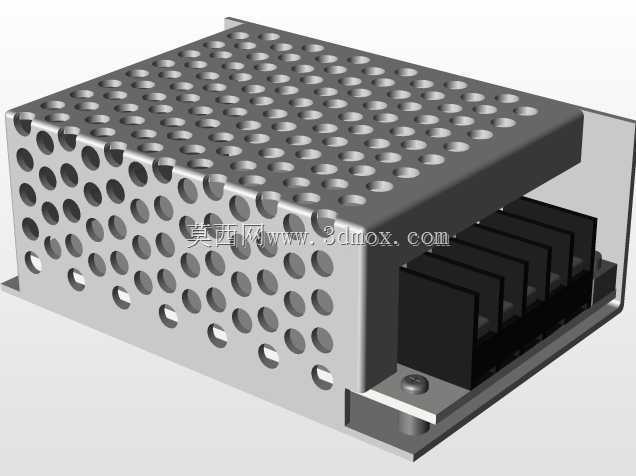

　　从功能特性来看，这个功率等级的电源模块主要承担交流市电转低压直流的转换作用，输入端接220V工频交流电，输出端提供稳定的5V直流，20W的额定输出功率足够驱动多块小型控制板、传感器模组或者低功率执行元件，外壳顶面做了整面的矩阵式散热孔设计，建模时没有简化这些孔位特征，因为做整机热仿真的时候，这些散热孔的通风面积直接影响模块自身的温升计算结果，如果随意把散热孔做成实心面，仿真出来的壳温会比实际工作温度高不少，很容易误导散热方案的设计。输入端的接线端子做了分槽隔离结构，每个接线位之间有凸起的绝缘隔断，建模时还原了端子的插拔深度、接线螺丝的沉头空间，做整机布线的时候可以提前预判接线后的线缆弯曲半径，避免线缆和周边的钣金件、其他元件产生挤压磨损，输出端的接线位同样做了等距排布，和输入端保持一致的接线操作空间，就算是在紧凑的设备仓里，也能留出螺丝刀拧动接线螺丝的操作余量。设计思路上，这类电源模块的壳体采用折边扣合结构，上下壳通过侧边的卡扣和底部的固定点实现无外露螺丝的装配，建模时还原了壳体的折边厚度、卡扣的配合间隙，要是有需要做同规格定制电源外壳的设计人员，可以直接参考这个扣合结构的尺寸比例，调整内部PCB的容纳空间，不需要从零开始摸索壳体的扣合余量。外壳侧面的状态指示灯位置也做了准确还原，指示灯刚好突出壳体表面0.8mm，做设备面板开孔的时候，可以直接对应这个位置开观察孔，不用反复调整指示灯和面板的对位距离。安装边界方面，

　　这个模块的整体外形是方正的立方体结构，除了底部的安装耳之外，壳体四个边角都做了小半径的倒角，不会在装配时刮伤线缆绝缘层，建模时特意预留了接线端子外的接线空间，也就是模块前端到安装板前方需要留出至少15mm的走线空间，不然接好线之后线缆会过度弯折，长期使用容易出现线芯断裂的问题；模块顶面和上方的设备盖板之间要留出至少10mm的通风间隙，保证散热孔的空气流通，避免模块长期过热缩短使用寿命。很多工程师在做整机布局的时候，习惯把这类电源模块贴着装在其他发热元件旁边，其实从实际使用的经验来看，这个模块自身工作时就会有一定的温升，和周边的变压器、功率电阻这类发热元件至少要保持5mm以上的间距，避免热量叠加导致模块过温保护。

　　另外这个模型还原了壳体的材质厚度，整个外壳采用0.8mm厚的镀锌钢板冲压成型，建模时的壁厚和实物保持一致，做电磁兼容设计的时候，可以直接基于这个金属壳体的结构设计接地路径，把安装耳的位置作为壳体接地点，直接和设备的接地钣金连通，能有效降低电源模块对外的电磁辐射干扰，不用再额外做屏蔽结构。在做三维布线的时候，这个模型的接线端子高度、接线方向都和实物一致，可以直接在软件里布置走线路径，统计需要的线缆长度，提前准备对应的线材规格，减少生产现场的线材浪费。对于做小型自动化设备、桌面型检测仪器、嵌入式控制终端的结构工程师来说，把这类标准电源模块的准确模型调入装配体，能在设计阶段就规避很多装配干涉、布线不合理、散热不足的问题，不用等到打样阶段才发现问题再返工改模，能有效缩短整机的研发周期。
