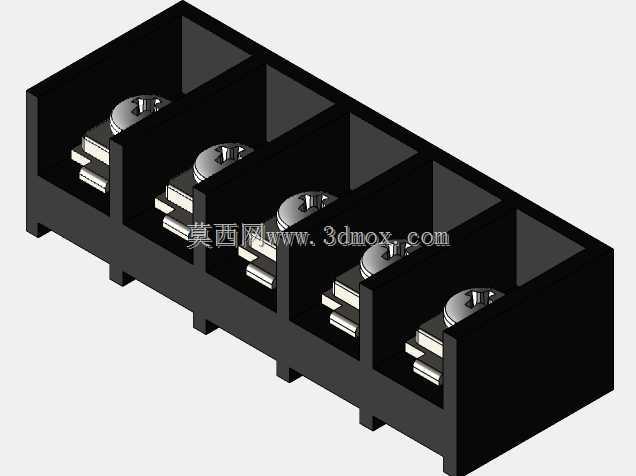

五位栅栏式接线端子结构设计

　　在低压电气柜、工业控制设备、小型机电装置的布线环节里，这类多位数栅栏式接线端子是解决多回路导线可靠接驳的核心基础部件，日常选型时经常会碰到不同位数、不同间距的端子适配问题，这个五位置的端子结构刚好适配小空间内五路独立导线的分线接驳需求，整体长度控制在49mm，能在紧凑的安装槽位里完成排布，不会占用过多柜内走线空间。从结构设计逻辑来看，这款端子采用了分隔式栅栏腔体设计，每个接线位之间都设置了独立的绝缘挡墙，能有效避免相邻接线位的导线铜丝外露造成的爬电、短路风险，尤其是在多股软线接线时，挡墙可以约束导线端头的形变范围，哪怕接线时螺丝压接位置略有偏差，也不会让铜丝窜到相邻回路里，这一点在AC220V及以下的低压控制回路里实用性很强，

　　能大幅降低现场接线的失误率。每个接线位的压接结构采用了经典的螺丝压紧式设计，压接片底部做了防滑齿纹，压接时螺丝向下施压，压接片会把导线端头牢牢压在端子的导电基座上，不管是硬线还是搪锡后的软线，都能保证足够的接触压力，避免长期运行后因为震动、热胀冷缩出现接线松动、接触电阻过大发热的问题。端子的基座采用了绝缘耐温的工程塑料材质，表面做了哑光阻燃处理，能满足常规工业环境下的耐温、绝缘要求，基座底部设置了两个对称的安装固定脚，适配标准的导轨安装或者螺丝直接固定的安装方式，安装时可以直接卡入对应宽度的电气安装导轨，也可以用自攻螺丝穿过底部的固定孔锁在安装板上，两种安装方式兼容，能适配不同设备的安装场景。在实际应用场景里，

　　这类端子常被用在小型PLC控制箱、小型机电设备的电源分线、传感器信号汇总接线的位置，五个接线位刚好可以对应单组五路信号或者五路电源分线的需求，不用额外拼接端子，减少了端子排拼接带来的安装间隙和累计误差。设计时特意把每个接线位的螺丝操作空间做了预留，用常规的十字螺丝刀就能完成接线操作，不会因为相邻挡墙的遮挡导致螺丝刀无法垂直对准螺丝，降低现场接线的操作难度。导电部分的金属件采用了导电性能优异的铜质基材，表面做了镀镍防锈处理，长期在潮湿、多粉尘的工业环境里使用也不容易出现氧化锈蚀，能保证长期稳定的导电性能，避免因为金属件氧化导致的接触不良。端子的外形轮廓做了圆角处理，没有尖锐的棱角，安装和维护时不会划伤操作人员的手部，

　　相邻接线位的中心间距经过精准核算，既能保证足够的电气间隙，又能最大限度压缩整体长度，49mm的总长度刚好适配市面上多数小型接线盒的内部安装空间，不用额外扩孔或者调整安装位。在三维建模过程中，每个结构的配合公差都做了合理预留，绝缘基座和内部导电件的配合间隙控制在合理范围，装配时不会出现过紧卡滞或者过松晃动的问题，螺丝和压接片的配合行程也做了仿真验证，保证螺丝拧到最大行程时不会出现滑牙或者压接过载损坏基座的问题。这类端子的设计不需要复杂的卡扣结构，整体结构简单可靠，生产时模具结构也相对简单，能有效控制生产成本，同时兼顾使用可靠性，是工业电气布线里性价比很高的连接部件，不管是设备原厂装配还是后期现场维护改造，都能快速完成接线和安装，大幅提升布线效率，减少后期维护的故障点。
