带计量功能的悬挂式润滑油卷管器

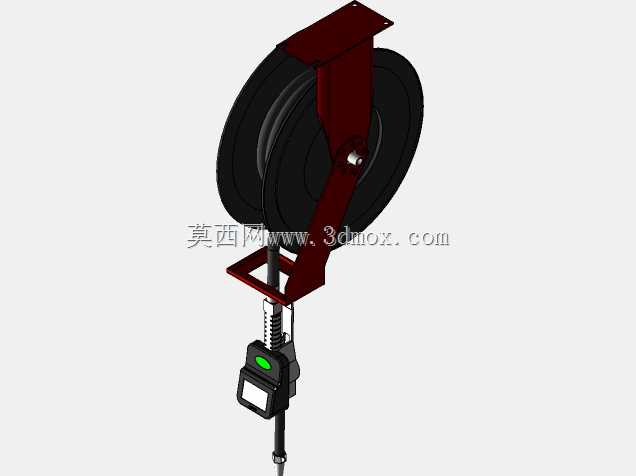

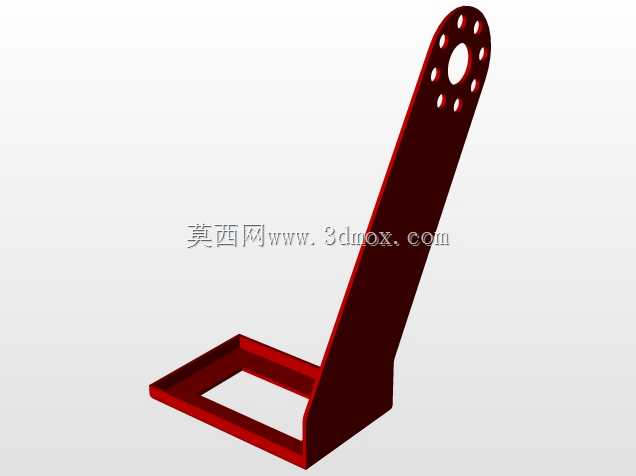

这款带计量功能的悬挂式润滑油卷管器，主要面向汽修维保、工业设备润滑工位、生产线集中供油场景设计，解决传统润滑油加注过程中软管拖拽杂乱、加注量无法精准管控、作业后软管收纳不便的实际痛点。从结构设计来看，上部采用带安装孔的壁挂/吊装支架，可直接固定在工位上方的钢结构或混凝土梁底，安装时需预留卷盘旋转的径向间隙，避免卷盘转动时与周边结构发生剐蹭，支架与卷盘主体的连接部位设置了回转支撑结构，可在水平方向小角度摆动，适配不同方位的加注作业需求，无需操作人员反复拖拽软管调整位置。卷盘内部内置弹簧回卷机构，可根据拉出的软管长度自动提供回卷拉力，拉出时可实现任意位置锁止，避免软管在加注过程中自动回缩影响操作，作业完成后轻拉软管即可触发解锁，自动将软管规整收回卷盘，避免软管长期暴露在地面被碾压、沾染油污造成老化破损。卷盘下方引出的软管末端集成了带数显计量模块的加注枪，计量模块可实时显示单次加注量与累计加注量，精度可满足常规设备润滑、车辆维保的油量管控需求，加注枪前端设置了防滴漏出油嘴，加注完成后不会出现残油滴落污染工位地面的问题，枪体上的操作扳机设置了锁止结构，长时间加注时无需持续扣压扳机，降低操作人员的劳动强度。设计过程中重点考虑了卷盘的动平衡性能，卷盘两侧的挡边直径一致，回卷弹簧的拉力曲线经过匹配，避免回卷过程中出现转速过快导致软管甩动的问题，支架的受力部位做了加厚处理，可承受满管状态下软管与油液的总重量，长期使用不会出现支架变形、安装位松动的问题。整体结构没有冗余的外露部件，所有转动部位都设置了防尘罩，可适配车间多尘、存在油污的作业环境，日常维护仅需定期在回转轴处加注润滑脂即可，无需复杂的拆解保养。
