高粘度流体输送用内啮合齿轮泵集装结构

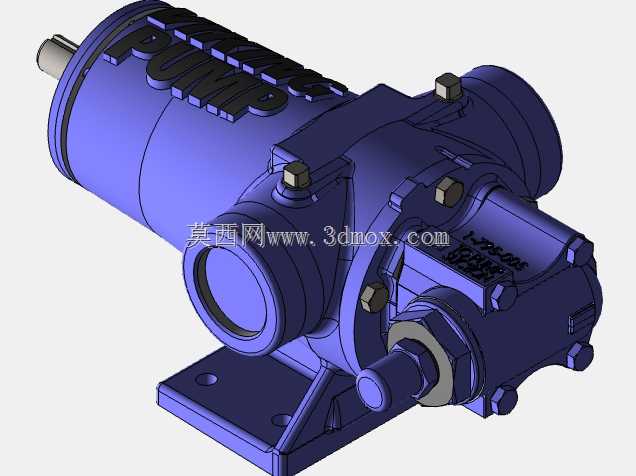

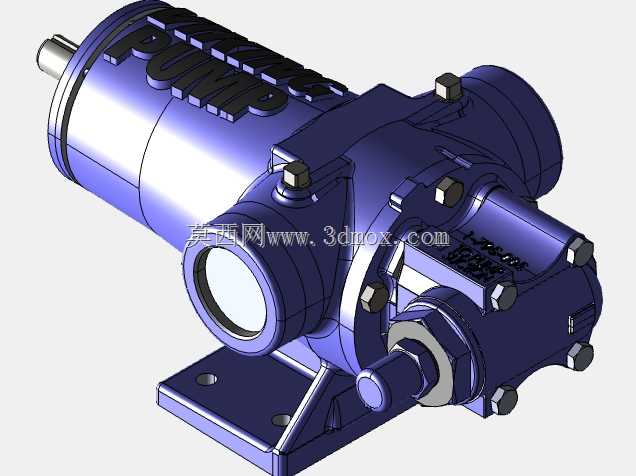

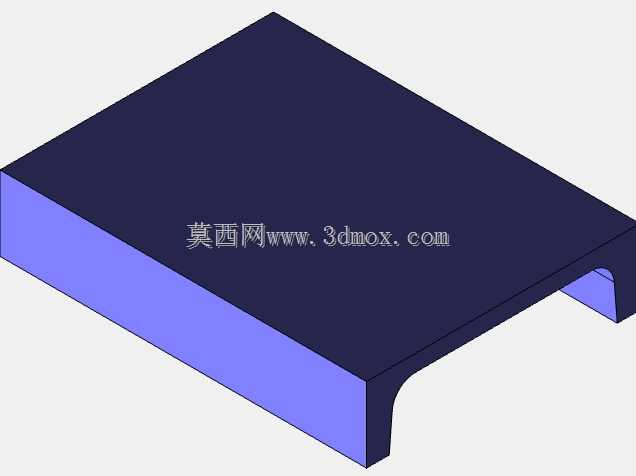

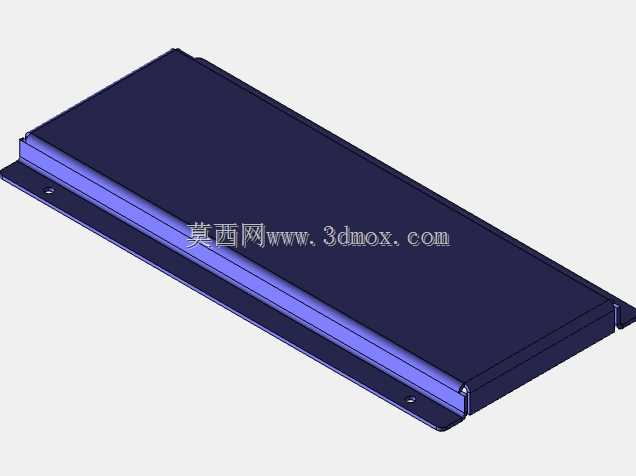

　　在化工树脂转运、食品酱料灌装、石油重油输送这类涉及高粘度流体的工况里，普通离心泵很容易出现气蚀、流量不足、效率骤降的问题，内啮合齿轮泵凭借容积式输送的特性，刚好适配这类介质的输送需求，这次呈现的集装式泵组结构，就是针对这类场景做的一体化集成设计。先从安装边界说起，整个泵组采用扁平式矩形安装基座，基座两侧预留了沉头安装孔位，孔位间距按照常规工业输送管线的配套支架尺寸做了适配，安装时不需要额外做转接板，直接通过螺栓固定在管线支架或者设备机架上即可，整体厚度控制在较薄的区间，能适配安装空间局促的管线夹层、设备内部集成工位，不会因为泵组体积过大挤占其他组件的安装位置。

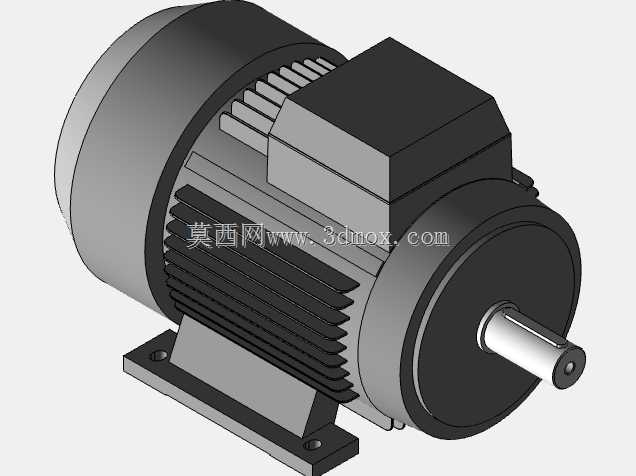

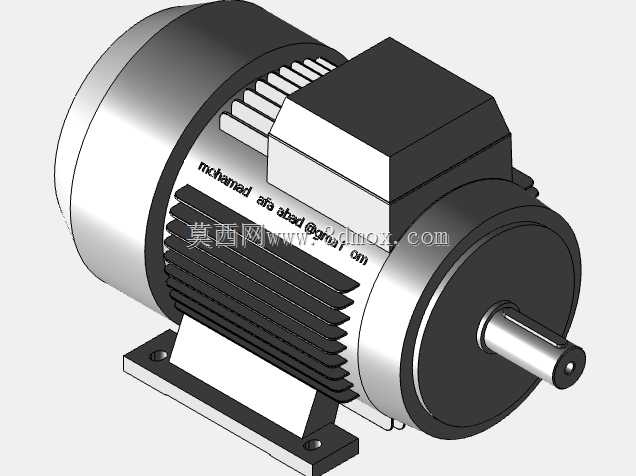

　　从功能特性来看，这套泵组核心采用内啮合齿轮副作为输送核心，齿轮副之间的间隙经过优化，在输送粘度从几百厘泊到几万厘泊的流体时，都能保持稳定的容积效率，不会因为介质粘度过高出现吸空、回流的问题；泵体的流道做了平滑过渡处理，没有直角拐点，能减少高粘度介质在流道内的滞留，避免介质长期残留出现固化、变质的问题，尤其适合输送树脂、沥青这类容易残留固结的介质，日常维护时清理流道的工作量也能大幅降低。设计思路上没有采用电机与泵体分体组装的常规结构，而是做了集装式集成，把电机连接座、泵腔、安全阀组件、进出口连接法兰都整合在同一个主体框架上，出厂前就完成了齿轮副间隙调整、轴系对中校准，现场安装时只需要对接进出口管线、接通动力源就能投入使用，不需要现场做同轴度调整，能大幅缩短现场安装调试的周期，也避免了因为现场安装对中误差导致的轴封磨损、齿轮偏载问题，提升泵组的运行可靠性。

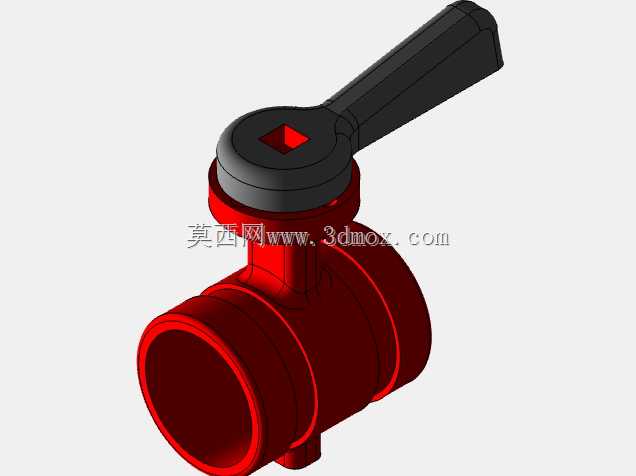

　　实际应用场景里，这套泵组除了常规的固定工位输送，还能集成在移动灌装设备、车载流体转运系统上，因为整体结构紧凑，集成度高，不需要额外搭建泵组安装架，在小批量流体转运、生产线定点供料的工位上适配性很强；泵体侧面预留了安全阀安装位，当出口管路出现堵塞、压力超过设定阈值时，安全阀会自动开启让介质回流到进口腔，避免压力过高损坏管路或者泵体组件，不需要在管路上额外安装溢流阀，简化了管路系统的设计。

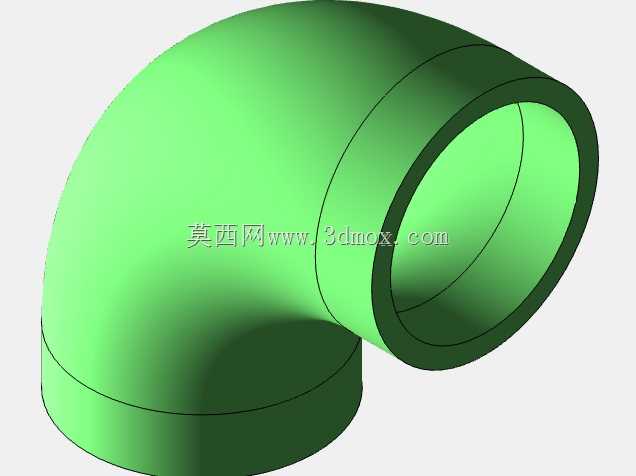

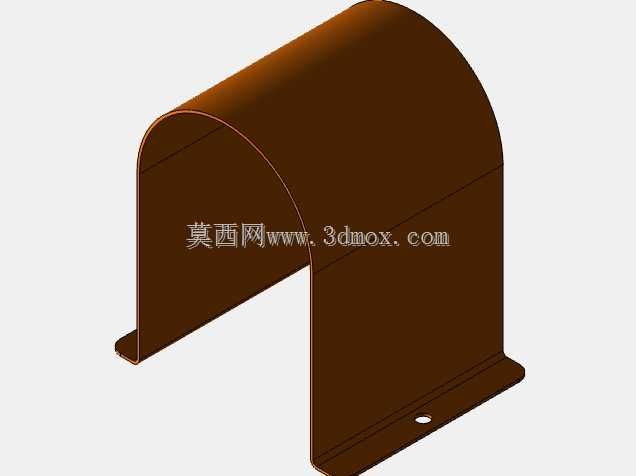

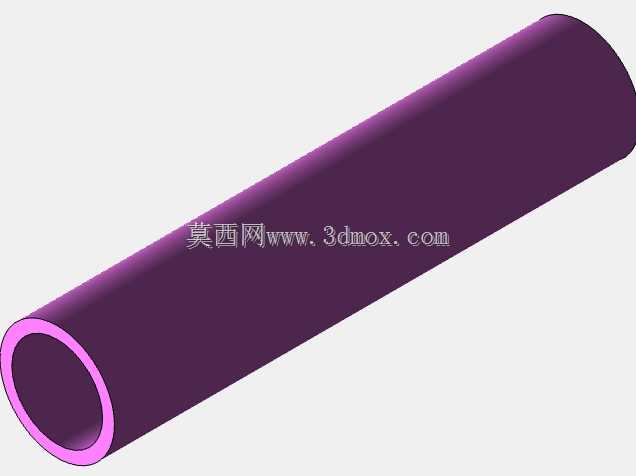

　　结构细节上，泵盖和主体之间采用密封槽加耐油密封垫的密封结构，密封垫的材质可以根据输送介质的特性更换，输送食品级介质时可以换成食品级硅胶垫，输送腐蚀性化工介质时可以换成氟橡胶垫，不用改动主体结构就能适配不同介质的密封需求；轴端采用机械密封结构，相比传统的填料密封，泄漏量更小，使用寿命更长，日常运行时不需要频繁调整密封压盖，减少运维工作量。进出口的连接位置做了标准化的法兰接口，尺寸和常规工业管线的法兰尺寸匹配，对接时不需要做非标转接头，能直接和现有管线系统对接；基座底部做了加强筋结构，虽然整体厚度较薄，但加强筋的布置刚好对应泵组运行时的受力点，在电机运行、齿轮啮合产生振动的情况下，基座不会出现形变，能长期保持安装精度，避免因为基座形变导致的轴系不对中问题。在输送沥青这类需要保温的介质时，泵体的夹层结构可以通入导热油或者蒸汽，对泵腔进行伴热，保持介质的流动性，不需要额外在泵体外部加装保温套，整体结构更简洁，伴热效率也更高；齿轮的材质采用合金钢经渗碳淬火处理，齿面硬度高，耐磨性能好，即使输送含有微小固体颗粒的介质，也能保持较长的使用寿命，不会短时间内出现齿面磨损导致的流量下降问题。
