带式干燥输送作业线组件结构设计

　　这套带式干燥输送组件的设计，首先锚定的是连续式工业干燥作业的实际工况需求，区别于批次式烘箱的间歇作业逻辑，整套结构以贯穿式皮带输送为载体，把热量供给、气流循环、除湿排湿、作业防护几个核心功能模块集成在统一的机架基准上，适配食品加工、医药制剂、精细化工、纺织后整理、木材初加工等多个领域的连续干燥需求，能在物料匀速输送的过程中完成可控的受热、除湿过程，避免批次作业带来的物料受热不均、周转效率低的问题。

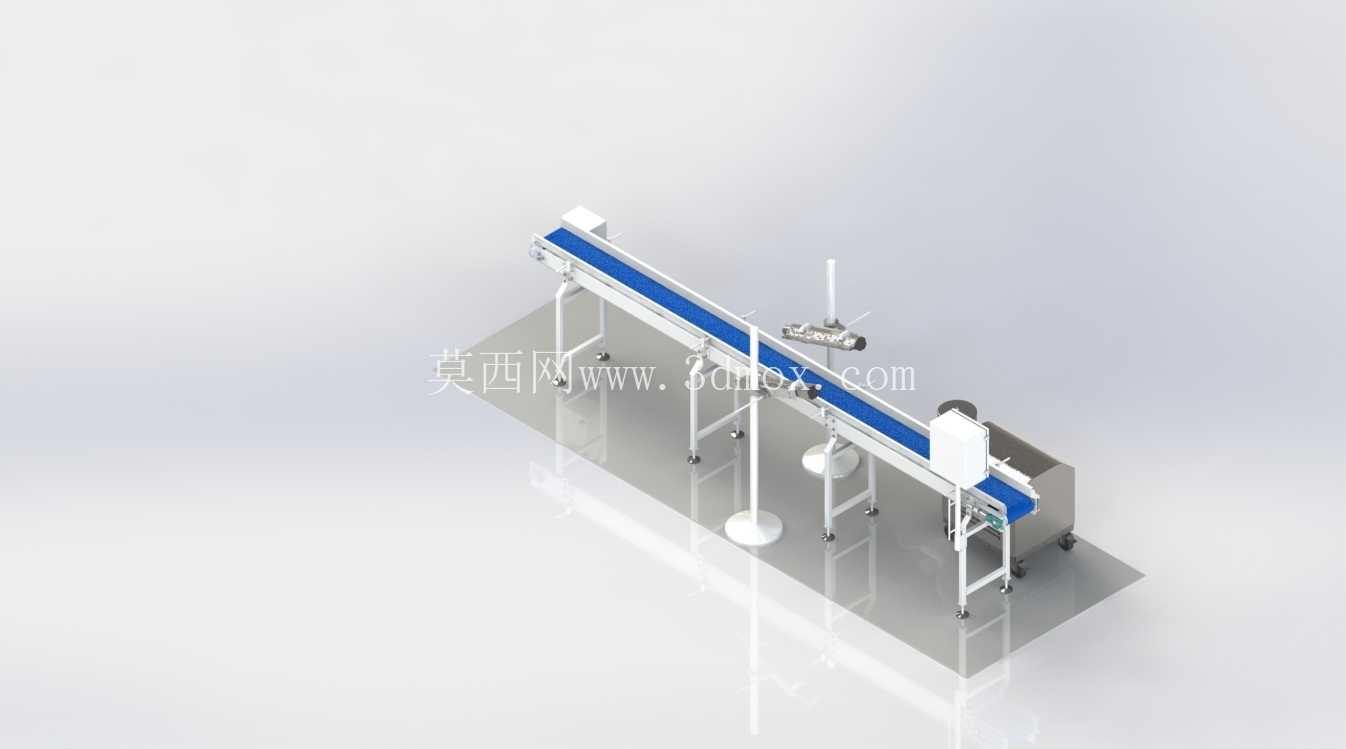

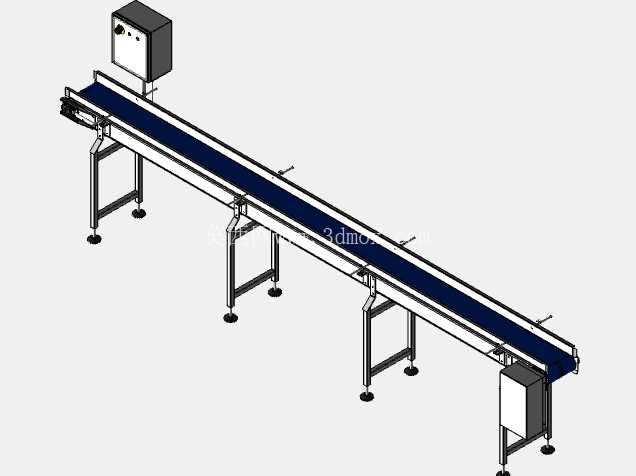

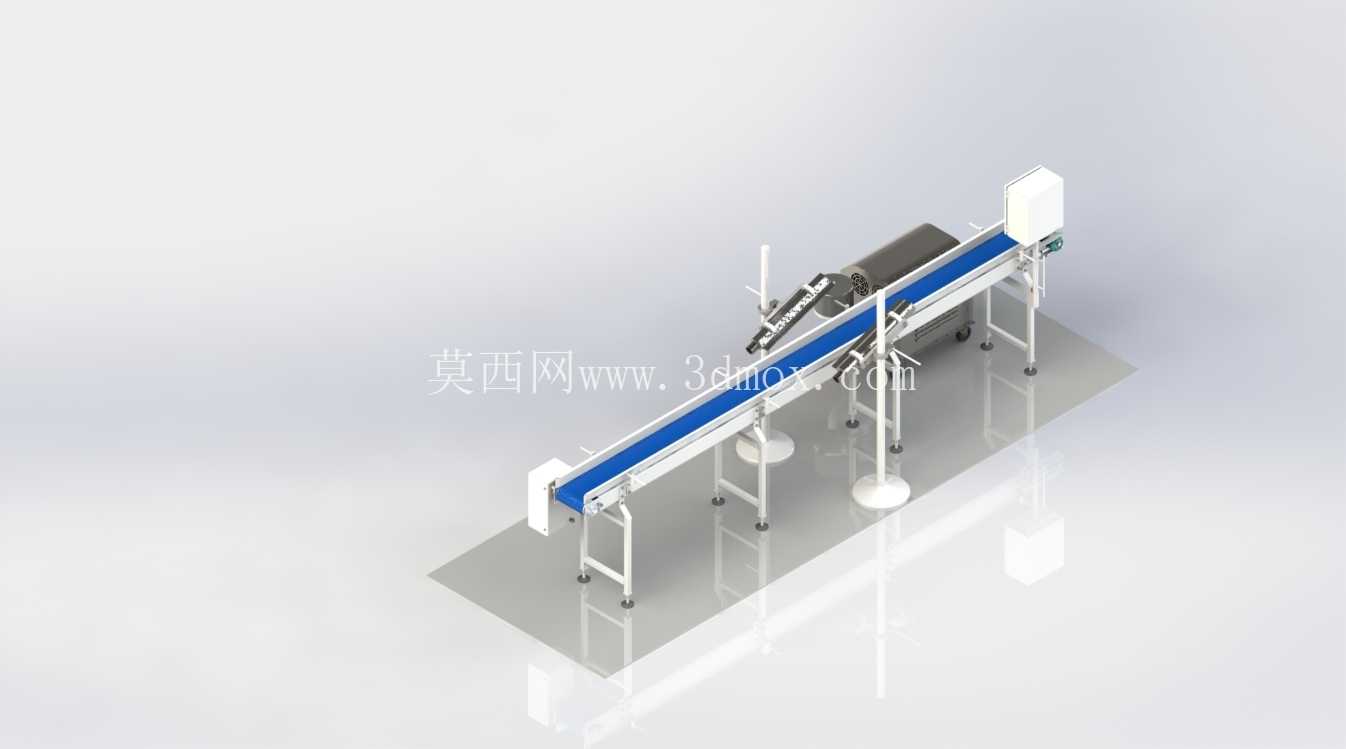

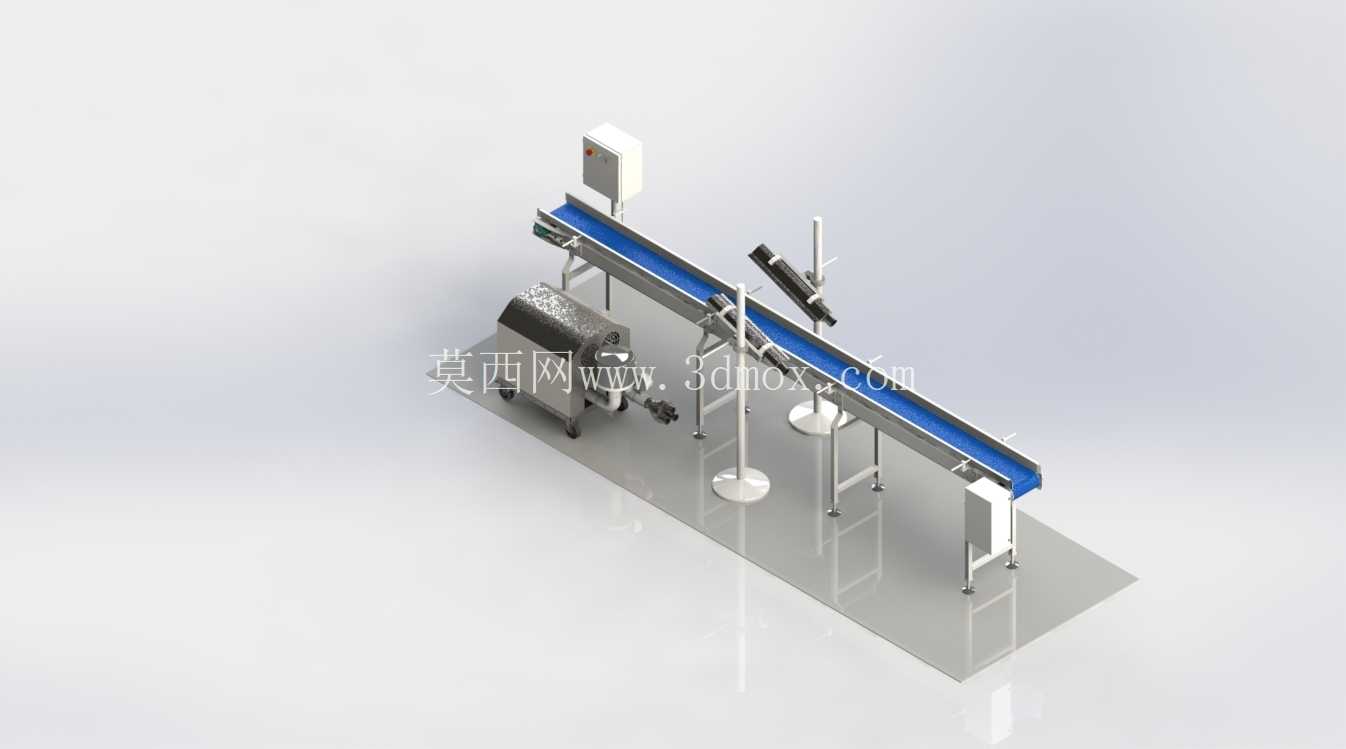

　　从结构布局来看，整套组件的安装基准采用标准化工业铝型材搭配不锈钢支脚设计，支脚底部配置可调脚杯，可根据现场地面平整度调整整机水平度，单段输送主体的有效作业宽度适配常规中小批量物料的铺料厚度要求，整机长度可根据干燥时长需求做模块化拼接，单段标准节的长度控制在常规车间通道的转运边界内，避免进场安装时的尺寸受限问题。输送载体选用蓝色食品级PU皮带，皮带下方间隔布置承托辊筒，避免长距离输送时皮带下垂导致的物料铺料厚度不均，皮带两侧设置挡边结构，防止粉状、小颗粒物料在输送过程中从侧边洒落，同时也能减少侧向的热量逸散，提升干燥段的热利用效率。

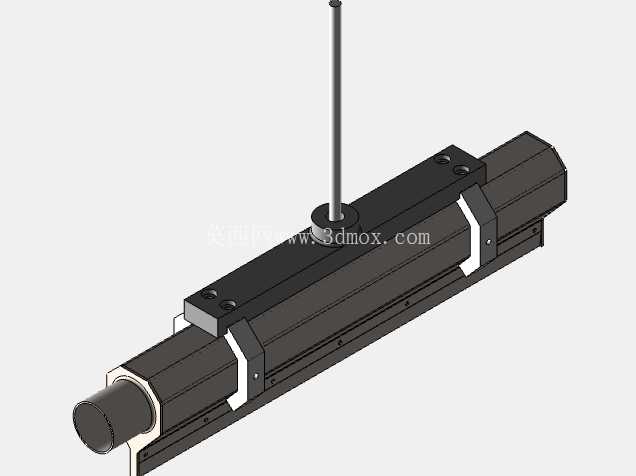

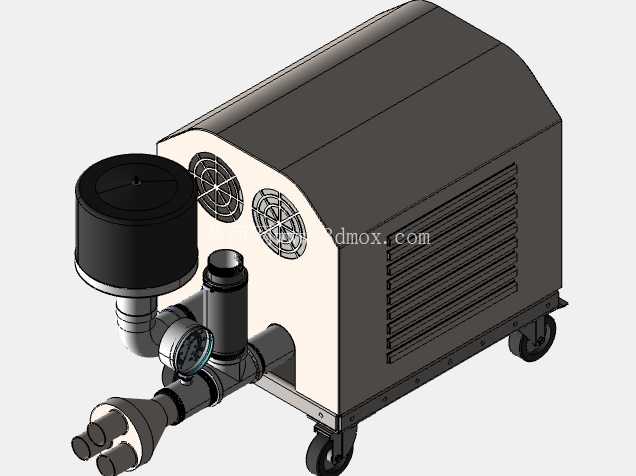

　　功能模块的布置逻辑完全贴合实际作业的气流组织需求：热源接入端预留了多类型热源的适配接口，可根据厂区现有能源条件对接电加热模块、燃气换热模块、蒸汽换热模块或者红外辐射加热模块，不需要对主体机架做二次改动就能完成热源切换。气流循环单元采用侧进顶出的循环路径，在皮带作业面的两侧布置可调方向的送风喷嘴，可根据物料的形态、铺料厚度调整送风角度，让热气流能够均匀穿透物料层，避免出现局部过热烤焦物料、局部温度不足除湿不达标的问题；在组件的排湿段设置了可调开度的排湿口，可根据干燥过程中析出的湿气量调整排湿风量，配套的冷凝除湿模块可对接排湿口，将排出气流中的水分冷凝析出后，把部分干燥热风回流到送风段，降低整体的热能损耗。

　　整套结构的设计充分考虑了日常运维的便利性：驱动端设置在组件的出料侧，采用减速电机直接驱动主动辊的结构，传动路径短，后期维护时不需要拆解过多的防护结构就能完成皮带张紧度调整、辊筒轴承润滑等常规操作；皮带的张紧机构采用两侧同步调整的螺杆结构，调整时可保证主动辊与从动辊的平行度，避免皮带运行过程中出现跑偏、磨边的问题。在组件的进料端和出料端都设置了安全防护端板，端板采用快拆式固定结构，日常清洁皮带表面、清理散落物料时不需要借助专用工具就能快速拆卸，满足食品、医药行业的定期清洁消杀要求。

　　从安装边界来看，整套组件的机架底部预留了地面膨胀螺栓的固定孔位，设备安装时的侧边操作预留宽度满足单人日常巡检、维护的操作空间要求，顶部的热风管道接口采用标准法兰尺寸，可直接对接厂区现有通风管道，不需要额外做变径处理。设备运行时的输送速度可通过配套的调速单元做无级调整，可根据不同物料的干燥工艺要求匹配对应的输送速度，配合温度、湿度监测模块的反馈信号，可实时调整送风温度、循环风量、排湿开度，保证不同批次物料干燥后的含水率稳定在工艺要求区间内，减少人工巡检调整的工作量。整套结构没有冗余的装饰性设计，所有结构件都承担对应的功能作用，受力杆件的选型经过载荷校核，满负载铺料运行时机架的形变量控制在允许范围内，不会因为长期运行出现结构变形导致的皮带跑偏、辊筒卡滞等问题。
