唐纳森UMA150工业除尘装置结构设计

　　在金属切削打磨、木工开料、粉末冶金混料这类产尘工位的布局规划里，除尘设备的选型往往直接决定车间职业健康达标率，唐纳森UMA150这款紧凑型除尘装置，就是针对中小型独立工位、受限空间产尘场景开发的一体式除尘单元，不需要额外搭建复杂的中央除尘管网，单台就能覆盖单个或相邻2-3个产尘点的粉尘捕集需求。从结构设计逻辑来看，这款设备走的是集成化独立单元路线，整体采用立式主机搭配侧置集尘箱的布局，主机内部从上到下依次排布风机放大腔、脉冲清灰组件、过滤元件安装腔，侧面预留标准快接风管接口，可直接搭配柔性吸气臂或者硬质吸尘管路使用，不需要用户额外做接口改装。设备的安装边界控制得非常紧凑，整机占地尺寸不足1.2平方米，主机高度控制在1.8米以内，不管是靠车间立柱安装，还是直接布置在产尘设备旁的闲置角落，都不会占用过多生产操作空间，对于现有车间的除尘改造项目来说，不需要大规模调整现有生产线布局，就能快速完成设备布设。

　　从功能实现角度来说，设备核心的过滤单元采用唐纳森标配的高效滤筒，针对0.3微米以上的工业粉尘过滤效率能达到99.9%以上，完全满足车间岗位粉尘浓度的排放要求；风机组件采用直联式离心风机，相比皮带传动结构，后期维护量更低，运行噪音控制在75分贝以内，不会额外增加车间的噪音污染。脉冲喷吹清灰系统采用内置式压缩空气喷吹管，按照预设的压差或者时间周期自动触发喷吹动作，将附着在滤筒表面的粉尘抖落到下方的集尘箱内，不需要人工频繁停机清理滤筒，能保证设备长时间连续运行时的吸力稳定，不会因为滤筒积灰导致除尘效率下降。集尘箱采用抽拉式密封结构，容量适配单工位8小时连续作业的集尘需求，操作人员只需要在班次结束后抽出集尘箱清理积尘即可，操作过程不会产生二次扬尘。

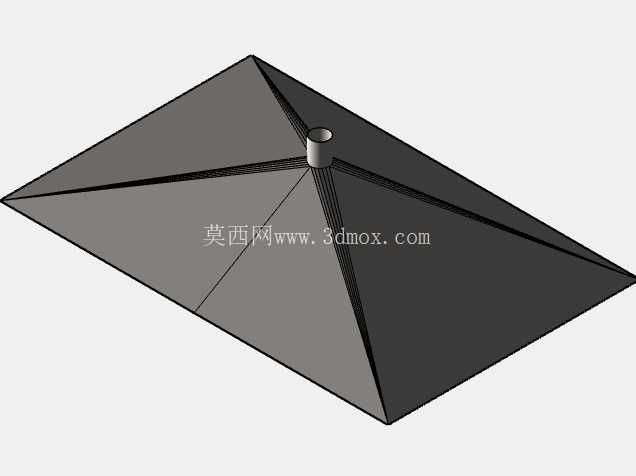

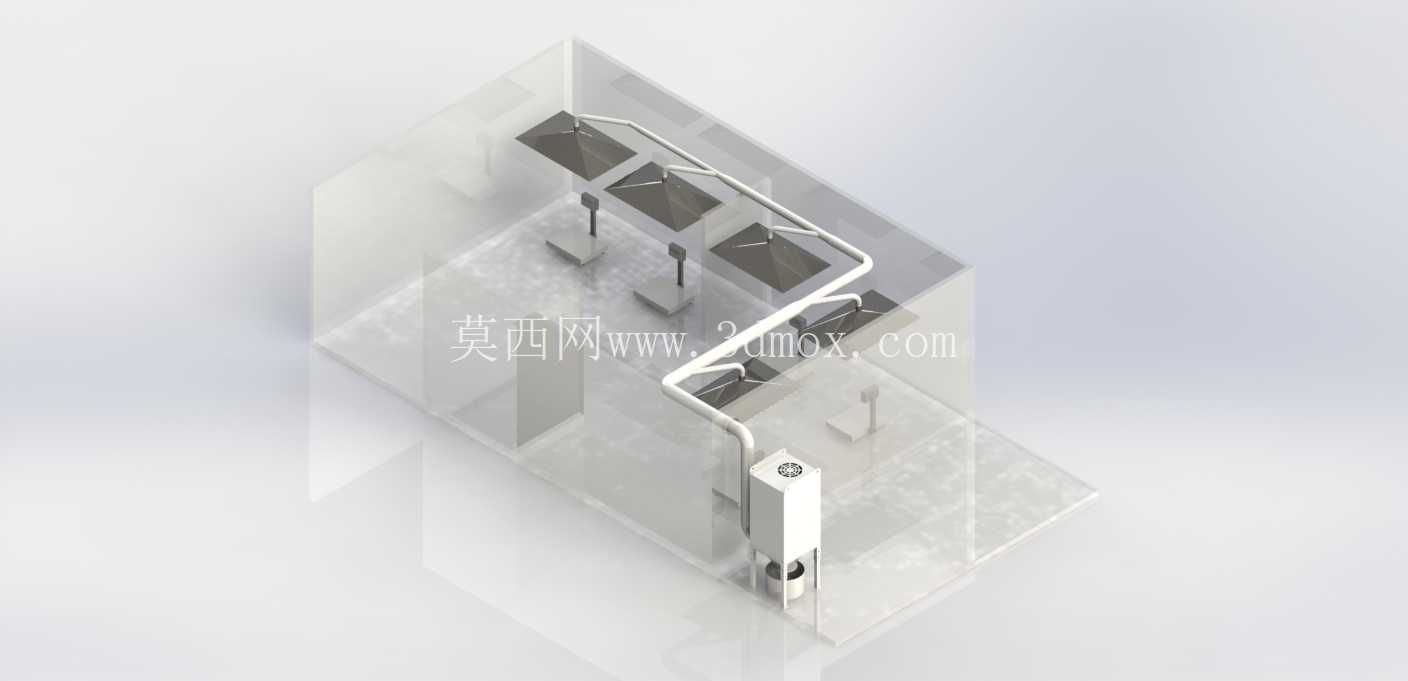

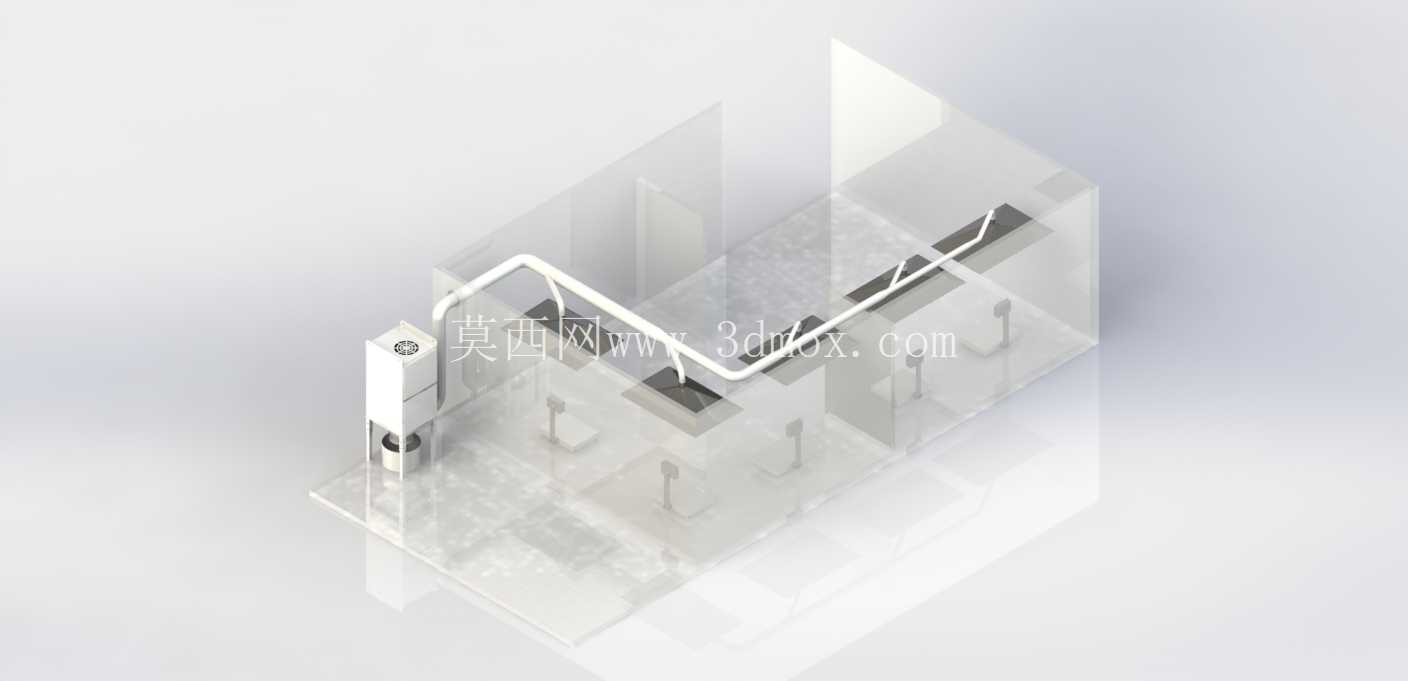

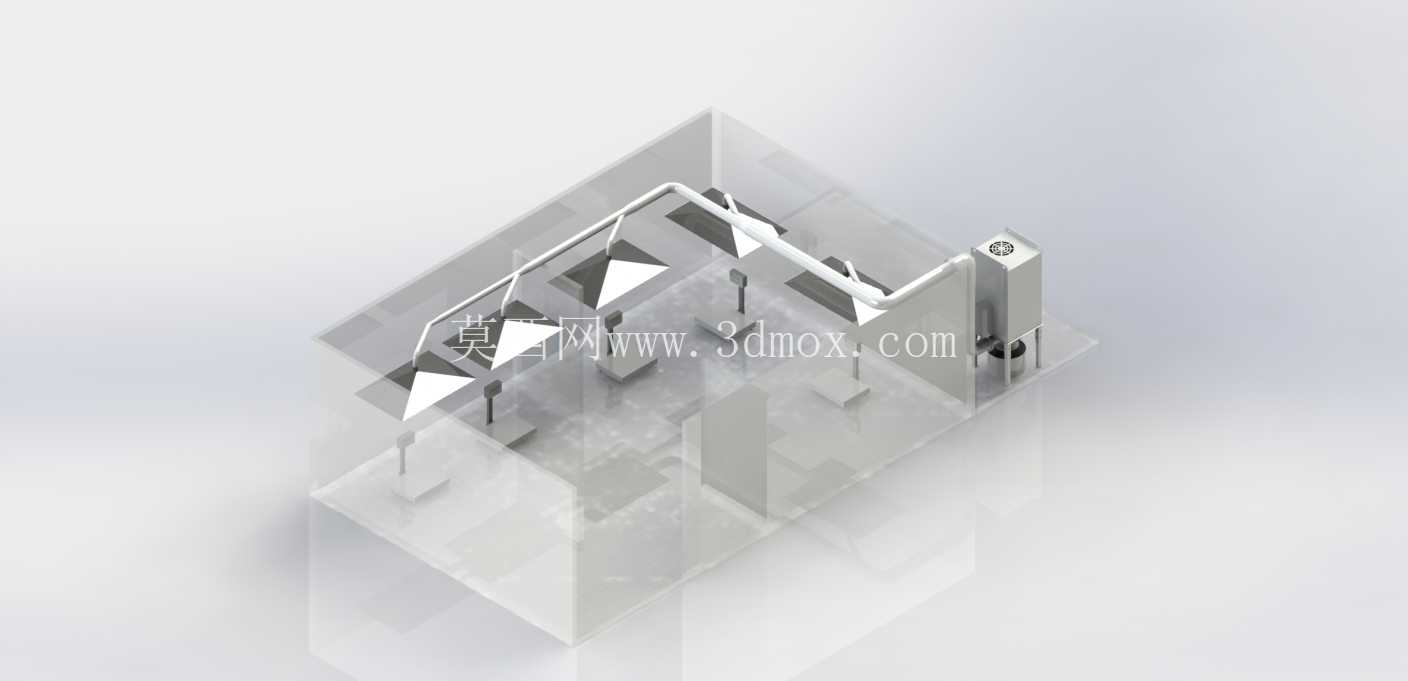

　　在实际应用场景中，这款设备特别适合分散式产尘工位的粉尘治理，比如小型机加工车间的焊接打磨工位、木工坊的开料砂光工位、粉末配料间的投料工位，这类场景产尘点分散，搭建中央除尘系统成本高、管路布设难度大，采用这种独立式除尘装置，单台对应一个或几个相邻产尘点，投入成本更低，后期运维也更灵活。设备的进风口位置预留了风量调节挡板，用户可以根据实际产尘浓度调整吸风口风速，避免风量过大吸走生产物料，或者风量过小导致粉尘逃逸。从建模细节来看，这款三维模型完整还原了设备的所有外部结构和内部核心组件布局，包括滤筒的安装位置、脉冲喷吹管的排布、集尘箱的密封结构、风管接口的尺寸规格，结构设计人员在做车间布局规划时，可以直接将模型导入产线布局文件中，核对设备安装空间、管路对接位置，不需要额外测绘设备尺寸，能大幅缩短产线改造或者新车间除尘系统的设计周期。设备底部预留了脚轮安装孔位，用户可以根据使用需求选配万向脚轮，实现设备在不同工位之间的移动使用，适配多工位轮流作业的除尘需求；如果是固定工位使用，也可以直接通过底部的安装孔用膨胀螺栓固定在地面，保证设备运行时的稳定性。电气控制箱集成在主机侧面，所有操作按钮和压差显示表都布置在操作人员伸手可及的高度，日常运行状态查看、清灰参数调整都非常方便，不需要额外搭设操作平台。
