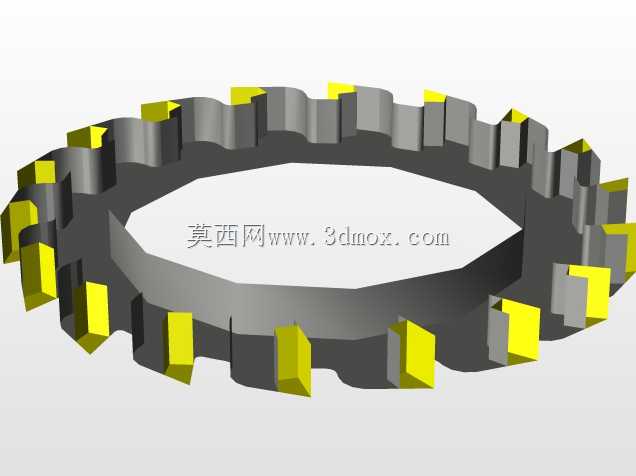

环形镶齿切割刀具结构设计

这款环形切割刀具主要面向金属切削加工场景，在管材环切、环形槽加工、薄壁工件端面修整等工序中应用广泛，区别于直柄铣刀、盘铣刀的加工特性，该刀具采用整环式刀体结构，可一次走刀完成整周环形轮廓的切削作业，能有效减少多刀次加工带来的接刀痕问题，提升环形加工面的轮廓精度与表面一致性。从结构设计逻辑来看，刀体采用环形基体作为承载结构，周向均匀排布切削齿，切削齿采用分体镶装设计，齿部选用高硬度耐磨材质，与钢制刀体通过卡槽配合实现定位固定，这种设计一方面可以降低刀体整体的材料成本，另一方面当个别齿部出现磨损、崩损时，可单独更换损坏的刀齿，无需整体报废刀体，能有效降低生产现场的刀具耗材成本。刀齿的排布采用错落式角度设计，每个切削齿的切削刃都预留了合理的前角与后角参数，前角角度适配常见钢材、铝合金等常规加工材质的切削需求，可有效降低切削过程中的切削阻力，减少机床主轴负载；后角设计则避免了刀齿非切削面与已加工表面的摩擦，能降低加工过程中的切削热产生，减少工件热变形风险。从安装边界来看，刀体内环为定位安装面，加工时可通过法兰压盘或者胀套结构与机床主轴连接，安装时需保证刀体内环与主轴的同轴度公差控制在0.02mm以内，避免高速旋转时出现动平衡超标问题。刀体的轴向厚度根据切削深度需求设计，齿部突出刀体基体的高度预留了足够的重磨余量，单次重磨后仍可保证足够的切削刃长度，延长刀具整体使用寿命。周向刀齿的排布密度经过切削力平衡计算，相邻刀齿的切削轨迹存在微量重叠，可保证切削过程中无加工盲区，同时均匀的齿距排布能让切削过程中的冲击力均匀分散，避免出现周期性振动影响加工表面质量。在实际使用场景中，该刀具可适配立式铣床、加工中心以及专用的管材切割设备，加工薄壁管材时，整环切削的方式可让管材周向受力均匀，减少单刃切削带来的管材变形问题，尤其适合小直径薄壁金属管的端面环切、槽位加工工序。刀体本身做了去应力处理，镶装齿的卡槽位置加工精度控制在IT7级，保证刀齿安装后切削刃的径向跳动量不超过0.01mm，确保每个刀齿都能均匀参与切削，避免个别齿负载过大出现过早崩损。
