60度波德切纳盘式铣刀结构设计

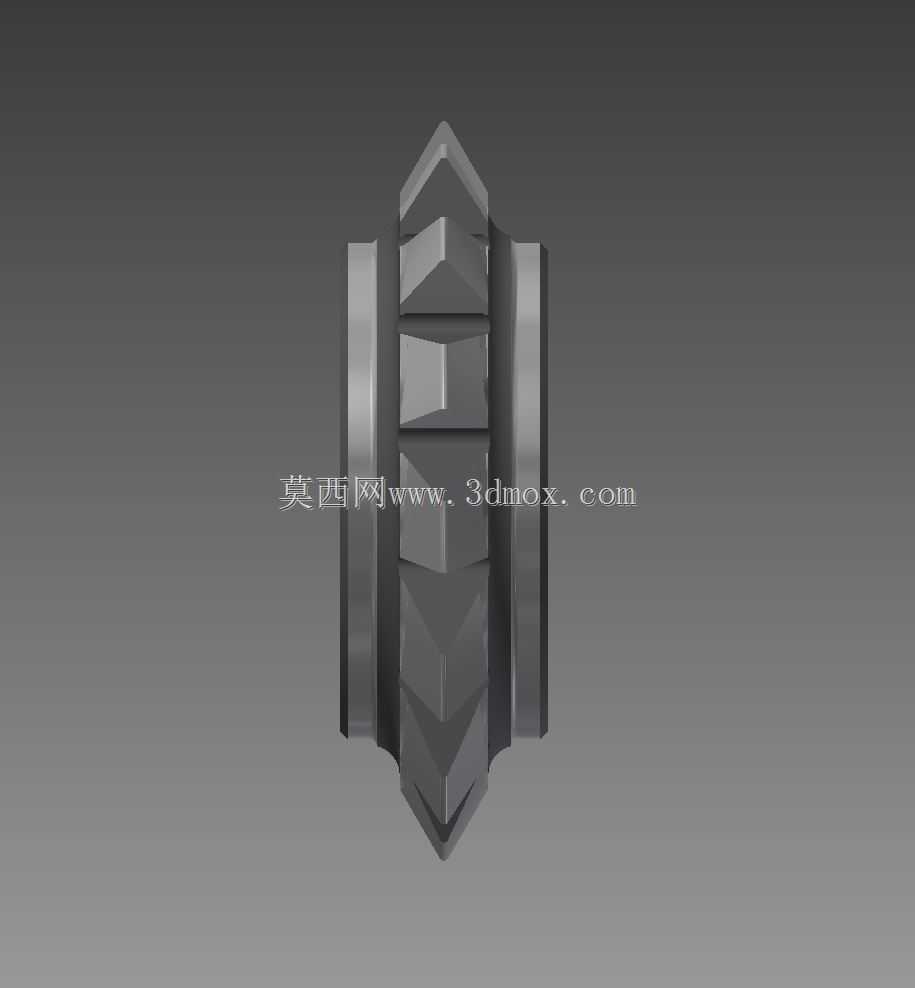

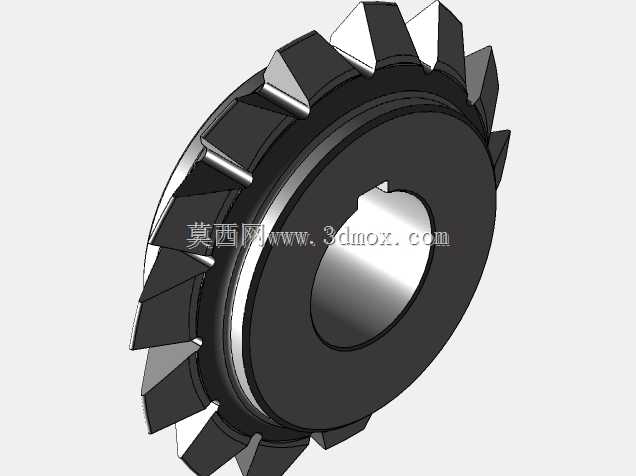

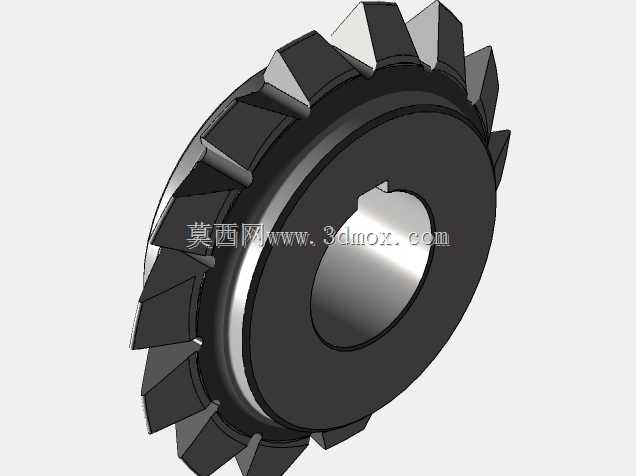

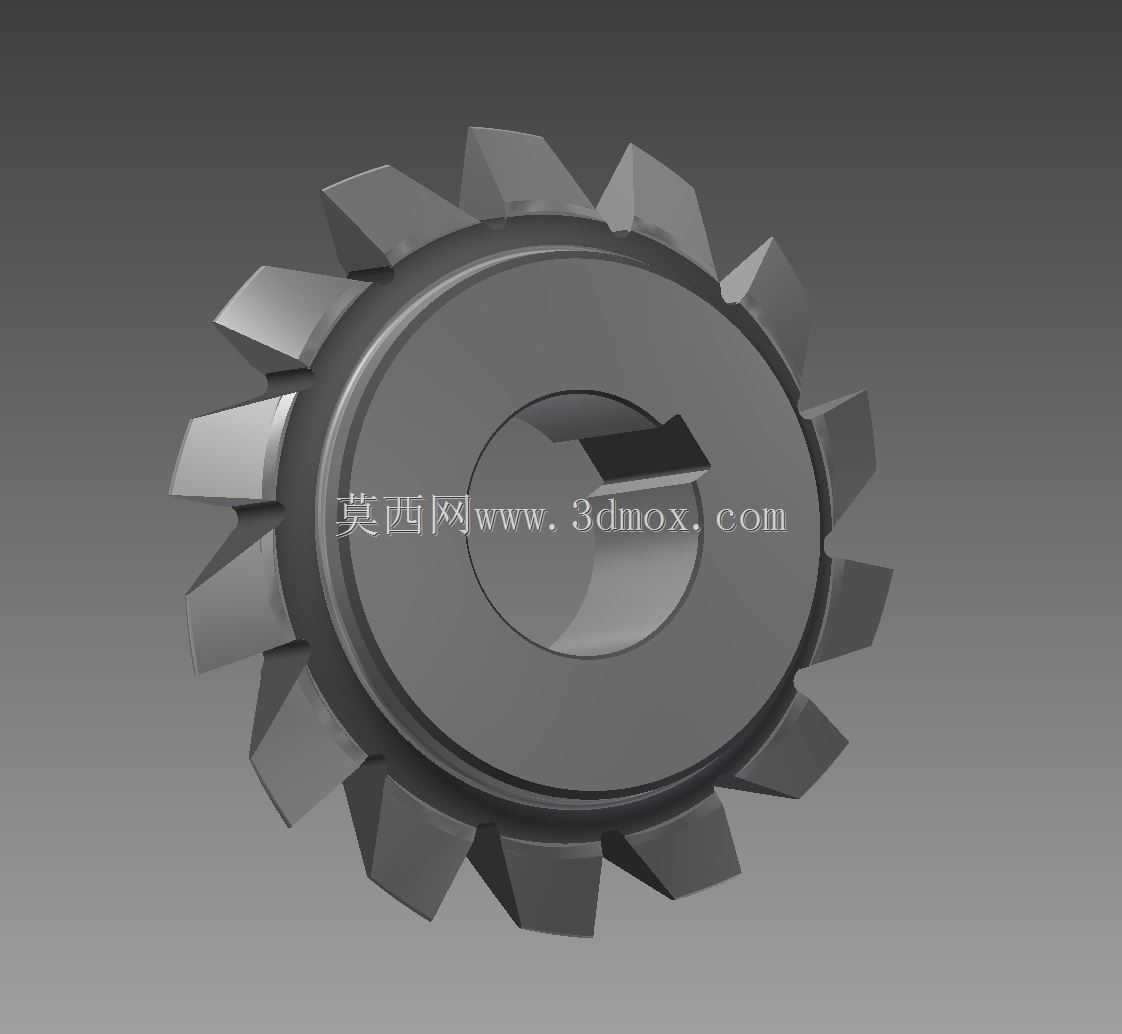

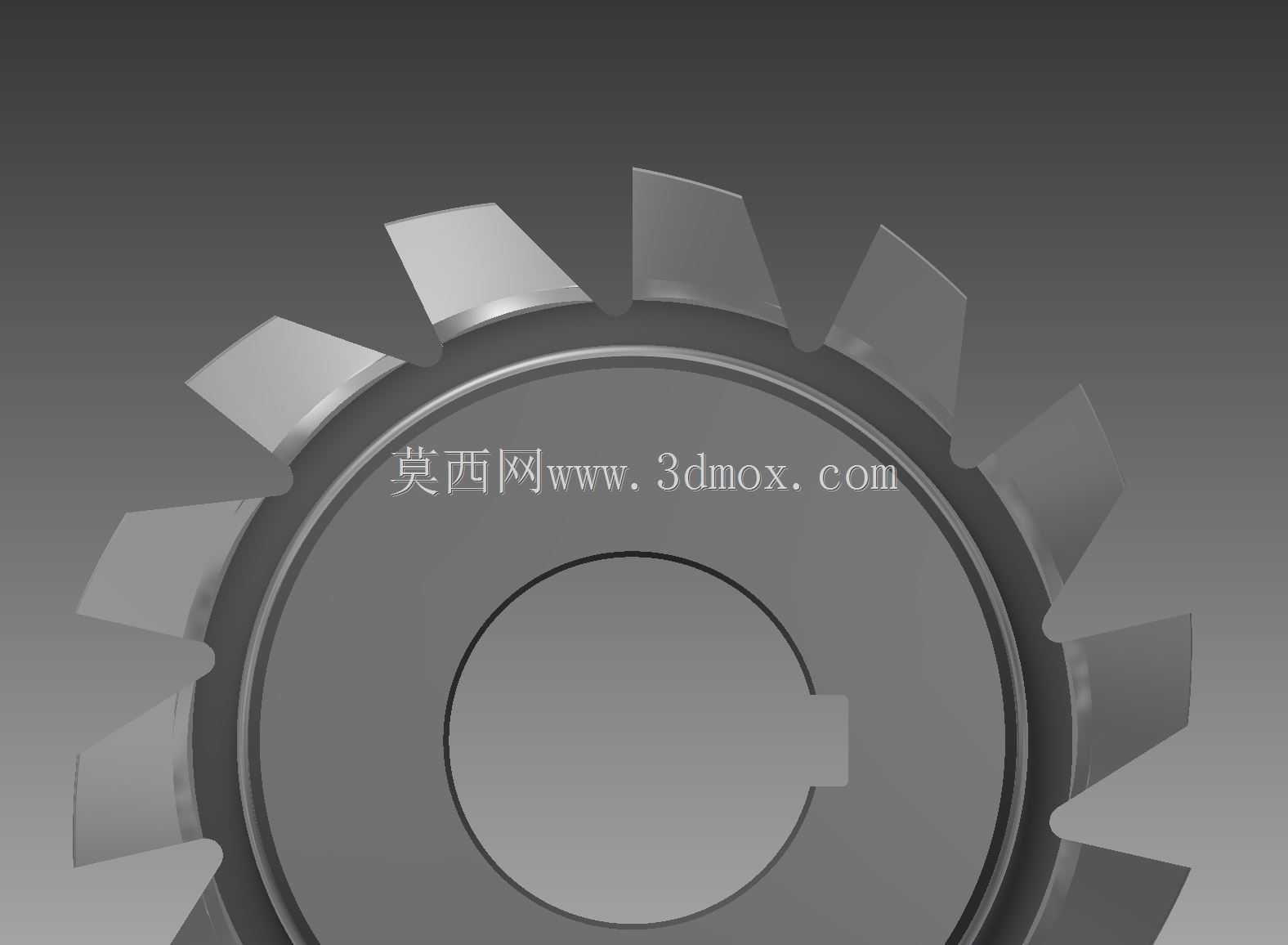

这款60度角度的盘式铣刀，主要适配卧式铣床、镗铣床的端面角度铣削工序，在箱体零件结合面倒角、焊接坡口预加工、齿坯角度面加工场景中应用广泛，尤其针对中碳钢、合金结构钢的常规铣削工况做了齿形排布优化。从结构设计来看，刀体采用整体圆盘式布局，中心设置标准键槽型安装孔，可直接与机床主轴的端面刀盘接杆配合，通过平键传递切削扭矩，安装时靠主轴端面与刀体背面的贴合面保证装夹刚性，无需额外的过渡接套即可适配多数通用铣床的主轴接口。刀齿沿刀体外缘均匀分布，每个刀齿的切削刃设计为60度成型角度，刃口做了负倒棱强化处理，可承受断续切削带来的冲击载荷，避免进给量稍大时出现崩刃问题，齿间容屑槽采用大圆弧过渡设计，能保证铣削过程中切屑顺利排出，不会因为切屑堵塞刮伤已加工表面。实际使用中，这款铣刀可一次性完成60度角度面的成型铣削，不需要多次走刀调整角度，能有效减少工序辅助时间，在批量加工V型导轨面、密封槽斜面、零件焊接坡口时，加工出的角度一致性好，表面粗糙度可稳定达到Ra3.2水平，不需要后续额外的修磨工序。设计时充分考虑了刀体的动平衡性能，所有刀齿的重量差控制在极小范围内，在主轴转速不超过800转每分的工况下运行平稳，不会出现明显的切削振动，能有效延长刀具本身和机床主轴的使用寿命。安装边界方面，刀体的中心孔尺寸适配通用标准刀杆，外缘刀齿的最大回转直径与刀体厚度的比例经过优化，既保证了足够的切削深度，又不会因为刀体悬伸过长导致刚性下降，安装时只要保证刀体端面与主轴轴线垂直，即可获得稳定的加工精度，不需要做复杂的调试试切。刀体的非切削面做了发黑防锈处理，日常存放时不容易出现锈蚀问题，刀齿的刃磨可直接在万能工具磨床上完成，不需要专用的刃磨夹具，车间日常维护十分方便。
