大规格工业线缆收放用2500mm线轴结构

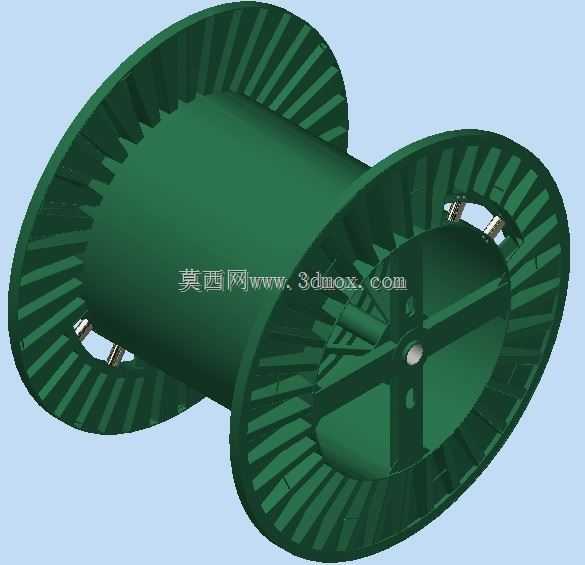

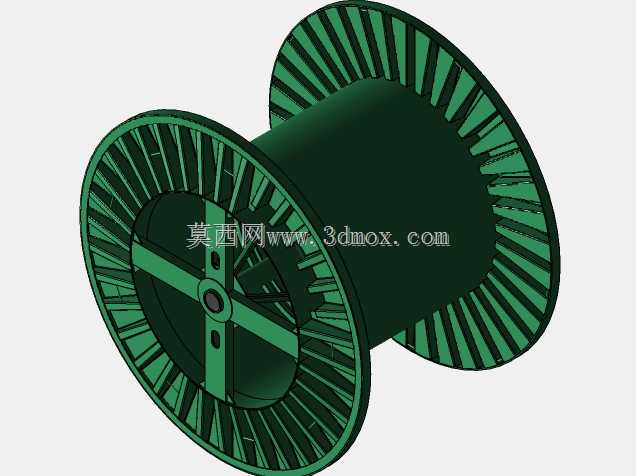

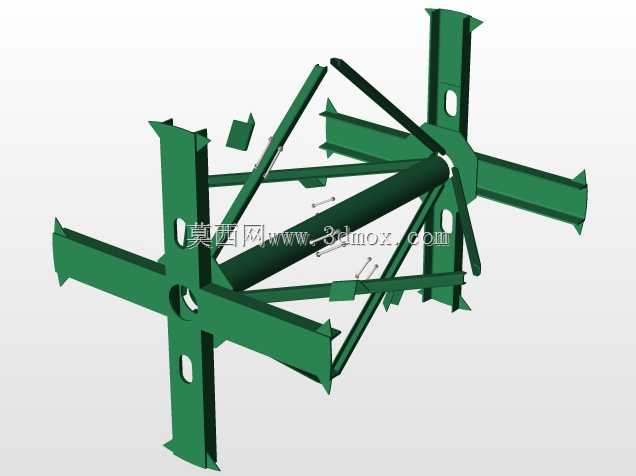

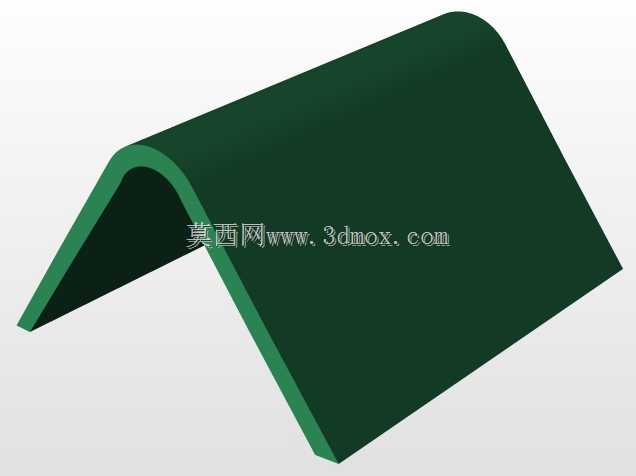

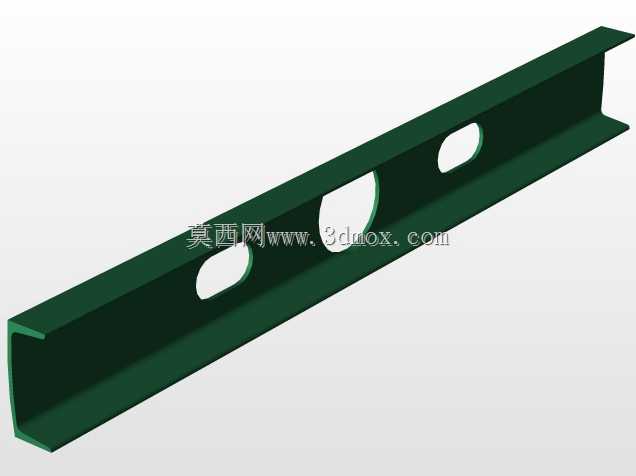

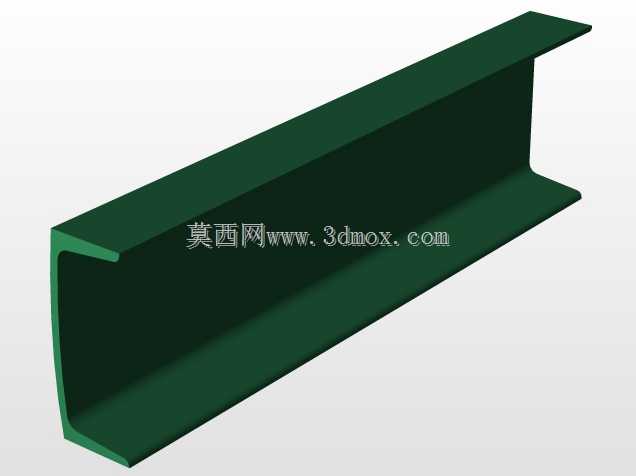

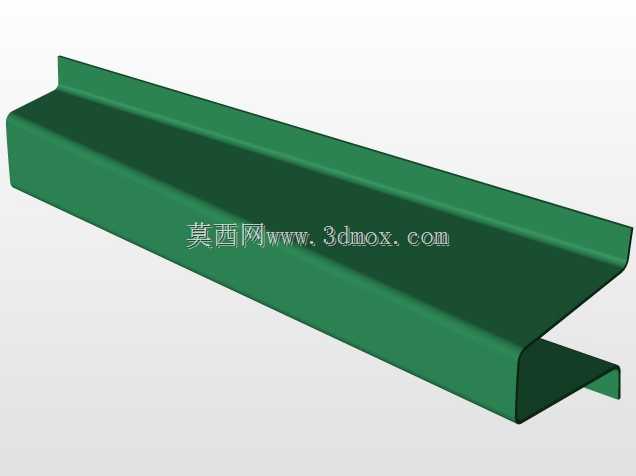

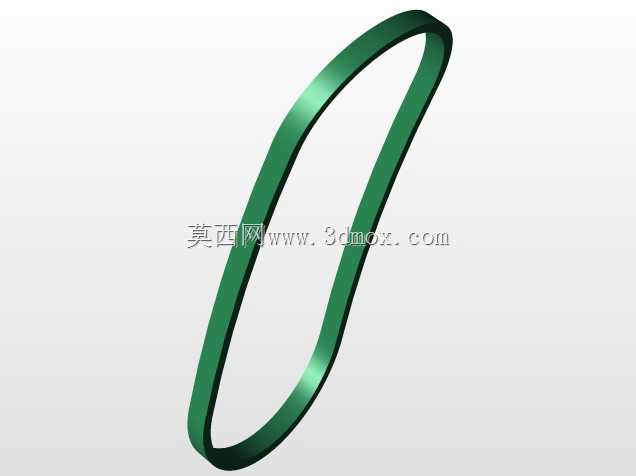

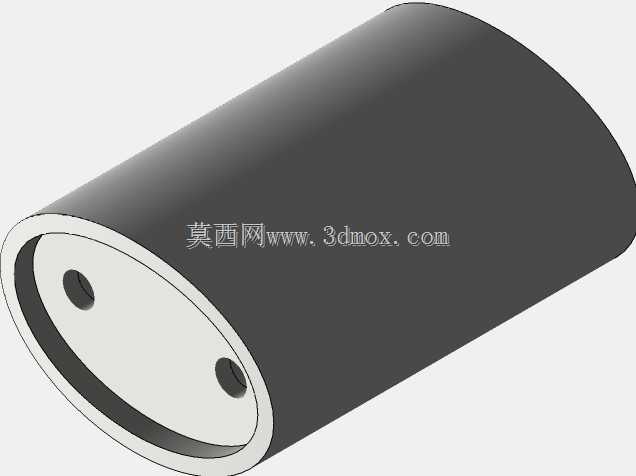

该线轴主要面向电力施工、线缆生产仓储、重型装备布线等场景的大规格线缆收放需求，适配外径2500mm的安装边界，可承载大截面电力电缆、通信光缆、重型钢丝绳等长尺寸柔性线状物料，解决大重量盘装物料转运、敷设过程中的承载与转动支撑问题。从结构设计来看，两端辐板采用辐射状筋条布局，并非实心圆盘结构，这种设计首先能在保证整体结构刚度的前提下大幅降低自身重量，减少材料消耗，同时辐条间的镂空区域可作为吊装、穿杆的着力点，方便车间内天车转运以及施工现场的人工撬动移位，避免实心盘体无处施力的问题。筒体部分采用等径直筒设计，内壁设置十字交叉加强筋，与两端辐板的筋条形成连贯的力传递路径，当满盘线缆重量达到数吨级别时，载荷可通过筒壁均匀分散到两端辐板，再传递到中心安装轴位，不会出现筒壁局部凹陷、辐板变形的问题。中心轴孔位置做了加厚处理，预留了标准轴径的安装间隙，同时内置定位销孔，可适配不同规格的放线架、收卷机主轴，安装时无需额外加工适配衬套即可完成固定，转动过程中不会出现径向窜动。两端辐板的外边缘做了圆弧过渡处理，没有尖锐棱角，一方面避免线缆收放过程中剐蹭损伤外护套，另一方面也能减少现场作业时的磕碰划伤风险。辐板内侧靠近筒体的位置设置了线缆固定卡槽，敷设作业起始阶段可将线缆端头卡入卡槽固定，无需额外绑扎即可完成初始固定，启动收卷时不会出现端头打滑松脱的情况。考虑到户外施工现场的复杂工况，整体结构没有易损的薄壁构件，所有受力部位的壁厚都做了冗余设计，即使出现轻微磕碰也不会影响整体使用性能，可重复用于多批次线缆的收放转运，适配从线缆生产车间的成盘下线，到仓储环节的堆垛存放，再到施工现场的放线敷设全流程使用需求，无需针对不同环节更换承载构件。
