多接口可调式管路连接附件结构

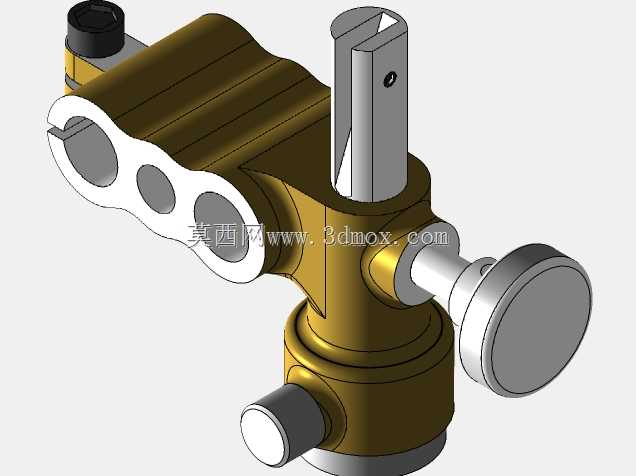

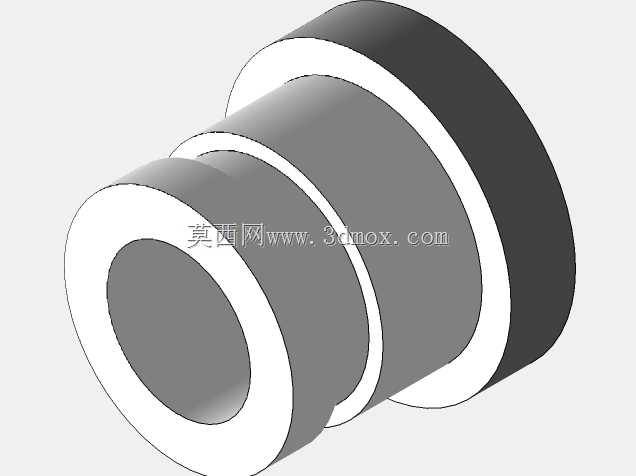

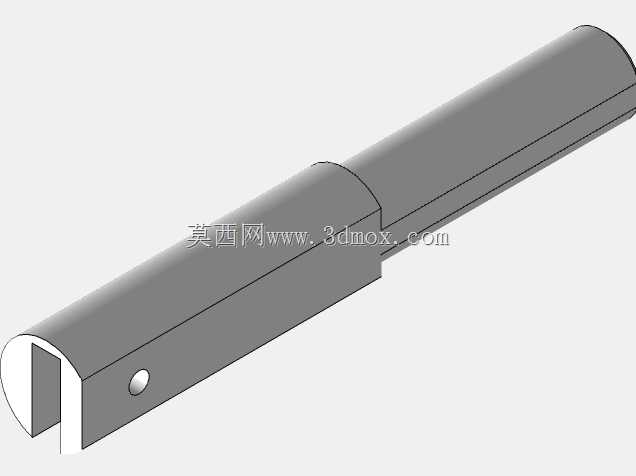

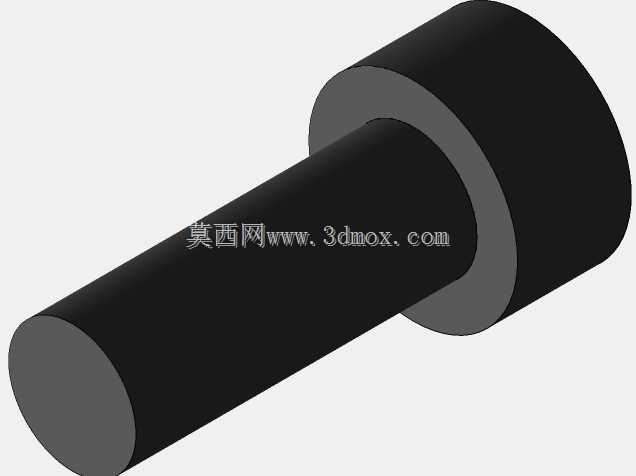

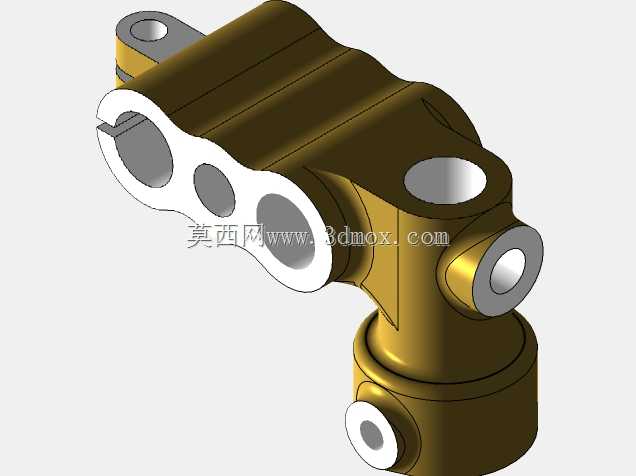

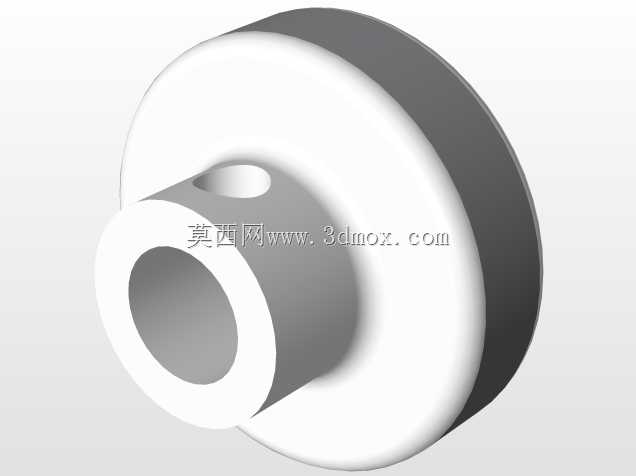

这款可调附件组件主要面向流体管路、实验装置、小型工装的工位调节场景，在需要灵活调整外接部件角度、伸出长度的装配场景中，能够替代传统固定接头，减少现场改孔、加装转接板的冗余工作量。从结构设计来看，主体采用一体式铸造基座，基座上预留三个不同通径的横向安装孔，可适配不同外径的外接杆、管路或者定位销轴，孔位沿基座长度方向排布，相邻孔位的中心距经过公差校核，安装时不会出现相邻紧固件干涉的问题。基座下部集成回转锁紧结构，垂直方向的立柱插入基座回转腔后，可360度旋转调整周向角度，侧面的手拧旋钮采用大直径滚花设计，无需额外工具即可手动锁紧，锁紧接触面镶嵌耐磨铜衬，长期反复调节也不会出现基座内壁磨损导致的锁紧松动问题。立柱顶端开有轴向开槽的夹装口，侧面预留紧定螺钉安装位，可夹持固定杆状检测元件、喷管或者小型操作工具，夹装口的开槽深度经过计算，锁紧时夹口的变形量刚好能抱紧常用直径的杆件，不会出现夹裂杆件或者夹持力不足的情况。设计过程中优先考虑了安装边界的控制，整个组件的最大外轮廓没有突出的尖锐棱角，手轮的旋转半径经过校核，安装在设备台面上时，旋转调节不会和周边的走线、相邻构件发生碰撞。横向安装孔的端面做了倒角处理，外接部件插入时能够快速导向，不需要反复对位调整。回转部分的配合间隙控制在0.02mm以内，既保证转动顺畅无卡滞，又不会因为间隙过大导致调节后出现偏摆。在实际使用中，这类组件常被用在实验室气路布局、小型自动化设备的喷头位置调整、工装夹具的定位杆调节场景，不需要对原有设备主体做大规模改造，只需通过横向孔穿入螺栓即可完成基座固定，后续调整工位时只需松开侧面旋钮，转动到目标角度后重新锁紧即可，相比传统的固定式接头，能够大幅缩短工位调整的时间，也能减少不同工位所需的接头备件种类。夹装口的尺寸适配常规的标准杆件，不需要额外定制转接件，通用化程度较高，基座的壁厚经过强度校核，在常规的工业使用环境下，承受侧向载荷时不会出现基座断裂或者变形的问题，所有活动配合面都预留了润滑脂存储槽，长期使用无需频繁拆解维护。
